PowerMaxx SB Basic - Дрель-шуруповерт METABO - Бесплатное руководство пользователя

Тип продукта	Аккумуляторная дрель-шуруповерт
Бренд	Metabo
Модель	PowerMaxx SB Basic
Категория	Дрель-шуруповерт
Номинальное напряжение	10,8 В (Li-Ion)
Частота вращения на холостом ходу (1-я / 2-я скорость)	0-400 / 0-1300 об/мин
Максимальный крутящий момент	24 Нм (дерево), регулируемые значения
Максимальный диаметр сверления (сталь / дерево / кирпич)	10 мм / 20 мм / 12 мм
Вес (с аккумулятором)	1,1 кг
Сменные патроны	Самозажимный патрон, патрон Quick (в зависимости от версии)
Функции	Завинчивание, сверление, ударное сверление, регулировка крутящего момента, 2 скорости
Направление вращения	Правое, левое, транспортировочная блокировка (центральное положение)
Система защиты	Электронный контроль (разряд, перегрев, перегрузка по току)
Подсветка	Светодиодный индикатор (не смотрите прямо)
Питание	Литий-ионный аккумулятор (не входит в комплект в зависимости от версии)
Рекомендуемое зарядное устройство	Зарядное устройство Metabo (серия ASC, не входит)
Оптимальная температура хранения	10 °C до 30 °C
Уровень шума	LpA до 80 дБ(А) – Используйте наушники
Безопасность	Защита слуха при ударном сверлении, изоляция рукояток
Уход	Очистка сухой тканью, не погружайте в воду
Ремонт	Только специалистом Metabo
Аксессуары	Зажимная гильза для бит, держатель бит Quick, кейс и т.д.
Окружающая среда	Не выбрасывайте аккумуляторы с бытовыми отходами, переработка

Часто задаваемые вопросы - PowerMaxx SB Basic METABO

Какой напряжение аккумулятора у PowerMaxx SB Basic?

Номинальное напряжение составляет 10,8 В (Li-Ion).

Как отрегулировать крутящий момент?

Поверните регулировочную гильзу (3 или 4 в зависимости от версии) на позиции от 1 до 20 для ограничения крутящего момента или на символ сверления для максимального крутящего момента.

Как изменить направление вращения?

Переключатель направления вращения (9) используйте только при остановленном двигателе. Положение R: правое, L: левое, 0: транспортировочная блокировка.

Что делать, если дрель автоматически остановилась?

Автоматическая остановка происходит из-за электронной защиты (разряд аккумулятора, перегрев или перегрузка по току). Зарядите аккумулятор, дайте инструменту остыть или избегайте длительных блокировок.

Как установить и снять аккумулятор?

Для снятия нажмите на фиксатор (11) и потяните. Для установки вставьте аккумулятор (12) в гнездо до щелчка.

Можно ли использовать дрель для сверления бетона или кирпича?

Да, модели SB (с ударом) позволяют ударное сверление кирпича, бетона и камня.

Какие типы патронов совместимы?

В зависимости от версии используйте самозажимной патрон или систему Quick. Для Quick сдвиньте кольцо и выньте патрон вперед.

Как ухаживать за дрелью?

Очищайте сухой тканью. Ремонт должен выполняться только специалистом Metabo.

Как утилизировать использованный аккумулятор?

Не выбрасывайте его с бытовыми отходами. Сдайте его дилеру Metabo или в пункт приема.

Где найти аксессуары и запчасти?

Посетите www.metabo.com или каталог Metabo для полного ассортимента аксессуаров, и скачайте список запчастей на сайте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PowerMaxx SB Basic METABO

ru Оригинальное руководство по эксплуатации 61

			PowerMaxx BS	PowerMaxx BS Basic	PowerMaxx BS Quick Basic	PowerMaxx BS Quick Pro	PowerMaxx SB PowerMaxx SB Basic
*1) Serial Number 00079..00			080..0015	6..00157..	00385..
U	V		10,8
n	/ m	1 i	n (r p m)
		2	0 - 1400
M_A	Nm (in-lbs)	17(150)
M_B	Nm (in-lbs)	34(300)
M_C	Nm (in-lbs)	0,5 - 5,0(4,4 - 44,3)
D_1 max	mm (in)	1	10( ^3/_8 )
D_2 max	mm (in)	1	18( ^23/_32 )
D_3 max	mm (in) -	2 -	-	-			10( ^3/_8 )
s /min,	bmp -	2	-	-	2	1	0
m	k		g (I				b
G	-		1/2“ - 20 UNF		-	-	1/2“ - 20 UNF
a_h,ID/K_h,ID	m/s2		-	-	-	-	13 / 1,5
a_h,D/K_h,D	m/s2		2,5 / 1,5
a_h,S/K_h,S	m/s2		2,5 / 1,5
L_pA/K_pA	dB(A)		< 70 / 3				85 / 3
L_WA/K_WA	dB(A)		-				96 / 3

*2) 2014/30/EU, 2006/42/EC, 2011/65/EU
*3) EN 60745-1:2009+A11:2010, EN 60745-2-1:2010, EN 60745-2-2:2010, EN 50581:2012

Zubehör nicht im Lieferumfang enthalten - Accessories not included in scope of delivery - Accessoires non fournis - Toebehoren niet bij de levering inbegrepen - Accessori non compresi in dotazione - Accesorios no incluidos en el suministro de serie - Acessórios não incluídos no volume de fornecimento - Tillbehör ingår inte - Lisätarvikkeet eivät kuulu toimitussisältöön - Tilbehør er ikke inkludert - Tilbehør er ikke inkluderet i leveringsomfanget - Akcesoria nie objête zakresem dostawy - Τα εξαρτήματα δε συμπεριλαμβάνονται στα υλικά παράδοσης - A tartozék nem képezi a szállítmány részét - Принадлежности не входят в комплект поставки

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Настоящим мы заявляем со всей ответственностью: Данные аккумуляторные дрели/ударные дрели с идентификацией по типу и серийному номеру *1) отвечают всем действующим требованиям директив *2) и норм *3). Техническая документация для *4) - см. на стр. 3.

2. Использование по назначению

Дрели и ударные дрели предназначены для безударного сверления металла, древесины, пластмассы и подобных материалов, а также для вворачивания шурупов и нарезания резьбы.

Ударные дрели также предназначены для ударного сверления каменной кладки, кирпича и камня.

Ответственность за любой ущерб, связанный с применением инструмента по непредусмотренному назначению, целиком ложится на пользователя.

Необходимо соблюдать общепринятые правила техники безопасности, а также указания, прилагаемые к данной инструкции.

3. Общие указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом!

ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмирования прочтите руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ! Прочтите все инструкции и указания по технике

безопасности. Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возгоранию и/или к получению тяжелых травм.

Сохраните все инструкции и указания по технике безопасности для будущего владельца насадки.

Передавайте электроинструмент следующему владельцу только вместе с этими документами.

4. Специальные указания по технике безопасности

Надевайте наушники при работе с ударными дрелями (инструмент с обозначением SB...). Воздействие шума может привести к потере слуха.

При выполнении работ вблизи скрытой электропроводки держите инструмент

только за изолированные поверхности. Контакт с находящимися под напряжением проводами может также передавать напряжение на металлические части прибора и спровоцировать удар электрическим током.

Убедитесь, что в том месте, где будут производиться работы, не проходят линии электро-, водо- и газоснабжения (например, с помощью металлоискателя).

Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая жидкость!

Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае ания электролита в глаза, промойте их й водой и срочно обратитесь к врачу!

Примите меры по защите аккумуляторного блока от попадания влаги!

Не используйте дефектные или деформированные аккумуляторные блоки!

Не подвергайте аккумуляторные блоки воздействию открытого огня!

Не вскрывайте аккумуляторные блоки!

Не касайтесь контактов аккумуляторного блока и не замыкайте их накоротко!

В случае поломки инструмента извлеките из него аккумуляторный блок.

Перед началом каких-либо работ по регулировке или техническому обслуживанию извлеките аккумуляторный блок из электроинструмента.

Убедитесь в том, что электроинструмент при установке аккумуляторного блока выключен.

Не дотрагивайтесь до вращающегося сменного инструмента!

Удаляйте стружку и другой мусор только после полной остановки инструмента.

Закрепите обрабатываемую деталь, защищая ее от сдвига или самовращения, (например, затянув ее помощью зажимов).

Светодиодная подсветка (2): не смотрите на горящий светодиод через оптические приборы.

Снижение пылевой нагрузки:

Частицы, образующиеся при работе с данным инструментом, могут содержать

вещества, которые способствуют развитию рака, появлению аллергических реакций, заболеваний дыхательных путей, врожденных дефектов и прочих заболеваний репродуктивной системы. Несколько примеров подобных веществ: свинец (в содержащем свинец ЛКП), минеральная пыль (из строительного кирпича, бетона и т. п.), добавки для обработки древесины (соль хромовой кислоты, средства защиты древесины),

РУССКИЙRU

некоторые виды древесины (например, пыль от дуба или бука), металлы, асбест.

Степень риска зависит от продолжительности воздействия этих веществ на пользователя или находящихся вблизи людей.

Не допускайте попадания частиц

обрабатываемого материала в организм.

Для уменьшения вредного воздействия этих веществ: обеспечьте хорошую вентиляцию рабочего места и носите подходящие средства защиты, например, респираторы, которые способны отфильтровывать микроскопические частицы.

Соблюдайте директивы, распространяющиеся на обрабатываемый материал, персонал, вариант применения и место проведения работ (например, положение об охране труда, утилизации).

Обеспечьте удаление образующихся частиц, не допускайте образования отложений в окружающем пространстве.

Для специальных работ используйте подходящую оснастку. Это позволит сократить количество частиц, неконтролируемо выбрасываемых в окружающую среду.

Используйте подходящее вытяжное устройство.

Уменьшить пылевую нагрузку вам помогут следующие меры:

• не направляйте выходящие из инструмента частицы и отработанный воздух на себя, находящихся рядом людей или скопления пыли;
• используйте вытяжное устройство и/или воздухоочиститель;
• хорошо проветривайте рабочее место и содержите его в чистоте с помощью пылесоса. Подметание или выдувание только поднимает пыль в воздух.
• Обрабатывайте пылесосом или стирайте защитную одежду. Не продувайте одежду воздухом, не выбивайте и не сметайте с нее пыль.

Транспортировка литий-ионных аккумуляторных блоков

Транспортировка литий-ионных аккумуляторных блоков подпадает под действие Правил перевозки опасных грузов (UN 3480 и UN 3481). При отправке литий-ионных аккумуляторных блоков уточните действующие предписания. При необходимости проконсультируйтесь со своей транспортной компанией. Сертифицированную упаковку можно приобрести в фирме Metabo.

Транспортировка аккумуляторных блоков возможна только в том случае, если корпус не поврежден и из него не вытекает жидкость. Для отправки аккумуляторного блока выньте его из инструмента. Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой лентой).

5. Обзор

CM. c. 2.

1 Быстрозажимной патрон *
2 Светодиод
3 Регулировочная втулка (ограничение крутящего момента, максимальный крутящий момент) *
4 Регулировочная втулка (ограничение вращающего момента)*
5 Регулировочная втулка (вворачивание шурупов, сверление, ударное сверление) *
6 Переключатель (1-я/2-я скорость)
7 Индикация ёмкости для контроля уровня заряда аккумулятора
8 Поясной крючок
9 Переключатель направления вращения (установка направления вращения, блокировка для транспортировки)
10 Нажимной переключатель
11 Кнопка для разблокировки аккумуляторного блока
12 Аккумуляторный блок
13 Защитная крышка *
* в зависимости от комплектации

6. Эксплуатация

6.1 Многофункциональная система контроля электроинструмента

Если происходит автоматическое выключение электроинструмента, это означает, что электронный блок активизировал режим самозащиты. Подаётся предупреждающий сигнал (продолжительный звуковой сигнал). Он прекращается макс. через 30 секунд или после отпускания переключателя (10).

Несмотря на наличие данной защитной функции, при выполнении определенных работ возможна перегрузка электроинструмента и, как следствие, его повреждение.

Причины и способы устранения неисправности:

1. Аккумуляторный блок почти разрядился (электроника защищает аккумуляторный блок от повреждения вследствие глубокого разряда).

Если аккумуляторный блок почти разрядился, необходимо снова зарядить его!

1. При длительной перегрузке электроинструмента срабатывает тепловая защита.

Подождите, пока электроинструмент или аккумуляторный блок не остынут.

Указание: электроинструмент охлаждается быстрее в режиме холостого хода.

1. При слишком высокой силе тока (как, например, в случае продолжительной блокировки) электроинструмент отключается.

Выключите электроинструмент нажимным переключателем (10). После этого продолжайте работу в нормальном режиме. Избегайте блокировки в дальнейшем.

6.2 Аккумуляторный блок

Перед использованием зарядите аккумуляторный блок.

При снижении мощности зарядите аккумуляторный блок.

Оптимальная температура хранения составляет от 10 °C до 30 °C.

Извлечение

Нажмите кнопку разблокировки (11) аккумуляторного блока и извлеките аккумуляторный блок (12).

Установка

Вставьте аккумуляторный блок (12) до фиксации.

6.3 Установка направления вращения, блокировка для транспортировки (против включения)

Нажимайте переключатель направления вращения (9) только

при неработающем электродвигателе!

Установите в нужное положение переключатель направления вращения (установка направления вращения, (9) блокировка для транспортировки).

Смотрите с. 2.

R = правое вращение

L = левое вращение

0 = среднее положение: блокировка для транспортировки (блокировка против включения)

6.4 Выбор скорости

1-я скорость (низкая частота вращения, высокий крутящий момент, преимущественно для заворачивания шурупов)

2-я скорость (высокая частота вращения, преимущественно для сверления)

6.5 Регулировка ограничения вращающего момента, параметров вворачивания шурупов, сверления, ударного сверления

Инструменты с обозначением BS...:

1...20 = вращающий момент (с ограничением) регулируется при помощи втулки (3) - возможны также промежуточные положения.

= сверление регулируется при помощи втулки (3) (макс. вращающий момент, без ограничения)

Для предотвращения перегрева двигателя не блокируйте шпиндель.

Инструменты с обозначением SB...:

= вворачивание шурупов регулируется при помощи втулки (5) И

вращающий момент (с

ограничением) регулируется при помощи втулки (4) - возможны также промежуточные положения.

= сверление регулируется при помощи втулки (5) (макс. вращающий момент, без ограничения)

Для предотвращения перегрева двигателя не блокируйте шпиндель.

= ударное сверление регулируется при помощи втулки (5) (макс. вращающий момент, без ограничения)

Для предотвращения перегрева двигателя не блокируйте шпиндель.

6.6 Замена рабочего инструмента Открывание сверлильного патрона:

Поверните втулку патрона (1) по часовой стрелке.

Закрепление инструмента:

Откройте сверлильный патрон и вставьте инструмент как можно глубже. Вращайте втулку патрона (1) против часовой стрелки до полного зажима инструмента. Инструмент с хвостовиком из мягкого материала необходимо подтягивать после непродолжительного сверления.

6.7 Включение/выключение электроинструмента, установка частоты вращения

Для включения инструмента нажмите нажимной переключатель (10). Нажатием на переключатель можно изменять частоту вращения.

6.8 Сверлильный патрон с быстросменной системой Quick (на PowerMaxx BS Quick...)

Снятие: См. с. 2, рис. А. сдвиньте фиксирующую втулку (a) вперёд и снимите вперёд сверлильный патрон (b).

Установка: сдвиньте фиксирующую втулку и надвиньте сверлильный патрон на сверлильный шпиндель до упора.

6.9 Быстрозажимной патрон (на PowerMaxx BS)

См. с. 2, рис. В.

Установка: открытите защитную крышку (13). Наверните быстрозажимной патрон на резьбу шпинделя. Патрон можно затянуть (или ослабить) гаечным ключом.

7. Советы и рекомендации

При работе с длинными битами-отвертками или держателями бит мы рекомендуем

РУССКИЙRU

использовать зажимную втулку для бит 6.31281 (см. раздел „Принадлежности“.

8. Принадлежности

Используйте только оригинальные аккумуляторные блоки и принадлежности Metabo.

См. стр. 4.

Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации.

А Быстрозажимной патрон

Установка, PowerMaxx BS: открытите защитную крышку (13). Наверните быстрозажимной патрон на резьбу шпинделя. Патрон можно затянуть (или ослабить) гаечным ключом.

В Аккумуляторный блок

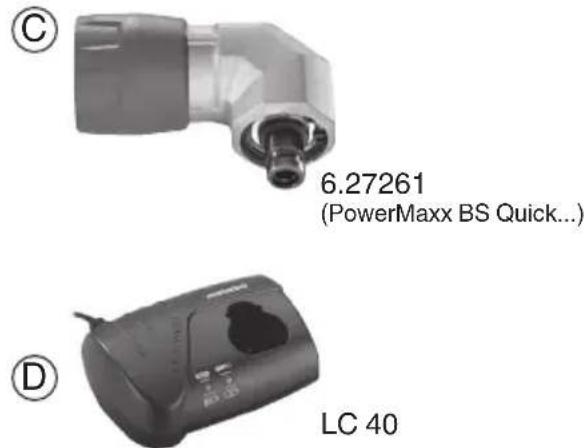

С Угловая насадка

D Зарядное устройство

Е Зажимная втулка для бит

F Держатель бит с быстросменной системой Quick

G Набор бит

Полный ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге.

9. Ремонт

К ремонту электроинструмента допускаются только квалифицированные иалисты-электрики!

Для ремонта электроинструмента Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com.

Списки запасных частей можно скачать с www.metabo.com.

10. Защита окружающей среды

Выполняйте национальные правила утилизации и переработки отслужившего электроинструмента, упаковки и принадлежностей.

Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo!

Не выбрасывайте аккумуляторные блоки в водоёмы!

Позаботьтесь о защите окружающей среды: не выбрасывайте электроинструменты и аккумуляторные блоки вместе с

бытовым мусором. Выполняйте национальные правила утилизации по раздельной утилизации и переработке отслуживших электроинструментов, упаковки и принадлежностей.

Прежде чем произвести утилизацию аккумуляторного блока, разрядите его в электроинструменте. Примите меры во избежание короткого замыкания контактов (например, изолируйте клейкой лентой).

11. Технические характеристики

Пояснения к данным, указанным на с. 3.

Оставляем за собой право на технические изменения.

U =напряжение аккумуляторного блока n =частота вращения без нагрузки

Момент затяжки при заворачивании шурупов:

M_A =лёгкое заворачивание (древесина)

M_B =сложное заворачивание (металл)

M_C =регулируемый момент затяжки (с ограничением крутящего момента)

Макс. диаметр сверла:

D 1 max = по стали

D_2= по мягкой древесине

D_3 макс= в каменной кладке

s = макс. число ударов

m = масса (с аккумуляторным блоком)

G = резьба шпинделя

Результаты измерений получены в соответствии со стандартом EN 60745.

--- Постоянный ток

На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами.

Значения шума и вибрации

Эти значения позволяют оценивать и срав- нивать шум и вибрацию, создаваемые при работе различных электроинструментов. В зависимости от условий эксплуатации, состо- ния электроинструмента или рабочих (сменных) инструментов фактическая нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учиты- вайте перерывы в работе и фазы работы с пони- женной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений шума и вибрации.

Суммарное значение вибрации (векторная сумма трех направлений) рассчитывается в соответствии со стандартом EN 60745:

a_h, ID = значение вибрации (ударное сверление в бетоне)

a_h,D = значение вибрации (сверление в металле)

a_h, s = значение вибрации (завинчивание без удара)

K_h, = коэффициент погрешности (вибрация)

Уровень шума по методу А:

L_pA = уровень звукового давления

L_WA = уровень звуковой мощности

K_pA, K_WA = коэффициент погрешности (уровень шума)

Во время работы уровень шума может превышать 80 дБ(А).

EAC

Информация для покупателя:

Сертификат соответствия:

Сертификат соответствия: № ТС RU C-DE.БЛ08.В.00990, срок действия с 24.11.2017 по 23.11.2022 г., выдан органом по сертификации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аттестат аккредитации № RA.RU.11БЛ08 от 24.03.16 г., выдан Федеральной службой по аккредитации.

Страна изготовления: Китай

Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д 5 а, стр 7, офис 106

тел.: [phone]

Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
