Тип продукта	Сплит-кондиционер
Бренд	Gorenje
Модель	KAM26PDAH
Холодопроизводительность	2.6 кВт (9000 БТЕ/ч)
Теплопроизводительность	2.8 кВт (9600 БТЕ/ч)
Энергоэффективность (SEER)	6.1
Электропитание	220-240 В ~ 50 Гц
Габариты внутреннего блока (ШxВxГ)	77 x 28 x 20 см
Вес внутреннего блока	9.5 кг
Габариты наружного блока (ШxВxГ)	70 x 50 x 25 см
Вес наружного блока	25 кг
Хладагент	R32
Режимы работы	Охлаждение, Обогрев, Вентиляция, Осушение, Авто
Скорости вентилятора	3 (Низкая, Средняя, Высокая) + Авто
Таймер	24-часовой таймер вкл/выкл
Режим сна	Да
Качание (вертикальное/горизонтальное)	Да / Да
Уровень шума внутреннего блока (Низкий/Высокий)	25 дБ / 40 дБ
Уровень шума наружного блока	50 дБ
Тип фильтра	Моющийся сетчатый фильтр
Интервал очистки фильтра	Каждые 2 недели
Функции безопасности	Защита от перегрева, Самодиагностика, Защита от детей (пульт)
Комплектация	Пульт ДУ, батарейки, монтажный комплект
Ремонтопригодность (наличие запчастей)	Фильтры, пульт ДУ, основная плата, двигатель вентилятора

Часто задаваемые вопросы - KAM26PDAH GORENJE

Как очистить воздушный фильтр на моем KAM26PDAH?

Выключите блок и отключите питание. Откройте переднюю панель, снимите фильтр, промойте его теплой водой с мягким моющим средством, полностью высушите и установите обратно. Рекомендуется чистить каждые две недели.

Что делать, если пульт дистанционного управления перестал работать?

Сначала проверьте батарейки и при необходимости замените их. Убедитесь, что пульт направлен на блок в пределах 8 метров. Если все еще не работает, попробуйте сбросить пульт, вынув батарейки и нажав кнопку сброса (если есть).

Как установить таймер на кондиционере?

Нажмите кнопку ТАЙМЕР на пульте. Используйте кнопки +/- для установки желаемого времени выключения (или включения, если таймер на запуск). Нажмите ТАЙМЕР еще раз для подтверждения. Индикатор появится на дисплее.

Почему мой кондиционер не охлаждает, как ожидалось?

Проверьте, не загрязнен ли фильтр, и очистите его. Убедитесь, что двери и окна закрыты. Проверьте, что заданная температура ниже комнатной. Также проверьте, не заблокирован ли наружный блок или не низок ли уровень хладагента (требуется профессиональное обслуживание).

Что означает код ошибки E0 на дисплее?

Код ошибки E0 указывает на неисправность связи между внутренним и наружным блоками. Проверьте соединения проводов и кабели. Если проблема не устранена, обратитесь к квалифицированному специалисту.

Можно ли использовать кондиционер зимой для обогрева?

Да, KAM26PDAH имеет функцию теплового насоса. Он может обеспечить обогрев при наружной температуре до -10°C. Для более холодного климата могут потребоваться дополнительные меры.

Как активировать режим сна?

Нажмите кнопку СОН на пульте дистанционного управления. Блок будет постепенно регулировать температуру и скорость вентилятора для комфортной среды сна. Режим автоматически выключается через 8 часов.

Каков рекомендуемый график технического обслуживания?

Очищайте воздушный фильтр каждые 2 недели. Ежемесячно проверяйте наружный блок на наличие мусора. Раз в год проводите профессиональную проверку хладагента и электрических компонентов.

Как включить функцию защиты от детей?

Нажмите и удерживайте кнопку ЗАЩИТА ОТ ДЕТЕЙ (или одновременно нажмите две кнопки, в зависимости от пульта) в течение 3 секунд. На дисплее появится значок замка. Повторите, чтобы отключить.

Где можно найти запчасти для моего кондиционера Gorenje?

Запасные части, такие как фильтры, пульты дистанционного управления и двигатели вентиляторов, доступны через авторизованные сервисные центры Gorenje или интернет-магазины. При заказе используйте точный номер модели KAM26PDAH.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KAM26PDAH GORENJE

УПУТСТВО ЗА УПОТРЕБУ

ДАЛЬИНСКИ УПРАВЛЬАЧ

Приказ начина рада (FAN)

УПУТСТВО ЗА УПОТРЕБУ

ДАЛЬИНСКИ УПРАВЛЬАЧ

ПОСІБНИК КОРИСТУВАЧА

Индикатор РЕЖИМУ РОБОТИ (FAN)

Дисплей швидкості

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Перед использованием прочитайте данное руководство пользователя.
• Сохраните руководство в надежном месте для использования в будущем.

Содержание

Технические характеристики пульта дистанционного управления ....3

Рабочие характеристики....3

Функции кнопок пульта дистанционного управления....3

Индикаторы на дисплее....6

Использование пульта дистанционного управления....7

Технические характеристики пульта дистанционного

управления

Модель
KASxxDCINVF02/3/4	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KASxxFT	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KAMxxPHH(PDAH/G)	RG57H(B)/BG(C)E;RG57H1(B)/BG(C)E;RG57H2(B)/BG(C)EF;RG57H3(B)/BG(C)EF;RG57H1(B)/BG(C)E-M;RG57H(B)/BG(C)EU1
Номинальное напряжение	3,0 В / сухие щелочные батарейки AAA,LR03 x 2)
Низшее напряжение сигнала излучения ЦП	2,0 В
Расстояние передачи сигнала	8 м (при напряжении 3,0 В = 11 м)
Окружающая среда	-5–60 °C

Рабочие характеристики

1. Режимы работы: AUTO (ABTO), COOL (ОХЛАЖДЕНИЕ), DRY (УДАЛЕНИЕ ВЛАГИ), HEAT (НАГРЕВ) (кроме моделей, предназначенных исключительно для охлаждения) и FAN (РАБОТА ВЕНТИЛЯТОРА).
2. Функция таймера на 24 часа.
3. Диапазон установки температуры в помещении: 17\~30 °C.
4. Подсветка ЖК-дисплея (доступно для модели RG57.

⚠️ПРИМІТКА

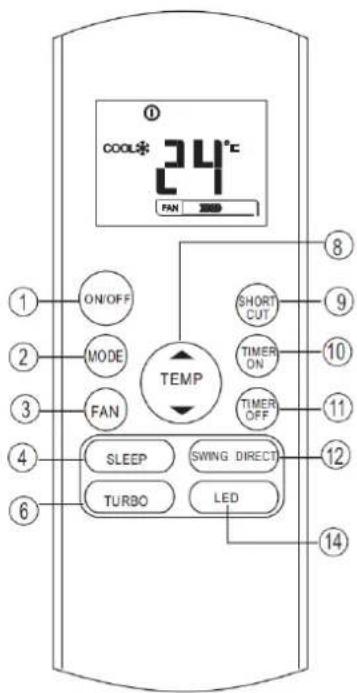

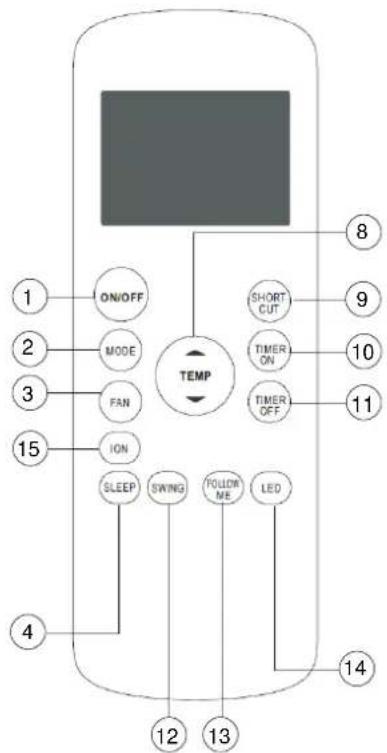

Функции кнопок пульта дистанционного управления

KAMxxPHH(PDAH/G)

KASxxDCINVF02/3/4
KASxxFT

1. Кнопка ON/OFF (ВКЛ./ВЫКЛ.) Нажмите эту кнопку, чтобы включить кондиционер. Нажмите еще раз, чтобы выключить его.
2. Кнопка выбора РЕЖИМА. При каждом нажатии этой кнопки режим работы изменяется в направлении стрелки.
3. Индикатор FAN SPEED (СКОРОСТЬ РАБОТЫ ВЕНТИЛЯТОРА). Нажимайте кнопку FAN SPEED (СКОРОСТЬ РАБОТЫ ВЕНТИЛЯТОРА), чтобы выбрать желаемую скорость работы вентилятора (авто—низкая—средняя—высокая).
4. Кнопка SLEEP (COH) / FRESH (СВЕЖИЙ ВОЗДУХ). Включение и выключение функции «Сон».
5. Введите FRESH: Включите ионизатор
6. Кнопка TURBO (ТУРБО) / SELF CLEAN (САМООЧИЩЕНИЕ). Включение и выключение функции TURBO (ТУРБО).
7. Кнопка SELF CLEAN (САМООЧИЩЕНИЕ). Включение и выключение функции SELF CLEAN (САМООЧИЩЕНИЕ).
8. Кнопка TEMP (ТЕМПЕРАТУРА) (▼ / -). Нажимайте эту кнопку, чтобы уменьшить значение температуры в помещении. Кнопка со стрелкой вверх (▲ / +). Нажимайте эту кнопку, чтобы увеличить значение температуры в помещении.
9. Кнопка SHORTCUT: Используется для восстановления текущих настроек или возобновить предыдущие настройки. В первый раз, который подключается к власти, если нажать на кнопку, аппарат будет работать в режиме AUTO, 26 °C, а скорость вращения вентилятора Авто. Нажмите на эту кнопку, когда пульт дистанционного управления включен, система автоматически вернется к предыдущим настройкам, включая рабочий режим, температуру, уровень скорости вращения вентилятора и функцию сна (если активирована) установка. При удерживании кнопки более 2 секунд, то система автоматически восстановит текущие параметры работы.
10. Кнопка TIMER ON (ВКЛ. ТАЙМЕР). Нажмите эту кнопку, чтобы перейти в режим автоматического включения. С каждым нажатием значение таймера увеличивается на 30 минут. Если установлено время 10:00, с каждым нажатием оно будет увеличиваться на 60

11. Кнопка TIMER OFF (ВЫКЛ. ТАЙМЕР). Нажмите эту кнопку, чтобы перейти в режим автоматического выключения. С каждым нажатием значение таймера увеличивается на 30 минут. Если установлено время 10:00, с каждым нажатием оно будет увеличиваться на 60 минут. Чтобы отменить программу таймера, установите для времени автоматического выключения значение 0:00.

12. Кнопка SWING (ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА). Нажимайте эту кнопку, чтобы включить или выключить автоматическое изменение направления жалюзи.

13. Кнопка LED (LED-ДИСПЛЕЙ). Нажимайте эту кнопку, чтобы включить или выключить дисплей на внутреннем блоке (доступно в некоторых моделях).
14. Кнопка FOLLOW ME. Включение и выключение функции FOLLOW ME.
15. Кнопка ION: Нажмите на активную ионизатора, который поможет удалить пыльцу и примеси из воздуха.

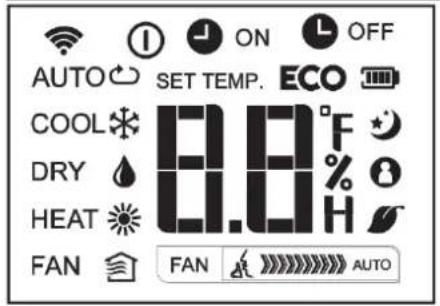

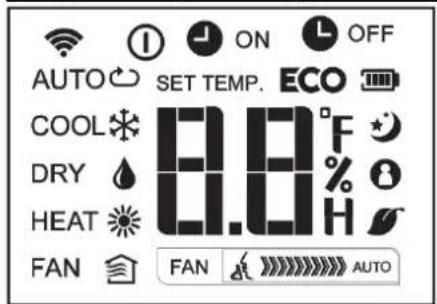

Индикаторы на дисплее

Индикатор ПЕРЕДАЧИ.

Когда пульт дистанционного управления передает сигналы внутреннему блоку, индикатор мигает один раз.

Область ЦИФРОВОГО

ДИСПЛЕЯ. В этой области отображается установленная температура, а также параметры ON (ВКЛ.) и OFF (ВЫКЛ.), если включен режим TIMER (ТАЙМЕР).

Индикатор FOLLOW ME.

Индикатор ON/OFF (ВКЛ./ВЫКЛ.)

Этот символ появляется, когда блок включается с помощью пульта дистанционного управления, и исчезает, когда блок выключается.

Индикатор РЕЖИМА РАБОТЫ FAN

Дисплей скорости работы вентилятора. Отображение выбранной скорости работы вентилятора.

Индикатор РЕЖИМА РАБОТЫ. Если нажать кнопку MODE (РЕЖИМ), на дисплее будет отображаться текущий режим работы — AUTO (АВТО), COOL (ОХЛАЖДЕНИЕ), DRY (УДАЛЕНИЕ ВЛАГИ), HEAT (НАГРЕВ), FAN (РАБОТА ВЕНТИЛЯТОРА).

Mode display

На рисунке в ознакомительных целях изображены сразу все индикаторы. Во время работы будут отображаться только значки соответствующих функций.

Использование пульта дистанционного управления

Вставка и замена батареек

Для работы пульта дистанционного управления нужны две сухие щелочные батарейки AAA(LR03 x 2).

1. Нажмите пластиковую крышку отсека для батареек, чтобы снять ее, вставьте батарейки в соответствии с обозначениями + / - и установите крышку на место.

2. Аналогичным способом заменяйте использованные батарейки.

ПРИМЕЧАНИЕ

1. Не используйте две разные батарейки. Это может повлиять на работу пульта дистанционного управления.
2. Если вы не будете пользоваться пультом длительное время, вытащите из него батарейки. Протекание батареек внутри пульта может привести к его повреждению.
3. Средняя продолжительность работы батареек — 6 месяцев использования в обычном режиме.
4. Если при нажатии кнопок пульта дистанционного управления вы не слышите звукового сигнала от внутреннего блока, замените батарейки.
5. Выбрасывайте батарейки в специальный контейнер.

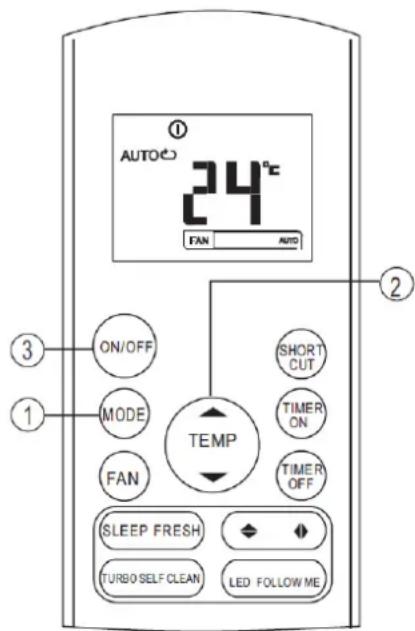

Режим AUTO (АВТО)

Включите питание. На дисплее внутреннего блока начнет мигать индикатор РАБОТЫ.

1. Используйте кнопку MODE (РЕЖИМ), чтобы выбрать режим AUTO (ABTO).
2. Нажимайте кнопку TEMP (ТЕМПЕРАТУРА), чтобы установить в помещении желаемую температуру. Для температуры можно установить значение от 17 до 30 °C.
3. Нажмите кнопку ON/OFF (ВКЛ./ВЫКЛ.), чтобы включить кондиционер.

ПРИМЕЧАНИЕ

В режиме AUTO (ABTO) кондиционер определяет разницу между температурой в помещении и температурой, установленной на пульте дистанционного управления, а затем выбирает соответствующий режим: COOL (ОХЛАЖДЕНИЕ), FAN (РАБОТА ВЕНТИЛЯТОРА) или HEAT (НАГРЕВ). В режиме AUTO (ABTO) нельзя изменять скорость работы вентилятора. Она контролируется автоматически. Если вам не подходит режим AUTO (ABTO), можно выбрать необходимый режим вручную.

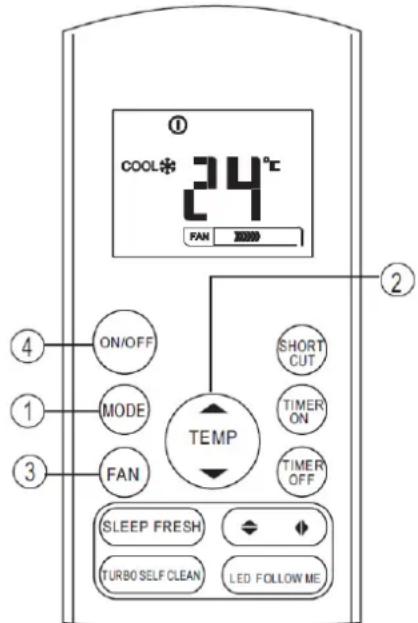

Режим COOL (ОХЛАЖДЕНИЕ) / HEAT (НАГРЕВ) (кроме моделей, назначенных исключительно для охлаждения) и АН (РАБОТА ВЕНТИЛЯТОРА)

Убедитесь, что блок подключен к электросети.

1. Нажмите кнопку MODE (РЕЖИМ) и выберите режим COOL (ОХЛАЖДЕНИЕ), HEAT (НАГРЕВ) или FAN (РАБОТА ВЕНТИЛЯТОРА).
2. Нажимайте кнопки со стрелками вверх и вниз, чтобы установить нужную температуру в диапазоне от 17 до 30 °C.
3. Нажмите кнопку FAN SPEED (СКОРОСТЬ РАБОТЫ ВЕНТИЛЯТОРА), чтобы выбрать значение АВТО, ВЫСОКАЯ, СРЕДНЯЯ или НИЗКАЯ.
4. Нажмите кнопку ON/OFF (ВКЛ./ВЫКЛ.), чтобы включить кондиционер.

ПРИМЕЧАНИЕ

В режиме FAN (РАБОТА ВЕНТИЛЯТОРА) нельзя управлять температурой. В этом режиме можно только выполнять шаги 1, 3 и 4.

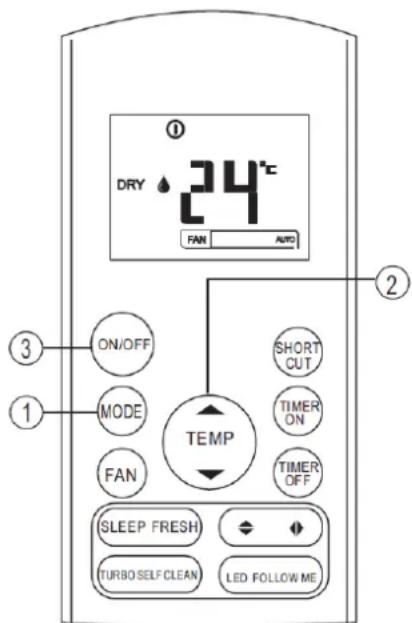

Режим DRY (УДАЛЕНИЕ ВЛАГИ)

Убедитесь, что блок подключен к электросети.

1. Используйте кнопку MODE (РЕЖИМ), чтобы выбрать режим DRY (УДАЛЕНИЕ ВЛАГИ).
2. Нажмите кнопку TEMP (ТЕМПЕРАТУРА), чтобы установить желаемую температуру в диапазоне от 17 до 30 °C.
3. Нажмите кнопку ON/OFF (ВКЛ./ВЫКЛ.), чтобы включить кондиционер.

Примечание

В режиме удаления влаги нельзя изменять скорость работы вентилятора. Она контролируется автоматически.

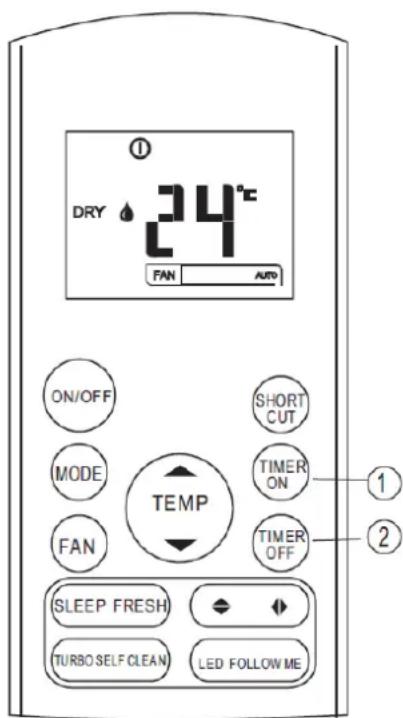

Использование ТАЙМЕРА

Нажмите кнопку TIMER ON (ТАЙМЕР ВКЛ.), чтобы установить время автоматического включения, или TIMER OFF (ТАЙМЕР ВЫКЛ.), чтобы установить время автоматического выключения. TIMER ON (ТАЙМЕР ВКЛ.).

1. Нажмите кнопку TIMER ON (ВКЛ. ТАЙМЕР). На дисплее пульта дистанционного управления отобразится значение TIMER ON (ТАЙМЕР ВКЛ.), а в области ЦИФРОВОГО ДИСПЛЕЯ — последнее установленное время начала работы и символ «h». Теперь можно отменить время НАЧАЛА работы.
2. Нажмите кнопку TIMER ON (ТАЙМЕР ВКЛ.) снова, чтобы установить желаемое время начала работы.
3. После настройки параметра TIMER ON (ТАЙМЕР ВКЛ.) пройдет полсекунды, прежде чем пульт дистанционного управления передаст сигнал кондиционеру. Приблизительно через 2 секунды символ «ħ» исчезнет, а на цифровом дисплее снова появится установленная температура.

1. Нажмите кнопку TIMER OFF (ТАЙМЕР ВЫКЛ.). На дисплее пульта дистанционного управления отобразится значение TIMER OFF (ТАЙМЕР ВЫКЛ.), а в области ЦИФРОВОГО ДИСПЛЕЯ — последнее установленное время окончания работы и символ «h». Теперь можно отменить время ОКОНЧАНИЯ работы.
2. Нажмите кнопку TIMER OFF (ТАЙМЕР ВЫКЛ.) снова, чтобы установить желаемое время окончания работы. После настройки параметра TIMER OFF (ТАЙМЕР ВЫКЛ.) пройдет полсекунды, прежде чем пульт дистанционного управления передаст сигнал кондиционеру. Приблизительно через 2 секунды символ «h» исчезнет, а на цифровом дисплее

снова появится установленная температура.

⚠️ПРИМЕЧАНИЕ. Установленное время является приблизительным. Это означает, что вы устанавливаете отсрочку старта.

⚠️Внимание!

• Кондиционер не будет работать, если занавески или другие предметы мешают передаче сигнала пульта дистанционного управления внутреннему блоку.
• Избегайте попадания жидкости на пульт дистанционного управления. Избегайте попадания на пульт дистанционного управления прямых солнечных лучей, а также теплового воздействия.
• Если на приемник инфракрасного сигнала внутреннего блока попадают прямые солнечные лучи, работа кондиционера может нарушиться. Избегайте попадания солнечных лучей на приемник.
• Если другие электроприборы реагируют на пульт дистанционного управления, обратитесь в авторизованный сервисный центр.
