Typ produktu	Klimatyzator typu split
Marka	Gorenje
Model	KAM26PDAH
Moc chłodzenia	2.6 kW (9000 BTU/h)
Moc grzewcza	2.8 kW (9600 BTU/h)
Efektywność energetyczna (SEER)	6.1
Zasilanie	220-240 V ~ 50 Hz
Wymiary jednostki wewnętrznej (szer. x wys. x gł.)	77 x 28 x 20 cm
Masa jednostki wewnętrznej	9.5 kg
Wymiary jednostki zewnętrznej (szer. x wys. x gł.)	70 x 50 x 25 cm
Masa jednostki zewnętrznej	25 kg
Czynnik chłodniczy	R32
Tryby pracy	Chłodzenie, Grzanie, Wentylator, Osuszanie, Auto
Prędkości wentylatora	3 (Niska, Średnia, Wysoka) + Auto
Timer	Timer włącz/wyłącz na 24 godziny
Tryb snu	Tak
Kierunek nawiewu (pionowy/poziomy)	Tak / Tak
Poziom hałasu wewnątrz (niski/wysoki)	25 dB / 40 dB
Poziom hałasu na zewnątrz	50 dB
Typ filtra	Zmywalny filtr siatkowy
Interwał czyszczenia filtra	Co 2 tygodnie
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, Autodiagnostyka, Blokada przed dziećmi (pilot)
Akcesoria w zestawie	Pilot, baterie, zestaw montażowy
Możliwość naprawy (dostępność części zamiennych)	Filtry, pilot, główna płyta PCB, silnik wentylatora

Często zadawane pytania - KAM26PDAH GORENJE

Jak wyczyścić filtr powietrza w moim KAM26PDAH?

Wyłącz urządzenie i odłącz zasilanie. Otwórz panel przedni, wyjmij filtr, umyj go ciepłą wodą z łagodnym detergentem, dokładnie wysusz i zamontuj ponownie. Zaleca się czyszczenie co dwa tygodnie.

Co zrobić, jeśli pilot przestanie działać?

Najpierw sprawdź baterie i wymień je w razie potrzeby. Upewnij się, że pilot jest skierowany w stronę urządzenia w odległości 8 metrów. Jeśli nadal nie działa, spróbuj zresetować pilot, wyjmując baterie i naciskając przycisk resetowania (jeśli dostępny).

Jak ustawić timer na klimatyzatorze?

Naciśnij przycisk TIMER na pilocie. Użyj przycisków +/- aby ustawić żądany czas wyłączenia (lub włączenia, jeśli używasz timera do uruchomienia). Naciśnij ponownie TIMER, aby potwierdzić. Wskaźnik pojawi się na wyświetlaczu.

Dlaczego mój klimatyzator nie chłodzi tak, jak oczekiwano?

Sprawdź, czy filtr jest brudny i wyczyść go. Upewnij się, że drzwi i okna są zamknięte. Sprawdź, czy ustawiona temperatura jest niższa od temperatury w pomieszczeniu. Sprawdź również, czy jednostka zewnętrzna nie jest zablokowana lub czy czynnik chłodniczy nie jest niski (wymaga profesjonalnego serwisu).

Co oznacza kod błędu E0 na wyświetlaczu?

Kod błędu E0 wskazuje na usterkę komunikacji między jednostką wewnętrzną a zewnętrzną. Sprawdź połączenia przewodów i kable. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym technikiem.

Czy mogę używać klimatyzatora zimą do ogrzewania?

Tak, KAM26PDAH ma funkcję pompy ciepła. Może zapewnić ogrzewanie przy temperaturze zewnętrznej do około -10°C. W chłodniejszych klimatach mogą być potrzebne dodatkowe środki ostrożności.

Jak aktywować tryb snu?

Naciśnij przycisk SLEEP na pilocie. Urządzenie stopniowo dostosuje temperaturę i prędkość wentylatora, aby zapewnić komfortowe środowisko do snu. Tryb wyłącza się automatycznie po 8 godzinach.

Jaki jest zalecany harmonogram konserwacji?

Czyść filtr powietrza co 2 tygodnie. Sprawdzaj jednostkę zewnętrzną pod kątem zanieczyszczeń co miesiąc. Zleć profesjonalną kontrolę czynnika chłodniczego i elementów elektrycznych raz w roku.

Jak włączyć blokadę przed dziećmi?

Naciśnij i przytrzymaj przycisk CHILD LOCK (lub jednocześnie naciśnij dwa przyciski, w zależności od pilota) przez 3 sekundy. Na wyświetlaczu pojawi się ikona kłódki. Powtórz, aby wyłączyć.

Gdzie mogę znaleźć części zamienne do mojego klimatyzatora Gorenje?

Części zamienne, takie jak filtry, piloty i silniki wentylatorów, są dostępne w autoryzowanych centrach serwisowych Gorenje lub u sprzedawców internetowych. Przy zamawianiu podaj dokładny numer modelu KAM26PDAH.

INSTRUKCJA OBSŁUGI KAM26PDAH GORENJE

- Przed przystąpieniem do korzystania z urządzenia proszę zapoznać się z niniejszą instrukcją obsługi.

- Zachować niniejszą instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

Spis treści

Specyfikacja pilota zdalnego sterowania ....3

Właściwości eksploatacyjne ....3

Funkcje przycisków pilota zdalnego sterowania ....4

Wskaźniki na wyświetlaczu 6

Obsługa pilota zdalnego sterowania ....7

Zasady korzystania z pilota zdalnego sterowania

Używać pilota zdalnego sterowania w odległości 8 m od urządzenia, trzymając go w kierunku odbiornika. Odbiór jest potwierdzany sygnałem dźwiękowym.

OSTROŻNIE!

• Klimatyzator nie będzie działał, jeśli zasłony, drzwi lub inne materiały będą uniemożliwiać przesył sygnał od pilota zdalnego sterowania do jednostki wewnętrznej.
• Nie pozwolić na to, by do wnętrza pilota zdalnego sterowania przedostały się jakiekolwiek płyny. Nie narażać pilota zdalnego sterowania na bezpośrednie działanie światła słonecznego lub wysokiej temperatury.
• Jeśli odbiornik sygnałów podczerwonych na jednostce wewnętrznej zostanie narażony na bezpośrednie działanie światła słonecznego, może okazać się, że klimatyzator nie będzie działał prawidłowo. Uniemożliwić padanie światła słonecznego na odbiornik.
• Jeśli na sygnał pilota zdalnego sterowana reagują inne urządzenia elektryczne, prosze skontaktować się z najbliższym dystrybutorem.

Specyfikacja pilota zdalnego sterowania

Model
KASxxDCINVF02/3/4	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KASxxFT	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KAMxxPHH(PDAH/G)	RG57H(B)/BG(C)E;RG57H1(B)/BG(C)E;RG57H2(B)/BG(C)EF;RG57H3(B)/BG(C)EF;RG57H1(B)/BG(C)E-M;RG57H(B)/BG(C)EU1
Napięcie znamionowe	3,0 V/suche baterie alkaliczne AAA,LR03 x 2)
Najniższe napięcie procesora emitującego sygnał	2,0 V
Odległość przejścia	8 m (przy napięciu 3,0 V = 11 m)
Środowisko	-5°C ÷ 60 °C

Właściwości eksploatacyjne

1. Tryb pracy: AUTO, COOL, DRY, HEAT (oprócz modelu wyłącznie z funkcją chłodzenia) i FAN.
2. 24-godzinne działanie czasomierza.
3. Ustawienie zakresu temperatur na jednostce wewnętrznej: 17°C\~30°C.
4. Pełna funkcjonalność wyświetlacza ciekłokrystalicznego

UWAGA

• W zależności od danego modelu, wygląd przycisku może się nieznacznie różnić od wygląda przycisku zakupionego urządzenia.
• Jeśli jednostka wewnętrzna nie obsługuje jakiejś funkcji, wówczas nie obsługuje jej również pilot zdalnego sterowania.

KASxxDCINVF02/3/4

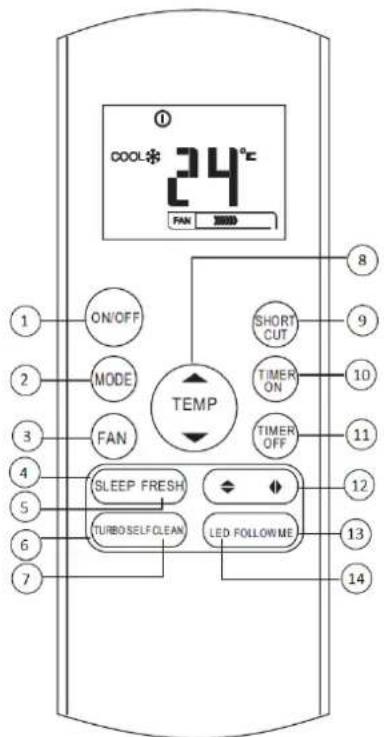

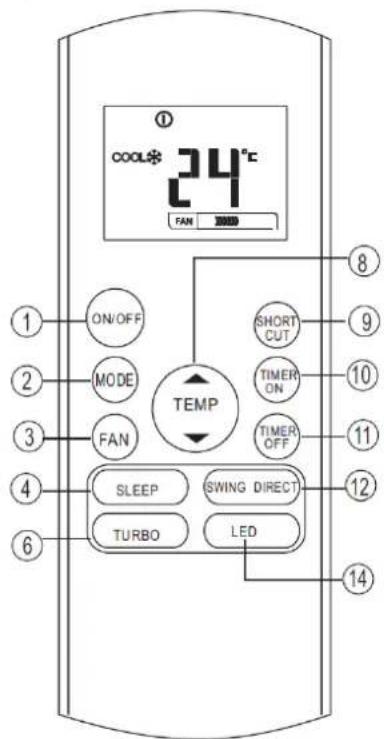

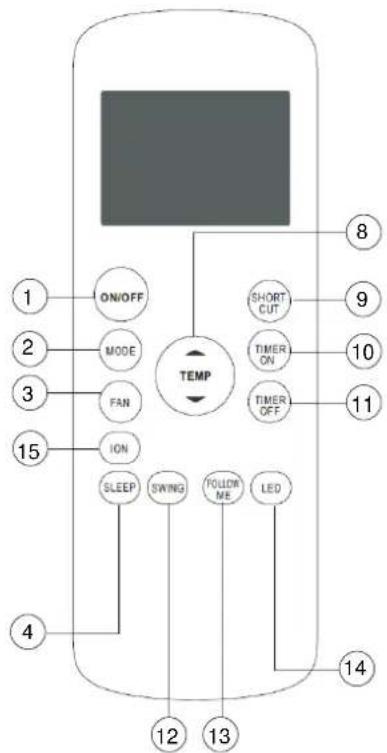

Funkcje przycisków pilota zdalnego sterowania

KAMxxPHH(PDAH/G)

KASxxDCINVF02/3/4

KASxxFT

1. Przycisk ON/OFF: Naciśnięcie tego przypisku powoduje rozpoczęcie pracy urządzenia, natomiast ponowne naciśnięcie jej zatrzymanie.

2. Przycisk wyboru trybu MODE: Każdorazowe naciśnięcie przycisku powoduje zmianę trybu pracy urządzenia.

3. Wskaźnik prędkości wentylatora FAN SPEED: Naciśnięcie przycisku FAN SPEED umożliwia wybranie żądanego ustawienia prędkości wentylatora (Auto-Low-Med-High).

4. Przycisk SLEEP: Włącza/wyłącza funkcję Sleep.

5. Przycisk FRESH: Włącza/wyłącza jonizator.

6. Przycisk TURBO: Włącza/wyłącza funkcję TURBO.

7. Przycisk SELF CLEAN: Włącza/wyłącza funkcję SELF CLEAN.

8. Przycisk do góry UP (▲ / +): Naciśnięcie tego przycisku powoduje zwiększenie ustawienia temperatury wewnętrznej lub godziny w ustawieniu programatora czasowego. Przycisk do dołu DOWN (▼ / -): Naciśnięcie tego przycisku powoduje zmniejszenie ustawienia temperatury wewnętrznej lub godziny w ustawieniu programatora czasowego.

9. Przycisk skrótu SHORTCUT: Służy do przywracania aktualnych lub poprzednich ustawień. Jeśli naciśnie się ten przycisk po pierwszym podłączeniu do prądu, urządzenie będzie pracować w trybie AUTO, przy temperaturze 26°C i z automatyczną prędkością wentylatora. Gdy naciśnie się ten przycisk przy włączonym pilocie zdalnego sterowania, system automatycznie powróci do poprzednich ustawień obejmujących tryb pracy, ustawienie temperatury, prędkość wentylatora i funkcję snu (o ile była włączona). Jeśli przycisk zostanie naciśnięty przez dłużej niż 2 sekundy, system automatycznie przywróci aktualne ustawienia operacyjne.

10. Przycisk włączenia programatora czasowego TIMER ON: Naciśnięcie tego przycisku uruchamia sekwencję automatycznego uruchomienia. Każdorazowe naciśnięcie zwiększa ustawienie automatycznego uruchomienia w odstępach co 30 minut. Jeśli czas ustawiony jest na 10:00, to każde naciśnięcie powoduje zwiększenie ustawienia automatycznego włączenia o 60 minut. Aby anulować program automatycznego włączenia, czas automatycznego włączenia wystarczy po prostu ustawić na 0:00.

11. Przycisk wyłączenia programatora czasowego TIMER OFF: Naciśnięcie tego przycisku uruchamia sekwencję automatycznego wyłączenia. Każdorazowe naciśnięcie zwiększa ustawienie automatycznego wyłączenia w odstępach co 30 minut. Jeśli czas ustawiony jest na 10:00, to każde naciśnięcie powoduje zwiększenie ustawienia automatycznego wyłączenia o 60 minut. Aby anulować program automatycznego wyłączenia, czas automatycznego wyłączenia wystarczy po prostu ustawić na 0:00.

12. Przycisk ruchu poziomego: Służy do zatrzymywania lub uruchamiania poziomego ruchu deszczułek i ustawiania żądanego kierunku przepływu powietrza w góre/w dół. Każde naciśnięcie odpowiada zmianie kąta deszczułek o 6°. Przytrzymanie wciśniętego przycisku przez dłużej niż 2 sekundy powoduje włączenie funkcji ruchu poziomego deszczułek.

13. Przycisk FOLLOW ME: Naciśnięcie tego przycisku powoduje włączenie/wyłączenie funkcji FOLLOW ME.

14. Przycisk LED: Naciśnięcie tego przycisku powoduje włączenie/wyłączenie wyświetlacza na jednostce wewnętrznej.
15. Przycisk ION: Naciśnięcie powoduje włączenie jonizatora, który ułatwia usuwanie pyłków i zanieczyszczeń z powietrza.

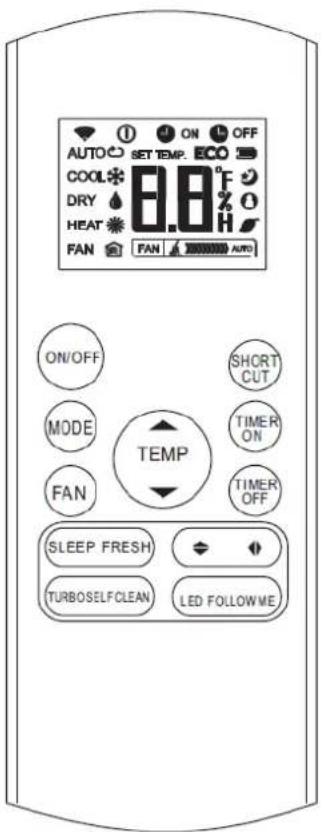

Wskaźniki na wyświetlaczu

FAN.

Wskaźnik transmisji

TRANSMISSION: Wskaźnik ten miga jednokrotnie, gdy pilot automatycznego sterowania przesyła sygnały do jednostki wewnętrznej. Wskaźnik włączenia ON/OFF: Symbol ten pojawia się, gdy urządzenie zostaje włączone.

Obszar wyświetlacza cyfrowego DIGITAL

DISPLAY: W obszarze tym wyświetlana jest ustawiona temperatura, a w trybie TIMER pokazywane są ustawienia ON i OFF programatora czasowego.

Wskaźnik funkcji śledzenia

FOLLOW ME: Naciśnięcie przycisku FOLLOW ME w trybie COOL lub HEAT powoduje włączenie funkcji zdalnego pomiaru i wyświetlacza tego wskaźnika.

Wyświetlanie trybu wentylatora (FAN)

Wskaźnik prędkości wentylatora: Pokazuje wybraną prędkość wentylatora.

Wskaźnik TRYBU PRACY: Naciśnięcie przycisku MODE powoduje wyświetlenie informacji o aktualnym trybie pracy: AUTO, COOL, DRY,HEAT,

Mode display

AUTO

COOL

DRY

HEAT

FAN

Symbol wyświetlany w czasie transmisji danych

Symbol wyświetlany, gdy włączony jest pilot zdalnego sterowania

Wskaźnik baterii (wykrywanie wyczerpania baterii)

Symbol niedostępny dla tego urządzenia

Symbol wyświetlany, gdy programator czasowy jest włączony

Symbol wyświetlany, gdy programator czasowy jest wyłączony

Pokazuje ustawioną temperaturę lub temperaturę pomieszczenia lub czas w ustawieniu TIMER

Symbol wyświetlany w trybie Sleep

Symbol wskazujący na prace klimatyzatora w trybie Follow me

Symbol niedostępny dla tego urządzenia

Symbol niedostępny dla tego urządzenia

FAN

FAN

FAN

FAN AUTO

Mała prędkość

Średnia prędkość

Duża prędkość

Automatyczna prędkość wentylatora

⚠ UWAGA

Wszystkie wskaźniki pokazane na rysunku mają za zadanie przejrzystą prezentację parametrów. W czasie faktycznej pracy pokazywane są wyłącznie symbole dotyczące odpowiednich funkcji.

Obsługa pilota zdalnego sterowania

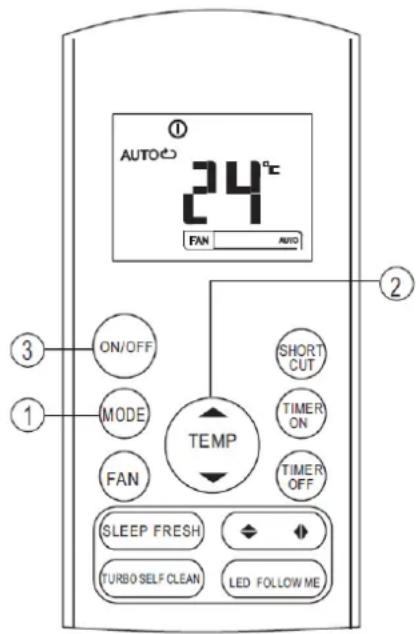

Tryb AUTO

Włączyć zasilanie. Wskaźnik trybu pracy na wyświetlaczu jednostki wewnętrznej zacznie migać.

1. Przy pomocy przycisku wyboru trybu pracy MODE wybrać AUTO.
2. Nacisnąć przycisk TEMP, by wybrać żądaną temperaturę pomieszczenia. Można ustawić temperaturę z zakresu od 17°C do 30°C.
3. Nacisnąć wyłącznik ON/OFF, by uruchomić klimatyzator.

UWAGA

W trybie AUTO klimatyzator dokonuje logicznego wyboru pomiędzy trybem COOL, FAN i HEAT mierząc różnice pomiędzy faktyczną temperaturą otoczenia w pomieszczeniu a temperaturą ustawioną na pilocie zdalnego sterowania. W trybie AUTO nie można zmieniać prędkości wentylatora. Jest ona regulowana automatycznie. Jeśli tryb AUTO nie odpowiada użytkownikowi, żądany tryb pracy można wybrać ręcznie.

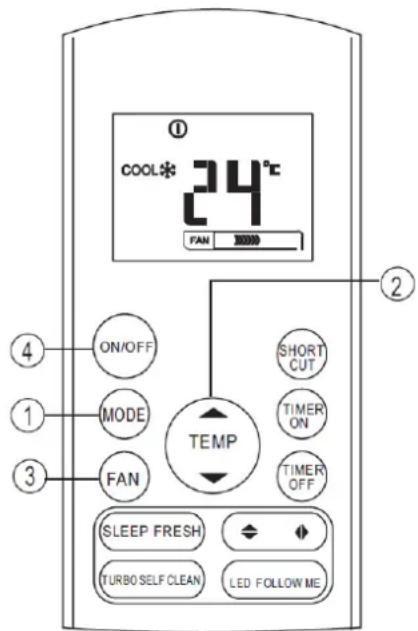

Tryb COOL/ HEAT (poza modelami służącymi wyłącznie do chłodzenia) i FAN

Upewnić się, że urządzenie jest podłączone do prądu i nie ma przerwy w jego dostawie.

1. Przyciskiem wyboru trybu pracy MODE wybrać tryb COOL, HEAT lub FAN.
2. Przy pomocy zwiększania/zmniejszania wartości ustawić żądaną temperaturę z zakresu od 17 do 30°C.
3. Przy pomocy przycisku prędkości wentylatora wybrać tryb FAN spośród AUTO, HIGH, MED i LOW.
4. Nacisnąć wyłącznik ON/OFF, by uruchomić klimatyzator.

UWAGA

Przycisku prędkości wentylatora nie można używać do sterowania temperatury. W tym trybie dostępne są tylko krok 1, 3 i 4.

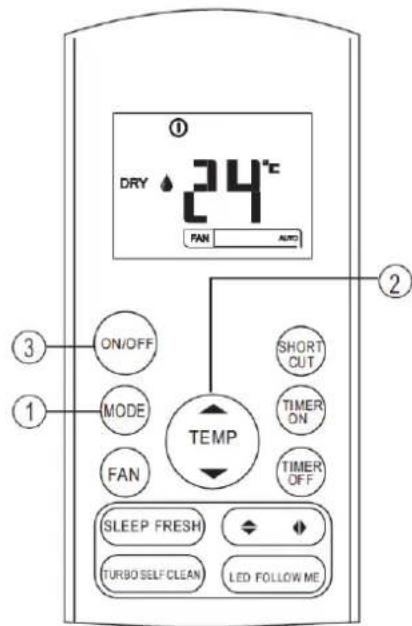

Tryb DRY

Upewnić się, że urządzenie jest podłączone do prądu i nie ma przerwy w jego dostawie.

1. Przyciskiem wyboru trybu pracy MODE wybrać tryb DRY.
2. Nacisnąć przycisk TEMP, aby ustawić żądaną temperaturę z zakresu od 17°C do 30°C.
3. Nacisnąć wyłącznik ON/OFF, by uruchomić klimatyzator.

UWAGA

W trybie osuszania nie można zmieniac prędkości wentylatora. jest ona sterowana automatycznie.

Ustawianie kierunku przepływu powietrza

Do ustawienia żądanego kierunku przepływu powietrza służą przyciski oscylacji SWING.

1. Przy każdym naciśnięciu kąt deszczułki zmienia się o 6°. Przytrzymanie wciśniętego przycisku przez ponad 2 sekundy powoduje włączenie funkcji poziomej oscylacji deszczułki.
2. Przy każdym naciśnięciu kąt deszczułki zmienia się o 6°. Przytrzymanie wciśniętego przycisku przez ponad 2 sekundy powoduje włączenie funkcji pionowej oscylacji deszczułki.

UWAGA

Gdyby okazało się, że poziome/pionowe położenie deszczułki wpływałoby na wydajność chłodzenia lub podgrzewania klimatyzatora, automatycznie zmieniony zostanie kierunek jej ruchu.

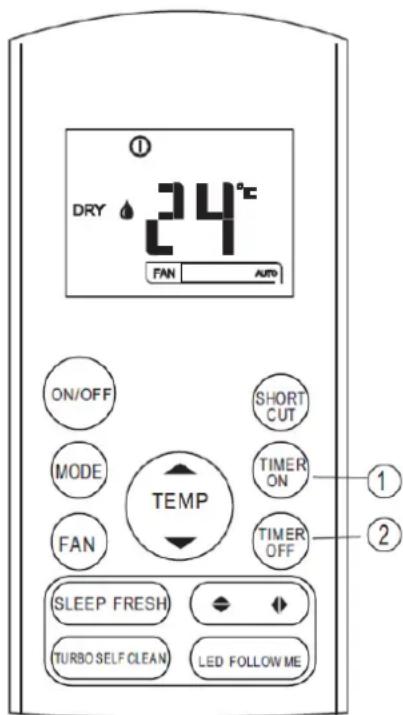

Tryb TIMER

Przycisk TIMER ON służy do ustawiania godziny włączenia trybu automatycznego, natomiast przycisk TIMER OFF do ustawiania godziny wyłączenia trybu automatycznego.

TIMER ON:

1. Nacisnąć przycisk TIMER ON. Następnie na pilocie zdalnego sterowania, w okienku cyfrowego wyświetlacza, pojawi się komunikat TIMER ON, ostatnio ustawiona godzina uruchomienia oraz sygnał „h”. Można teraz ustawić nową godzinę uruchomienia urządzenia.
2. Ponownie nacisnąć przycisk TIMER ON, aby ustawić żądaną godzinę uruchomienia urządzenia.
3. Po ustawieniu TIMER ON pilot zdalnego sterowania prześle sygnał do klimatyzatora z półsekundowym opóźnieniem. Następnie po upływie ok. 2 sekund sygnał „h” zniknie, a na cyfrowym wyświetlaczu pojawi się ustawiona temperatura.

TIMER OFF:

1. Nacisnąć przycisk TIMER OFF. Następnie na pilocie zdalnego sterowania, w okienku cyfrowego wyświetlacza, pojawi się komunikat TIMER OFF, ostatnio ustawiona godzina zatrzymania oraz sygnał „h”. Można teraz ustawić nową godzinę zatrzymania urządzenia.
2. Ponownie nacisnąć przycisk TIMER OFF, aby ustawić żądaną godzinę zatrzymania urządzenia.
3. Po ustawieniu TIMER OFF pilot zdalnego sterowania prześle sygnał do klimatyzatora z półsekundowym opóźnieniem. Następnie po upływie ok. 2 sekund sygnał „h” zniknie, a na cyfrowym wyświetlaczu pojawi się ustawiona temperatura.

▲ UWAGA

Ustawienia czasu ograniczają się do 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7,7,5, 8, 8,5, 9, 9,5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 na 24 h.

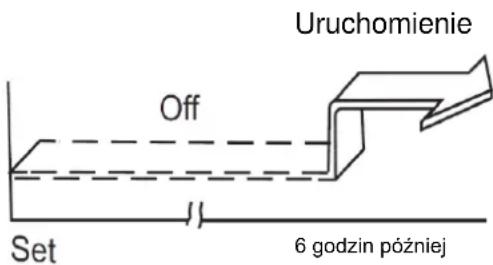

Przykład ustawienia czasomierza

Funkcja TIMER ON jest przydatna, gdy chce się, by urządzenie włączyło się automatycznie, zanim wróci się do domu. Klimatyzator automatycznie uruchomi się o ustawionej godzinie.

Przykład:

Jak uruchomić klimatyzator za 6 godzin.

1. Nacisnąć przycisk TIMER ON. Na wyświetlaczu pojawi się ostatnio ustawiona godzina uruchomienia oraz sygnał „h”.
2. Nacisnąć przycisk TIMER ON, aby wyświetlić na wyświetlaczu TIMER ON „6:0 h”.
3. Odczekać 3 sekundy i na cyfrowym wyświetlaczu znowu pojawi się temperatura. Wskaźnik TIMER ON pali się nadal i funkcja ta zostaje włączona.

Przykład kombinacji ustawienia czasomierza

Przykład:

Zatrzymanie klimatyzatora za 2 godziny i ponowne uruchomienie go za 10 godzin.

1. Nacisnąć przycisk TIMER OFF.
2. Nacisnąć ponownie przycisk TIMER OFF i ustawić „2:0 h”.
3. Nacisnąć przycisk TIMER ON.
4. Nacisnąć ponownie przycisk TIMER ON i ustawić „10:0 h”.
5. Odczekać 3 sekundy i na cyfrowym wyświetlaczu znowu pojawi się temperatura. Wskaźnik TIMER ON OFF pali się nadal i funkcja zostaje włączona.

▲ UWAGA

Ustawiony czas jest relatywny. Oznacza to, że ustawiony został czas zwłoki.

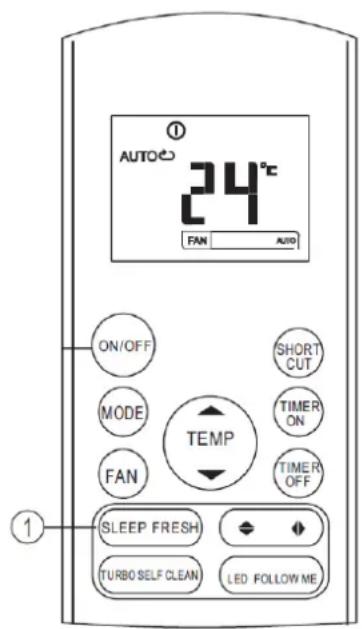

CZUWANIE:

Naciśnięcie tego przycisku włącza/wyłącza funkcję czuwania SLEEP.

Funkcja czuwania pozwala na to, by przez pierwsze 2 godziny urządzenie automatycznie zwiększało (chłodzenie) lub zmniejszało (podgrzewanie) temperaturę o 1°C na godzinę, a następnie utrzymywało ją na niezmiennym poziomie przez 5 godzin. Po upływie 7 godzin urządzenie przestaje działać.

▲UWAGA

Funkcja czuwania SLEEP nie jest dostępna w trybie chłodzenia, podgrzewania i AUTO.

Wkładanie/wymiana baterii

W pilocie zdalnego sterowania znajdują się 2 suche baterie alkaliczne AAA(LR03x2).

1. Nacisnąć i zdjąć pokrywę baterii. Założyć baterie zgodnie z symbolami +/-, a następnie ponownie założyć plastikową pokrywę.
2. Zużyte baterie wymienić w ten sam sposób.

UWAGA

1. Nie używać baterii dwóch różnych typów. Może mieć to wpływ na działanie pilota zdalnego sterowania.
2. Wyjąc baterie, jeśli nie planuje się używania pilota zdalnego sterowania przez dłuższy okres czasu. W przeciwnym razie wyciek z baterii może doprowadzić do uszkodzenia pilota.
3. Przy normalnej eksploatacji średnia żywotność baterii wynosi 6 miesięcy.
4. Baterie trzeba wymienić, gdy przy naciskaniu przycisków pilota zdalnego sterowania nie słychać już dźwięku z jednostki wewnętrznej.
5. Zużyte baterie wyrzucać do specjalnego pojemnika.
