R2 Duo - плита Navitel - Бесплатное руководство пользователя

Тип продукта	Портативный видеорегистратор (автомобильный видеорегистратор)
Бренд	Navitel
Модель	R2 Duo (RS2 Duo)
Основной сенсор камеры	Sony STARVIS
Разрешение основной камеры	1920x1080 (Full HD)
Угол обзора основной камеры	136°
Сенсор задней камеры	Sony STARVIS
Разрешение задней камеры	1920x1080 (Full HD)
Угол обзора задней камеры	143°
Процессор	NTK96675
Дисплей	2" IPS, 320x240
Формат записи	MP4
Формат фото	JPG
Поддержка карт MicroSD	До 256 ГБ, класс U3 или выше
Емкость аккумулятора	240 мАч Li-Pol
Питание	5В, 2А через автомобильное зарядное устройство
Порты USB	mini-USB, micro-USB
ИК-подсветка	Да (для салонной камеры)
G-сенсор	Да (автоматическая блокировка файла при ударе)
Циклическая запись	Да (перезаписывает самые старые незащищенные файлы)
Мониторинг парковки	Да (запись при вибрации)
Запись звука	Включение/выключение
Отметка даты	Да
Инструкции по чистке	Держите линзу чистой; используйте сухую ткань; не используйте химикаты; выключайте перед чисткой
Меры безопасности	Не разбирайте; берегите от огня; избегайте физических ударов; соблюдайте местные законы

Часто задаваемые вопросы - R2 Duo Navitel

Как установить видеорегистратор Navitel R2 Duo?

Закрепите устройство на лобовом стекле с помощью прилагаемого держателя. Подключите автомобильное зарядное устройство к гнезду прикуривателя, а затем к порту micro-USB видеорегистратора. Отрегулируйте положение камеры. При включении питания синий индикатор будет гореть при правильной установке.

Какой тип карты памяти требуется?

Используйте высокоскоростную карту microSD класса U3 или выше, емкостью от 8 до 256 ГБ. Рекомендуется отформатировать карту в видеорегистраторе перед первым использованием.

Как отформатировать SD-карту?

Перейдите в меню, нажав кнопку 1, выберите «Форматировать SD-карту» и подтвердите. Форматирование удаляет все данные и необходимо для оптимальной производительности.

Записывает ли видеорегистратор звук?

Да, он записывает звук по умолчанию. Вы можете включить или выключить микрофон, нажав кнопку «Вниз» (кнопка 2 в режиме записи) для переключения.

Что такое циклическая запись и как она работает?

Циклическая запись разбивает видео на файлы заданной длительности (например, 1/3/5 минут). Когда карта памяти заполнена, самые старые незащищенные файлы автоматически перезаписываются, обеспечивая непрерывную запись.

Как заблокировать видеофайл, чтобы он не был перезаписан?

Во время записи (режим REC) нажмите кнопку 1. Появится значок ключа, указывающий, что файл защищен. Защищенные файлы не могут быть удалены или перезаписаны. Чтобы разблокировать, используйте пункты меню «Разблокировать текущий» или «Разблокировать все».

Какова функция G-сенсора?

G-сенсор обнаруживает резкий удар или вибрацию. При срабатывании он автоматически блокирует текущий видеофайл для сохранения доказательств события.

Как работает мониторинг парковки?

Когда устройство находится в выключенном состоянии и обнаруживает вибрацию (например, от удара), оно автоматически включается и начинает запись. Записанный файл блокируется и защищается.

Что делать, если устройство перестает отвечать?

Нажмите кнопку «Сброс» острым предметом (например, скрепкой). Это перезагрузит устройство. Избегайте сброса во время записи.

Можно ли использовать видеорегистратор без подключения к питанию?

Встроенного аккумулятора (240 мАч) достаточно только для аварийной записи (например, мониторинг парковки) и безопасного выключения. Для полноценной непрерывной работы устройство должно быть подключено к внешнему источнику питания через автомобильное зарядное устройство.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R2 Duo Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL RS2 DUO – многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

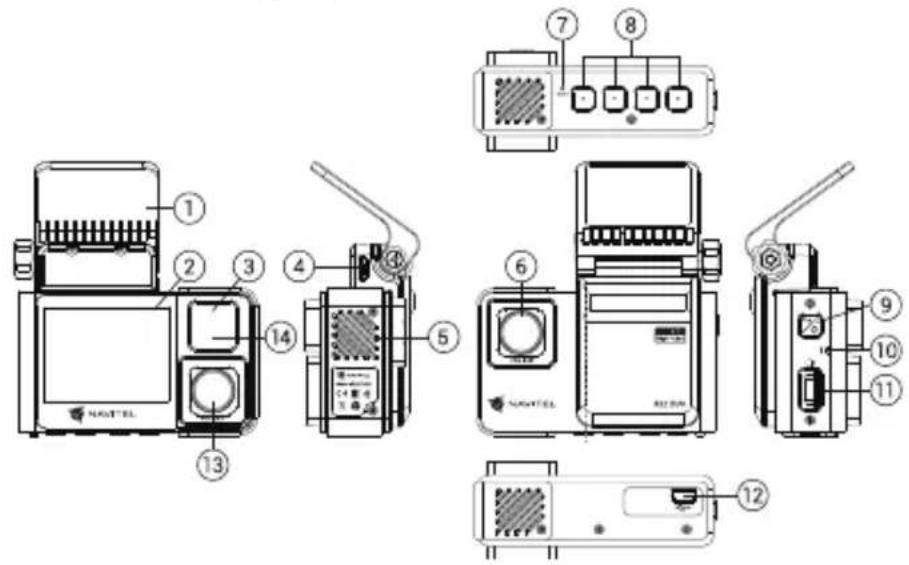

Внешний вид устройства

1. Крепление
2. Дисплей
3. LED индикатор
4. Разъем micro-USB
5. Динамик
6. Камера
7. Кнопка Сброс
8. Кнопки управления
9. Кнопка Вкл. / Выкл.
10. Микрофон
11. Слот microSD
12. Разъем mini-USB
13. Внутрисалонная камера
14. Инфракрасный прожектор

Спецификация

Основная камера	Сенсор камеры SONY	307 (STARVIS)
	Разрешение видео 1920 × 1080
	Разрешение изображения 2 Мп
	Угол обзора 136°
Внутрисалонная камера	Сенсор камеры SONY	307 (STARVIS)
	Разрешение видео	1920 × 1080
	Разрешение изображения	2 Мп
	Угол обзора	143°
Процессор NTK96675
Дисплей 2", 320 × 240, IPS
Формат видео MP4
Формат изображения JPG
Объем microSD-карты до 256 ГБ
USB mini-USB

Аккумулятор 240 мА·ч, 3.7 В
Питание 5 В, 1 А
Микрофон / динамик Есть
Языки	английский,венгерский,испанский,итальянский,немецкий,польский,румынский,русский,словацкий,украинский,французский,чешский,вьетнамский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class U3 и выше) карту емкостью 8-256 Гбайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы видеорегистратора.
- До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите видеорегистратор на лобовом стекле при помощи крепления.
2. Подключите зарядное устройство к гнезду прикуривателя.
3. Подключите зарядное устройство к разъему видеорегистратора.
4. Отрегулируйте положение видеорегистратора.
5. Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится синий индикатор.

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Примечание: Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Кнопки

Кнопка Функции
1	Нажмите кратко, для перехода в меню настроек.В режиме Записи видео нажмите, чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).В режиме Просмотра нажмите, чтобы продолжить просмотр видеофайла.Во время просмотра файла нажмите, для возврата в меню воспроизведения.
2	Нажмите кратко, для перехода в режим Воспроизведения.В режиме Воспроизведения нажмите, что бы посмотреть выбранный файл.В режиме Просмотра видео нажмите, чтобы приостановить просмотр видеофайла.В режиме Записи нажмите, что бы включить/выключить микрофон.
3	В режиме записи нажмите кратко, что бы сделать снимок.В меню нажмите, что бы выбрать предыдущий пункт меню.В режиме Воспроизведения нажмите, для перемотки назад.
4	Нажмите кратко, что бы остановить запись.В меню нажмите, что бы выбрать следующий пункт меню.В режиме Воспроизведения нажмите, для перемотки вперед.
Вкл	Нажмите, что бы включить дисплей.Нажмите для переключения между режимами отображения (только передняя, только внутрисалонная, две камеры)
Сброс Если устройство не отвечает, нажмите для сброса.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите 4, чтобы остановить запись. Нажмите 4 еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото В режиме	Записи видео нажмите кнопку 3, чтобы сделать снимок. Он будет сохранен автоматически.
Воспроизведение	В режиме Записи видео нажмите кнопку 2, чтобы попасть в режим Воспроизведения. Выберите файл с помощью кнопок 3 и 4, затем нажмите 2 для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение, а также прокрутить вперед / назад кнопками 3 / 4.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите 1, чтобы защитить текущую запись. Защищенные файлы не могут быть удалены или перезаписаны.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен.
Подзаряд батареи При	подключении устройства к источнику внешнего питания загорится синий индикатор.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
USB-подключение	При подключении устройства к ПК при помощи USB-кабеля появятся три опции подключения:1) Съемный диск: воспроизведение, копирование и удаление файлов.2) Запись: стандартный режим.3) Режим Веб камеры.

Примечание: Внутрисалонная камера устройства специально оптимизирована для непрерывной съемки в сложных условиях низкого освещения внутри салона автомобиля. Рекомендуем сохранять предоставленный режим «автоматическое черно-белое изображение». Запись будет производится с автоматическим включением/выключением инфракрасного прожектора в черно-белом режиме. Если включить режим "автоматическое переключение цветной записи на черно-белую", то при включении/выключении инфракрасного прожектора подсветки в переходных режимах работы возможно незначительное искажение некоторых цветов, не влияющее существенно на общее восприятие записываемого изображения. Видимое в ряде ситуаций красное свечение светодиодов инфракрасного прожектора является нормальным и требуется для обеспечения более качественной съемки видео в сложных условиях освещения.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru

Тип устройства: Видеорегистратор. Модель товара: NAVITEL RS2 DUO.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Регистрационный номер сертификата соответствия: №ЕАЭС RU С-СЗ.НВ22.В.00084/22, сроком действия: до 28.02.2027. Выдан согласно требованиям ТР ТС 020/2011 Органом по сертификации продукции Общества с ограниченной ответственностью "ТехРегламент" 09.03.2022.

Дата производства: указана в серийном номере на корпусе устройства в формате RS2DГГГГММ00000.

год месяц
