R2 Duo - Herd Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Videorekorder (Dashcam)
Marke	Navitel
Modell	R2 Duo (RS2 Duo)
Hauptkamera-Sensor	Sony STARVIS
Hauptkamera-Auflösung	1920x1080 (Full HD)
Hauptkamera-Winkel	136°
Rückkamera-Sensor	Sony STARVIS
Rückkamera-Auflösung	1920x1080 (Full HD)
Rückkamera-Winkel	143°
Prozessor	NTK96675
Display	2" IPS, 320x240
Aufnahmeformat	MP4
Fotoformat	JPG
MicroSD-Kartenunterstützung	Bis zu 256 GB, Klasse U3 oder höher
Akkukapazität	240 mAh Li-Pol
Stromversorgung	5V, 2A über Autoladegerät
USB-Anschlüsse	mini-USB, micro-USB
Infrarotbeleuchtung	Ja (für Innenkamera)
G-Sensor	Ja (automatische Dateisperre bei Aufprall)
Endlose Aufnahme (Loop-Aufnahme)	Ja (überschreibt älteste ungeschützte Dateien)
Parküberwachung	Ja (vibrationsaktivierte Aufnahme)
Audioaufnahme	Ein/Aus-Umschaltung
Datumsstempel	Ja
Reinigungshinweise	Linse sauber halten; trockenes Tuch verwenden; keine Chemikalien; vor Reinigung ausschalten
Sicherheitshinweise	Nicht zerlegen; von Feuer fernhalten; physische Stöße vermeiden; örtliche Gesetze beachten

Häufig gestellte Fragen - R2 Duo Navitel

Wie installiere ich die Navitel R2 Duo Dashcam?

Befestigen Sie das Gerät mit der mitgelieferten Halterung an der Windschutzscheibe. Schließen Sie das Autoladegerät an den Zigarettenanzünder und dann an den micro-USB-Anschluss des DVR an. Passen Sie die Kameraposition an. Bei eingeschalteter Stromversorgung leuchtet die blaue Anzeige, wenn es korrekt installiert ist.

Welche Art von Speicherkarte wird benötigt?

Verwenden Sie eine High-Speed-microSD-Karte der Klasse U3 oder höher mit einer Kapazität von 8 GB bis 256 GB. Es wird empfohlen, die Karte vor der ersten Verwendung im DVR zu formatieren.

Wie formatiere ich die SD-Karte?

Gehen Sie ins Menü, indem Sie Taste 1 drücken, wählen Sie 'SD-Karte formatieren' und bestätigen Sie. Durch die Formatierung werden alle Daten gelöscht und ist für eine optimale Leistung erforderlich.

Nimmt die Dashcam Audio auf?

Ja, sie nimmt standardmäßig Audio auf. Sie können das Mikrofon ein- oder ausschalten, indem Sie die Abwärtstaste (Taste 2 im Aufnahmemodus) drücken.

Was ist eine Endlosschleifenaufnahme und wie funktioniert sie?

Die Endlosschleifenaufnahme teilt das Video in Dateien mit einer festgelegten Dauer (z.B. 1/3/5 Minuten) auf. Wenn die Speicherkarte voll ist, werden die ältesten ungeschützten Dateien automatisch überschrieben, sodass eine kontinuierliche Aufnahme gewährleistet ist.

Wie sperre ich eine Videodatei, um zu verhindern, dass sie überschrieben wird?

Drücken Sie während der Aufnahme (REC-Modus) Taste 1. Es erscheint ein Schlüsselsymbol, das anzeigt, dass die Datei geschützt ist. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Zum Entsperren verwenden Sie die Menüoptionen 'Aktuell entsperren' oder 'Alle entsperren'.

Was ist die G-Sensor-Funktion?

Der G-Sensor erkennt plötzliche Stöße oder Vibrationen. Wenn ausgelöst, sperrt er automatisch die aktuelle Videodatei, um Beweise des Ereignisses zu sichern.

Wie funktioniert die Parküberwachung?

Wenn sich das Gerät im ausgeschalteten Zustand befindet und Vibrationen erkennt (z.B. durch einen Stoß), schaltet es sich automatisch ein und beginnt mit der Aufnahme. Die aufgenommene Datei wird gesperrt und geschützt.

Was soll ich tun, wenn das Gerät nicht mehr reagiert?

Drücken Sie die Reset-Taste mit einem spitzen Gegenstand (z.B. einer Büroklammer). Dadurch wird das Gerät neu gestartet. Vermeiden Sie einen Reset während der Aufnahme.

Kann ich die Dashcam ohne Stromanschluss verwenden?

Der eingebaute Akku (240 mAh) ist nur für Notaufnahmen (z.B. Parküberwachung) und sicheres Herunterfahren vorgesehen. Für den vollen Dauerbetrieb muss das Gerät über das Autoladegerät an eine externe Stromquelle angeschlossen werden.

BEDIENUNGSANLEITUNG R2 Duo Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL RS2 DUO ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

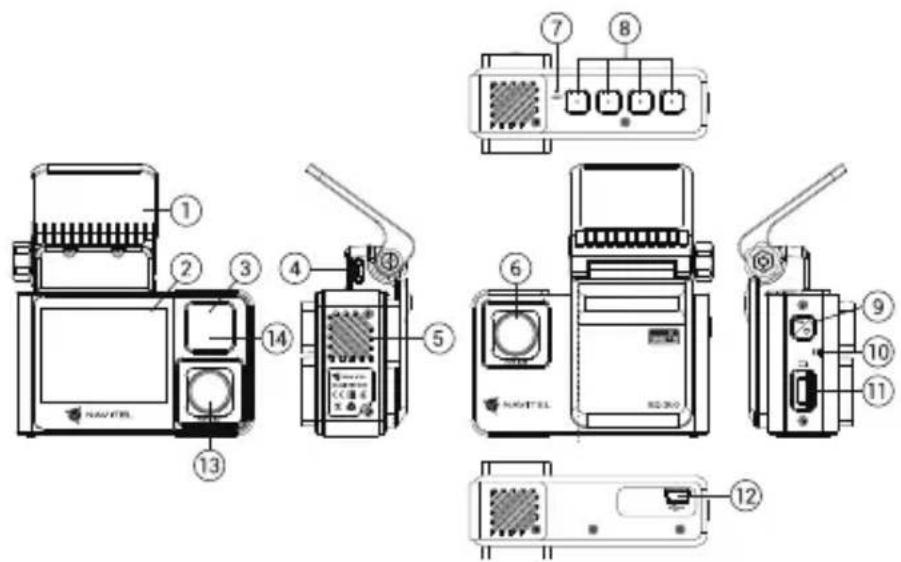

Anordnung des Geräts

1. Halter
2. Bildschirm
3. LED-Lichtanzeige
4. Micro-USB-Anschluss
5. Lautsprecher
6. Linse
7. Reset
8. Steuertasten
9. Ein/Aus Taste
10. Mikrofon
11. Einschub für microSD Karte
12. Mini-USB-Anschluss
13. Innenkammer
14. Infrarotstrahler

Spezifikationen

Hauptkamera	Kamerasensor SONY 307 (STARVIS)
	Videoauflösung 1920×1080
	Bildauflösung 2 MP
	Blickwinkel 136°
Rückfahrkamera	Kamerasensor SONY 307 (STARVIS)
	Videoauflösung 1920×1080
	Bildauflösung 2 MP
	Blickwinkel 143°
Prozessor NTK96675
Bildschirm 2", 320×240, IPS
Aufnahmeformat MP4
Bildformat JPG
MicroSD Kartenkapazität Max.	256 GB

USB mini-USB
Batterie Li-Pol, 240 mAh
Speisung 5 V, 2 A
Mikrofon / Lautsprecher Ja
Sprache	Englisch, Französisch, Deutsch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch, Ungarisch, Ukrainisch, Vietnamesisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class U3), die Kapazität sollte 8-256 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte blau leuchten.

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0 °C bis +35 °C. Lagerungstemperatur: +5 °C bis +45 °C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Tasten

DE

Taste Funktion
1	Drücken, um auf das Menü aufzurufen.Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.
2	Im modus Record drücken Sie zwischen den Modi Record und Playback um.Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Record die Nach drücken, um das Mikrofon ein- oder auszuschalten.
3	Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Menü drücken, um den vorherigen Menüpunkt auszuwählen.Im Wiedergabemodus drücken, um zurückzuspulen.
4	Im modus Record drücken, um die Aufnahme zu starten; erneut drücken, um zu stoppen.Im modus Menü drücken, um den vorherigen Menüpunkt auszuwählen.Im Wiedergabemodus drücken, um schnell vorzuspulen.
Ein/Aus Taste	Drücken Sie , um das Display einzuschalten.Drücken Sie diese Taste, um die Kameraansichtsmodi umzuschalten: nur Vorderseite; nur zurück; Rückseite über Vorderseite (Bild-in-Bild).
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Anmerkung: Die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die 4-Taste, um die Aufnahme zu beenden. Drücken Sie erneut 4, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto	Drücken Sie die 3-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback	Drücken Sie im modus Video (STBY) zweimal die 2, um in den Playback zu wechseln. Drücken Sie die 3 oben / 4 unten, um eine Datei auszuwählen. Drücken Sie die 2-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf 7, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die 3 oben / 4 unten für schnellen Vor- / Rücklauf.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video (REC) auf 1, um die aktuelle Aufnahme zu schützen. Geschützte Dateien können nicht gelöscht oder überschrieben werden.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die blue Kontroll leuchte.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
USB-Anschluss	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden drei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.3) PC-Kameramodus.

Hinweis: Die Innenraumkamera des Geräts ist speziell für Serienaufnahmen bei schwierigen Schwachlichtbedingungen im Fahrzeuginneren optimiert. Wir empfehlen, den voreingestellten Modus "automatisches Schwarz-Weiß-Bild" beizubehalten. Die Aufnahme erfolgt mit automatischem Ein- und Ausschalten des Infrarot-Strahlers im Schwarz-Weiß-Modus. Wenn Sie den Modus "automatische Umschaltung der Farbaufnahme auf Schwarz-Weiß-Bild" einschalten, kann es beim Ein-/Ausschalten des Infrarot-Strahlers in den Übergangsmodi zu einer leichten Verzerrung einiger Farben kommen, was die Gesamtwahrnehmung des aufgenommenen Bildes nicht wesentlich beeinträchtigt. Das in manchen Situationen sichtbare rote Glühen der LEDs des IR-Lichts ist normal und wird benötigt, um bessere Videoaufnahmen bei schwierigen Lichtverhältnissen zu gewährleisten.
