Tipas	Nešiojamasis vaizdo įrašymo įrenginys (važiavimo vaizdo registratorius)
Prekės ženklas	Navitel
Modelis	R2 Duo (RS2 Duo)
Pagrindinės kameros jutiklis	Sony STARVIS
Pagrindinės kameros skiriamoji geba	1920x1080 (Full HD)
Pagrindinės kameros kampas	136°
Galinės kameros jutiklis	Sony STARVIS
Galinės kameros skiriamoji geba	1920x1080 (Full HD)
Galinės kameros kampas	143°
Procesorius	NTK96675
Ekranas	2 colių IPS, 320x240
Įrašo formatas	MP4
Nuotraukos formatas	JPG
„MicroSD“ atminties kortelės palaikymas	Iki 256 GB, U3 klasės ar aukštesnės
Akumuliatoriaus talpa	240 mAh Li-Pol
Maitinimas	5V, 2A per automobilio įkroviklį
USB prievadai	mini-USB, micro-USB
Infraraudonasis apšvietimas	Taip (salono kamerai)
G-sensorius	Taip (automatinis failo užrakinimas smūgio metu)
Ciklinis įrašymas	Taip (perrašo seniausius neapsaugotus failus)
Stovėjimo stebėjimas	Taip (vibracijos suaktyvintas įrašymas)
Garso įrašymas	Įjungimo / išjungimo perjungimas
Datos antspaudas	Taip
Valymo instrukcijos	Laikykite objektyvą švarų; naudokite sausą šluostę; nenaudokite chemikalų; išjunkite prieš valydami
Saugos priemonės	Neišardykite; laikykite atokiai nuo ugnies; venkite fizinių smūgių; laikykitės vietinių įstatymų

Dažnai užduodami klausimai - R2 Duo Navitel

Kaip įdiegti 'Navitel R2 Duo' važiavimo vaizdo registratorių?

Pritvirtinkite prietaisą prie priekinio stiklo naudodami pateiktą laikiklį. Prijunkite automobilio įkroviklį prie cigarečių degiklio lizdo, o tada prie DVR micro-USB prievado. Sureguliuokite kameros padėtį. Įjungus, jei įdiegta teisingai, užsidegs mėlynas indikatorius.

Kokios atminties kortelės reikia?

Naudokite didelės spartos 'microSD' kortelę, U3 klasės ar aukštesnės, talpa nuo 8 GB iki 256 GB. Prieš pirmąjį naudojimą rekomenduojama suformatuoti kortelę DVR.

Kaip suformatuoti SD kortelę?

Paspauskite mygtuką 1, kad patektumėte į meniu, pasirinkite 'Formatuoti SD kortelę' ir patvirtinkite. Formatavimas ištrina visus duomenis ir yra būtinas optimaliam veikimui.

Ar važiavimo vaizdo registratorius įrašo garsą?

Taip, pagal nutylėjimą jis įrašo garsą. Mikrofoną galite įjungti arba išjungti paspausdami žemyn mygtuką (mygtukas 2 įrašymo režimu).

Kas yra ciklinis įrašymas ir kaip jis veikia?

Ciklinis įrašymas padalija vaizdo įrašą į nustatytos trukmės failus (pvz., 1/3/5 minučių). Kai atminties kortelė pilna, seniausi neapsaugoti failai automatiškai perrašomi, užtikrinant nuolatinį įrašymą.

Kaip užrakinti vaizdo failą, kad jis nebūtų perrašytas?

Įrašymo metu (REC režimas) paspauskite mygtuką 1. Pasirodys rakto piktograma, rodanti, kad failas yra apsaugotas. Apsaugotų failų negalima ištrinti ar perrašyti. Norėdami atrakinti, naudokite meniu parinktis 'Atrakinti esamą' arba 'Atrakinti visus'.

Kokia yra G-sensoriaus funkcija?

G-sensorius aptinka staigų smūgį ar vibraciją. Kai suaktyvinamas, jis automatiškai užrakina esamą vaizdo failą, kad išsaugotų įvykio įrodymus.

Kaip veikia stovėjimo stebėjimas?

Kai prietaisas yra išjungtas ir aptinka vibraciją (pvz., nuo smūgio), jis automatiškai įsijungia ir pradeda įrašyti. Įrašytas failas yra užrakintas ir apsaugotas.

Ką daryti, jei prietaisas nereaguoja?

Paspauskite atstatymo mygtuką aštriu daiktu (pvz., sąvaržėle). Tai iš naujo paleis prietaisą. Venkite atlikti atstatymą įrašymo metu.

Ar galiu naudoti važiavimo vaizdo registratorių neprijungęs prie maitinimo?

Įmontuotas akumuliatorius (240 mAh) skirtas tik avariniam įrašymui (pvz., stovėjimo stebėjimui) ir saugiam išjungimui. Norint visiškai nuolat veikti, prietaisas turi būti prijungtas prie išorinio maitinimo šaltinio per automobilio įkroviklį.

NAUDOJIMO INSTRUKCIJA R2 Duo Navitel

NAVITEL RS2 DUO yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkciju ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

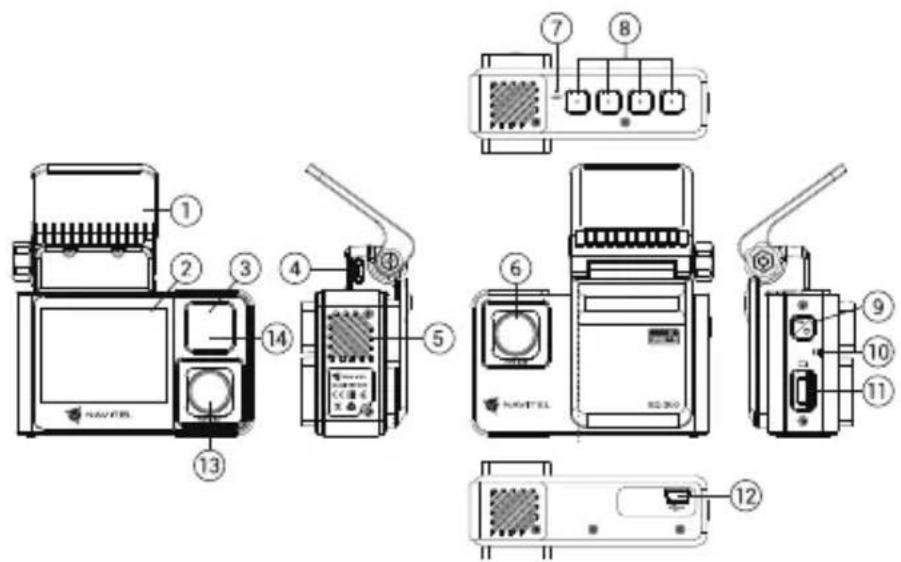

lrenginio išdėstymas

1. Atramos jungtis
2. EkranasEkranas
3. Indikatorius
4. Micro-USB lizdas
5. Garsiakalbis
6. Objektyv
7. Atkurti
8. Valdymo mygtukai
9. Jungimo mygtukas
10. Mikrofonas
11. MicroSD kortelès lizdas
12. Mini-USB lizdas
13. Salono kamera
14. Infraraudonujų spindulių prožektorius

Specifikacijos

Pagrindinė kamera	Kameros jutiklis SONY	307 (STARVIS)
	Vaizdo raiška 1920×1	080
	Skiriamoji geba 2 MP
	Rodymo kampas 136°
Galinio vaizdo kamera	Kameros jutiklis SONY	307 (STARVIS)
	Vaizdo raiška 1920×1	080
	Skiriamoji geba 2 MP
	Rodymo kampas 143°
Procesorius NTK96675
Ekranas 2", 320×240, IPS
Įrašymo formatas MP4
Atvaizdo formatas JPG
MicroSD kortelės talpa Maks.		256 GB

USB mini-USB
Baterija Li-Pol, 240 mAh
Galia 5 V, 2 A
Mikrofonas / garsiakalbis Yra
Kalba	anglų, Čekų, ispanų, italų, lenkų, prancūzų, rumunų, rusų, slovakų, ukrainiečių, vengrų, vokiečių, vietnamiečių

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Montavimas

1. Idėkite microSD kortelę i DVR. Naudokite didelės spartos SD kortelę (U3 ar aukštesnės klasės); 8-256 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• Irenginj pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilini jkrovikli prijunkite prie cigarečių degiklio lizdo.
• Micro-USB sąsają prijunkite prie automobilinio jkroviklio, naudodami jkroviklio ilginamaji laidą.Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia mėlyna indikatoriaus lemputė.

Atsargumo priemonės

• Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgme: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš ji valydami.
  • Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

Mygtukai

Mygtukas Funkcijos
1	Paspauskite mygtuką, norėdami jjungti meniu.Paspauskite mygtuką Įrašymo režimu (REC), kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).Paspauskite mygtuką Atkūrimas režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą.
2	Paspauskite šį mygtuką Įrašymo režimu, norėdami perjungti Įrašymo ar Atkūrimas režimus.Paspauskite šį mygtuką Atkūrimas režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą.Paspauskite mygtuką Aukštyn Įrašymo režimu, kad jjungtumėte / išjungtumėte mikrofoną.
3	Paspauskite šį mygtuką Fotografavimo režimu, kad galėtumėte fotografuoti.Paspauskite meniu mygtuką, kad pasirinktumėte ankstesnį meniu punktą.Atkūrimo režimu paspauskite, jei norite atsukti atgal.
4	Paspauskite šį mygtuką Įrašymo režimu, kad pradėtumėte įrašymą; norėdami sustabdyti, paspauskite jį dar kartą.Paspauskite meniu mygtuką, kad pasirinktumėte kitą meniu punktą.Atkūrimo režimu paspauskite, jei norite pirmyn.
Jjungimo mygtukas	Paspauskite, kad jjungtumėte ekraną.Paspaudus perjungiami fotoaparato vaizdo režimai: tik priekyje; tik atgal; atgal per priekį (paveikslėlis paveikslėlyje).
Atkurti Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba: jrengtas akumuliatorius skirtas tik avariniam jvykiui parkavimosi režimu ir teisingam jrenginio išjungimui, atjungiant maitinimą; visaverčiam jrenginio darbui bet kokiu režimu jrenginiui reikia nuolatinio maitinimo šaltinio.

lrenginio funkcijos

SD kortelės formatavimas	microSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas (mirksi mėlyna indika toriaus lemputė). Paspauskite mygtuką 4, kad sustabdytumėte įrašymą. Dar kartą paspauskite 4, kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Fotografavimo Įrašymo	režimu (STBY) paspauskite 3 mygtuką, norėdami fotografuoti (išsaugoma automatiškai).
Atkūrimas	įrašymo režimu (STBY) paspauskite 2 mygtuką, kad įjungtumėte atkūrimo režimą; norėdami pasirinkti failą, paspauskite 3 ir 4 mygtukus; paspauskite 2 mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite 2 mygtuką, kad pristabdytumėte / vėl paleistumėte failą; paspauskite 3 ir 4 mygtukus, norėdami pasukti pirmyn / atgal.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokią tvarka, kokia jie buvo sukurti.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Užrakto failas	Įrašymo režimu (REC) paspauskite 1 mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Tada paspauskite Užrakinti esamą įrašą arba Užrakinti viską mygtuką.
Žyma Ši funkcija	eidžia pridėti įrašo datos žymą.
G-jutiklis Transporto priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo	Aptikus vibravimą, kai įrenginys yra išjungtas, jis automatiškai įsijungs ir paleis įrašymą. Failas monitorius bus apsaugotas (užrakintas).
Baterija Įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega mėlyna indikatoriaus lemputė.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti šjungti ekraną meniu.
USB-jungtis	Prijungus įrenginį prie kompiuterio USB kabeliu, atsiranda trys prijungimo parinktys:1) Mass Storage: paleiskite, nukopijuokite ir ištrinkite failus.2) Record: standartinis režimas.3) PC kameros režimas.

Pastaba: Irenginio vidaus kamera yra specialiai optimizuota nepertraukiamam fotografavimui sudėtingomis prasto apšvietimo sąlygomis transporto priemonės viduje. Rekomenduojame palikti iš anksto nustatytą režimą "automatinis juodai baltas vaizdas". Irašymas bus atliekamas automatiškai jungiant / išjungiant infraraudonujų spindulių šviestuvą juodai balto vaizdo režimu. Jei jjungsite režimą "automatinis spalvoto vaizdo įrašymo perjungimas į juodai baltą", tuomet jjungiant / išjungiant infraraudonujų spindulių apšvietėją pereinamaisiais režimais galimas nedidelis kai kurių spalvų iškraipymas, kuris neturi didelės įtakos bendram įrašyto vaizdo suvokimui. Kai kuriose situacijose matomas raudonas infraraudonujų spindulių šviesos diodų švytėjimas yra normalus reiškinys ir reikalingas siekiant užtikrinti geresnį vaizdo filmavimą esant sudėtingoms apšvietimo sąlygoms.
