РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPK5007 Manta

Инструкция использования

Разъем для антенны FM.

2.РАЗЪЕМ ПОСТОЯННОГО ТОКА 12В

Для подключения внешнего питания постоянного тока 12 В

3.ПИТАНИЕ

Выключатель питания РАЗЬЕМ ПОСТОЯННОГО ТОКА12В, РАЗЬЕМ ПЕРЕМЕННОГО ТОКА, выключение переменного или постоянного тока.

4. РАЗЪЕМ ПЕРЕМЕННОГО ТОКА

Переменный ток 230В\~,50Гц

ПЕРЕДНЯЯ ПАНЕЛЬ

1 СВЕТОДИОДНЫЙ ДИСПЛЕЙ
2 ГРОМКОСТЬ
3 ЭФФЕКТЫ ДИ-ДЖЕЯ

Нажать, чтобы выбрать разные музыкальные эффекты.

4 СЛЕДУЮЩИЙ ПОРТ USB В

Нажать кнопку, чтобы выбрать следующий порт USB В

5 ПРЕДЫДУЩИЙ ПОРТ USB В

Нажать кнопку, чтобы выбрать предыдущий порт USB В

6 ГРОМКОСТЬ USB В

Используется для изменения уровня громкости USB В

7 ПАУЗА USB В

Нажать кнопку, чтобы остановить USB B

8 ПОРТ USB В

Нажать, чтобы выбрать режим USB В.

9 Порт USB В

10 ГРОМКОСТЬ ГИТАРЫ
11 ГРОМКОСТЬ МИКРОФОНА
12 ЭХО
13 Разъем подключения ГИТАРЫ
14 Освещенные доска

15 Разъем МИКРОФОНА
16 ЛИНЕЙНЫЙ АУДИО РАЗЪЕМ

Место подключения ЛИНЕЙНОГО разъема входного сигнала.

17 Диод ПИТАНИЯ
18 РАЗЪЕМ АУДИО AUX Место

подключения разъема аудио-сигнала AUX.

19 Порт USB A
20 РЕЖИМ ОЖИДАНИЯ
21 ПОРТ USB А

Нажать, чтобы выбрать режим USB A.

22 ΠΑΥЗА USB A

Нажать кнопку, чтобы остановить USB A

23 ГРОМКОСТЬ USB А

Используется для изменения уровня громкости USB А

24 USB A PREV< (ПРЕДЫДУЩИЙ)

Нажать, чтобы выбрать предыдущий в режиме USB A

25 USB A NEXT (СЛЕДУЮЩИЙ)

Нажать, чтобы выбрать следующий в режиме USB А

26 MEHIO

Переключатель выбора меню.

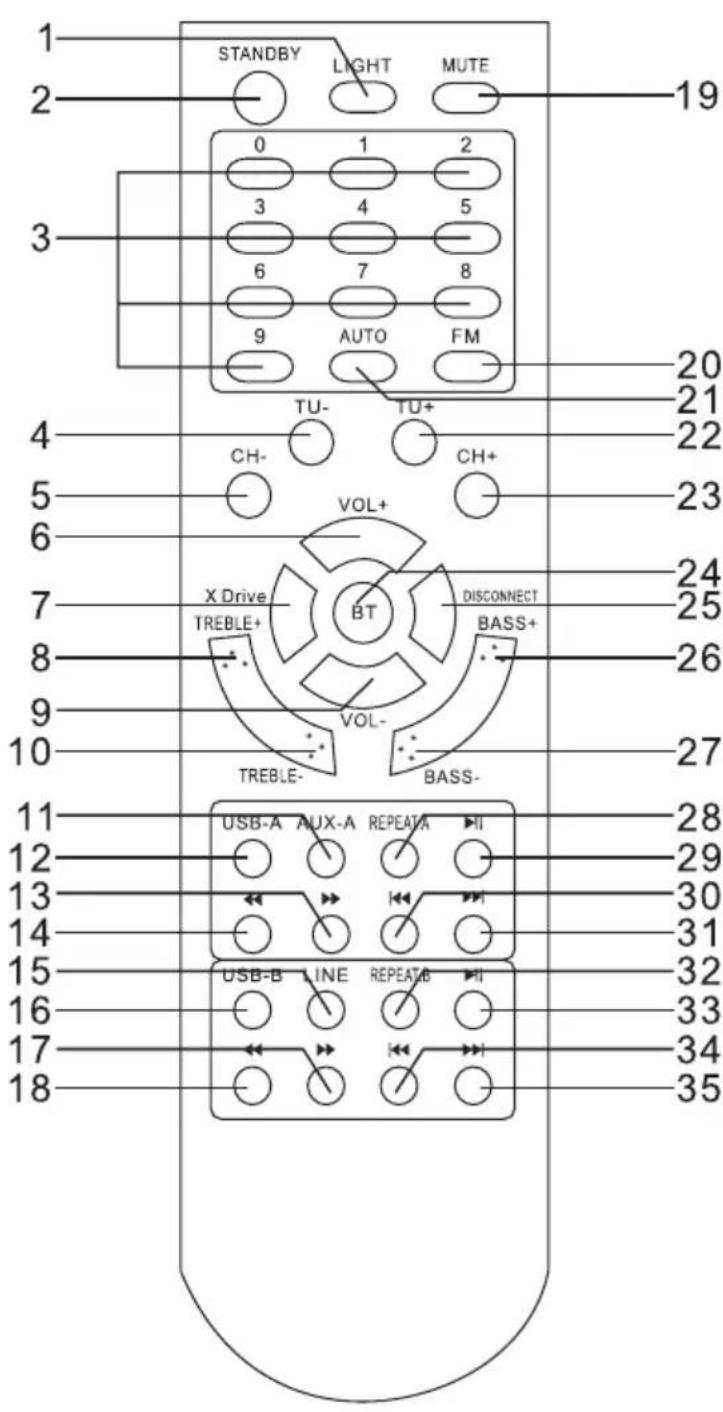

ПУЛЬТ

1 2 3 4 5 6 7 8 9 AUTO FM TU- TU+ CH- CH+ VOL+ X Drive TREBLE+ BT DISCONNECT BASS+ VOL- TREBLE- BASS- USB-A AUX-A REPEATA USB-B LINE REPEATB 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

1. LIGHT
2. STANDBY
3. NUMBER BUTTON
4. TUNING-
5. CHANNEL-
6. VOLUME+
7. X DRIVE
8. TREBLE+
9. VOLUME-
10. TREBLE-
11. AUX-A
12. USB-A
13. USB-A F.WARD
14. USB-A B.WARD
15. LINE
16. USB-B
17. USB-B F.WARD
18. USB-B B.WARD
19. MUTE
20. FM
21. AUTO
22. TUNING+
23. CHANNEL+
24. BT
25. DISCONNECT
26. BASS+
27. BASS-
28. USB-A REPEAT
29. DABSE
30. BREAOUS
31. NGB7A
32. USB-B REPEAT
33. 日A B SE
34. BREEBOUS
35. NGBB

ЭКСПЛУАТАЦИЯ

Стандартная работа

1 Необходимо убедиться, что питание отключено, а затем подключить соответствующие разъемы.
2 Затем включить питание и подождать 3-4 секунды, чтобы включились функции колонки.
3 Нажав кнопку INPUT (ВХОД) на передней панели или пульте, нужно выбрать источник звука, чтобы на дисплее появилось одно из уведомлений: AUX, LINE IN, USB A, BT,TUNER
4 Чтобы отрегулировать уровень звука, необходимо воспользоваться регулятором VOLUME (ГРОМКОСТЬ) на передней панели или кнопкой VOL+/- на пульте.
5 Нажмите кнопку МЕНЮ на передней панели, чтобы отобразить TREBLE, BASS, XDRIVE,LIGHT MODE, VOLUME, затем поворачивать регулятор ГРОМКОСТЬ (VOLUME), чтобы изменять высокие тона, басы, световой режим и звуковые эффекты.
6 Чтобы отобразить режимы SCRATCH, REVERB, BEAT BOX, YEAH, OFF, следует нажать кнопку DJ на пульте, а затем с помощью регулятора DJ выбрать звуковой эффект.
7 Затем нажать кнопку LIGHT MODE (СВЕТОВОЙ РЕЖИМ) на пульте, чтобы выбрать один из режимов: OFF, R, G, B, RG, RB, GB, RGB, AUTO, DEMO.
8 Чтобы выключить звук, нажмите кнопку MUTE и повторно нажмите ее, чтобы сбросить настройки. Чтобы выключить/включить эффект басов, нажмите на пульте кнопку X Drive.

Управление цветами света

Чтобы управлять световым режимом, нажмите на панели колонки меню „Speaker“ (меню колонки) или кнопку „light model“ (световая модель) на пульте

• R = мигающий красный свет
• G = мигающий зеленый свет
• В = мигающий голубой свет

• RG = мигающий красный и зеленый свет
• RB = мигающий красный и голубой свет
• GB = мигающий зеленый и голубой свет
- RGB = мигающий красный, зеленый и голубой свет
• Auto = последовательно мигающие цвета.

- Demo = свет мигает и меняет цвет, как если бы он реагировал на ритм музыки.

Функции тюнера

1 Прежде чем воспользоваться функцией радио, нужно подсоединить прилагаемую антенну. Антенну необходимо отрегулировать для лучшего приёма.
Затем нажмите кнопку INPUT (ВХОД) на передней панели или (amplifier) на пульте, чтобы выбрать функцию „FM”.
2 При помощи кнопок СН+/СН- на пульте выберите ранее настроенные радиостанции.
3 На пульте нужно нажать или удерживать кнопки TU+/TU-, чтобы вручную выбрать радиочастоту.
4 Затем нажмите кнопку AUTO на пульте – устройство просканирует радиоканалы от низких до высоких частот и последовательно запомнит каналы.

Функция КАРАОКЕ

1 Устройство автоматически обнаруживает подключение микрофонов MIC1 и MIC2.

Необходимо выключить громкость микрофона и постепенно отрегулировать ее после подключения микрофона.

2 Нажмите на пульте кнопку M.VOL+/- , чтобы изменить громкость микрофона.

3 Чтобы изменить уровень эха микрофона, нажмите на пульте кнопку ECHO+/-.

Внимание: Во избежание эффекта «завывания» микрофона, не следует касаться его верхней части во время пения. Во избежание эффекта «завывания» необходимо постепенно регулировать громкость микрофона.

Подсоединение и отсоединение устройств с помощью функции Bluetooth

• Необходимо отключить все устройства Bluetooth, ранее подключенные к системе.
• На телефоне или другом проигрывателе музыки необходимо включить функцию Bluetooth.
  • В режиме Bluetooth настроить систему усиления звука. Мигающий голубой диод ВТ на светодиодном дисплее означает режим соединения.
• На телефоне или другом проигрывателе музыки необходимо включить функцию поиска устройств Bluetooth.
• Из списка обнаруженных устройств нужно выбрать HIGO-10/100.
• Затем подтвердите выбор кнопкой OK или YES (ДА), чтобы соединить систему с телефоном или устройством для воспроизведения музыки.
• Если система защищена, нужно ввести пароль 0000, непрерывно горящий голубой светодиод означает успешное соединение.
• Чтобы отсоединить устройство Bluetooth, нажмите кнопку DISCONNECT (ОТСОЕДИНИТЬ).

Функция чтения USB

Интерфейс USB А

Оборудование имеет два порта USB. Чтобы выбрать USB А, нажмите кнопку INPUT (ВХОД), а затем вставьте USB, чтобы воспроизвести музыку.

ВАЖНО: Порт USB пригоден только для передачи данных; не следует подключать к этому порту другие устройства. Не рекомендуется использовать удлинители USB.

Функция REC-USB (ЗАПИСИ)

Кнопки RECORD (ЗАПИСЬ), PAUSE (ПАУЗА), PLAYBACK (ВОСПРОИЗВЕДЕНИЕ) предназначены только для регистрации (записи) звука. Разъем REC USB — это разъем для записи музыки. Функция записи работает только в режимах AUX, LINE IN, BT, FM.

1 Кнопка записи: Вставьте устройство USB и нажмите кнопку записи; на дисплее на несколько секунд появится сообщение WAITING (ОЖИДАНИЕ), а затем RECORDING (ЗАПИСЬ) прямо перед нажатием кнопки старт.

2 Кнопка RECORD (ЗАПИСЬ): Нужно нажать данную кнопку в режиме записи; на дисплее на несколько секунд появится сообщение WAITING (ОЖИДАНИЕ). Затем начнется воспроизведение записанных файлов.
3 Кнопка PAUSE (ПАУЗА): Чтобы остановить запись, нажмите кнопку PAUSE (ПАУЗА); повторное нажатие продолжит воспроизведение.

РАЗЪЕМ НАУШНИКОВ

Для индивидуального прослушивания необходимо вставить штекер наушников диаметром 6.3 мм в разъем (PHONE JACK) РАЗЪЕМ ДЛЯ НАУШНИКОВ. Выход из SPEAKER (КОЛОНКИ) будет автоматически заблокирован.

ПРЕДУПРЕЖДЕНИЕ: ДЛИТЕЛЬНОЕ ПРОСЛУШИВАНИЕ ЗВУКОВ ВЫСОКОЙ МОЩНОСТИ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ СЛУХА.
