Tipo di prodotto	Cassa Bluetooth per Karaoke
Modello	SPK5007
Marca	Manta
Alimentazione	AC 230V~50Hz o DC 12V
Ingressi	USB A, USB B, AUX (3.5mm), LINE, MIC (6.3mm), GUITAR (6.3mm), Antenna FM
Uscite	Cuffie (6.3mm), Altoparlanti integrati
Display	LED
Bluetooth	Sì (con funzione DISCONNECT)
Radio	Sintonizzatore FM con scansione manuale/automatica e memoria preselezioni
Effetti DJ	Scratch, Riverbero, Beat Box, Yeah, DJ Off
Karaoke	Sì, con volume microfono, controllo eco e ingresso chitarra
Modalità illuminazione	R, G, B, RG, RB, GB, RGB, Auto, Demo
Telecomando	Sì (infrarossi)
Pannello di controllo	Pulsanti e manopole sul pannello frontale, telecomando
Riproduzione USB	Supporta USB A e USB B per la riproduzione musicale
Standby	Sì
Accessori inclusi	Telecomando, antenna FM, manuale utente
Caratteristiche di sicurezza	Protezione da surriscaldamento, requisiti di ventilazione, linee guida per il cavo di alimentazione
Manutenzione	Pulire con panno asciutto, nessun solvente chimico
Riparabilità	Non tentare di modificare o riparare; contattare personale di assistenza qualificato

Domande frequenti - SPK5007 Manta

Come posso accoppiare il mio telefono con la cassa tramite Bluetooth?

Accendi la cassa e impostala in modalità Bluetooth (premi INPUT A finché non appare BT-A). Sul telefono, cerca dispositivi Bluetooth e seleziona "SPK5007". Se richiesto, inserisci il codice 0000. Una luce blu fissa indica una connessione riuscita.

Come posso utilizzare la funzione karaoke?

Inserisci un microfono nel jack MIC e/o una chitarra nel jack GUITAR. Regola il volume del microfono (MIC VOLUME) e l'eco (ECHO) sul pannello frontale. Non toccare la parte superiore del microfono per evitare l'effetto Larsen.

Come posso preselezionare le stazioni radio?

Premi il tasto FM per selezionare la modalità radio. Premi il tasto AUTO sul telecomando per eseguire la scansione e memorizzare automaticamente le stazioni. Usa CH+/CH- per passare da una stazione memorizzata all'altra.

Come posso cambiare gli effetti di illuminazione?

Premi il pulsante LIGHT sul telecomando oppure premi MENU e poi ruota la manopola VOLUME/MULTI per selezionare una modalità. Le opzioni includono R, G, B, RG, RB, GB, RGB, Auto e Demo.

Quali sono gli effetti DJ e come si usano?

Premi il pulsante DJ sul pannello frontale per scorrere tra le modalità Scratch, Riverbero, Beat Box, Yeah e DJ Off. Quindi ruota la manopola DJ per regolare l'effetto a tuo piacimento.

Posso collegare due chiavette USB contemporaneamente?

Sì. Premi INPUT A per selezionare USB A e INPUT B per selezionare USB B. Puoi riprodurre musica da entrambi e controllarli indipendentemente usando i controlli dedicati sul pannello frontale.

Come posso collegare un dispositivo audio esterno?

Usa un cavo AUX per collegare il dispositivo al jack AUX AUDIO INPUT, oppure un cavo LINE al jack LINE IN. Premi INPUT A o INPUT B per selezionare la modalità corrispondente.

La cassa non si accende. Cosa devo fare?

Controlla che il cavo di alimentazione sia saldamente collegato a una presa AC funzionante (230V) o a una fonte DC 12V. Assicurati che l'interruttore POWER sia impostato sulla posizione corretta (AC o DC). Se ancora non funziona, consulta un tecnico qualificato.

Come posso regolare bassi e alti?

Premi il tasto MENU sul pannello frontale per scorrere tra le opzioni BASS, TREBLE, XDRIVE, AUTO, MAIN. Ruota la manopola VOLUME per regolare il parametro desiderato.

Come pulire la cassa?

Usa un panno pulito e asciutto per pulire l'esterno. Non utilizzare solventi chimici o acqua. Evita di far entrare umidità nelle aperture.

MANUALE UTENTE SPK5007 Manta

Presa d'ingresso dell'antenna FM.

2. INGRESSODC 12V

Per collegare alimentazione esterna DC 12V

3.ALIMENTAZIONE

Interruttore alimentazione INGRESSO DC 12V, INGRESSO AC, spegnimento AC o DC.

4. INGRESSO AC

AC 230V\~,50Hz

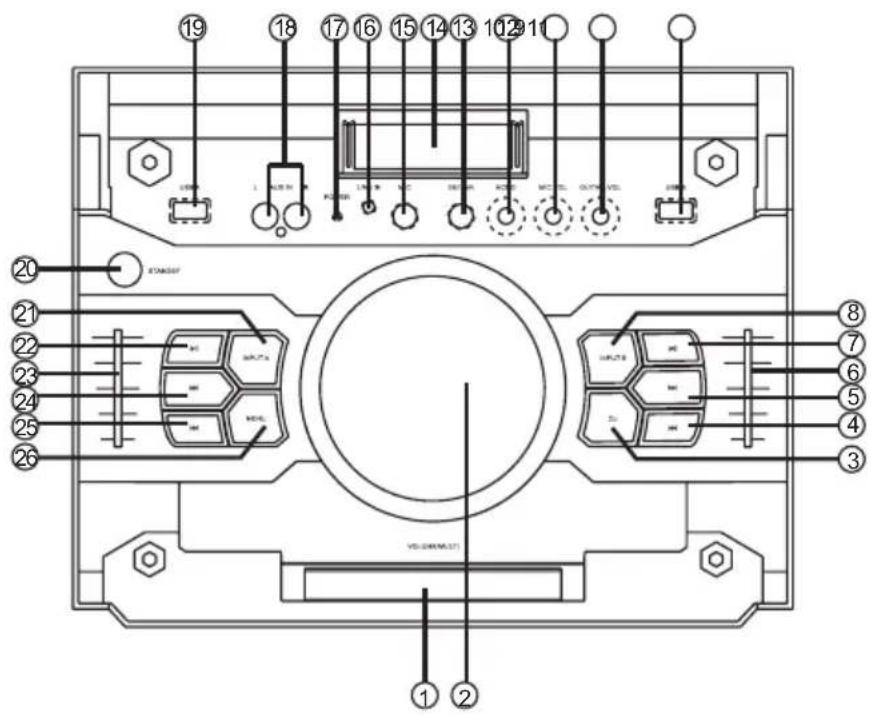

PANNELLO ANTERIORE

E' necessario premere per selezionare diversi effetti musicali.

4 INGRESSO SUCCESSIVO USB B

E' necessario premere per selezionare l'ingresso successivo USB B

5 INGRESSO PRECEDENTE USB B

E' necessario premere per selezionare l'ingresso precedente USB B

6 VOLUME USB B

Utilizzare per cambiare il volume dell'USB B

7 PAUSA USB B

E' necessario premere il tasto per fermare l'USB B

8 INGRESSO USB B

E' necessario premere per selezionare la modalità USB B.

13 Presa per collegamento CHITARRA

14 Bordo illuminato

15 Presa d'ingresso del MICROFONO

16 INGRESSO AUDIO LINEARE Luogo collegamento lineare che raggruppa il segnale d'uscita.

17 Diodi d'ALIMENTAZIONE

18 INGRESSO AUDIO AUX Luogo di collegamento che raggruppa il segnale audio AUX.

19 Presa d'ingresso USB A

20 MODALITA' DI STAND BY

21 INGRESSO USB A E' necessario premere per selezionare la modalità USB A.

22 PAUSA USB A E' necessario premere il tasto per fermare l'USB A

23 VOLUMEUSB A Utilizzare per cambiare il volume dell'USB A

24 USB A PREV< (PRECEDENTE) E'

necessario premere il tasto per selezionare il precedente in modalità USB A

25 USB A NEXT (SUCCESSIVO)E'

necessario premere il tasto per selezionare il successivo in modalità USB A

26 MENU Tasto selezione menu.

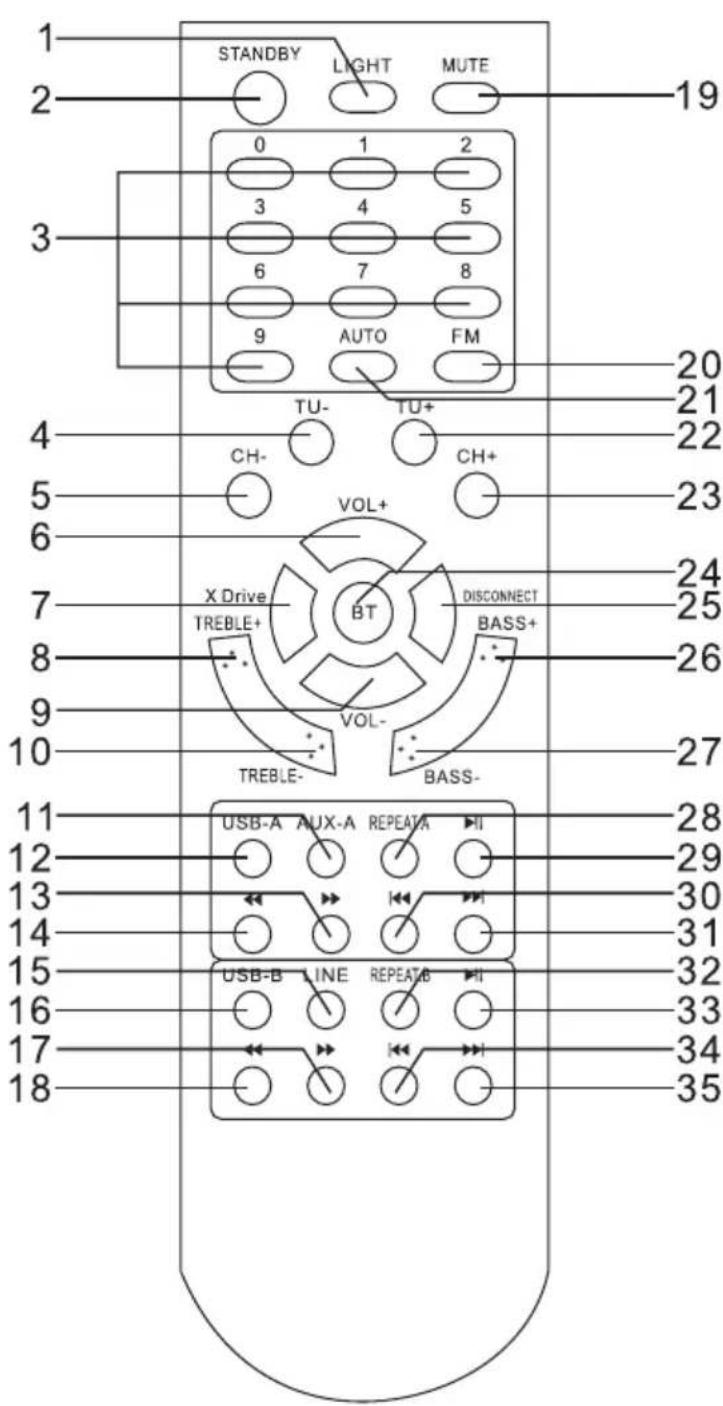

TELECOMANDO

1. LIGHT
2. STANDBY
3. NUMBER BUTTON
4. TUNING-
5. CHANNEL-
6. VOLUME+
7. X DRIVE
8. TREBLE+
9. VOLUME-
10. TREBLE-
11. AUX-A
12. USB-A
13. USB-A F.WARD
14. USB-A B.WARD
15. LINE
16. USB-B
17. USB-B F.WARD
18. USB-B B.WARD
19. MUTE
20. FM
21. AUTO
22. TUNING+
23. CHANNEL+
24. BT
25. DISCONNECT
26. BASS+
27. BASS-
28. USB-A REPEAT
29. DABSE
30. BREAOUS
31. NEBTA
32. USB-B REPEAT
33. 日A BSE
34. BREEBOUS
35. N687B

UTILIZZO

Funzionamento standard

1 E' necessario assicurarsi che l'alimentazione sia scollegata e in seguito collegare i gius ingressi.
2 Successivamente è necessario collegare all'alimentazione e attendere 3-4 secondi in modo che si accendano le funzioni volume.
3 Premendo il tasto INPUT (INGRESSO) sul pannello anteriore o sul telecomando è necessario selezionare la fonte audio in modo che sullo schermo compaia uno dei comunica: AUX,LINE IN,USB A,BT,TUNER
4 Per regolare il livello del suono è necessario girare la manopola VOLUME nel pannello anteriore o premere VOL+/- sul telecomando.
5 Premi il tasto MENU nel pannello anteriore per mostrare TREBLE, BASS, XDRIVE, LIGHT MODE, VOLUME, successivamente gira la manopola VOLUME per cambiare i toni al, i bassi, la modalità luce e gli ee del suono.
6 Per mostrare le modalità SCRATCH, REVERB, BEAT BOX, YEAH, OFF è necessario premere DJ sul telecomando, utilizzando successivamente la manopola DJ per selezionare l'eeo del suono desiderato.
7 Successivamente è necessario premere il tasto LIGHT MODE (MODALITA' LUCI) sul telecomando per effettuare la giusta scelta della modalità fra: OFF, R, G, B, RG, RB, GB, RGB, AUTO, DEMO.
8 Per disattivare il suono è necessario premere il tasto MUTE, premendolo nuovamente sarà possibile resettare la modalità. Per spegnere/accendere l'effetto bassi è necessario premere sul telecomando il tasto X Drive.

Impostazione colori delle luci

Per impostare la modalità delle luci è necessario premere sul pannello del volume il menu “Speaker” (menu dell’altoparlante) o premere “light model” (modello luci) sul telecomando

• R = luce rossa lampeggiante
• G = luce verde lampeggiante
• B = luce blu lampeggiante
• RG = luci rossa e verde lampeggianti
- RB = luci rossa e blu lampeggianti

• GB = luci verdi e blu lampeggianti
• RGB = luci rossa, verde e blu lampeggianti
• Auto = sequenza di colori lampeggian.
- Demo = le luci lampeggiano e cambiano colore come se reagissero al ritmo della musica.

Funzioni del sintonizzatore

1 Prima di iniziare ad ulizzare le funzioni radio è necessario collegare l'antenna presente nel kit. L'antenna deve essere regolata al fine di ottenere la migliore ricezione possibile.

Successivamente è necessario premere INPUT (INGRESSO) sul pannello anteriore o (amplifier) sul telecomando per selezionare la funzione "FM".

2 Ulizzando i tas CH+/CH- sul telecomando bisogna scegliere la stazione radio impostata in precedenza.
3 Sul telecomando è necessario premere o tenere premuto il tasto TU+/TU- per scegliere manualmente la frequenza della radio.
4 Successivamente è necessario premere il tasto AUTO sul telecomando – il dispositivo fa uno scan dei canali radio dalle frequenze basse a quelle alte e successivamente memorizza i canali.

Funzione KARAOKE

1 Il dispositivo riconosce automaticamente il collegamento dei microfoni MIC1 eMIC2.
E' necessario disattivare il volume dei microfoni e regolare gradualmente dopo avere collegato il microfono.
2 Sul telecomando è necessario premere il tasto M.VOL+/- per cambiare il volume del microfono.
3 Per cambiare i livelli dell'eco del microfono è necessario premere sul telecomando il tasto ECHO+/-.

Attenzione: Per evitare l'effetto ululato del microfono non bisogna toccare la sua parte superiore mentre si canta. Per evitare l'effetto ululato è necessario regolare gradualmente il volume del microfono.

Collegamento e scollegamento di dispositivi con l'ausilio della funzione Bluetooth

- E' necessario scollegare tutti i dispositivi Bluetooth collegati in precedenza al sistema.

• Sul telefono o su un altro riproduttore di musica è necessario attivare la funzione Bluetooth.
• In modalità Bluetooth è necessario impostare il sistema audio. Il diodo blu lampeggiante BT sullo schermo LED indica la modalità di connessione.
• Sul telefono o altro riproduttore di musica è necessario accendere la funzione di ricerca dei dispositivi Bluetooth.
• Dalla lista dei dispositivi trova è necessario selezionare HIGO-10/100.
• Successivamente è necessario confermare la scelta col tasto OK o YES (SI) per collegare il sistema col telefono o dispositivo di riproduzione della musica.
• Se il sistema è protetto sarà necessario inserire la password 0000, la luce blu del diodo indica che il collegamento è andato a buon ne.
• Per scollegare il dispositivo Bluetooth è necessario premere il tasto DISCONNECT (SCOLLEGATI).

Funzione di lettura USB

Interfaccia USB A

Il dispositivo possiede due ingressi USB. Per selezionare l'USB A è necessario premere il tasto INPUT (INGRESSO) e successivamente inserire l'USB per riprodurre la musica.

IMPORTANTE: La porta USB serve solamente per il trasferimento dati, in questo ingresso non bisogna collegare altri disposivi. Non si consiglia di ulizzare una prolunga per l'USB.

Funzione REC-USB (DI REGISTRAZIONE)

I tas RECORD (REGISTRA), PAUSE (PAUSA), PLAYBACK (RIPRODUZIONE) servono esclusivamente per registrare il suono. L'ingresso REC USB è un ingresso per la registrazione della musica. La funzione di registrazione funziona esclusivamente nelle modalità AUX, LINE IN, BT, FM.

1 Tasto di registrazione : Inserire il dispositivo USB e premere il tasto di registrazione, sullo schermo per qualche secondo comparirà il comunicato WAITING (IN ATTESA) e successivamente RECORDING (REGISTRAZIONE) appena prima di premere il tasto start.

2 Tasto RECORD (REGISTRA): E' necessario premere questo tasto in modalità di registrazione, sullo schermo comparirà per qualche secondo il comunicato WAITING (ATTESA). Successivamente inizierà la riproduzione delle cartelle registrate.

3 Tasto PAUSE (PAUSA): Per fermare la registrazione è necessario premere il tasto PAUSE (PAUSA), premendo nuovamente si inizierà nuovamente a registrare.

INGRESSO DELLE CUFFIE

Per l'ascolto individuale è necessario collegare la spina delle cuffie con diametro 6.3mm alla presa(PHONE JACK) INGRESSO CUFFIE. L'uscita dallo SPEAKER (ALTOPARLANTE) verrà automaticamente disatvata. AVVERTENZE: UN ASCOLTO PROLUNGATO DI SUONI A LIVELLO ALTO PUO' PROVOCARE DANNI ALL'UDITO.

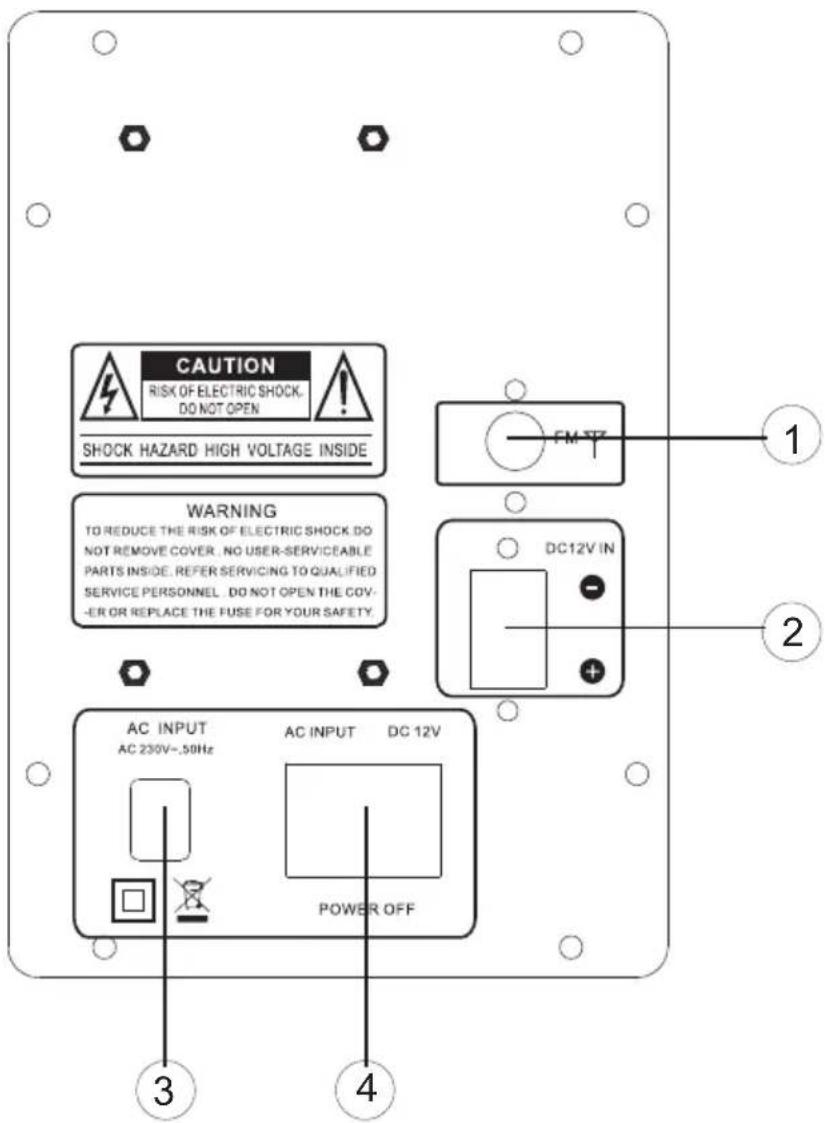

ZADNÍ PANEL

1.FM ANTÉNA

Vstup pro FM anténu.

2.VSTUP DC 12V
