РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DEH-1020E PIONEER

Благодарим Вас за покупку этого изделия компании Pioneer.

Прочтите, пожалуйста, полностью эту инструкцию по эксплуатации, чтобы узнать, как правильно пользоваться Вашей моделью изделия. После прочтения инструкций храните это руководство в надежном месте для просмотра в будущем.

01 Перед началом эксплуатации

Сведения об этом устройстве 92

Посетите наш сайт 93

Защита Вашего устройства от кражи 93

– Снятие передней панели 93

– Установка передней панели 93

02 Управление данным устройством

Описание элементов устройства 94

– Основное устройство 94

– Жидкокристаллический дисплей 94

Основные операции 95

– Включение устройства и выбор источника сигнала 95

– Регулировка громкости 95

– Выключение устройства 96

Тюнер 96

– Прослушивание радиоприемника 96

– Запоминание и повторный вызов радиочастот 96

– Настройка на мощные сигналы 96

– Запоминание частот самых мощных трансляций 97

– Переключение режима RDS дисплея 97

– Прием радиопередач аварийного сигнала PTY 97

– Выбор альтернативных частот 98

– Прием дорожных сводок 99

Встроенный проигрыватель 99

– Воспроизведение диска 99
– Повторное воспроизведение 99

– Воспроизведение дорожек в произвольной последовательности 100

- Сканирование дорожек компакт- диска 100

– Приостановка воспроизведения диска 100

Регулировки аудиопараметров 100

– Использование регулировки баланса 100
– Использование эквалайзера 101
– Регулировка кривых эквалайзера 101
– Регулировка тонкомпенсации 101
– Регулировка уровней входных сигналов 101

Другие функции 102

– Изменение начальных настроек 102
– Установка шага настройки в FM-диапазоне 102
– Включение автоматического поиска PI 102
– Включение вспомогательной настройки 103
– Экономия энергии аккумулятора 103
– Приглушение звука 103

● Дополнительная информация

Сообщения об ошибках 104

Рекомендации по обращению с дисками и проигрывателем 104

Двойные диски 105

Технические характеристики 106

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные лица в странах Евросоюза, Швейца- рии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового ус- тройства).

Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта.

Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Сведения об этом устройстве

Частоты тюнера в этом устройстве распределены для использования в Западной Европе, Азии, на Ближнем Востоке, в Африке и Океании. При использовании в других регионах качество приема может быть плохим. Функция RDS (радиове-

щательная система передачи информации) доступна только в регионах, в которых имеются FM-станции, передающие сигналы RDS.

ВНИМАНИЕ

• Не допускайте попадания жидкости на данное устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.
• "ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1" Это изделие оснащено лазерным диодом класса выше 1. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь изделия. Ремонт должен выполняться квалифицированным специалистом.
• Pioneer CarStereo-Pass предназначен для использования только в Германии.
• Держите это руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности.
• Всегда сохраняйте уровень громкости достаточно низким, чтобы Вы могли слышать звуки снаружи машины.
• Оберегайте это устройство от воздействия влажности.
• При отключении или разряде батареи память предварительных настроек будет стерта и потребуется ее повторное программирование.
• При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом Pioneer.

Посетите наш сайт

Посетите наш сайт: http://www.pioneer-rus.ru

• Зарегистрируйте приобретенное изделие. Мы сохраним сведения о Вашей покупке, что поможет Вам ссылаться на эту информацию в случае страхового требования по причине потери или кражи.
• Самую свежую информацию о Pioneer Corporation можно получить на нашем веб-сайте.

Защита Вашего устройства от кражи

В целях предотвращения кражи переднюю панель можно снимать.

Важно

• Соблюдайте осторожность при снятии и установке передней панели.
• Предохраняйте переднюю панель от сильных ударов.
• Предохраняйте переднюю панель от воздействия прямого солнечного света и высоких температур.

Снятие передней панели

1 Нажмите кнопку DETACH, чтобы от- соединить переднюю панель.
2 Потяните переднюю панель на себя и снимите ее.

3 Поместите переднюю панель в при- лагающийся защитный футляр для безопасного хранения.

Установка передней панели

1 Переместите переднюю панель влево до щелчка.

Передняя панель крепится к основному устройству с левой стороны. Убедитесь, что передняя панель закреплена на основном устройстве.

2 Нажмите на правый край передней панели и зафиксируйте ее.

- Если прикрепить переднюю панель к основному устройству не удается, попробуйте еще раз. В случае приложения излишнего усилия при прикреплении передней панели она может быть повреждена.

Управление данным устройством

Описание элементов устройства

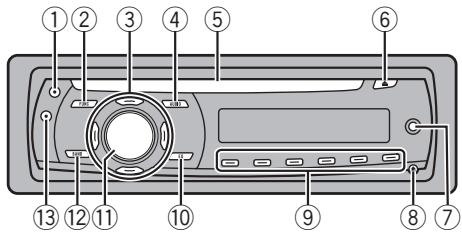

Основное устройство

Нажмите, чтобы включить или выключить функцию ТА. Нажмите и удерживайте, чтобы включить или выключить функцию AF.

② Кнопка FUNCTION

Нажмите для вызова меню функций при работе с источником сигнала.

③ Кнопки ▲/▼/◄/►

Нажмите, чтобы произвести ручную настройку с поиском, ускоренную перемотку вперед, назад и использовать функции поиска дорожки. Также используется для управления функциями.

④ Кнопка AUDIO

Нажмите, чтобы выбрать различные регулировки качества звука.

⑤ Щель для загрузки компакт-диска

Вставьте диск для воспроизведения.

⑥ Кнопка ЕJECT

Нажмите, чтобы извлечь компакт-диск из встроенного проигрывателя компакт-дисков.

⑦ Вход AUX (стереоразъем 3,5 мм)

Для подключения дополнительного оборудования.

⑧ Кнопка DETACH

Нажмите, чтобы извлечь переднюю панель из основного устройства.

⑨ Кнопки от 1 до 6

Нажмите для выбора предварительной настройки.

⑩ Кнопка EQ

Нажмите, чтобы выбрать различные кривые эквалайзера.

Нажмите и удерживайте, чтобы включить или выключить тонкомпенсацию.

⑪ Кнопка SOURCE, VOLUME

Это устройство включается при выборе источника сигнала. Нажмите, чтобы перебрать все доступные источники сигнала.

Нажмите и удерживайте для вызова меню начальных настроек при выключенных источниках сигнала.

Поверните, чтобы увеличить или уменьшить громкость.

⑫ Кнопка BAND

Нажмите, чтобы выбрать MW/LW-диапазон или один из двух FM-диапазонов, а также чтобы отменить режим управления функциями.

⑬ Кнопка DISPLAY

Нажмите, чтобы выбрать различные режимы дисплея.

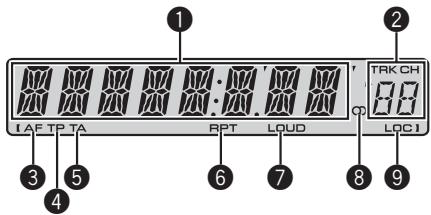

Жидкокристаллический дисплей

1 2 TRK CH LAF TP TA RPT LOUD LOC1 3 4 5 6 7 8 9

Управление данным устройством

① Основной сектор дисплея

Отображает различную информацию, такую как диапазон, время воспроизведения и другие настройки.

• Тюнер На дисплее отображаются диапазон и частота.
• RDS На дисплее отображается название программы услуг, PTY-информация или частота.
• Встроенный проигрыватель компакт- дисков
  Отображается время, прошедшее с начала воспроизведения.
• Аудио- и первоначальные установки На дисплее отображаются наименования функций и состояние установок.

② Индикатор номера предварительной настройки/номера дорожки

Показывает номер дорожки или номер предварительной настройки.

③ Индикатор AF

Показывает, что включена функция AF (поиск альтернативных частот).

④ Индикатор ТР

Показывает, что радиоприемник на- строен на ТР-станцию.

⑤ Индикатор ТА

Показывает, что включена функция ТА (режим ожидания дорожных сводок).

⑥ Индикатор RPT

Показывает, когда включено повторное воспроизведение.

⑦ Индикатор LOUD

Появляется на дисплее при включении функции тонкомпенсации.

⑧ Индикатор режима стерео (○)

Показывает, когда вещание на выбранной частоте ведется в режиме стерео.

⑨ Индикатор LOC

Показывает, что настройка с местным поиском включена.

Основные операции

Включение устройства и выбор источника сигнала

Вы можете выбрать источник сигнала, который Вы хотите прослушать. Чтобы переключиться на встроенный проигрыватель компакт-дисков, загрузите диск в это устройство (см. стр. 99).

● Нажмите кнопку SOURCE, чтобы выбрать источник сигнала.

Нажмите SOURCE несколько раз, чтобы выбрать один из следующих источников сигнала:

Тюнер—Встроенный проигрыватель компакт-дисков—AUX

Примечания

• Источник звука не изменится в следующих случаях:
  — При отсутствии диска в устройстве.
  — Если AUX (вспомогательный вход) вы- ключен (см. стр. 103).
• По умолчанию для AUX установлено значение "включен". Если AUX не используется, отключите его (см. Включение вспомогательной настройки на стр. 103).
• Когда голубой/белый провод этого устройства подключен к реле панели управления автомобильной антенной, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала.

Регулировка громкости

- Используйте VOLUME для регулирования уровня звука.

Выключение устройства

● Нажмите и удерживайте кнопку SOURCE, пока устройство не выключится.

Тюнер

Прослушивание радиоприемника

1 Нажмите SOURCE, чтобы выбрать тюнер в качестве источника сигнала.
2 Нажмите кнопку BAND, чтобы выбрать диапазон.

Нажимайте BAND, пока не отобразится нужный диапазон (F1, F2 для FM или MW/LW).

3 Чтобы произвести ручную настройку, кратко нажмите кнопку ◀ или ▶.
4 Чтобы осуществить настройку с поиском, нажмите и удерживайте кнопку ◀ или ▶ примерно одну секунду, а затем отпустите ее.

Тюнер будет сканировать частоты, пока не обнаружит трансляцию с достаточно высоким уровнем сигнала для качественного приема.

■ Вы можете отменить настройку с поиском кратким нажатием ◀ или ▶.
- Если Вы нажмете и будете удерживать кнопку ◀ или ▶, Вы можете пропускать радиостанции. Настройка с поиском начнется, как только Вы отпустите кнопку.

Запоминание и повторный вызов радиочастот

- Если Вы нашли частоту, которую хотели бы сохранить в памяти, нажмите одну из кнопок предварительной настройки с 1 по 6 и удерживайте ее, пока номер предварительной настройки не прекратит мигать.

Сохраненную в памяти частоту радиостанции можно вызвать нажатием кнопки предварительной настройки.

В памяти можно сохранить до 12 FM-станций, по 6 для каждого из двух FM-диапазонов, и 6 MW/LW-станций.
■ Для вызова частот радиостанций нажмите ▲ или ▼.

Настройка на мощные сигналы

Настройка с местным поиском позволяет Вам настраиваться только на радиостанции с достаточно мощными сигналами для качественного приема.

1 Нажмите кнопку FUNCTION, чтобы выбрать LOCAL.
2 Нажмите ▲ или ▼, чтобы включить или выключить настройку с местным поиском.
3 Нажмите кнопку ◀ или ▶, чтобы установить чувствительность.

Настройка LOCAL 4 позволяет осуществлять прием только станций с самым сильным сигналом, а уменьшение уровня настройки позволяет принимать другие станции по степени убывания интенсивности сигнала.

Управление данным устройством

Запоминание частот самых мощных трансляций

Функция BSM (запоминание лучших станций) позволяет автоматически сохранять шесть самых мощных радиочастот, назначая их кнопкам предварительной настройки с 1 по 6. Сохранив частоты, можно настроить тюнер на эти частоты одним нажатием кнопки.

- Сохранение радиочастот при помощи функции BSM может заменить радиочастоты, которые Вы сохранили при помощи кнопок с 1 по 6.

1 Нажмите кнопку FUNCTION, чтобы выбрать BSM.

2 Нажмите ▲, чтобы включить функцию BSM.

В памяти устройства будут сохранены шесть самых мощных радиочастот в порядке мощности их сигнала.

- Чтобы отменить процесс сохранения настроек, нажмите кнопку ▼.

Переключение режима RDS дисплея

RDS (радиовещательная система передачи информации) транслирует неслышимые сигналы, облегчающие поиск радиостанций.

• Не все станции предоставляют услугу RDS.
• Такие функции RDS, как AF и TA, доступны только в том случае, если Ваш радиоприемник настроен на RDS-станцию.

● Нажмите DISPLAY.

Нажмите DISPLAY несколько раз для выбора следующих настроек:

Название программы услуг—Информация РТУ—Частота

- На дисплее на восемь секунд появится информация PTY и частота.

Список PTY

Код	Тип программы
NEWS	Новости
AFFAIRS	Текущая информация
INFO	Общая информация и сообщения
SPORT	Спортивные новости
WEATHER	Метеорологические сводки/метеорологическая информация
FINANCE	Отчеты с фондового рынка,коммерция, торговля и т.п.
POP MUS	Популярная музыка
ROCK MUS	Современная музыка
EASY MUS	Легкая музыка
OTH MUS	Музыка неопределенного стиля
JAZZ	Джаз
COUNTRY	Музыка кантри
NAT MUS	Национальная музыка
OLDIES	Старая музыка, золотая коллекция
FOLK MUS	Народная музыка
L.CLASS	Легкая классическая музыка
CLASSIC	Классическая музыка
EDUCATE	Образовательные программы
DRAMA	Радиопостановки и сериалы
CULTURE	Национальная или региональная культура
SCIENCE	Природа, наука и техника
VARIED	Развлекательные программы
CHILDREN	Детские программы
SOCIAL	Социальные новости
RELIGION	Религиозные новости или службы
PHONE IN	Ток-шоу
TOURING	Программы для путешественников;не для дорожных сводок
LEISURE	Хобби и развлечения
DOCUMENT	Документальные программы

Прием радиопередач аварийного сигнала PTY

В случае трансляции аварийного сигнала PTY устройство автоматически примет его (появится сообщение ALARM). По окончании трансляции система вернется к предыдущему источнику.

- Сообщение об аварии можно отменить, нажав ТА.

Выбор альтернативных частот

Если качество приема низкое, устройство автоматически выполнит поиск другой станции в той же сети.

- Нажмите и удерживайте кнопку TA, чтобы включить или выключить функцию AF (поиск альтернативных частот).

Примечания

• Для включения и выключения функции AF можно также использовать меню, отображающееся при нажатии кнопки FUNCTION.
• Когда включена функция AF, во время настройки с поиском или в режиме BSM настраиваются только RDS-радиостанции.
• При вызове предварительно настроенной станции тюнер может обновить ее частоту значением из списка альтернативных частот станции. (Эта функция доступна только при использовании предварительных настроек в диапазоне F1 или F2.) На дисплее не отображается номер предварительной настройки, если данные RDS для принятой станции отличаются от данных для изначально сохраненной станции.
• Во время поиска частоты функцией AF звук может временно прерываться другой программой.
• Функцию AF можно включить или выключить отдельно для каждого FM-диапазона.

Использование функции Поиск РІ (по идентификатору программы)

Если подходящую станцию найти не удается или качество приема ухудшается, устройство автоматически выполнит поиск другой станции с аналогичной программой. Во время поиска отображается PI SEEK и приглушается звук.

Использование автоматического поиска PI (по идентификатору программы) для предварительно настроенных станций

Если не удается вызывать предварительно настроенные станции, например, во время поездки на дальнее расстояние, устройство можно настроить на выполнение поиска PI (по идентификатору программы) во время вызова предварительной настройки.

- По умолчанию функция автоматического поиска PI (по идентификатору программы) выключена. См. раздел Включение автоматического поиска PI на стр. 102.

Ограничение станций региональными программами

При использовании функции AF функция региональных программ ограничивает выбор станциями, транслирующими региональные программы.

1 Нажмите кнопку FUNCTION, чтобы выбрать REG.
2 Нажмите кнопку ▲ или ▼, чтобы включить или выключить функцию региональных программ.

Примечания

• Трансляции региональных программ и региональные сети организовываются по-разному в зависимости от страны (т.е. они могут изменяться в зависимости от зоны радиовещания, территории государства или часового пояса).
• Номер предварительной настройки может исчезнуть с дисплея, если тюнер настроен на региональную станцию, отличающуюся от изначально установленной станции.
• Региональную функцию можно включить или выключить отдельно для каждого FM-диапазона.

Управление данным устройством

Прием дорожных сводок

Функция ТА (ожидание дорожных сводок) позволяет автоматически получать дорожные сводки вне зависимости от источника сигнала, который Вы прослушиваете. Функцию ТА можно активировать как для ТР-станции (станции, передающей информацию о дорожном движении), так и для ТР-станции расширенной сети вещания (станции, передающей информацию со ссылками на ТР-станции).

1 Настройте тюнер на ТР-станцию или станцию расширенной сети вещания, передающую дорожные сводки (ТР). Загорится индикатор ТР.
2 Нажмите кнопку ТА, чтобы включить режим ожидания дорожных сводок.

- Для выключения режима ожидания дорожных сводок снова нажмите кнопку ТА.

3 В начале приема дорожной сводки отрегулируйте громкость ТА (дорожных сводок) с помощью регулятора VOLUME.

Новая установленная громкость сохраняется в памяти и будет вызываться для последующих дорожных сводок.

4 Во время приема дорожной сводки нажмите кнопку ТА для отмены прослушивания сводки.

Тюнер возвратится к исходному источнику сигнала, но останется в режиме ожидания до повторного нажатия кнопки ТА.

Примечания

• Для включения и выключения функции TA можно также использовать меню, отображающееся при нажатии кнопки FUNCTION.
• Система переключается обратно на исходный источник сигнала после приема дорожной сводки.
• Во время настройки с поиском или в режиме BSM при включенной функции TA настраиваются только TP-станции и стан-

ции расширенной сети вещания, передающие дорожные сводки (TP).

Встроенный проигрыватель Воспроизведение диска

1 Вставьте компакт-диск в щель для загрузки компакт-диска.

Воспроизведение начнется автоматически.

■ Вставляйте диск маркированной стороной вверх.
■ После того, как был вставлен компакт-диск, нажмите кнопку SOURCE, чтобы выбрать встроенный проигрыватель компакт-дисков в качестве источника сигнала.
■ Нажав кнопку ЕJECT, Вы можете извлечь компакт-диск из проигрывателя.

2 Чтобы осуществить ускоренную перемотку вперед или назад, нажмите и удерживайте кнопку ◀ или ▶.
3 Чтобы перейти вперед или назад к другой дорожке, нажмите ◀ или ▶.

Примечания

• Меры предосторожности при работе с дисками и проигрывателем см. на стр. 104.
• Если сообщение об ошибке, такое как ERROR-11, появляется на дисплее, смотрите в Сообщения об ошибках на стр. 104.

Повторное воспроизведение

Повторное воспроизведение позволяет Вам снова прослушивать одну и ту же дорожку.

1 Нажмите кнопку FUNCTION, чтобы выбрать RPT.
2 Нажмите кнопку ◀ или ▶, чтобы выбрать диапазон повторного воспроизведения.

DSC – Повтор всех дорожек

Управление данным устройством

TRK – Повтор только текущей дорожки

• Если Вы осуществите поиск дорожки или ускоренную перемотку вперед/назад, повторное воспроизведение автоматически применяется.
• Чтобы вернуться к обычному дисплею, нажмите BAND.

Воспроизведение дорожек в произвольной последовательности

Воспроизведение в произвольной последовательности позволяет Вам воспроизводить дорожки на компакт-диске в произвольном порядке.

1 Нажмите кнопку FUNCTION, чтобы выбрать RDM.
2 Нажмите ▲ или ▼, чтобы включить или выключить функцию произвольного воспроизведения.
Когда воспроизведение в произвольной последовательности включено, на дисплее появляется RDM.
- Чтобы вернуться к обычному дисплею, нажмите BAND.

Сканирование дорожек компакт-диска

Сканирующее воспроизведение позволяет прослушивать первые 10 секунд каждой дорожки компакт-диска.

1 Нажмите кнопку FUNCTION, чтобы выбрать SCAN.
2 Нажмите ▲, чтобы включить сканирующее воспроизведение.
На дисплее появится надпись SCAN. Будут воспроизводиться первые 10 секунд каждой дорожки.

3 Нажмите кнопку ▼ для выключения сканирующего воспроизведения, когда Вы найдете нужную дорожку.

• Если дисплей автоматически вернулся в режим воспроизведения, выберите функцию SCAN снова, нажимая кнопку FUNCTION.
  ■ После завершения сканирования компактдиска снова начнется обычное воспроизведение дорожек.

Приостановка воспроизведения диска

Пауза позволяет Вам временно остановить воспроизведение диска.

1 Нажмите кнопку FUNCTION, чтобы выбрать PAUSE.

2 Нажмите ▲ или ▼, чтобы включить или выключить паузу.

- Чтобы вернуться к обычному дисплею, нажмите BAND.

Регулировки аудиопараметров

Использование регулировки баланса

Настройка баланса/уровня сигнала позволяет создавать идеальную среду прослушивания для всех занятых мест в автомобиле.

1 Нажмите кнопку AUDIO, чтобы выбрать FAD.
2 Нажмите кнопку ▲ или ▼, чтобы отрегулировать баланс передних и задних громкоговорителей.
На дисплее отображается значение от FAD F15 до FAD R15.

- Когда используются только два громкоговорителя, правильной настройкой является FAD 0.

Управление данным устройством

3 Нажмите кнопку ◀ или ▶, чтобы отрегулировать баланс левого и правого громкоговорителей.

На дисплее отображается значение от BAL L15 до BAL R15.

- Чтобы вернуться к обычному дисплею, нажмите BAND.

Использование эквалайзера

В любой момент можно легко вызвать из памяти одну из шести настроек эквалайзера: DYNAMIC, VOCAL, NATURAL, CUSTOM, FLAT и POWERFUL.

• CUSTOM – это регулируемая кривая эквалайзера, которую Вы создаете сами.
• При выборе кривой FLAT звук не подвергается никаким дополнительным преобразованиям или коррекции.

● Нажмите кнопку EQ, чтобы выбрать эквалайзер.

Нажмите кнопку EQ несколько раз для выбора следующих настроек эквалайзера: DYNAMIC—VOCAL—NATURAL—CUSTOM—FLAT—POWERFUL

Регулировка кривых эквалайзера

Вы можете отрегулировать текущую выбранную кривую эквалайзера по своему усмотрению. Отрегулированные настройки кривой эквалайзера сохраняются в CUSTOM.

Регулировка нижних, средних и верхних звуковых частот

Вы можете регулировать уровень нижних, средних и верхних звуковых частот.

1 Нажмите кнопку AUDIO, чтобы выбрать BASS, MID или TREBLE.

2 Нажмите кнопку ▲ или ▼, чтобы отрегулировать уровень.

При повышении или понижении уровня отображается значение от+6 до -6.

- Чтобы вернуться к обычному дисплею, нажмите BAND.

Регулировка тонкомпенсации

Тонкомпенсация компенсирует недостаточное звуковое давление в нижнем и верхнем диапазонах звуковых частот на низкой громкости.

1 Нажмите кнопку AUDIO, чтобы выбрать LOUD.

2 Нажмите кнопку ▲ или ▼, чтобы включить или выключить функцию тонкомпенсации.

- Вы также можете включить или выключить тонкомпенсацию, нажав и удерживая кнопку EQ.

3 Нажмите кнопку ◀ или ▶, чтобы выбрать требуемый уровень. LOW (низкий)—HI (высокий)

- Чтобы вернуться к обычному дисплею, нажмите BAND.

Регулировка уровней входных сигналов

Функция SLA (настройка уровня входного сигнала) позволяет Вам регулировать уровень громкости каждого источника сигнала, чтобы предотвратить резкие изменения громкости при переключении источников сигнала.

• Настройки основываются на уровне громкости FM-тюнера, который остается неизменным.
• Также можно произвести регулировку уровня громкости MW/LW-тюнера при помощи регулировки уровня входного сигнала.

Управление данным устройством

1 Сравните уровень громкости FM-тюнера с уровнем источника сигнала, который Вы хотите настроить.
2 Нажмите кнопку AUDIO, чтобы выбрать SLA.
3 Нажмите кнопку ▲ или ▼, чтобы отрегулировать громкость источника сигнала.

При увеличении или уменьшении громкости источника сигнала отображаются значения от SLA +4 до SLA -4.

- Чтобы вернуться к обычному дисплею, нажмите BAND.

Другие функции

Изменение начальных настроек

С помощью начальных настроек можно настроить разнообразные параметры системы для максимально эффективной работы этого устройства.

1 Нажмите и удерживайте кнопку SOURCE, пока устройство не выключится.
2 Нажмите и удерживайте кнопку SOURCE, пока на дисплее не появится название функции.
3 Нажмите кнопку FUNCTION, чтобы выбрать одну из начальных настроек.

Нажмите FUNCTION несколько раз для выбора следующих настроек:

FM (шаг настройки в FM-диапазоне)—A-PI (автоматический поиск PI (по идентификатору программы))—AUX (вход для дополнительного оборудования)—SAVE (энергосбережение)

Следуйте нижеприведенным инструкциям для управления каждой настройкой в отдельности.

- Чтобы отменить начальные настройки, нажмите кнопку BAND.

- Вы также можете отменить начальные настройки, удерживая кнопку SOURCE до тех пор, пока устройство не выключится.

Установка шага настройки в FM-диапазоне

Обычно шаг настройки в FM-диапазоне, используемый при настройке с поиском, составляет 50 кГц. При включении функции AF или TA шаг настройки автоматически меняется на 100 кГц. При включенной функции AF предпочтительно установить шаг настройки 50 кГц.

- Во время ручной настройки шаг настройки составляет 50 кГц.

1 Нажмите кнопку FUNCTION, чтобы выбрать FM.
2 Нажмите кнопку ◀ или ▶, чтобы выбрать шаг настройки в FM-диапазоне.

Нажмите ◀, чтобы выбрать 50 (50 кГц). Нажмите ▶, чтобы выбрать 100 (100 кГц).

Включение автоматического поиска PI

Устройство может автоматически искать другую станцию с такой же программой даже во время вызова предварительной настройки.

1 Нажмите кнопку FUNCTION, чтобы выбрать A-PI.
2 Нажмите ▲ или ▼, чтобы включить или выключить автоматический поиск PI.

Управление данным устройством

Включение вспомогательной настройки

Допускается использование с этим устройством вспомогательного оборудования. При подключении и использовании вспомогательного оборудования следует активировать вспомогательную настройку.

1 Нажмите кнопку FUNCTION, чтобы выбрать AUX.
2 Нажмите ▲ или ▼, чтобы включить или выключить вспомогательную настройку.

Экономия энергии аккумулятора

Включение этой функции позволяет снизить потребляемую мощность аккумулятора.

- Если данная функция включена, то доступна только операция выбора источника сигнала.

Важно

При отсоединении аккумулятора автомобиля режим энергосбережения отключается. При подсоединении аккумулятора режим энергосбережения потребуется включить снова. Если переключатель зажигания автомобиля не имеет положения АСС (дополнительное оборудование), возможно, что в зависимости от метода подключения при отключенном режиме энергосбережения устройство будет потреблять энергию аккумулятора.

1 Нажмите кнопку FUNCTION, чтобы выбрать SAVE.
2 Нажмите ▲ или ▼, чтобы включить или выключить функцию энергосбережения.

Приглушение звука

Звук этого устройства приглушается автоматически в следующих случаях:

- При получении входящего вызова или наборе номера на сотовом телефоне, подключенном к этому устройству. - При воспроизведении голосовых подсказок навигационной системы Pioneer, подключенной к этому устройству.

Звук выключается, отображается надпись MUTE, и регулировка всех аудиопараметров, кроме громкости, становится недоступна. Устройство вернется в обычный режим работы после того как телефонное соединение или голосовые подсказки будут завершены.

Дополнительная информация

Сообщения об ошибках

Когда Вы обращаетесь к торговому представителю или в ближайший сервисный центр Pioneer, убедитесь, что Вы записали сообщение об ошибке.

Сообщение	Причина	Действие
ERROR-11, 12, 17, 30	Грязный диск	Очистите диск.
ERROR-11, 12, 17, 30	Поцарапанный диск	Замените диск.
ERROR-10, 11, 12, 15, 17, 30, A0	Электрическая или механиче-ская неполадка	Выключите и снова включите зажигание, или выберите другой источник сигнала, а затем опять переключитесь на проигрыватель компакт-дисков.
ERROR-15	Установленный диск не содержит данных	Замените диск.
ERROR-22, 23	Компакт-диск данного форма-та не может быть воспроиз-веден	Замените диск.
CD-ROM	CD-ROM вставлен	Замените диск.

Рекомендации по обращению с дисками и проигрывателем

- Используйте только диски, содержащие следующий логотип.

- Используйте только традиционные круглые диски. Не используйте диски необычной формы.

- Используйте компакт-диски диаметром 12 см или 8 см. Не используйте адаптер при воспроизведении 8-сантиметровых компакт-дисков.

- Не вставляйте в щель для загрузки компакт-диска ничего, кроме компакт-диска.

- Не используйте диски с трещинами, от- колотыми краями, деформированные диски или диски с другими поврежде- ниями, поскольку такие диски могут по- вредить проигрыватель.

- Воспроизведение незакрытых для записи дисков формата CD-R и CD-RW невозможно.

- Не прикасайтесь к записанной поверхности дисков.

- Когда диски не используются, храните их в футлярах.

- Не оставляйте диски в местах с повышенной температурой и под прямым солнечным светом.

- Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.

- Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.

- Конденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также протрите влажные диски мягкой тканью.

- Воспроизведение дисков может быть невозможно из-за характеристик диска, формата диска, приложения, при помощи которого выполнялась запись, условий воспроизведения, условий хранения и других факторов.

- Текстовая информация может отображаться неправильно в зависимости от условий записи.

Дополнительная информация

• Толчки от неровностей дороги могут вызвать прерывание воспроизведения диска.
• Перед использованием дисков ознакомьтесь с мерами предосторожности при обращении с ними.

Двойные диски

• Двойные диски – это двусторонние диски для записи аудиоданных на CD с одной стороны и для записи видеоданных на DVD – с другой.
• Поскольку сторона CD двойных дисков физически несовместима с общим стандартом компакт-дисков, её воспроизведение на данном устройстве может быть невозможным.
• Частая загрузка и извлечение двойного диска может привести к появлению царапин на диске. Глубокие царапины могут создать проблемы при воспроизведении диска на данном устройстве. В некоторых случаях двойной диск может застревать в щели загрузки дисков, изза чего его становится невозможно извлечь. Во избежание такой ситуации мы рекомендуем воздержаться от использования двойных дисков на данном устройстве.

- За более подробной информацией о двойных дисках обращайтесь к соответствующим производителям.

Дополнительная информация

Технические характеристики

Общие

Источник питания .... 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В)

Система заземления ...... Заземление отрицатель- ного полюса

Максимальный потребляемый ток 10,0 А

Размеры (Ш × В × Г): DIN

Шасси ...... 178 × 50 × 162 мм

Передняя панель ..... 188 × 58 × 15 мм

D

Шасси ...... 178 × 50 × 162 мм

Передняя панель ..... 170 × 48 × 15 мм

Macca 1,3 кг

Аудио

Максимальная выходная мощность 50 Вт × 4

Номинальная выходная мощность .....22 Вт × 4 (от 50 до 15 000 Гц, суммарное значение коэффициента нелинейных искажений 5%, нагрузка 4 Ω, оба канала задействованы)

Сопротивление нагрузки ....4 Ω (допустимо – от 4 Ω до 8 Ω)

Регуляторы тембра:

Низкие частоты Частота ..... 100 Гц Усиление ..... ±13 дБ

Средние частоты Частота .... 1 кГц Усиление .... ±12 дБ

Высокие частоты Частота .... 10 кГц Усиление .... ±12 дБ

Проигрыватель компакт-дисков

Система ...... Аудиосистема с компакт- диском

Используемые диски ...... Компакт-диск

Отношение сигнал/шум .... 94 дБ (1 кГц) (сеть IEC-A)

Число каналов ...... 2 (стерео)

FM-тюнер

Диапазон частот ...... от 87,5 МГц до 108,0 МГц

Полезная чувствительность ---------8 дБф (0,7 мкВ/75 Ω, моно, отношение сигнал/ шум: 30 дБ)

Отношение сигнал/шум .... 75 дБ (сеть IEC-A)

MW-тюнер

Диапазон частот ...... от 531 до 1 602 кГц (9 кГц)

Полезная чувствительность .... 18 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум .... 65 дБ (сеть IEC-A)

LW-тюнер

Диапазон частот ...... от 153 кГц до 281 кГц

Полезная чувствительность ....30 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум .... 65 дБ (сеть IEC-A)

Примечание:

В соответствии со статьей 5 закона Российской Федерации “О защите прав потребителей” и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок.

Автомобильная электроника: 6 лет Другие изделия (наушники, микрофоны и т.п.): 5 лет

Примечания

- Характеристики и конструкция могут быть изменены с целью их улучшения без предварительного уведомления.

- Данное устройство произведено в Китае.

http://www.pioneer.eu

Посетите www.pioneer-rus.ru (или www.pioneer.eu) для регистрации приобретенного Вами изделия.

PIONEER CORPORATION

4-1, Мегуро 1-Чоме, Мегуро-ку, Токио

153-8654, Япония
