BEDIENUNGSANLEITUNG DEH-1020E PIONEER

Vielen Dank, dass Sie sich für dieses Pioneer-Produkt entschieden haben.

Lesen Sie sich diese Bedienungsanleitung bitte aufmerksam durch, um sich mit der richtigen Bedienungsweise für Ihr Modell vertraut zu machen. Anschließend sollten Sie die Bedienungsanleitung an einem sicheren Ort griffbereit aufbewahren.

01 Bevor Sie beginnen

Zu diesem Gerät 32

Unsere Website 33

Diebstahlschutz 33

- Abnehmen der Frontplatte 33

– Anbringen der Frontplatte 33

02 Bedienung des Geräts

Die einzelnen Teile 34

- Hauptgerät 34

- LCD-Display 34

Grundlegende Bedienvorgänge 35

- Einschalten des Geräts und Wählen einer Programmquelle 35

- Regeln der Lautstärke 35

– Ausschalten des Geräts 35

Tuner 35

– Rundfunkempfang 35

- Speichern und Abrufen von Senderfrequenzen 36

- Abstimmen von Stationen mit starken Sendesignalen 36

- Speichern von Stationen mit den stärksten Sendesignalen 36

– Umschalten der RDS-Anzeige 36

- Empfang von PTY-Alarm- Sendungen 37

– Wählen alternativer Frequenzen 37

– Empfang von Verkehrsdurchsagen 38

Eingebauter Player 39

– Abspielen einer Disc 39

- Wiederholwiedergabe 39

- Abspielen von Titeln in zufälliger Reihenfolge 39

- Anspielwiedergabe der Titel einer CD 39

– Pausieren der Disc-Wiedergabe 39

Audio-Einstellungen 40

- Gebrauch der Balance-Einstellung 40

– Gebrauch des Equalizers 40

– Einstellen von Equalizer-Kurven 40

– Einstellen von Loudness 40

- Einstellen der Programmquellenpegel 41

Andere Funktionen 41

- Anpassen der Grundeinstellungen 41

– Einstellen des UKW-Kanalrasters 41

- Umschalten des Auto-PI-Suchlaufs 41

– Umschalten der AUX-Einstellung 42

– Einschränken der Batteriebeanspruchung 42

- Abschalten des Tons 42

● Zusätzliche Informationen

Fehlermeldungen 43

Richtlinien für die Handhabung von Discs und Player 43

Dual-Discs 44

Technische Daten 45

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen).

In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Zu diesem Gerät

Die Tuner-Frequenzen dieses Geräts sind für Westeuropa, Asien, den Mittleren Osten, Afrika und Ozeanien bestimmt. Der Gebrauch in anderen Gebieten kann zu mangelhaftem Empfang führen. Die RDS-Funktion (Radio-Datensystem) ist nur in Gebieten mit UKW-Sendern verfügbar, die RDS-Signale ausstrahlen.

Wichtig

Bitte tragen Sie die folgenden Informationen in das dafür vorgesehene Formular auf der Rückseite der Anleitung ein.

— 14-stellige Seriennummer (an der Unterseite des Geräts angebracht)
— Kaufdatum (Datum der Quittung)
— Stempel des Händlers

Diese Informationen dienen als Eigentumsnachweis. Im Fall eines Diebstahls teilen Sie der Polizei die 14-stellige Seriennummer und das Kaufdatum des Geräts mit.

Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf.

VORSICHT

• Dieses Gerät darf keinesfalls mit Flüssigkeiten in Berührung kommen, da dies einen elektrischen Schlag verursachen könnte. Darüber hinaus kann der Kontakt mit Flüssigkeit eine Beschädigung des Geräts, Rauchentwicklung und Überhitzung nach sich ziehen.

• „LASERPRODUKT DER KLASSE 1“ Dieses Produkt enthält eine Laserdiode einer höheren Klasse als Klasse 1. Um kontinuierliche Sicherheit zu gewährleisten, entfernen Sie keine Abdeckungen und versuchen Sie nicht, sich Zugang zum Geräteinneren zu verschaffen. Überlassen Sie alle Wartungsarbeiten qualifiziertem Personal.

• Bewahren Sie diese Anleitung zum Nachschlagen stets griffbereit auf.

• Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können.
• Setzen Sie dieses Gerät keiner Feuchtigkeit aus.
• Bei Entnahme oder Entladung der Batterie wird der Stationsspeicher gelöscht und muss neu programmiert werden.
• Sollte dieses Produkt nicht ordnungsgemäß funktionieren, dann wenden Sie sich bitte an Ihren Händler oder an eine Pioneer-Kundendienststelle in Ihrer Nähe.

Unsere Website

Besuchen Sie uns auf folgender Website: http://www.pioneer.de

• Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können.
• Auf unserer Website finden Sie die jeweils neuesten Informationen der Pioneer Corporation.

Diebstahlschutz

Zum Schutz vor Diebstahl kann die Frontplatte vom Hauptgerät abgenommen werden.

Wichtig

• Beim Abnehmen bzw. Anbringen der Frontplatte ist mit größter Sorgfalt vorzugehen.
• Achten Sie darauf, die Frontplatte keinen übermäßigen Erschütterungen auszusetzen.
• Setzen Sie die Frontplatte weder direkter Sonnenbestrahlung noch hohen Temperaturen aus.

Abnehmen der Frontplatte

1 Drücken Sie DETACH, um die Frontplatte zu entriegeln.
2 Nehmen Sie die Frontplatte ab.

3 Bewahren Sie die Frontplatte zur Sicherheit in der mitgelieferten Schutzhülle auf.

Anbringen der Frontplatte

1 Schieben Sie die Frontplatte nach links, bis sie einrastet.

Die Frontplatte und das Hauptgerät sind an der linken Seite miteinander verbunden. Stellen Sie sicher, dass die Frontplatte fest an das Hauptgerät angefügt wurde.

2 Drücken Sie dann die rechte Seite der Frontplatte, bis sie sicher einrastet.

■ Sollten Sie die Frontplatte nicht erfolgreich mit dem Hauptgerät verbinden können, versuchen Sie es erneut. Die Frontplatte kann durch übermäßige Kraftanwendung beschädigt werden.

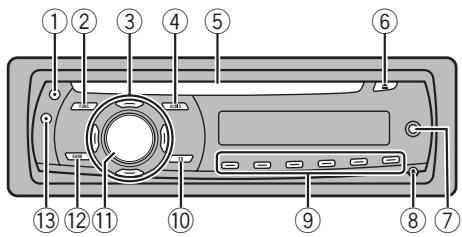

Die einzelnen Teile Hauptgerät

Drücken Sie diese Taste, um die TA-Funktion ein- oder auszuschalten. Drücken Sie und halten Sie diese Taste gedrückt, um die AF-Funktion ein- oder auszuschalten.

② Taste FUNCTION

Drücken Sie diese Taste, um bei der Auswahl einer Programmquelle das Funktionsmenü abzurufen.

③ Tasten ▲/▼/◄/►

Für manuelle Suchlaufabstimmung, Schnellvorlauf, Rücklauf und Titelsuchlauf. Dient auch der Steuerung von Funktionen.

④ Taste AUDIO

Zur Wahl verschiedener Klangregler.

⑤ CD-Ladeschacht

Zum Einlegen einer abzuspielenden Disc.

⑥ Taste EJECT

Zum Auswerfen einer CD aus dem eingebauten CD-Player.

⑦ AUX-Eingang (3,5 mm-Stereoanschluss)

Zum Anschluss eines Zusatzgeräts (AUX).

⑧ Taste DETACH

Zum Entfernen der Frontplatte vom Hauptgerät.

⑨ Tasten 1 bis 6

Zum Ausführen der Vorwahlabstimmung (Stationsspeicher).

⑩ Taste EQ

Zu Wahl verschiedener Equalizer-Kurven. Drücken und gedrückt halten, um Loudness ein- oder auszuschalten.

Dieses Gerät wird durch die Wahl einer Programmquelle eingeschaltet. Zum Durchlaufen aller verfügbaren Programmquellen. Drücken Sie und halten Sie diese Taste gedrückt, um bei ausgeschalteten Programmquellen die Grundeinstellungen aufzurufen. Drehen, um die Lautstärke zu erhöhen oder zu vermindern.

⑫ Taste BAND

Zur Wahl von MW/LW oder UKW (2 Bänder) oder zum Aufheben des Funktionssteuermodus.

⑬ Taste DISPLAY

Zur Wahl verschiedener Anzeigen.

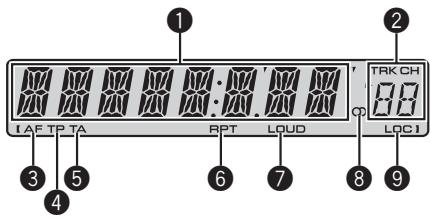

LCD-Display

① Hauptanzeigebereich

Zeigt verschiedene Informationen an, u.a. Band (Wellenbereich), Wiedergabezeit und andere Einstellungen.

• Tuner Zeigt das Band (Wellenbereich) und die Frequenz an.
• RDS Zeigt den Programm-Service-Namen, PTY-Informationen oder die Frequenz an.
• Eingebauter CD-Player Die abgelaufene Spielzeit wird angezeigt.
• Setup von Audio- und Grundeinstellungen

Bedienung des Geräts

Zeigt die Namen der Funktionen und den jeweiligen Setup-Status an.

② Stations-/Titelnummernanzeige

Zeigt die Titel- oder die Stationsnummer an.

③ AF-Anzeige

Erscheint, wenn die AF-Funktion (Alternativ-frequenz-Suchlauf) eingeschaltet ist.

4 TP-Anzeige

Erscheint, wenn eine TP-Station abgestimmt ist.

⑤ TA-Anzeige

Erscheint, wenn die TA-Funktion (Verkehrsdurchsagebereitschaft) eingeschaltet ist.

6 RPT-Anzeige

Erscheint, wenn die Wiederholwiedergabe eingeschaltet ist.

⑦ LOUD-Anzeige

Erscheint im Display, wenn Loudness eingeschaltet ist.

8 Stereo-Anzeige (○)

Erscheint, wenn der gewählte Sender ein Stereo-Programm ausstrahlt.

9 LOC-Anzeige

Erscheint, wenn die Lokal-Suchlaufabstimmung eingeschaltet ist.

Grundlegende Bedienvorgänge

Einschalten des Geräts und Wählen einer Programmquelle

Wählen Sie die gewünschte Programmquelle. Zum Umschalten auf den eingebauten CD-Player legen Sie eine Disc in das Gerät ein (siehe Seite 39).

- Drücken Sie SOURCE, um eine Programmquelle zu wählen.

Durch wiederholtes Drücken von SOURCE wird zwischen den folgenden Programmquellen umgeschaltet:

Tuner—Eingebauter CD-Player—AUX

Hinweise

• In den folgenden Fällen ändert sich die Tonprogrammquelle nicht:
  — Wenn sich keine Disc im Gerät befindet.
  — Wenn AUX (Zusatz-Eingang) ausgeschaltet ist (siehe Seite 42).
• Standardmäßig ist der AUX-Zusatzeingang eingeschaltet. Schalten Sie den AUX-Zusatz- eingang aus, wenn er nicht verwendet wird (siehe Umschalten der AUX-Einstellung auf Seite 42).
• Wenn das blau/weiße Kabel dieses Geräts an die Steuerklemme des Automatikantennenrelais des Kraftfahrzeugs angeschlossen wird, wird die Antenne ausgefahren, sobald das Gerät eingeschaltet wird. Zum Einfahren der Antenne schalten Sie die Programmquelle aus.

Regeln der Lautstärke

- Mit VOLUME wird die Lautstärke eingestellt.

Ausschalten des Geräts

- Drücken und halten Sie SOURCE gedrückt, bis sich das Gerät ausschaltet.

Tuner

Rundfunkempfang

1 Drücken Sie SOURCE, um den Tuner zu wählen.

2 Zur Wahl eines Wellenbereichs drücken Sie BAND.

Drücken Sie BAND, bis der gewünschte Wellenbereich angezeigt wird (F1 oder F2 für UKW bzw. MW/LW).

3 Für eine manuelle Abstimmung drücken Sie kurz ◀ oder ▶.

4 Für die Suchlaufabstimmung drücken Sie ◀ oder ▶ etwa eine Sekunde lang.

Der Tuner durchläuft den Frequenzbereich, bis er einen Sender mit akzeptablem Empfang gefunden hat.

■ Durch kurzes Drücken von ◀ oder ► kann die Suchlaufabstimmung aufgehoben werden.
■ Durch Gedrückthalten von ◀ oder ► können Sender übersprungen werden. Die Suchlaufabstimmung beginnt, sobald Sie die Taste loslassen.

Speichern und Abrufen von Senderfrequenzen

- Zum Speichern einer abgestimmten Frequenz drücken Sie eine der Stationsta- sten 1 bis 6 und halten diese gedrückt, bis die Stationsnummer nicht mehr blinkt.

Durch erneutes Drücken der Stationstaste kann die gespeicherte Senderfrequenz dann wieder abgerufen werden.

• Bis zu 12 UKW-Sender können gespeichert werden – 6 für jedes der zwei UKW-Bänder, sowie 6 MW/LW-Sender.
  ■ Durch Drücken von ▲ bzw. ▼ werden die gespeicherten Senderfrequenzen nacheinander abgerufen.

Abstimmen von Stationen mit starken Sendesignalen

Mit der Lokal-Suchlaufabstimmung wird nur nach Stationen mit ausreichender Signalstärke für einen guten Empfang gesucht.

1 Drücken Sie FUNCTION, um LOCAL zu wählen.

2 Drücken Sie ▲ oder ▼, um die Lokal-Suchlaufabstimmung ein- oder auszuschalten.
3 Drücken Sie ◀ oder ▶, um die Empfindlichkeit einzustellen.

Bei der Wahl von LOCAL 4 werden nur die stärksten Sender empfangen, während die niedrigeren Einstellungen zunehmend schwäche Sender zulassen.

Speichern von Stationen mit den stärksten Sendesignalen

Mit BSM (Best-Sender-Memory) lassen sich die sechs stärksten Sender automatisch den Stationstasten 1 bis 6 zuordnen, speichern und dann per einfachem Tastendruck wieder abrufen.

- Durch das Speichern von Frequenzen mit BSM werden ggf. zuvor unter Verwendung der Tasten 1 bis 6 gespeicherte Frequenzen ersetzt.

1 Drücken Sie FUNCTION, um BSM zu wählen.
2 Drücken Sie ▲, um BSM einzuschalten.

Daraufhin werden die sechs stärksten Senderfrequenzen in der Reihenfolge ihrer Signalstärke gespeichert.

■ Zum Abbrechen des Speichervorgangs drücken Sie ▼.

Umschalten der RDS-Anzeige

Das Radio-Daten-System (RDS) stellt nicht hörbare Informationen bereit, die die Suche nach bestimmten Radiosendern erleichtern.

• Der RDS-Service wird unter Umständen nicht von allen Stationen geboten.
• RDS-Funktionen, wie z. B. AF und TA, sind nur aktiv, wenn Sie eine RDS-Station eingestellt haben.

Bedienung des Geräts

- Drücken Sie DISPLAY.

Drücken Sie DISPLAY wiederholt, um zwischen den folgenden Einstellungen umzuschalten:

Programm-Service-Name—PTY-Information—Frequenz

■ Die PTY-Information und die Frequenz werden acht Sekunden lang auf dem Display angezeigt.

PTY-Liste

Spezifisch	Programmtyp
NEWS	Nachrichten
AFFAIRS	Tagesereignisse
INFO	Allgemeine Informationen und Tipps
SPORT	Sport
WEATHER	Wetterberichte/Wetterinformationen
FINANCE	Börsenberichte, Wirtschaft, Handel usw.
POP MUS	Populäre Musik
ROCK MUS	Zeitgenössische moderne Musik
EASY MUS	Unterhaltungsmusik
OTH MUS	Nicht-kategorisierte Musik
JAZZ	Jazz
COUNTRY	Country
NAT MUS	Landesmusik
OLDIES	Oldies, Golden Oldies
FOLK MUS	Volksmusik
L.CLASS	Leichte klassische Musik
CLASSIC	Klassik
EDUCATE	Bildungsprogramme
DRAMA	Rundfunk-Hörspiele und Programm-serien
CULTURE	Nationale oder regionale Kultur
SCIENCE	Natur, Wissenschaft und Technologie
VARIED	Leichte Unterhaltung
CHILDREN	Kinderprogramme
SOCIAL	Soziales
RELIGION	Religiöse Themen/Gottesdienste
PHONE IN	Telefongesprächsprogramme
TOURING	Reiseprogramme (ohne Verkehrs-durchsagen)
LEISURE	Freizeit und Hobby
DOCUMENT	Dokumentarsendungen

Empfang von PTY-Alarm- Sendungen

Bei Ausstrahlung des PTY-Notrufcodes wird dieser vom Gerät automatisch empfangen (im Display wird ALARM angezeigt). Am Ende der Ausstrahlung kehrt das System zur vorhergehenden Programmquelle zurück.

- Notstandsankündigungen können durch Drücken von TA abgestellt werden.

Wählen alternativer Frequenzen

Bei mangelhaftem Rundfunkempfang sucht das Gerät automatisch nach einem anderen Sender im gleichen Netz.

- Drücken und halten Sie TA wiederholt gedrückt, um die Funktion AF (Alternativ-frequenz-Suchlauf) ein- oder auszuschalten.

Hinweise

• Die AF-Funktion kann auch über das Menü ein- oder ausgeschaltet werden. Das Menü wird durch Drücken von FUNCTION aufgerufen.
• Bei der Suchlaufabstimmung oder bei BSM werden ausschließlich RDS-Stationen abgestimmt, wenn AF eingeschaltet ist.
• Wenn Sie eine programmierte Station abrufen, kann der Tuner diese mit einer neuen Frequenz aus der Stations-AF-Liste aktualisieren (dies gilt nur bei Gebrauch des Stationsspeichers für die Bänder F1 oder F2). Es erscheint keine Stationsnummer im Display, wenn die RDS-Daten für die empfangene Station sich von denen für die ursprünglich gespeicherte Station unterscheiden.
• Während eines AF-Frequenzsuchlaufs kann der Ton vorübergehend durch ein anderes Programm unterbrochen werden.
• AF kann für jedes UKW-Band unabhängig ein- oder ausgeschaltet werden.

Gebrauch des PI-Suchlaufs

Wenn der Tuner keinen geeigneten Sender findet oder der Empfang schwach wird, sucht das Gerät automatisch nach einer anderen Station mit derselben Programmierung. Während des Suchlaufs wird PI SEEK angezeigt und der Ausgang stummgeschaltet.

Gebrauch des Auto-PI-Suchlaufs für gespeicherte Stationen

Wenn gespeicherte Stationen nicht abgerufen werden können, wie z. B. bei Langstreckenfahrten, kann das Gerät auch für einen PI-Suchlauf während eines Stationsabrufs eingestellt werden.

- Standardmäßig ist der automatische PI-Suchlauf ausgeschaltet. Siehe Umschalten des Auto-PI-Suchlaufs auf Seite 41.

Begrenzen von Stationen auf die regionale Programmierung

Bei Verwendung von AF beschränkt die Regionalfunktion die Auswahl auf Sender, die regionale Programme ausstrahlen.

1 Drücken Sie FUNCTION, um REG zu wählen.

2 Drücken Sie ▲ oder ▼, um die Regionalfunktion ein- oder auszuschalten.

Hinweise

• Regionale Programmierung und regionale Netzwerke sind je nach Land verschieden aufgebaut (d. h. sie können sich je nach Uhrzeit, Bundesland/Region und Empfangsgebiet ändern).
• Die Stationsnummer wird unter Umständen aus dem Display ausgeblendet, wenn der Tuner einen regionalen Sender wählt, der sich von der ursprünglich eingestellten Station unterscheidet.
• Die Regionalfunktion kann unabhängig für jedes UKW-Band ein- oder ausgeschaltet werden.

Empfang von Verkehrsdurchsagen

Mit TA (Verkehrsdurchsagebereitschaft) werden automatisch Verkehrsmeldungen empfangen, ungeachtet der gerade gehörten Programmquelle. Die TA-Funktion kann sowohl für eine TP-Station (ein Sender, der Verkehrsdurchsagen ausstrahlt) als auch für eine verknüpfte Verkehrsfunk-Programmkette (ein Sender, der Informationen mit Verweis auf TP-Stationen bietet) aktiviert werden.

1 Stimmen Sie eine TP-Station oder verknüpfte Verkehrsfunk-Programmkette ab. Die Anzeige TP erscheint im Display.

2 Drücken Sie TA, um die Verkehrsdurchsagebereitschaft einzuschalten.

■ Zum Ausschalten der Verkehrsdurchsagebereitschaft drücken Sie TA erneut.

3 Mit VOLUME können Sie die TA-Lautstärke einstellen, wenn eine Verkehrs-durchsage startet.

Die neu eingestellte Lautstärke wird gespeichert und für nachfolgende Verkehrsmeldungen abgerufen.

4 Durch Drücken von TA während des Empfangs einer Verkehrsmeldung wird diese abgebrochen.

Der Tuner schaltet auf die ursprüngliche Programmquelle zurück, bleibt jedoch auf Bereitschaft geschaltet, bis TA erneut gedrückt wird.

Hinweise

• Die TA-Funktion kann auch über das Menü ein- oder ausgeschaltet werden. Das Menü wird durch Drücken von FUNCTION aufgerufen.
• Am Ende einer Verkehrsmeldung schaltet das System auf die ursprüngliche Programmquelle zurück.
• Bei der Suchlaufabstimmung oder bei BSM werden ausschließlich TP-Stationen und verknüpfte Verkehrsfunk-Programmketten abgestimmt, wenn TA eingeschaltet ist.

Eingebauter Player Abspielen einer Disc

1 Führen Sie eine CD in den CD-Ladeschacht ein.

Die Wiedergabe startet automatisch.

• Achten Sie darauf, dass die beschriftete Seite der Disc nach oben zeigt.
• Wenn bereits eine CD eingeführt wurde, drükken Sie SOURCE, um den eingebauten CD-Player zu wählen.
  ■ Durch Drücken von EJECT wird die CD ausgeworfen.

2 Für einen schnellen Vor- oder Rücklauf drücken und halten Sie ◀ oder ▶ gedrückt.

3 Um zu einem anderen Titel vor- oder zurückzuspringen, drücken Sie ◀ oder ▶.

Hinweise

• Lesen Sie sich die Richtlinien für die Handhabung von Discs und Player auf Seite 43 durch.
• Sollte eine Fehlermeldung angezeigt werden, z. B. ERROR-11, dann siehe Fehlermeldungen auf Seite 43.

Wiederholwiedergabe

Derselbe Titel kann wiederholt abgespielt werden.

1 Drücken Sie FUNCTION, um RPT zu wählen.

2 Drücken Sie ◀ oder ▶, um einen Wiederholbereich zu wählen.

DSC – Wiederholung aller Titel

TRK – Nur Wiederholung des momentanen Titels

■ Durch die Aktivierung des Titelsuchlaufs oder des schnellen Vor-/Rücklaufs wird die Wiederholwiedergabe automatisch aufgehoben.
■ Zum Zurückschalten zur normalen Anzeige drücken Sie BAND.

Abspielen von Titeln in zufälliger Reihenfolge

Die Titel einer CD können in einer zufallsbestimmten Reihenfolge abgespielt werden.

1 Drücken Sie FUNCTION, um RDM zu wählen.
2 Drücken Sie ▲ oder ▼, um die zufallsgesteuerte Wiedergabe ein- oder auszuschalten.

Bei eingeschalteter zufallsgesteuerter Wiedergabe erscheint die Angabe RDM im Display.

■ Zum Zurückschalten zur normalen Anzeige drücken Sie BAND.

Anspielwiedergabe der Titel einer CD

Es können jeweils die ersten 10 Sekunden jedes Titels einer CD gespielt werden.

1 Drücken Sie FUNCTION, um SCAN zu wählen.
2 Drücken Sie ▲, um die Anspielwiedergabe einzuschalten.

SCAN erscheint im Display. Von jedem Titel werden die ersten 10 Sekunden gespielt.

3 Wenn Sie den gewünschten Titel gefunden haben, drücken Sie ▼, um die Anspielwiedergabe abzuschalten.

■ Wenn die Anzeige automatisch auf Wiedergabe zurückgeschaltet wurde, wählen Sie SCAN erneut, indem Sie FUNCTION drücken.
■ Nach dem Anspielen der gesamten CD beginnt wieder die normale Titelwiedergabe.

Pausieren der Disc-Wiedergabe

Die Disc-Wiedergabe kann vorübergehend gestoppt werden.

1 Drücken Sie FUNCTION, um PAUSE zu wählen.

2 Drücken Sie ▲ oder ▼, um die Pause ein- oder auszuschalten.

■ Zum Zurückschalten zur normalen Anzeige drücken Sie BAND.

Audio-Einstellungen

Gebrauch der Balance-Einstellung

Über die Überblend-/Balance-Einstellung lässt sich eine ideale Hörumgebung für alle Sitzplätze schaffen.

1 Drücken Sie AUDIO, um FAD zu wählen.

2 Drücken Sie ▲ oder ▼, um die Front-/Heck-Lautsprecherbalance einzustellen.

Der Balance-Bereich FAD F15 bis FAD R15 wird angezeigt.

■ FAD 0 ist die geeignete Einstellung, wenn nur zwei Lautsprecher in Gebrauch sind.

3 Drücken Sie ◀ oder ▶, um die Links-/Rechts-Lautsprecherbalance einzustellen.

Der Balance-Bereich BAL L15 bis BAL R15 wird angezeigt.

■ Zum Zurückschalten zur normalen Anzeige drücken Sie BAND.

Gebrauch des Equalizers

Zur Auswahl stehen sechs gespeicherte Equalizer-Einstellungen, die jederzeit mühelos abgerufen werden können: DYNAMIC, VOCAL, NATURAL, CUSTOM, FLAT und POWERFUL.

• CUSTOM ist eine spezielle Equalizer-Kurve, die Sie selbst erstellen können.
• Bei der Wahl von FLAT bleibt der ursprüngliche Klang unverändert.

- Drücken Sie EQ, um den Equalizer zu wählen.

Drücken Sie EQ wiederholt, um zwischen den folgenden Equalizer-Kurven umzuschalten:

Einstellen von Equalizer-Kurven

Sie können die Einstellungen für die derzeit gewählte Equalizer-Kurve wunschgemäß ändern. Individuell angepasste Equalizer-Kurven werden unter CUSTOM gespeichert.

Einstellen von Bass/Mittelton/Hochton

Sie können den Bass-/Mittelton-/Hochton-Pegel nach Bedarf einstellen.

1 Drücken Sie AUDIO, um BASS/MID/TREBLE zu wählen.

2 Drücken Sie ▲ oder ▼, um den Pegel einzustellen.

Während der Erhöhung bzw. Verminderung des Pegels wird +6 bis -6 angezeigt.

■ Zum Zurückschalten zur normalen Anzeige drücken Sie BAND.

Einstellen von Loudness

Die Loudness-Funktion schafft einen Ausgleich für die Schwäche des menschlichen Gehörs bei der Wahrnehmung von leisen Tönen im Tiefen- und Höhenbereich.

1 Drücken Sie AUDIO, um LOUD zu wählen.

2 Drücken Sie ▲ oder ▼, um die Loudness-Funktion ein- oder auszuschalten.

■ Sie können auch EQ drücken und gedrückt halten, um Loudness ein- oder auszuschalten.

3 Drücken Sie ◀ oder ▶, um den Pegel wunschgemäß einzustellen.

LOW (Niedrig)—HI (Hoch)

■ Zum Zurückschalten zur normalen Anzeige drücken Sie BAND.

Einstellen der Programmquellenpegel

Mit SLA (Programmquellen-Pegeleinstellung) kann der Lautstärkepegel jeder Programmquelle eingestellt werden, um plötzliche Lautstärkeänderungen beim Umschalten von Programmquellen zu vermeiden.

• Die Einstellungen beruhen auf der UKW-Lautstärke, die unverändert bleibt.
• Die MW/LW-Lautstärke kann ebenfalls mit SLA eingestellt werden.

1 Vergleichen Sie die UKW-Lautstärke mit dem Lautstärkepegel der Programmquelle, die Sie einstellen möchten.
2 Drücken Sie AUDIO, um SLA zu wählen.
3 Drücken Sie ▲ oder ▼, um die Programmquellen-Lautstärke einzustellen.

Während der Erhöhung bzw. Verminderung der Programmquellen-Lautstärke wird SLA +4 bis SLA -4 angezeigt.

■ Zum Zurückschalten zur normalen Anzeige drücken Sie BAND.

Andere Funktionen

Anpassen der Grundeinstellungen

In den Grundeinstellungen können Sie im Hinblick auf eine optimale Leistung des Geräts verschiedene Systemeinstellungen bedarfsgerecht anpassen.

1 Drücken und halten Sie SOURCE gedrückt, bis sich das Gerät ausschaltet.
2 Drücken und halten Sie SOURCE gedrückt, bis ein Funktionsname im Display erscheint.
3 Drücken Sie FUNCTION, um eine der Grundeinstellungen zu wählen.

Drücken Sie FUNCTION wiederholt, um zwischen den folgenden Einstellungen umzuschalten:

FM (UKW-Kanalraster)—A-PI (Auto-PI-Suchlauf)—AUX (Zusatzeingang)—SAVE (Energie-sparmodus)

Gehen Sie für jede Einstellung den nachfolgenden Anweisungen entsprechend vor.

■ Zum Verlassen der Grundeinstellungen drücken Sie BAND.
■ Sie können die Grundeinstellungen auch verlassen, indem Sie SOURCE gedrückt halten, bis sich das Gerät ausschaltet.

Einstellen des UKW-Kanalrasters

Bei der Suchlaufabstimmung wird normalerweise das 50-KHz-UKW-Kanalraster verwendet. Wenn AF oder TA eingeschaltet ist, ändert sich das Kanalraster automatisch zu 100 KHz. Es könnte vorteilhaft sein, das Kanalraster für den AF-Betrieb auf 50 KHz einzustellen.

- Bei der manuellen Abstimmung bleibt das Kanalraster auf 50 KHz eingestellt.

1 Drücken Sie FUNCTION, um FM zu wählen.
2 Drücken Sie ◀ oder ▶, um das UKW-Kanalraster zu wählen.

Durch Drücken von ◀ wird 50 (50 KHz) gewählt. Durch Drücken von ▶ wird 100 (100 KHz) gewählt.

Umschalten des Auto-PI-Suchlaufs

Das System kann automatisch nach einer anderen Station mit derselben Programmierung suchen, selbst bei einem Stationsabruf.

1 Drücken Sie FUNCTION, um A-PI zu wählen.
2 Drücken Sie ▲ oder ▼, um den Auto-PI-Suchlauf ein- oder auszuschalten.

Umschalten der AUX-Einstellung

Mit diesem Gerät können auch Zusatzgeräte verwendet werden. Wenn zusätzliche, mit diesem Gerät verbundene Geräte verwendet werden sollen, muss die Zusatzeinstellung (AUX) aktiviert werden.

1 Drücken Sie FUNCTION, um AUX zu wählen.
2 Drücken Sie ▲ oder ▼, um die AUX-Einstellung ein- oder auszuschalten.

Einschränken der Batteriebeanspruchung

Wenn Sie diese Funktion einschalten, reduzieren Sie den Verbrauch an Batterieleistung.

- Bei aktiviertem Energiesparmodus sind außer dem Einschalten einer Programmquelle keinerlei Bedienvorgänge zulässig.

Wichtig

Bei Entnahme der Fahrzeugbatterie wird der Energiesparmodus aufgehoben. Schalten Sie den Energiesparmodus erneut ein, sobald die Fahrzeugbatterie wieder eingesetzt wurde. Sollte der Zündschalter Ihres Fahrzeugs keine ACC-Position aufweisen, kann es je nach Anschlussmethode vorkommen, dass das Gerät bei ausgeschaltetem Energiesparmodus Batterieleistung in Anspruch nimmt.

1 Drücken Sie FUNCTION, um SAVE zu wählen.
2 Drücken Sie ▲ oder ▼, um den Energie-sparmodus ein- oder auszuschalten.

Abschalten des Tons

In folgenden Fällen wird dieses Gerät automatisch stummgeschaltet:

- Wenn mit einem an dieses Gerät angeschlossenen Mobiltelefon ein Telefonanruf empfangen oder getätigt wird.

- Wenn von einem an dieses Gerät angeschlossenen Pioneer-Navigationsgerät die Sprachführung ausgegeben wird. Der Ton wird abgeschaltet, im Display erscheint MUTE und sämtliche Audio-Einstellungen, mit Ausnahme der Lautstärkeregelung, sind blockiert. Der Betrieb kehrt in den Normalzustand zurück, sobald die Telefonverbindung oder die Sprachführung beendet wird.

Fehlermeldungen

Vor der Kontaktaufnahme mit Ihrem Händler oder der nächstgelegenen Pioneer-Kundendienststelle sollten Sie sich die angezeigte Fehlermeldung notieren.

Meldung	Ursache	Abhilfemaßnahme
ERROR-11, 12, 17, 30	Disc verschmutzt	Reinigen Sie die Disc.
ERROR-11, 12, 17, 30	Disc verkratzt	Wechseln Sie die Disc aus.
ERROR-10, 11, 12, 15, 17, 30, A0	Elektrische oder mechanische Störung	Schalten Sie entweder die Zündung aus- und wieder ein oder wechseln Sie zuerst zu einer anderen Programmquelle und dann wieder zurück zum CD-Player.
ERROR-15	Die eingelegte Disc enthält keine Daten.	Wechseln Sie die Disc aus.
ERROR-22, 23	Das CD-Format kann nicht wiedergegeben werden.	Wechseln Sie die Disc aus.
CD-ROM	CD-ROM eingelegt	Wechseln Sie die Disc aus.

Richtlinien für die Handhabung von Discs und Player

- Verwenden Sie ausschließlich Discs, die das nachstehende Logo aufweisen.

- Verwenden Sie ausschließlich herkömmliche, runde Discs. Discs einer anderen Form sollten nicht verwendet werden.

• Sie können 12-cm- und 8-cm-CDs verwenden. Verwenden Sie keinen Adapter beim Abspielen einer 8-cm-CD.
• In den CD-Ladeschacht darf kein anderer Gegenstand als eine CD eingeführt werden.
• Verwenden Sie keinesfalls Discs, die Sprünge, Einkerbungen/Absplitterungen, Verformungen oder andere Beschädigungen aufweisen, da Sie dadurch den Player beschädigen könnten.
• CD-R/CD-RW-Discs, die nicht finalisiert wurden, können nicht abgespielt werden.
• Berühren Sie unter keinen Umständen die Disc-Oberfläche mit den aufgezeichneten Daten.
• Bewahren Sie die Discs bei Nichtgebrauch in deren Gehäuse auf.
• Setzen Sie Discs keinen hohen Temperaturen und direkter Sonnenbestrahlung aus.
• Kleben Sie keine Etiketten auf Discs, beschriften Sie sie nicht und wenden Sie keine Chemikalien auf die Disc-Oberfläche an.
• Wischen Sie die Discs zum Reinigen mit einem weichen Tuch von der Mitte zum Rand hin ab.
• Kondensation kann eine vorübergehende Störung der Player-Leistung zur Folge haben. Warten Sie in diesem Fall etwa eine Stunde ab, bis sich der Player an die höheren Temperaturen angepasst hat. Feuchte Discs sollten mit einem weichen Tuch trokkengerieben werden.
• Unter Umständen ist eine Disc-Wiedergabe nicht möglich. Das kann auf die spezifischen Eigenschaften der Disc, das Disc-Format, die für die Aufzeichnung verwendete Software, die Wiedergabeumgebung, die Lagerbedingungen usw. zurückzuführen sein.

Zusätzliche Informationen

• Je nach der Aufzeichnungsumgebung können Textinformationen unter Umständen nicht ordnungsgemäß wiedergegeben werden.
• Erschütterungen aufgrund von Unebenheiten der Fahrbahn können die Disc-Wiedergabe unterbrechen.
• Lesen Sie sich vor der Verwendung von Discs die Disc-spezifischen Sicherheitshinweise durch.

Dual-Discs

• Dual-Discs sind doppelseitige Discs, die eine beschreibbare CD-Seite für Audiodaten und eine beschreibbare DVD-Seite für Videodaten bereitstellen.
• Da die CD-Seite von Dual-Discs physikalisch nicht mit dem allgemeinen CD-Standard kompatibel ist, ist eine Wiedergabe der CD-Seite mit diesem Gerät ggf. nicht möglich.
• Das häufige Laden und Auswerfen einer Dual-Disc kann zu Kratzern auf der Disc führen, die wiederum, wenn sie besonders ausgeprägt sind, Probleme bei der Wiedergabe auf diesem Gerät zur Folge haben können. In manchen Fällen kann es sogar vorkommen, dass eine Dual-Disc im Disc-Ladeschacht eingeklemmt wird und nicht mehr ausgeworfen werden kann. Um dies zu vermeiden, sollten Sie die Verwendung von Dual-Discs mit diesem Gerät vermeiden.
• Detaillierte Angaben zu Dual-Discs können Sie den vom Hersteller der Disc bereitgestellten Informationen entnehmen.

Technische Daten

Allgemein

Stromversorgung .... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem ...... Negativ

Max. Leistungsaufnahme .... 10,0 A

Einbaugröße ..... 178 × 50 × 162 mm

Frontfläche ..... 188 × 58 × 15 mm

D

Einbaugröße ..... 178 × 50 × 162 mm

Frontfläche ..... 170 × 48 × 15 mm

Gewicht 1,3 kg

Audio

Max. Ausgangsleistung ..... 50 W × 4

Dauer-Ausgangsleistung ..... 22 W × 4 (50 Hz bis 15 000 Hz, 5% THD, bei 4-Ω-Last, beide Kanäle betrieben)

Lastimpedanz 4 Ω (4 Ω bis 8 Ω zulässig)

Klangregler:

Bass

Frequenz 100 Hz

Verstärkung ...... ±13 dB

Mittel

Frequenz 1 KHz

Verstärkung ...... ±12 dB

Hochton

Frequenz 10 KHz

Verstärkung ...... ±12 dB

CD-Player

Typ .... Compact-Disc-Digital-Audiosystem

Kompatible Discs .... Compact Disc

Signal-Rauschabstand ..... 94 dB (1 KHz) (IEC-A-Netz)

Anzahl der Kanäle ...... 2 (Stereo)

UKW-Tuner

Frequenzbereich 87,5 MHz bis 108,0 MHz

Nutzempfindlichkeit ....8 dBf (0,7 μV/75 Ω, Mono, Signal-Rauschabstand: 30 dB)

Signal-Rauschabstand ..... 75 dB (IEC-A-Netz)

MW-Tuner

Frequenzbereich .... 531 KHz bis 1 602 KHz (9 KHz)

Nutzempfindlichkeit .... 18μV (Signal-Rauschabstand: 20 dB)

Signal-Rauschabstand ..... 65 dB (IEC-A-Netz)

LW-Tuner

Frequenzbereich 153 KHz bis 281 KHz

Nutzempfindlichkeit .... 30 μV (Signal-Rauschabstand: 20 dB)

Signal-Rauschabstand ..... 65 dB (IEC-A-Netz)

Hinweis

Änderungen der technischen Daten und des Designs vorbehalten.

Table des matières

Technische gegevens 90

Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer.de (oder www.pioneer.eu) .

Bitte bei Kauf sofort ausfüllen.

Eingravierte 14-stellige Serien-Nummer:

Engraved 14-digit serial number:

Kaufdatum:

Date of purchase:

Händler-Stempel

Dealer's stamp
