R600 Quad HD - Caméra auto Navitel - Бесплатное руководство пользователя

Тип продукта	Видеорегистратор (портативный видеорекордер)
Бренд	Navitel
Модель	R600 Quad HD
Процессор	NOVATEK NT96660
Дисплей	2" TN, 960x240 пикселей
Датчик камеры	OV4689
Разрешение видео	2560x1440 @30 кадров/с
Формат видео	MOV
Разрешение фото	12 Мп
Формат фото	JPG
Угол обзора	170°
Объектив	4-слойное стекло
Память	Карта MicroSD (класс 10 и выше), до 256 ГБ
Порт USB	Mini-USB
Аккумулятор	180 мАч x2 (встроенный)
Питание	5 В, 1,5 А через автомобильное зарядное устройство
G-сенсор	Да (автоматическая блокировка видео при ударе)
Парковочный монитор	Да (автоматическое включение при вибрации)
Циклическая запись	Да (настраиваемая длительность)
Запись звука	Вкл/Выкл через кнопку Вверх
Защита файлов	Ручная блокировка или авто-блокировка G-сенсором
Крепление	Клеевое крепление (стикер 3M) на лобовом стекле
Рабочая температура	от 0 до +35°C
Чистка	Протирать объектив мягкой тканью; не использовать химикаты
Безопасность	Использовать оригинальное зарядное устройство; не разбирать; избегать огня

Часто задаваемые вопросы - R600 Quad HD Navitel

Как установить видеорегистратор Navitel R600 Quad HD?

Вставьте карту microSD (класс 10 и выше, до 256 ГБ) в слот, отформатируйте её в DVR через Меню > Форматировать SD-карту. Прикрепите клеевое крепление к лобовому стеклу, подключите автомобильное зарядное устройство к прикуривателю и DVR (mini-USB). Отрегулируйте положение камеры и включите устройство.

Зачем нужно форматировать карту microSD перед использованием?

Форматирование карты в DVR обеспечивает совместимость и предотвращает ошибки данных. Всегда форматируйте новую или повторно используемую карту через Меню > Форматировать SD-карту перед первым использованием.

Как зарядить устройство?

Устройство заряжается при подключении к автомобильному зарядному устройству (5 В, 1,5 А) через порт mini-USB. Красный индикатор гаснет при полной зарядке. Встроенный аккумулятор предназначен для аварийной записи и корректного выключения; для полноценной работы требуется постоянное питание.

Что такое функция парковочного монитора?

Когда устройство выключено, при обнаружении вибрации (например, толчка) DVR автоматически включается, записывает защищенное видео и выключается через 60 секунд бездействия. Это позволяет фиксировать события во время парковки.

Как работает G-сенсор?

Встроенный G-сенсор определяет резкое ускорение или столкновение и автоматически блокирует текущий видеофайл, предотвращая его перезапись при циклической записи.

Что такое циклическая запись и как её настроить?

Циклическая запись разбивает видео на клики заданной длительности (например, 1/3/5 минут). Когда карта памяти заполняется, старые незащищенные файлы перезаписываются. Длительность настраивается в меню.

Как защитить видео от удаления?

Во время записи нажмите кнопку Вниз, чтобы заблокировать текущий файл (появится значок ключа). Или в режиме Видео выберите файл, нажмите Меню > Защитить, затем выберите Заблокировать текущий или Заблокировать все.

Какое разрешение видео поддерживает R600 Quad HD?

Оно записывает видео с разрешением 2560x1440 пикселей при 30 кадрах в секунду в формате MOV. Также поддерживает фото 12 Мп.

Как чистить объектив?

Выключите устройство и аккуратно протрите объектив мягкой сухой тканью. Избегайте использования химикатов, моющих средств или абразивных материалов, чтобы не поцарапать.

Что делать, если устройство не реагирует?

Нажмите кнопку Сброс (используйте скрепку или подобное), чтобы перезагрузить DVR. Если проблемы сохраняются, убедитесь, что SD-карта отформатирована и совместима, или обратитесь в сервисный центр Navitel.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R600 Quad HD Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R600 QUAD HD – многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

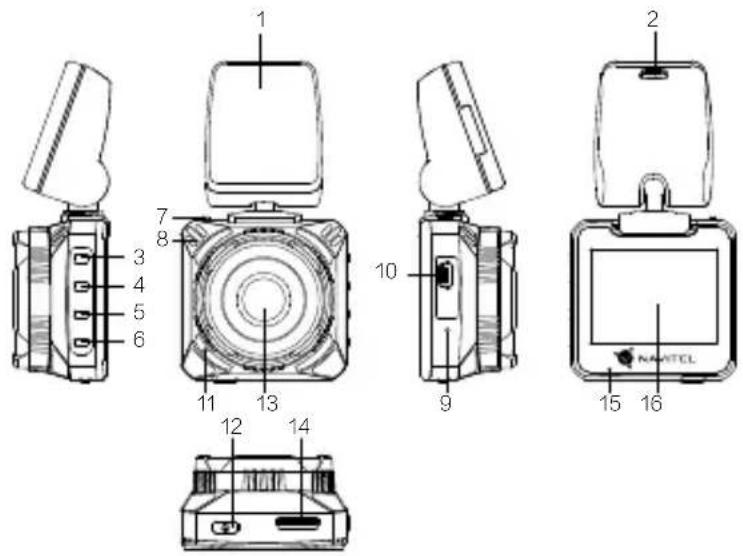

Внешний вид устройства

1. Клейкое крепление 3M
2. Разъем mini-USB для зарядки
3. Кнопка Меню
4. Кнопка Вверх
5. Кнопка Вниз
6. Кнопка ОК
7. Фиксатор
8. Динамик
9. Кнопка Сброс
10. Разъем mini-USB
11. Микрофон
12. Кнопка Вкл. / Выкл.
13. Камера
14. Слот microSD
15. LED индикатор
16. Дисплей

Спецификация

Процессор NOVATEK NT96660
Дисплей 2", 960×240, TN
Камера OV4689
Формат видео MOV
Разрешение видео 2560×1440, 30 fps
Формат изображения JPG
Разрешение изображения 12 МП
Угол обзора 170°
Линза 4 линзы из стекла
Память microSD карта
Объем microSD-карты до 256 ГБ

USB mini-USB
Аккумулятор 180 мА·ч × 2
Питание 5 В, 1,5 А
Частота	50/60 Гц
Микрофон / динамик Есть
Языки	английский,испанский,немецкий,польский,русский,словацкий,французский,чешский

Примечание: технические характеристики могут меняться в результате обновлений.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-256 ГБ.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите видеорегистратор на лобовом стекле при помощи крепления.

• Подключите ЗУ к гнезду прикуривателя.
• Подключите 3У к разъему видеорегистратора (mini-USB).
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится красный индикатор. Видеорегистратор включится и начнет видеозапись (начнёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
Вкл. / Выкл.	Нажмите и удерживайте 3 секунды для включения / выключения устройства.Нажмите для включения / выключения дисплея.
Меню	Нажмите, чтобы перейти в режим Меню.В Меню нажмите, чтобы выйти из любого выбранного меню.
Вверх / Вниз	В режиме Записи видео нажмите Вверх, чтобы выключить / включить микрофон.В режиме Записи видео (REC) нажмите Вниз, чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).В режиме Съемки фото нажмите, чтобы приблизить / удалить ракурс.В режиме Просмотра видео / Просмотра фото нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт меню.
ОК	В режиме Записи видео (STBY) нажмите для начала записи. Нажмите еще раз, чтобы остановить запись.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Просмотра видео нажмите, чтобы выбрать файл или приостановить / продолжить просмотр.В режиме Просмотра фото нажмите, чтобы выбрать файл.В Меню нажмите, чтобы выбрать пункт меню.
Сброс Если устройство не отвечает, нажмите для сброса.

Примечание: встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись (синий индикатор будет гореть непрерывно). Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото В режиме	Съемки фото нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Просмотр видео	В режиме Просмотра видео выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Вверх / Вниз.
Просмотр фото	В режиме Просмотра фото выберите файл с помощью кнопок Вверх / Вниз, затем нажмите ОК для просмотра файла.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите Вниз, чтобы защитить текущую запись. Символ ключа появится вверху экрана. В режиме Просмотра видео / Просмотра фото, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Для разблокировки выберите Разблокировать этот файл или Разблокировать все файлы.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен. Если ничего не будет происходить в течение 60 секунд, устройство выключится.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.

* Эта функция доступна только в версии прошивки 20200514-V2.0 и выше.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL R600 QUAD HD.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер сертификата соответствия: № ЕАЭС RU С-СЗ.АЖ49.В.00470/20, сроком действия: до 08.10.2025. Выдан согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации "Апекс-сертификация" Общества с ограниченной ответственностью "Апекс" 09.10.2020.

Дата производства: указана в серийном номере на корпусе устройства в формате R600QHDFGTTMM00000.

год месяц
