R600 Quad HD - Caméra auto Navitel - Безкоштовний посібник користувача

Тип продукту	Відеореєстратор (портативний)
Бренд	Navitel
Модель	R600 Quad HD
Процесор	NOVATEK NT96660
Дисплей	2" TN, 960x240 пікселів
Сенсор камери	OV4689
Роздільна здатність відео	2560x1440 @30 к/с
Формат відео	MOV
Роздільна здатність зображення	12 Мп
Формат зображення	JPG
Кут огляду	170°
Об'єктив	4-шарове скло
Накопичувач	Карта пам'яті MicroSD (Class 10 або вище), до 256 ГБ
USB-порт	Mini-USB
Акумулятор	180 mAh x2 (вбудований)
Живлення	5 В, 1,5 А через автомобільний зарядний пристрій
G-сенсор	Так (автоматично блокує відео при ударі)
Паркувальний монітор	Так (автоматично активується при вібрації)
Циклічний запис	Так (налаштовувана тривалість)
Запис звуку	Увімк/Вимк через кнопку Вгору
Захист файлів	Ручне блокування або автоматичне блокування G-сенсора
Кріплення	Кріплення на липучці (наклейка 3M) на лобове скло
Робоча температура	від 0 до +35°C
Чищення	Протирати об'єктив м'якою ганчіркою; не використовувати хімікати
Безпека	Використовуйте оригінальний зарядний пристрій; не розбирайте; уникайте вогню

Часті запитання - R600 Quad HD Navitel

Як встановити відеореєстратор Navitel R600 Quad HD?

Вставте карту пам'яті MicroSD (Class 10 або вище, до 256 ГБ) у слот, відформатуйте її всередині реєстратора через Меню > Форматувати SD-карту. Прикріпіть кріплення на липучці до лобового скла, підключіть автомобільний зарядний пристрій до прикурювача та реєстратора (mini-USB). Відрегулюйте положення камери та увімкніть пристрій.

Чому потрібно форматувати карту пам'яті MicroSD перед використанням?

Форматування карти всередині реєстратора забезпечує сумісність і запобігає помилкам даних. Завжди форматуйте нову або повторно використовувану карту через Меню > Форматувати SD-карту перед першим використанням.

Як зарядити пристрій?

Пристрій заряджається при підключенні до автомобільного зарядного пристрою (5 В, 1,5 А) через порт mini-USB. Червоний індикатор вимикається при повному заряді. Вбудований акумулятор призначений лише для аварійного запису та правильного вимкнення; для повноцінної роботи потрібне постійне живлення.

Що таке функція паркувального монітора?

Коли пристрій вимкнено, при виявленні вібрації (наприклад, удару) реєстратор автоматично вмикається, записує захищене відео та вимикається через 60 секунд бездіяльності. Це дозволяє фіксувати події під час паркування.

Як працює G-сенсор?

Вбудований G-сенсор виявляє різкий удар або зіткнення та автоматично блокує поточний відеофайл, запобігаючи його перезапису під час циклічного запису.

Що таке циклічний запис і як його налаштувати?

Циклічний запис розбиває відео на кліпи заданої тривалості (наприклад, 1/3/5 хвилин). Коли карта пам'яті заповнена, найстаріші незахищені файли перезаписуються. Тривалість регулюється в меню.

Як захистити відео від видалення?

Під час запису натисніть кнопку Вниз, щоб заблокувати поточний файл (з'явиться значок ключа). Або в режимі відео виберіть файл, натисніть Меню > Захист, потім виберіть Блокувати поточний або Блокувати всі.

Яку роздільну здатність відео підтримує R600 Quad HD?

Він записує з роздільною здатністю 2560x1440 пікселів при 30 кадрах на секунду у форматі MOV. Також підтримує фото 12 Мп.

Як чистити об'єктив?

Вимкніть пристрій і обережно протріть об'єктив м'якою сухою ганчіркою. Уникайте використання хімікатів, миючих засобів або абразивних матеріалів, щоб запобігти подряпинам.

Що робити, якщо пристрій не реагує?

Натисніть кнопку Скидання (за допомогою скріпки або подібного), щоб перезавантажити реєстратор. Якщо проблеми не зникають, переконайтеся, що SD-карта відформатована та сумісна, або зверніться до сервісного центру Navitel.

ПОСІБНИК КОРИСТУВАЧА R600 Quad HD Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL R600 QUAD HD - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

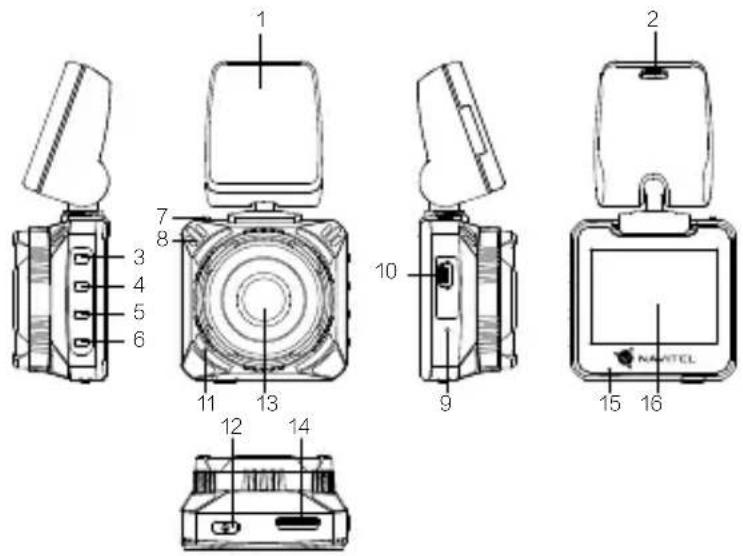

Зовнішній вигляд пристрою

1. Клейке кріплення 3М
2. Роз'єм mini-USB для зарядки
3. Меню
4. Bropy
5. Вниз
6. OK
7. Фіксатор
8. Динамік
9. Скидання
10. Роз'єм mini-USB
11. Мікрофон
12. Увімк. / Вимк.
13. Камера
14. Слот microSD
15. LED індикатор
16. Дисплей

Технічні характеристики

Процесор NOVATEK NT96660
Дисплей 2", 960×240, TN
Камера OV4689
Формат відео MOV
Роздільна здатність відео 2560×1440, 30 fps
Формат зображення JPG
Роздільна здатність фото 12 МП
Кут огляду 170°
Матеріал лінзи скло (4 шари)
Пам'ять microSD карта
Об'єм microSD-карти до 256 ГБ

USB mini-USB
Акумулятор 180 мА·г × 2
Живлення 5 В, 1,5 А
Частота	50/60 Гц
Мікрофон / динамік	Є
Мови	англійська,іспанська,німецька,польська,російська,словацька,французька,чеська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-256 ГБ.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-каруту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм mini-USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер ЗП. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопки

Кнопка Функції
Увімк. / Вимк.	Натисніть і утримуйте 3 секунди для увімкнення / вимкнення пристрою.Натисніть коротко для увімкнення / вимкнення екрану.
Меню	Натисніть, щоб перейти в Меню налаштувань пристрою.У Меню, натисніть, щоб вийти з будь-якого обраного меню.
Вгору / Вниз	У режимі Запис відео, натисніть Вгору, щоб вимкнути / увімкнути мікрофон.У режимі Відеозапис (REC) натисніть Вниз, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У режимі Фотозйомка, натисніть, щоб наблизити / віддалити ракурс.У режимі Відео / Фото, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
ОК	У режимі Відеозапис (STBY), натисніть для початку запису; натисніть ще раз, щоб зупинити запис.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відео, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.У режимі Фото, натисніть, щоб вибрати файл.У Меню, натисніть, щоб вибрати пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка: вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматуваннякарти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК (синій індикатор буде горіти безперервно). Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка У режимі	Фотозйомка, натисніть, щоб зробити знімок. Він буде збережений автоматично.
Відео	У режимі Відео, виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу. Ви можете призупинити / продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед / назад кнопками Вгору і Вниз.
Фото	У режимі Фото, виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Захист файлу	У режимі Відеозапис (REC) натисніть Вниз, щоб захистити поточний запис. У режимі Відео / Фото, виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всі файли. Захищені файли не можуть бути видалені або перезаписані.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований. Якщо нічого не буде відбуватися протягом 60 секунд, пристрій вимкнеться.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
USB-підключення *	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.

UA

* Ця функція доступна тільки у версії прошивки 20200514-V2.0 і вище.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL R600 QUAD HD.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
