A95AS2 - Электромеханический регулятор уровня Fantini Cosmi - Бесплатное руководство пользователя

Бренд	Fantini Cosmi
Модель	A95AS2
Категория	Электромеханический регулятор уровня
Тип	Погружной (герметичный)
Материал корпуса	Moplen, отлитый в одной детали
Переключатель	Пылевлагозащищенный микропереключатель SPDT
Шар переключения	Нержавеющая сталь
Тип кабеля	Неопрен
Длина кабеля	3 метра
Коммутационный ток	10(4) A при 250 В переменного тока
Максимальное давление погружения	10 бар (100 метров)
Максимальная температура жидкости	45 °C
Степень защиты	IP68
Рекомендуемое использование	Чистая вода
Основные функции	Прямое управление маломощными однофазными насосами, регулировка уровня
Обслуживание и очистка	Протирать влажной тканью; не использовать растворители
Безопасность	Не погружать глубже 100 м; соблюдать максимальную температуру
Запчасти и ремонтопригодность	Запасные части отсутствуют; устройство не подлежит ремонту

Часто задаваемые вопросы - A95AS2 Fantini Cosmi

Как подключить регулятор к дренажному насосу?

Следуйте схеме: коричневый провод (общий) к насосу, синий и черный в соответствии с клеммами. Изолируйте неиспользуемые провода.

Можно ли использовать этот регулятор для сточных вод?

Нет, он предназначен только для чистой воды. Загрязненная вода может повредить механизм.

Какова максимальная глубина погружения?

Максимальное давление 10 бар, что соответствует глубине 100 метров.

Что делать, если регулятор не переключается?

Проверьте кабель, микропереключатель и отсутствие заклинивания шара. Если проблема не устранена, замените устройство.

В чем разница между моделями A95A и A95AS2?

Модель A95A имеет кабель ПВХ длиной 3 м и выдерживает 60 °C, тогда как A95AS2 имеет неопреновый кабель 3 м и макс. 45 °C.

Должен ли регулятор устанавливаться вертикально?

Он может быть установлен в любом положении, но шар должен свободно перемещаться.

Как проверить правильность работы?

Погрузите его в воду и проверьте переключение, наклоняя устройство. Используйте мультиметр для проверки целостности цепи.

Можно ли удлинить кабель?

Да, но используйте герметичную распределительную коробку и соблюдайте минимальное сечение.

Какие типы насосов может управлять этот регулятор?

Маломощные однофазные насосы с максимальным током 10 А (4 А при индуктивной нагрузке).

Как очистить устройство?

Протирайте влажной тканью с мягким мылом. Не используйте агрессивные химикаты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A95AS2 Fantini Cosmi

ПОГРУЖНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ РЕЛЕ УРОВНЯ ДЛЯ СТОЧНЫХ ВОД РУССКИЙ РАБ. 12

1. CARATTERISTICHE GENERALI

1. ОБЩИЕ ХАРАКТЕРИСТИКИ

• Погружной реле уровня для сточных вод. Максимально-допустимый уровень углубления - 100 м.
- Пригодны для прямого управления небольшими однофазными насосами и регулировки уровня чистой воды.
- Наружный корпус из выдуваемого под давлением моплена в виде единого целого
- Микровыключатель SPDT, пыленепроницаемый
• Шар переключения из нержавеющей стали

	ТИП КАБЕЛЯ	ДЛИНА КАБЕЛЯ	ПАРАМЕТРЫ КОНТАКТОВ	ПОГРУЖНОЕ ДАВЛЕНИЕ	МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ЖИДКОСТИ	СТЕПЕНЬ ЗАЩИТЫ
A95A	ПВХ	3 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95AS1	ПВХ	5 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95B	ПВХ	10 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95BS1	ПВХ	15 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95AS2 неопрен		3 М 10(4)А 250Vca	10 бар	45 °C IP68
A95AS3 неопрен		5 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS4 неопрен		10 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS5 неопрен		15 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS6 неопрен		20 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS7 неопрен		25 М 10(4)А 250Vca	10 бар	45 °C IP68

2. НОРМЫ И СЕРТИФИКАТЫ

Соответствует нормам EN 60730-1, 60730-2-16. Соответствует нормам TÜV.

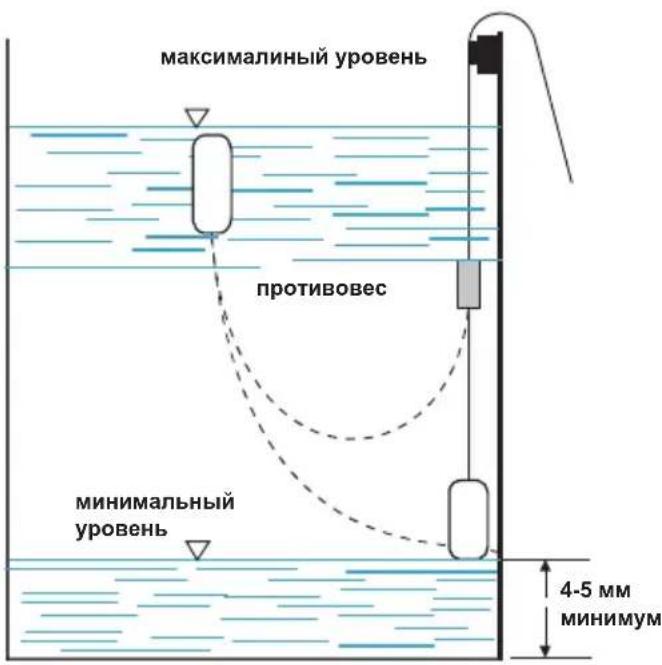

3. ПРИМЕНЕНИЕ

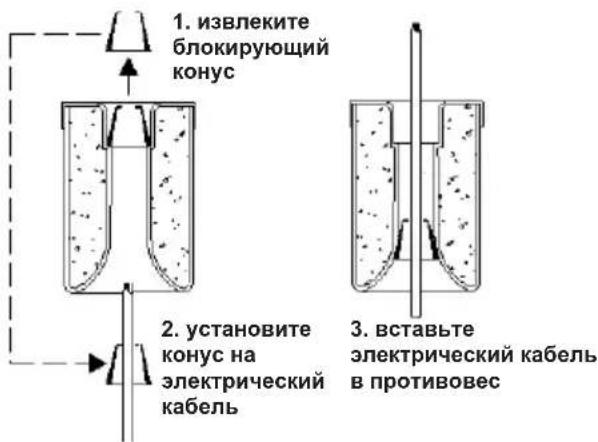

МОНТАЖ ПРОТИВОВЕСА

A95

4. ПРИМЕР ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Примечание. Тщательно изолируйте неиспользуемые проводники.

M= коричневый проводник (общий)

A= синий проводник

N= черный проводник

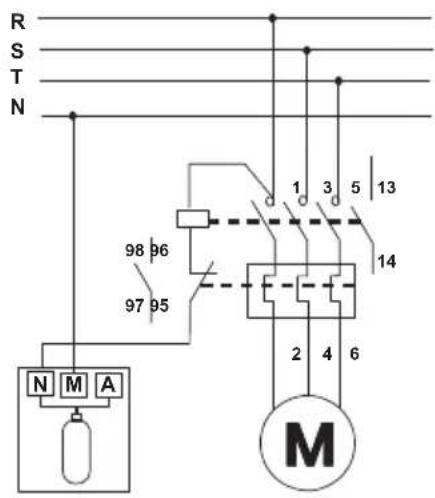

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ОПОРОЖНЕНИЯ


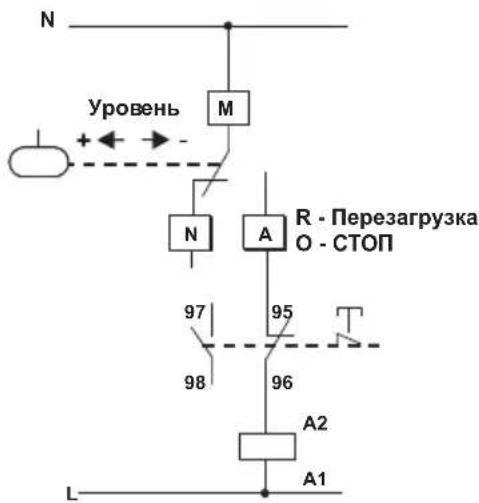

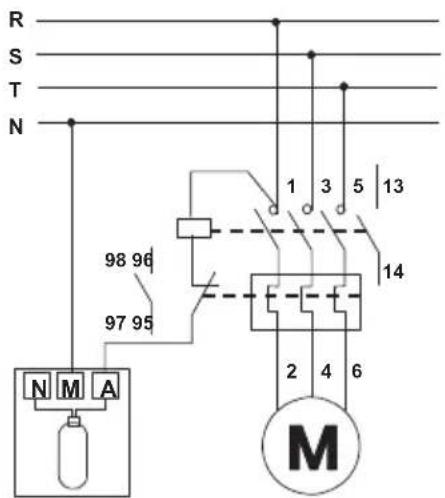

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ЗАПОЛНЕНИЯ

ПЕРЕРАБОТКА ПРИБОРОВ

Символ корзины с колесами, перечеркнутый крестом, указывает на то, что продукт должен быть собран и утилизирован отдельно от бытовых отходов. Батарейки и аккумуляторы можно утилизировать вместе с продуктом. Будут отделены в специальных центрах по утилизации отходов. Черная полоса означает, что продукт был введен на рынке после 13 августа 2005 года. Участвуя в раздельном сборе изделий и батареек, вы поможете обеспечить правильную реутилизацию этих материалов и, таким образом, предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Для получения более подробной информации о программах сбора и переработки отходов в Вашей стране, обратитесь в местную службу или в магазин, где был приобретен продукт.

FANTINI COSMI S.p.A.
