A95A - Поплавок уровня воды Fantini Cosmi - Бесплатное руководство пользователя

Бренд	Fantini Cosmi
Модель	A95A
Тип продукта	Поплавковый датчик уровня воды
Тип кабеля	ПВХ
Длина кабеля	3 м
Коммутационный ток	10(4) A 250 В~
Максимальное давление погружения	10 бар
Максимальная температура жидкости	60 °C
Степень защиты	IP68
Материал корпуса	Moplen, отлитый за одну деталь
Микропереключатель	SPDT пылезащищенный
Коммутационный шарик	Нержавеющая сталь
Размеры (высота × диаметр)	165 мм × 77 мм
Вес (приблизительно)	Примерно 0,5 кг
Применение	Чистая вода, прямое управление небольшими однофазными насосами
Максимальная глубина	100 м
Тип установки	Погружной
Основные функции	Регулирование уровня (опорожнение или наполнение)
Обслуживание и очистка	Регулярно очищайте поплавок для предотвращения отложений; проверяйте герметичность соединений.
Безопасность	Соблюдайте схемы подключения; изолируйте неиспользуемые проводники; не превышайте электрические пределы.
Запасные части и ремонтопригодность	Обращайтесь к производителю для запасных частей. Ремонт пользователем не допускается.
Общая информация	Символ перечеркнутого мусорного бака указывает на раздельный сбор. Не выбрасывайте вместе с бытовым мусором.

Часто задаваемые вопросы - A95A Fantini Cosmi

Какое напряжение питания у поплавка A95A?

Поплавок A95A работает при 250 В~ с коммутационным током 10(4) A.

Можно ли использовать этот поплавок для сточных вод?

Нет, поплавок A95A предназначен только для чистой воды. Для загрязненной воды используйте подходящую модель.

Как установить противовес?

Извлеките зажимной конус, наденьте его на шнур питания, затем вставьте шнур в противовес. Это позволяет стабилизировать поплавок на нужном уровне.

Какова максимальная глубина погружения?

Поплавок может быть погружен на глубину до 100 метров с максимальным давлением 10 бар.

Как подключить поплавок для дренажного насоса?

Следуйте схеме: коричневый провод (M) к общему, синий (A) и черный (N) в зависимости от направления работы. Схема прилагается в инструкции.

Устойчив ли поплавок к высоким температурам?

Для версии из ПВХ (A95A) максимальная температура жидкости составляет 60 °C. Для неопреновых версий она ограничена 45 °C.

Как очистить поплавок?

Очищайте поплавок мягкой тканью и чистой водой. Избегайте агрессивных растворителей. Регулярно проверяйте, что шарик переключения свободен.

Какова гарантия на продукт?

Гарантия предусмотрена действующим законодательством. Обратитесь к продавцу за подробностями.

Можно ли управлять трехфазным насосом с помощью этого поплавка?

Нет, поплавок предназначен для прямого управления однофазными насосами. Для трехфазного насоса используйте контактор.

Как заменить кабель поплавка?

Кабель встроен в герметичный корпус. В случае повреждения замените поплавок целиком для обеспечения герметичности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A95A Fantini Cosmi

ПОГРУЖНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ РЕЛЕ УРОВНЯ ДЛЯ СТОЧНЫХ ВОД РУССКИЙ РАБ. 12

1. CARATTERISTICHE GENERALI

1. ОБЩИЕ ХАРАКТЕРИСТИКИ

• Погружной реле уровня для сточных вод. Максимально-допустимый уровень углубления - 100 м.
- Пригодны для прямого управления небольшими однофазными насосами и регулировки уровня чистой воды.
- Наружный корпус из выдуваемого под давлением моплена в виде единого целого
- Микровыключатель SPDT, пыленепроницаемый
• Шар переключения из нержавеющей стали

	ТИП КАБЕЛЯ	ДЛИНА КАБЕЛЯ	ПАРАМЕТРЫ КОНТАКТОВ	ПОГРУЖНОЕ ДАВЛЕНИЕ	МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ЖИДКОСТИ	СТЕПЕНЬ ЗАЩИТЫ
A95A	ПВХ	3 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95AS1	ПВХ	5 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95B	ПВХ	10 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95BS1	ПВХ	15 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95AS2 неопрен		3 М 10(4)А 250Vca	10 бар	45 °C IP68
A95AS3 неопрен		5 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS4 неопрен		10 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS5 неопрен		15 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS6 неопрен		20 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS7 неопрен		25 М 10(4)А 250Vca	10 бар	45 °C IP68

2. НОРМЫ И СЕРТИФИКАТЫ

Соответствует нормам EN 60730-1, 60730-2-16. Соответствует нормам TÜV.

3. ПРИМЕНЕНИЕ

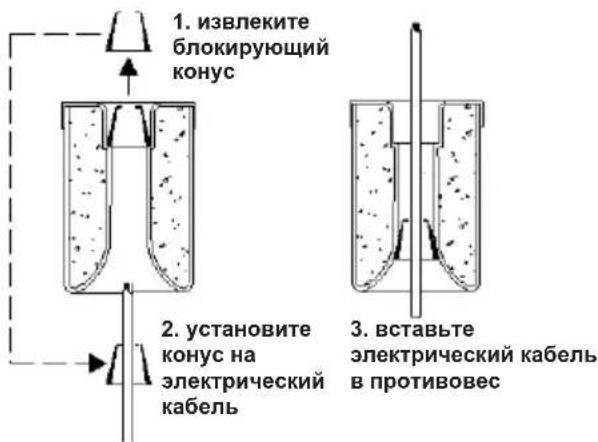

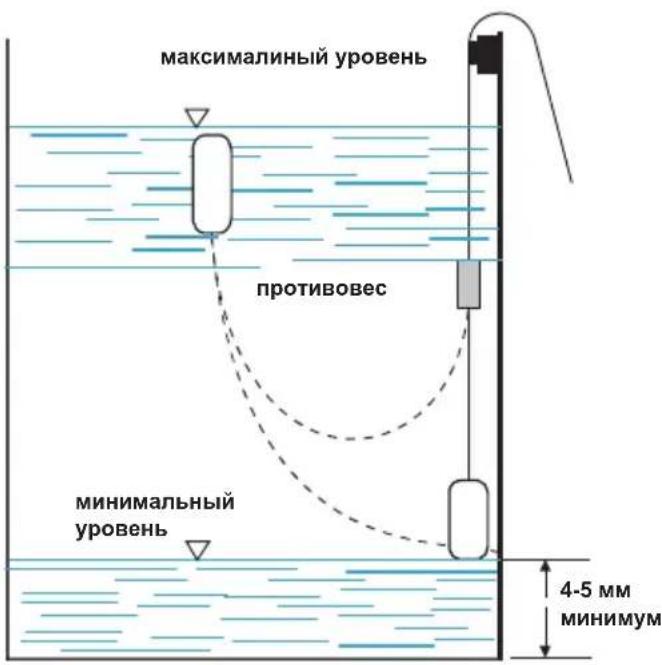

МОНТАЖ ПРОТИВОВЕСА

A95

4. ПРИМЕР ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Примечание. Тщательно изолируйте неиспользуемые проводники.

M= коричневый проводник (общий)

A= синий проводник

N= черный проводник

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ОПОРОЖНЕНИЯ


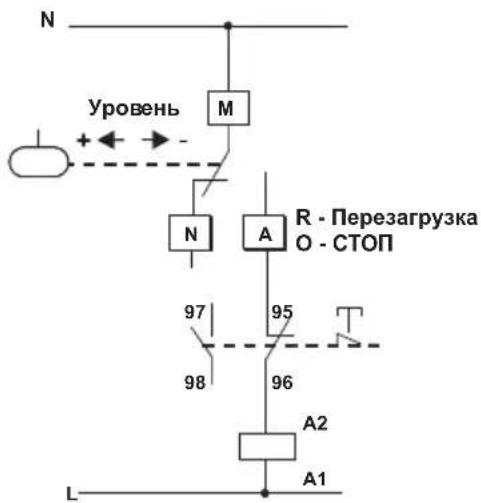

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ЗАПОЛНЕНИЯ

ПЕРЕРАБОТКА ПРИБОРОВ

Символ корзины с колесами, перечеркнутый крестом, указывает на то, что продукт должен быть собран и утилизирован отдельно от бытовых отходов. Батарейки и аккумуляторы можно утилизировать вместе с продуктом. Будут отделены в специальных центрах по утилизации отходов. Черная полоса означает, что продукт был введен на рынке после 13 августа 2005 года. Участвуя в раздельном сборе изделий и батареек, вы поможете обеспечить правильную реутилизацию этих материалов и, таким образом, предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Для получения более подробной информации о программах сбора и переработки отходов в Вашей стране, обратитесь в местную службу или в магазин, где был приобретен продукт.

FANTINI COSMI S.p.A.
