A95A - Flotteur de niveau d'eau Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Marque	Fantini Cosmi
Modèle	A95A
Type de produit	Flotteur de niveau d'eau
Type de câble	PVC
Longueur du câble	3 m
Courant de commutation	10(4) A 250 V~
Pression maxi d'immersion	10 bar
Température maximale du fluide	60 °C
Degré de protection	IP68
Matériau du corps	Moplen moulé en une seule pièce
Microrupteur	SPDT étanche à la poussière
Bille de commutation	Acier inox
Dimensions (hauteur × diamètre)	165 mm × 77 mm
Poids (estimé)	Environ 0,5 kg
Utilisation	Eaux propres, commande directe de petites pompes monophasées
Profondeur maximale	100 m
Type d'installation	Submergé
Fonctions principales	Régulation de niveau (vidange ou remplissage)
Entretien et nettoyage	Nettoyer régulièrement le flotteur pour éviter les dépôts ; vérifier l'étanchéité des connexions.
Sécurité	Respecter les schémas de connexion ; isoler les conducteurs non utilisés ; ne pas dépasser les limites électriques.
Pièces détachées et réparabilité	Contacter le fabricant pour les pièces de rechange. Pas de réparation par l'utilisateur.
Informations générales	Le symbole de poubelle barrée indique la collecte sélective. Ne pas jeter avec les ordures ménagères.

FOIRE AUX QUESTIONS - A95A Fantini Cosmi

Quelle est la tension d'alimentation du flotteur A95A ?

Le flotteur A95A fonctionne sous 250 V~ avec un courant de commutation de 10(4) A.

Puis-je utiliser ce flotteur pour de l'eau usée ?

Non, le flotteur A95A est conçu pour les eaux propres uniquement. Pour les eaux chargées, utilisez un modèle adapté.

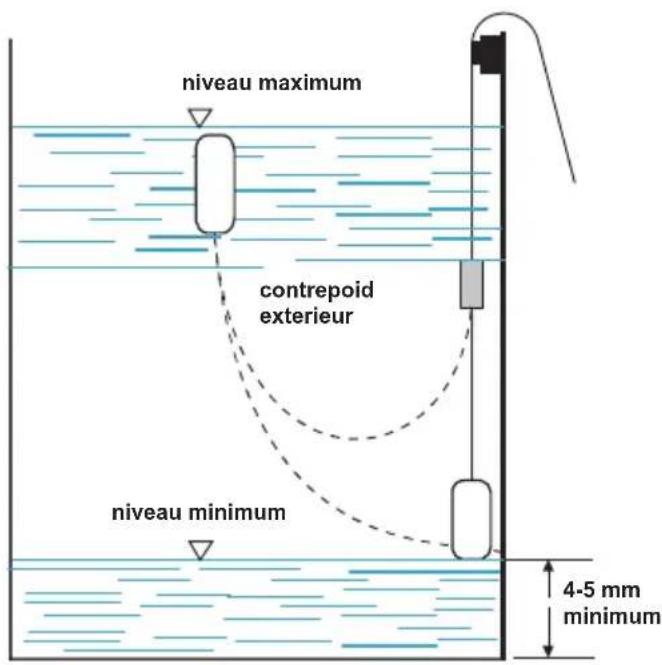

Comment installer le contrepoids ?

Extrayez le cône de serrage, insérez-le sur le cordon d'alimentation, puis insérez le cordon dans le contrepoids. Cela permet de stabiliser le flotteur au niveau souhaité.

Quelle est la profondeur maximale d'immersion ?

Le flotteur peut être immergé jusqu'à 100 mètres de profondeur, avec une pression maximale de 10 bar.

Comment câbler le flotteur pour une pompe de vidange ?

Suivez le schéma : conducteur marron (M) au commun, bleu (A) et noir (N) selon le sens de fonctionnement. Le schéma est fourni dans la notice.

Le flotteur est-il résistant aux températures élevées ?

Pour la version PVC (A95A), la température maximale du fluide est de 60 °C. Pour les versions néoprène, elle est limitée à 45 °C.

Comment nettoyer le flotteur ?

Nettoyez le flotteur avec un chiffon doux et de l'eau claire. Évitez les solvants agressifs. Vérifiez régulièrement que la bille de commutation est libre.

Quelle est la garantie du produit ?

La garantie est celle prévue par la législation en vigueur. Consultez votre revendeur pour plus de détails.

Puis-je commander une pompe triphasée avec ce flotteur ?

Non, le flotteur est prévu pour commander directement des pompes monophasées. Pour une pompe triphasée, utilisez un contacteur.

Comment changer le câble du flotteur ?

Le câble est intégré au boîtier scellé. En cas de dommage, remplacez l'ensemble du flotteur pour garantir l'étanchéité.

MODE D'EMPLOI A95A Fantini Cosmi

• Ces régulateurs de niveau sont de type submergé, étanchez, utilisables jusqu'à 100 mt. de profondeur.
• Conviennent pour commander directement de petites pompes monophasées et au réglage du niveau des eaux propres.
• Corps extérieur en Moplen moulé à la presse en une seule pièce
• Microrupteur SPDT étanche à la poussière
  • Bille de commutation en ACIER INOX

	Type de cable	Longueur du cable	Courant de commutation	Pression maxi d'immersion	Temperature maximale du fluide	Degre de protection
A95A PVC 3 10(4)A 250Vca 10 bar 60 °C IP68
A95AS1 PVC 5 10(4)A 250Vca 10 bar 60 °C IP68
A95B PVC 10 10(4)A 250Vca 10 bar 60 °C IP68
A95BS1 PVC 15 10(4)A 250Vca 10 bar 60 °C IP68
A95AS2 néoprène 3 10(4)A 250Vca 10 bar 45 °C IP68
A95AS3 néoprène 5 10(4)A 250Vca 10 bar 45 °C IP68
A95BS4 néoprène 10 10(4)A 250Vca 10 bar 45 °C IP68
A95BS5 néoprène 15 10(4)A 250Vca 10 bar 45 °C IP68
A95BS6 néoprène 20 10(4)A 250Vca 10 bar 45 °C IP68
A95BS7 néoprène 25 10(4)A 250Vca 10 bar 45 °C IP68

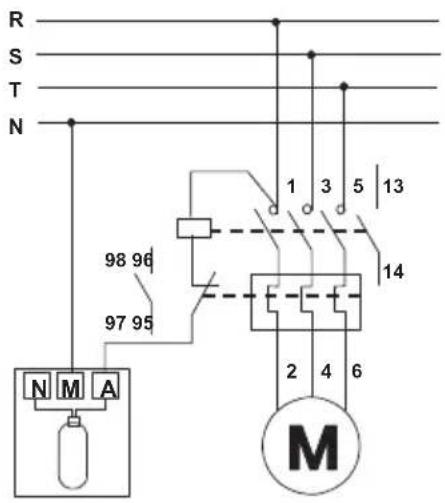

4. CONNEXIONS ELECTRIQUES

N.B. isoler avec attention les conducteurs qui ne sout pas utilisez.

M= conducteurs MARON (comune)

A= conducteures BLEU

N= conducteures NOIR

SCHEMA DE CONNEXION POUR POMPE DE VIDANGE

SCHEMA DE CONNEXION POUR POMPE DU REMPLISSAGE

1. CARACTERÍSTICAS GENERALES

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.
