A95B - Регулятор уровня воды Fantini Cosmi - Бесплатное руководство пользователя

Тип продукта	Погружной регулятор уровня воды
Бренд	Fantini Cosmi
Модель	A95B
Размеры (В x Ø)	165 мм x 77 мм
Вес	Приблизительно 0.5 кг (с кабелем 10 м)
Материал корпуса	Моплен, отлитый за одну деталь
Тип кабеля	ПВХ (стандартный) или неопрен для высоких температур
Длина кабеля	10 м (модель A95B); 15 м (A95BS1); 20 м (A95BS6); 25 м (A95BS7)
Коммутационный ток	10(4) A при 250 В перем. тока
Максимальное давление погружения	10 бар
Максимальная температура жидкости	60 °C (кабель ПВХ); 45 °C (кабель неопрен)
Степень защиты	IP68 (пыле- и водонепроницаемый)
Максимальная глубина использования	100 метров
Тип контакта	Микропереключатель SPDT (перекидной)
Переключающий шарик	Нержавеющая сталь
Основные функции	Прямое управление однофазными насосами для опорожнения или заполнения
Обслуживание и очистка	Регулярно очищайте корпус и кабель; проверяйте отсутствие известковых отложений
Безопасность	Не использовать в легковоспламеняющихся жидкостях; соблюдать ограничения по температуре и давлению
Запасные части и ремонтопригодность	Кабель можно заменить; обращайтесь в сервисную службу для других компонентов
Электропитание	Непосредственно подключен к сети 250 В перем. тока через контакт микропереключателя

Часто задаваемые вопросы - A95B Fantini Cosmi

Как установить регулятор уровня A95B?

Закрепите противовес на кабеле на нужном расстоянии, затем погрузите устройство в жидкость. Убедитесь, что кабель свободен, а корпус находится в вертикальном положении. Обратитесь к схеме электрических подключений в инструкции.

Какие типы насосов он может управлять?

Он напрямую управляет небольшими однофазными насосами, подходящими для чистой воды, с максимальным током 10 A (4 A для двигателя).

Как подключить регулятор для дренажного насоса?

Используйте прилагаемую схему подключения: коричневый провод (M) — общий, синий (A) и черный (N) — перекидные контакты. Изолируйте неиспользуемые проводники.

В чем разница между моделями A95A и A95B?

Основное различие — длина кабеля: A95A имеет 3 м, A95B — 10 м. Остальные характеристики для кабеля ПВХ идентичны.

Можно ли использовать этот регулятор с горячей водой?

Да, до 60 °C с кабелем ПВХ и 45 °C с неопреновым кабелем. Не превышайте эти температуры.

Как настроить желаемый уровень воды?

Уровень регулируется путем установки противовеса на кабеле. Чем ближе противовес к корпусу, тем чувствительнее срабатывание. Соблюдайте зазор 4-5 мм между противовесом и корпусом при минимальном уровне.

Какова максимальная глубина погружения?

Регулятор может быть погружен на глубину до 100 метров благодаря номинальному давлению 10 бар.

Как обслуживать регулятор уровня?

Регулярно очищайте корпус и кабель мягкой тканью. Проверяйте отсутствие известковых отложений или коррозии. Не используйте растворители.

Что делать, если регулятор не переключается?

Проверьте кабель и электрические соединения. Проверьте целостность микропереключателя мультиметром. Если неисправность сохраняется, замените кабель или обратитесь в сервисную службу.

Совместим ли этот продукт с сточными водами?

Нет, он предназначен только для чистой воды. Не используйте в загрязненных или коррозионных жидкостях.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A95B Fantini Cosmi

ПОГРУЖНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ РЕЛЕ УРОВНЯ ДЛЯ СТОЧНЫХ ВОД РУССКИЙ РАБ. 12

1. CARATTERISTICHE GENERALI

1. ОБЩИЕ ХАРАКТЕРИСТИКИ

• Погружной реле уровня для сточных вод. Максимально-допустимый уровень углубления - 100 м.
- Пригодны для прямого управления небольшими однофазными насосами и регулировки уровня чистой воды.
- Наружный корпус из выдуваемого под давлением моплена в виде единого целого
- Микровыключатель SPDT, пыленепроницаемый
• Шар переключения из нержавеющей стали

	ТИП КАБЕЛЯ	ДЛИНА КАБЕЛЯ	ПАРАМЕТРЫ КОНТАКТОВ	ПОГРУЖНОЕ ДАВЛЕНИЕ	МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ЖИДКОСТИ	СТЕПЕНЬ ЗАЩИТЫ
A95A	ПВХ	3 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95AS1	ПВХ	5 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95B	ПВХ	10 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95BS1	ПВХ	15 М	10(4)А 250Vca	10 бар	60 °C	IP68
A95AS2 неопрен		3 М 10(4)А 250Vca	10 бар	45 °C IP68
A95AS3 неопрен		5 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS4 неопрен		10 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS5 неопрен		15 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS6 неопрен		20 М 10(4)А 250Vca	10 бар	45 °C IP68
A95BS7 неопрен		25 М 10(4)А 250Vca	10 бар	45 °C IP68

Размеры (мм) 165 Ø 77

2. НОРМЫ И СЕРТИФИКАТЫ

Соответствует нормам EN 60730-1, 60730-2-16. Соответствует нормам TÜV.

3. ПРИМЕНЕНИЕ

30° 30° ВЫКЛ.-ВКЛ. Дифференциал ВКЛ.-ВЫКЛ.

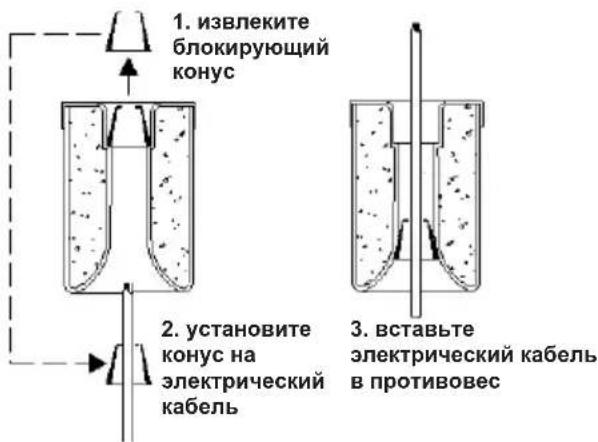

МОНТАЖ ПРОТИВОВЕСА

1. извлеките блокирующий конус 2. установите конус на электрический кабель 3. вставьте электрический кабель в противовес

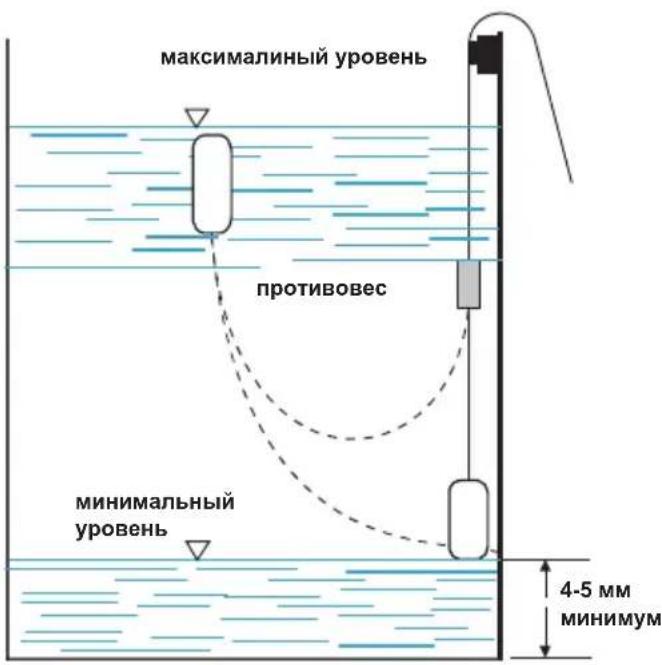

максимальный уровень противовес минимальный уровень 4-5 мм минимум

A95

4. ПРИМЕР ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Примечание. Тщательно изолируйте неиспользуемые проводники.

M= коричневый проводник (общий)

A= синий проводник

N= черный проводник

УРОВЕНЬ ВОЗРАСТ. - УМЕН. N M A

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ОПОРОЖНЕНИЯ

R S T N 1 3 5 13 98 96 97 95 14 2 4 6 M


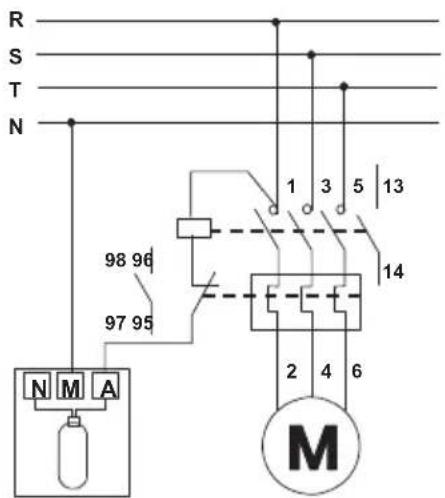

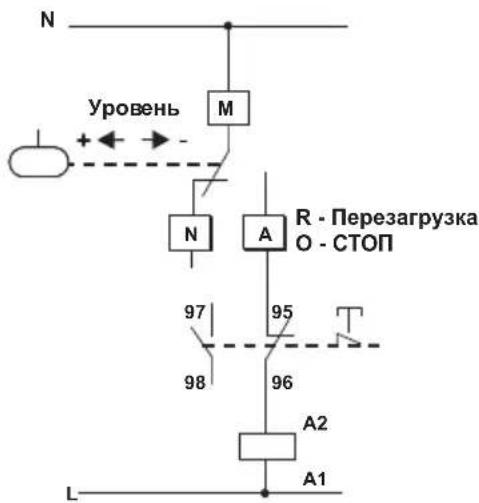

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ЗАПОЛНЕНИЯ

R S T N 1 3 5 13 98 96 97 95 14 2 4 6 M

ПЕРЕРАБОТКА ПРИБОРОВ
