Марка	Fantini Cosmi
Модель	A95
Тип продукта	Погружной выключатель уровня
Использование	Прямое управление однофазными насосами и регулирование уровня чистой воды
Максимальная глубина погружения	100 м
Материал корпуса	Moplen, отлитый за одно целое
Тип микропереключателя	SPDT пылезащищенный
Коммутационный шарик	Нержавеющая сталь
Доступные типы кабеля	ПВХ (A95A, A95AS1, A95B, A95BS1) или Неопрен (другие модели)
Доступные длины кабеля	3 м, 5 м, 10 м, 15 м, 20 м, 25 м
Коммутационный ток	10(4) A / 250 В перем. тока
Максимальное давление погружения	10 бар
Максимальная температура жидкости (кабель ПВХ)	60 °C
Максимальная температура жидкости (кабель неопрен)	45 °C
Степень защиты	IP68
Электрические соединения	Коричневый (общий), Синий (нормально открытый), Черный (нормально закрытый)
Схема подключения для дренажного насоса	Коричневый к общему, Синий к нормально открытому, Черный не используется
Схема подключения для насоса наполнения	Коричневый к общему, Синий к нормально открытому, Черный к нормально закрытому
Утилизация	Не выбрасывать с бытовыми отходами. Участвовать в раздельном сборе.

Часто задаваемые вопросы - A95 Fantini Cosmi

Как подключить выключатель A95 для дренажного насоса?

Подключите коричневый провод (общий) к фазе, синий провод (нормально открытый) к насосу, а черный провод (нормально закрытый) изолируйте.

Как подключить выключатель A95 для насоса наполнения?

Подключите коричневый (общий) к фазе, синий (нормально открытый) к насосу для включения, а черный (нормально закрытый) к насосу для выключения.

Какова максимальная глубина погружения A95?

Максимальная глубина погружения составляет 100 метров (10 бар).

Какие типы кабеля доступны для A95?

Два типа: кабель ПВХ (модели A95A, A95AS1, A95B, A95BS1) и неопреновый кабель (другие модели).

Какова максимальная температура жидкости, поддерживаемая кабелем ПВХ?

Максимальная температура составляет 60 °C для моделей с кабелем ПВХ.

Какова максимальная температура жидкости для неопренового кабеля?

Максимальная температура составляет 45 °C для моделей с неопреновым кабелем.

Можно ли использовать A95 с грязной водой?

Выключатель предназначен для чистой воды. Он не подходит для загрязненной или агрессивной воды.

Что означает степень защиты IP68?

IP68 означает, что устройство полностью защищено от пыли и может быть постоянно погружено на глубину более 1 метра, здесь до 100 м.

Каков максимальный коммутационный ток A95?

Коммутационный ток составляет 10 А при активной нагрузке, 4 А при индуктивной нагрузке (10(4) А 250 В перем. тока).

Подлежит ли выключатель A95 ремонту?

Корпус отлит за одно целое, а микропереключатель герметизирован. В случае неисправности рекомендуется заменить устройство целиком.

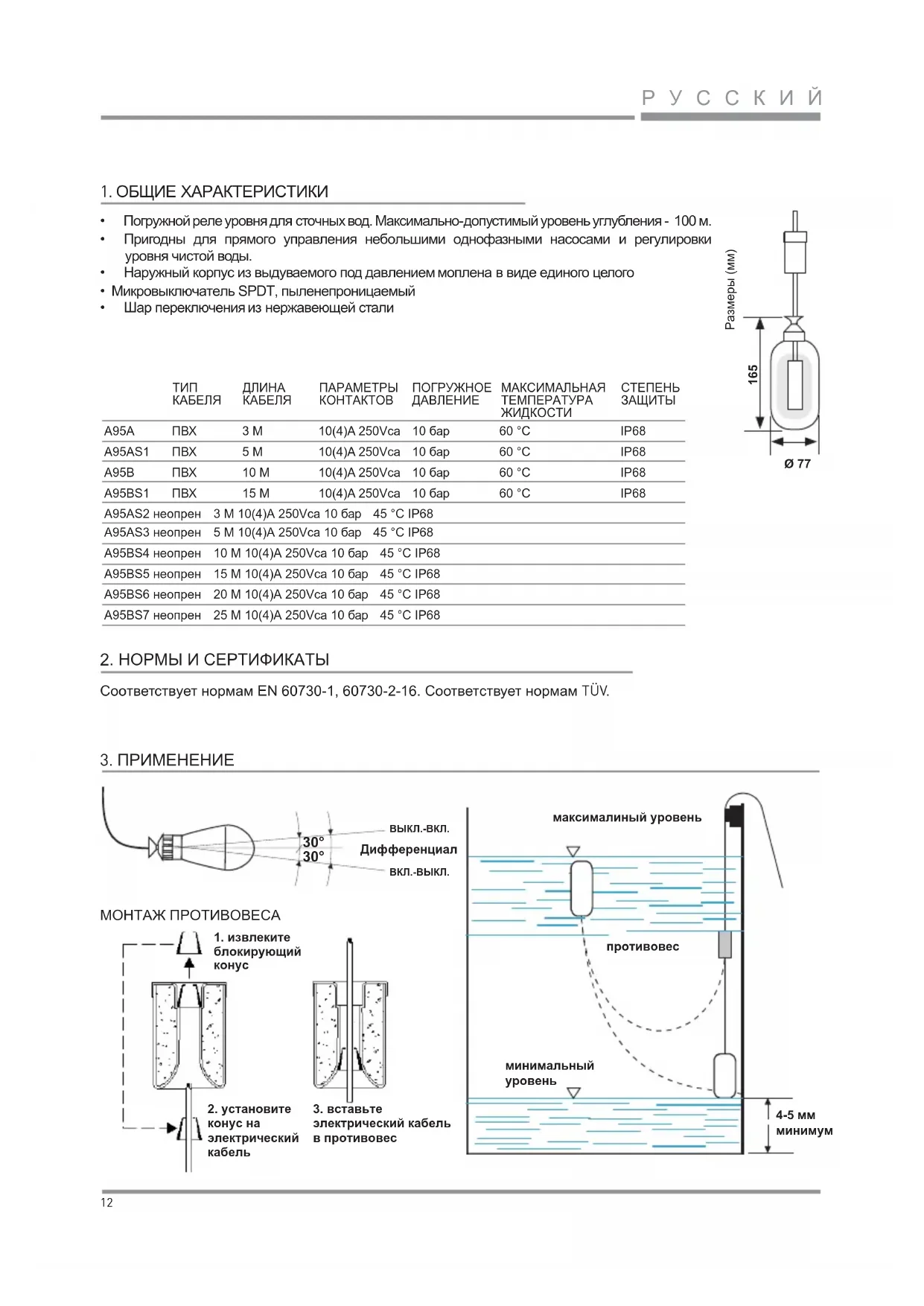

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A95 Fantini Cosmi

ПОГРУЖНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ РЕЛЕ УРОВНЯ ДЛЯ СТОЧНЫХ ВОД РУССКИЙ РАБ. 12

1. CARATTERISTICHE GENERALI

1. ОБЩИЕ ХАРАКТЕРИСТИКИ

• Погружной реле уровня для сточных вод. Максимально-допустимый уровень углубления - 100 м.
- Пригодны для прямого управления небольшими однофазными насосами и регулировки уровня чистой воды.
- Наружный корпус из выдуваемого под давлением моплена в виде единого целого
- Микровыключатель SPDT, пыленепроницаемый
• Шар переключения из нержавеющей стали

	ТИП КАБЕЛЯ	ДЛИНА КАБЕЛЯ	ПАРАМЕТРЫ КОНТАКТОВ	ПОГРУЖНОЕ ДАВЛЕНИЕ	МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ЖИДКОСТИ	СТЕПЕНЬ ЗАЩИТЫ
A95A	ПВХ	3 М	10(4)A 250Vca	10 бар	60 °C	IP68
A95AS1	ПВХ	5 М	10(4)A 250Vca	10 бар	60 °C	IP68
A95B	ПВХ	10 М	10(4)A 250Vca	10 бар	60 °C	IP68
A95BS1	ПВХ	15 М	10(4)A 250Vca	10 бар	60 °C	IP68
A95AS2 неопрен		3 М 10(4)A 250Vca	10 бар	45 °C IP68
A95AS3 неопрен		5 М 10(4)A 250Vca	10 бар	45 °C IP68
A95BS4 неопрен		10 М 10(4)A 250Vca	10 бар	45 °C IP68
A95BS5 неопрен		15 М 10(4)A 250Vca	10 бар	45 °C IP68
A95BS6 неопрен		20 М 10(4)A 250Vca	10 бар	45 °C IP68
A95BS7 неопрен		25 М 10(4)A 250Vca	10 бар	45 °C IP68

2. НОРМЫ И СЕРТИФИКАТЫ

Соответствует нормам EN 60730-1, 60730-2-16. Соответствует нормам TÜV.

3. ПРИМЕНЕНИЕ

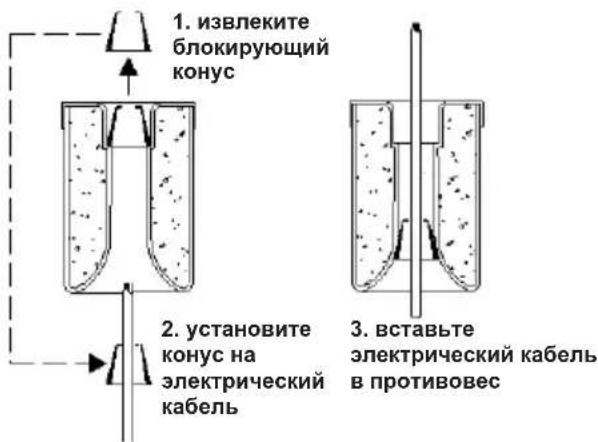

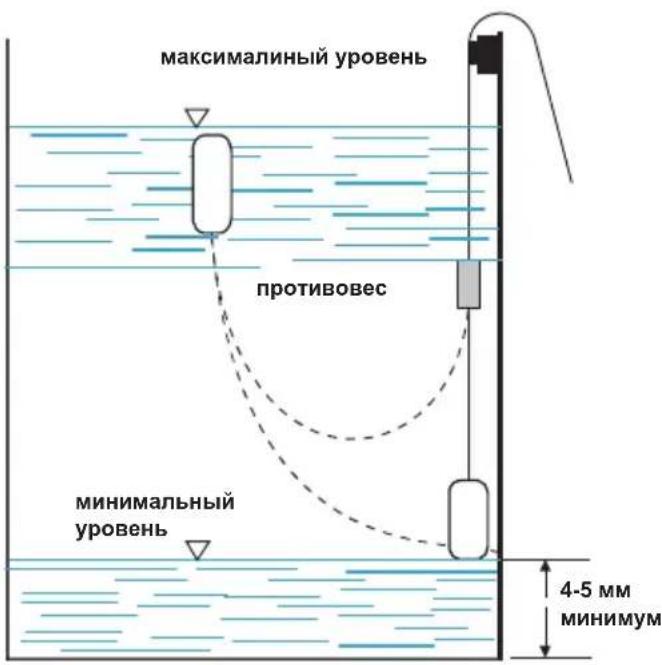

МОНТАЖ ПРОТИВОВЕСА

A95

4. ПРИМЕР ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Примечание. Тщательно изолируйте неиспользуемые проводники.

M= коричневый проводник (общий)

A= синий проводник

N= черный проводник

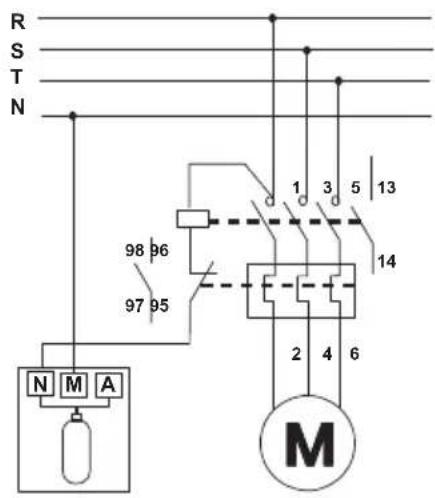

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ОПОРОЖНЕНИЯ


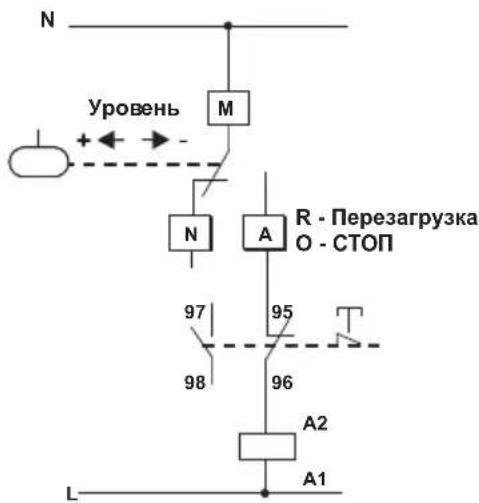

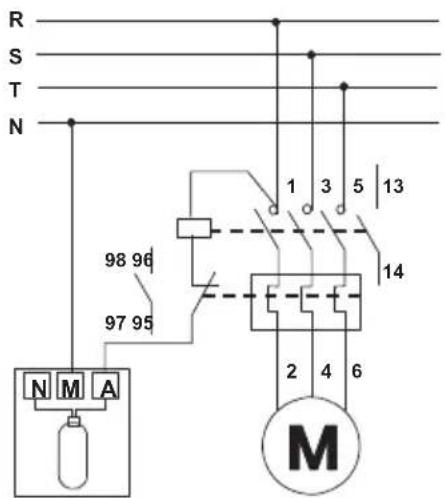

СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ЗАПОЛНЕНИЯ

ПЕРЕРАБОТКА ПРИБОРОВ

Символ корзины с колесами, перечеркнутый крестом, указывает на то, что продукт должен быть собран и утилизирован отдельно от бытовых отходов. Батарейки и аккумуляторы можно утилизировать вместе с продуктом. Будут отделены в специальных центрах по утилизации отходов. Черная полоса означает, что продукт был введен на рынке после 13 августа 2005 года. Участвуя в раздельном сборе изделий и батареек, вы поможете обеспечить правильную реутилизацию этих материалов и, таким образом, предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Для получения более подробной информации о программах сбора и переработки отходов в Вашей стране, обратитесь в местную службу или в магазин, где был приобретен продукт.

FANTINI COSMI S.p.A.
