A95 - Commutateur Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Marque	Fantini Cosmi
Modèle	A95
Type de produit	Commutateur de niveau submergé
Utilisation	Commande directe de pompes monophasées et réglage de niveau d'eau propre
Profondeur maximale d'immersion	100 m
Matériau du corps	Moplen moulé en une seule pièce
Type de microrupteur	SPDT étanche à la poussière
Bille de commutation	Acier inoxydable
Types de câble disponibles	PVC (A95A, A95AS1, A95B, A95BS1) ou Néoprène (autres modèles)
Longueurs de câble disponibles	3 m, 5 m, 10 m, 15 m, 20 m, 25 m
Courant de commutation	10(4) A / 250 Vca
Pression maximale d'immersion	10 bar
Température maximale du fluide (câble PVC)	60 °C
Température maximale du fluide (câble néoprène)	45 °C
Indice de protection	IP68
Connexions électriques	Marron (commun), Bleu (normalement ouvert), Noir (normalement fermé)
Schéma de connexion pour pompe de vidange	Marron vers commun, Bleu vers normalement ouvert, Noir non utilisé
Schéma de connexion pour pompe de remplissage	Marron vers commun, Bleu vers normalement ouvert, Noir vers normalement fermé
Recyclage	Ne pas jeter avec les ordures ménagères. Participer à la collecte sélective.

FOIRE AUX QUESTIONS - A95 Fantini Cosmi

Comment connecter le commutateur A95 pour une pompe de vidange ?

Connectez le conducteur marron (commun) à la phase, le conducteur bleu (normalement ouvert) à la pompe, et isolez le conducteur noir (normalement fermé).

Comment connecter le commutateur A95 pour une pompe de remplissage ?

Connectez le marron (commun) à la phase, le bleu (normalement ouvert) à la pompe pour la marche, et le noir (normalement fermé) à la pompe pour l'arrêt.

Quelle est la profondeur maximale d'immersion du A95 ?

La profondeur maximale d'immersion est de 100 mètres (10 bar).

Quels types de câble sont disponibles pour le A95 ?

Deux types : câble PVC (modèles A95A, A95AS1, A95B, A95BS1) et câble néoprène (autres modèles).

Quelle est la température maximale du fluide supportée par le câble PVC ?

La température maximale est de 60 °C pour les modèles avec câble PVC.

Quelle est la température maximale du fluide pour le câble néoprène ?

La température maximale est de 45 °C pour les modèles avec câble néoprène.

Puis-je utiliser le A95 avec de l'eau sale ?

Le commutateur est conçu pour les eaux propres. Il n'est pas adapté aux eaux chargées ou corrosives.

Quelle est la signification de l'indice IP68 ?

IP68 signifie que l'appareil est totalement protégé contre la poussière et peut être immergé en continu au-delà de 1 mètre de profondeur, ici jusqu'à 100 m.

Quel est le courant de commutation maximal du A95 ?

Le courant de commutation est de 10 A en charge résistive, 4 A en charge inductive (10(4)A 250 Vca).

Le commutateur A95 est-il réparable ?

Le corps est moulé en une seule pièce et le microrupteur est scellé. En cas de panne, il est recommandé de remplacer l'appareil complet.

MODE D'EMPLOI A95 Fantini Cosmi

• Ces régulateurs de niveau sont de type submergé, étanchez, utilisables jusqu'à 100 mt. de profondeur.
• Conviennent pour commander directement de petites pompes monophasées et au réglage du niveau des eaux propres.
• Corps extérieur en Moplen moulé à la presse en une seule pièce
• Microrupteur SPDT étanche à la poussière
  • Bille de commutation en ACIER INOX

	Type de cable	Longueur du cable	Courant de commutation	Pression maxi d'immersion	Temperature maximale du fluide	Degre de protection
A95A PVC 3 10(4)A 250Vca 10 bar 60 °C IP68
A95AS1 PVC 5 10(4)A 250Vca 10 bar 60 °C IP68
A95B PVC 10 10(4)A 250Vca 10 bar 60 °C IP68
A95BS1 PVC 15 10(4)A 250Vca 10 bar 60 °C IP68
A95AS2 néoprène 3 10(4)A 250Vca 10 bar 45 °C IP68
A95AS3 néoprène 5 10(4)A 250Vca 10 bar 45 °C IP68
A95BS4 néoprène 10 10(4)A 250Vca 10 bar 45 °C IP68
A95BS5 néoprène 15 10(4)A 250Vca 10 bar 45 °C IP68
A95BS6 néoprène 20 10(4)A 250Vca 10 bar 45 °C IP68
A95BS7 néoprène 25 10(4)A 250Vca 10 bar 45 °C IP68

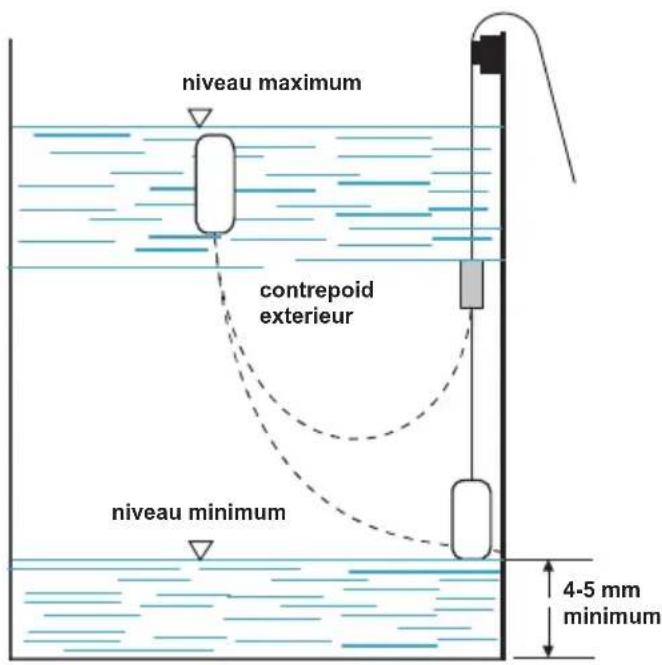

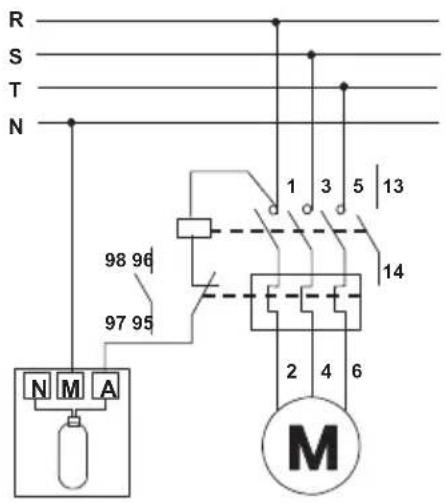

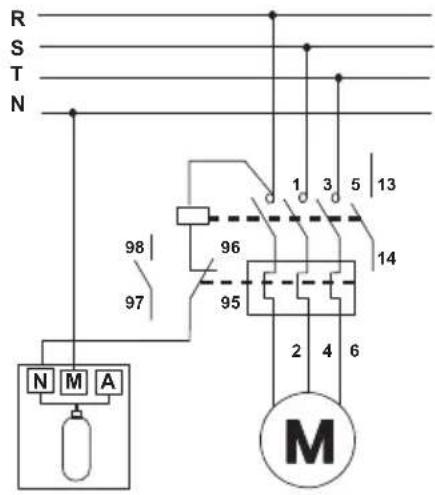

4. CONNEXIONS ELECTRIQUES

N.B. isoler avec attention les conducteurs qui ne sout pas utilisez.

M= conducteurs MARON (comune)

A= conducteures BLEU

N= conducteures NOIR

SCHEMA DE CONNEXION POUR POMPE DE VIDANGE

SCHEMA DE CONNEXION POUR POMPE DU REMPLISSAGE

1. CARACTERÍSTICAS GENERALES

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.
