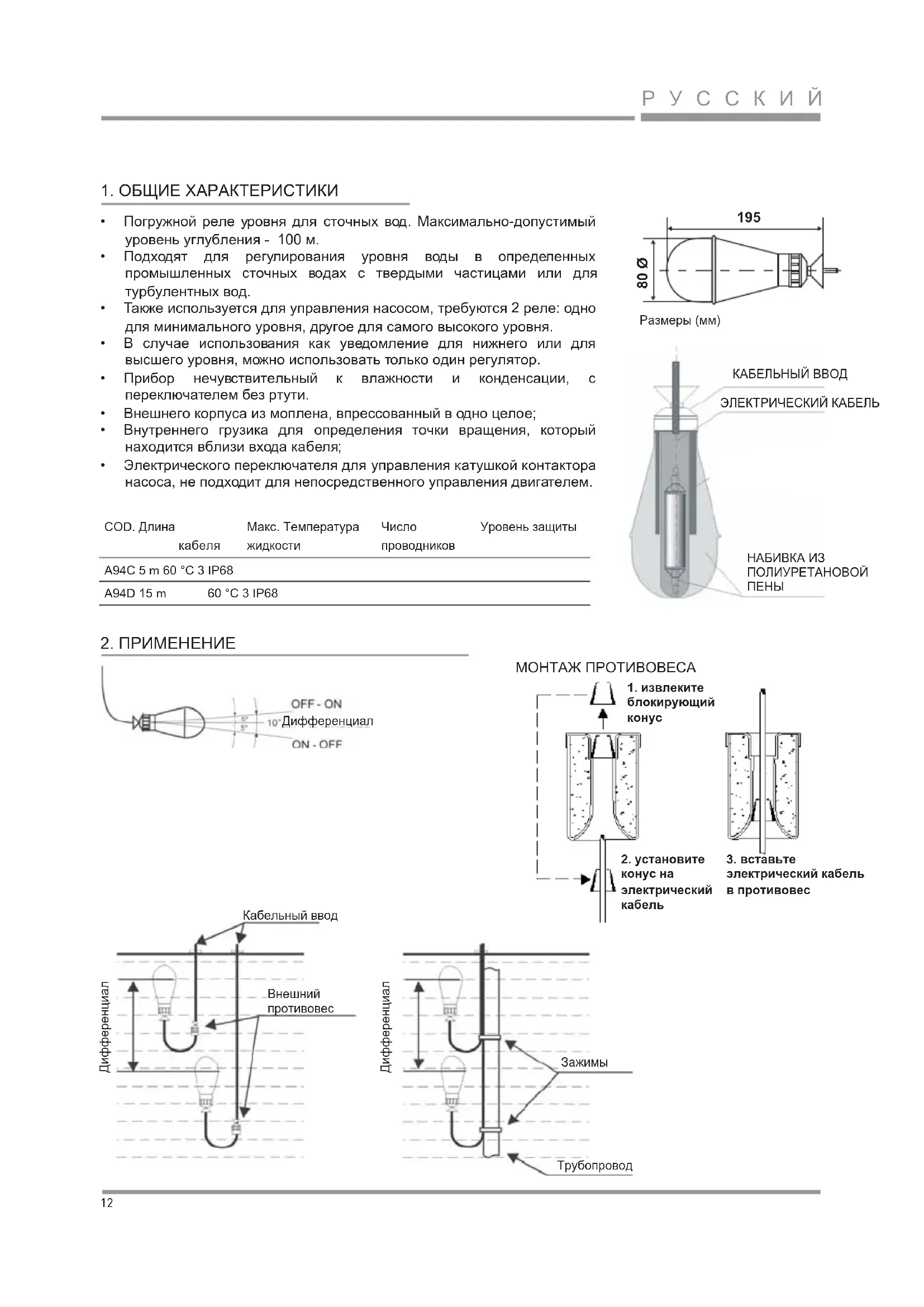

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A94 Fantini Cosmi
1. ОБЩИЕ ХАРАКТЕРИСТИКИ
- Погружной реле уровня для сточных вод. Максимально-допустимый уровень углубления - 100 м.
- Подходят для регулирования уровня воды в определенных промышленных сточных водах с твердыми частицами или для турбулентных вод.

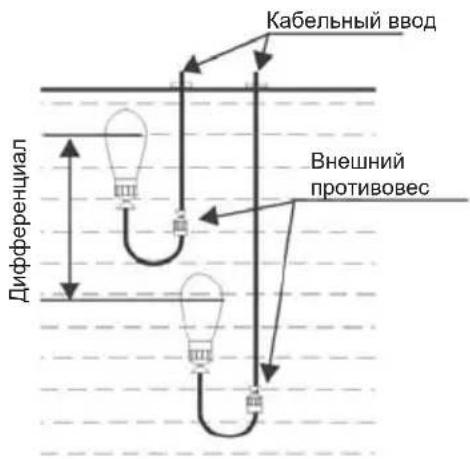

- Также используется для управления насосом, требуются 2 реле: одно для минимального уровня, другое для самого высокого уровня.
- В случае использования как уведомление для нижнего или для высшего уровня, можно использовать только один регулятор.
- Прибор нечувствительный к влажности и конденсации, с переключателем без ртути.

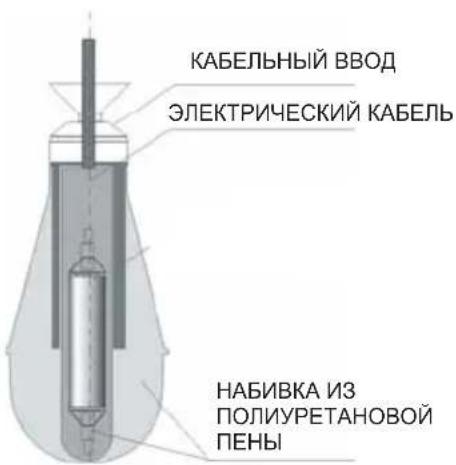

- Внешнего корпуса из моплена, впрессованный в одно целое;
- Внутреннего грузика для определения точки вращения, который находится вблизи входа кабеля;
- Электрического переключателя для управления катушкой контактора насоса, не подходит для непосредственного управления двигателем.
80 Ø Дифференциал КАБЕЛЬНЫЙ ВВОД ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ
Дифференциал Дифференциал
Трубопровод COD. Длина

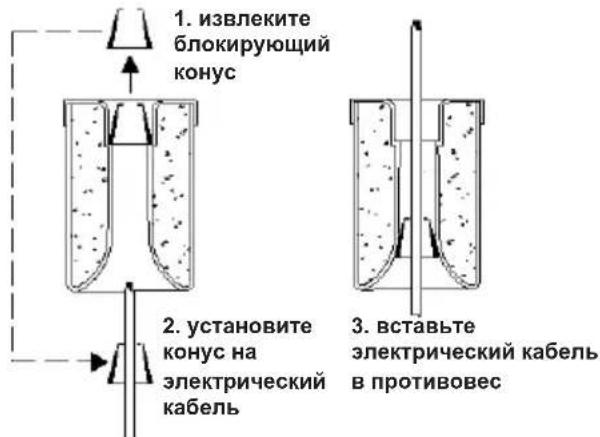

проводников Уровень защиты A94C 5 m 60 °C 3 IP68 A94D 15 m 60 °C 3 IP68 МОНТАЖ ПРОТИВОВЕСА
электрический кабель в противовес13
3. ПРИМЕР ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ
4. НОРМЫ И СЕРТИФИКАТЫ
Соответствует нормам CEI EN 61058-1, CEE/CENELEC/HAR, признанные всеми членами стран CEE (Закон но. 791 Директива 72-24 CEE). Примечание. Тщательно изолируйте неиспользуемые проводники. УРОВЕНЬ УМЕН.-
M= коричневый проводник (общий) B= синий проводник N= черный проводник СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ЗАПОЛНЕНИЯ СХЕМА СОЕДИНЕНИЯ ДЛЯ НАСОСА ОПОРОЖНЕНИЯ
Дифференциал Дифференциал
ПЕРЕРАБОТКА ПРИБОРОВ Символ корзины с колесами, перечеркнутый крестом, указывает на то, что продукт должен быть собран и утилизирован отдельно от бытовых отходов. Батарейки и аккумуляторы можно утилизировать вместе с продуктом. Будут отделены в специальных центрах по утилизации отходов. Черная полоса означает, что продукт был введен на рынке после 13 августа 2005 года. Участвуя в раздельном сборе изделий и батареек, вы поможете обеспечить правильную реутилизацию этих материалов и, таким образом, предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Для получения более подробной информации о программах сбора и переработки отходов в Вашей стране, обратитесь в местную службу или в магазин, где был приобретен продукт.FANTINI COSMI S.p.A. Via dell’Osio, 6 20090 Caleppio di Settala, Milano - ITALY Tel. +39 02 956821
