Type de produit	Régulateur de niveau submersible
Marque	Fantini Cosmi
Modèle	A94 (A94C / A94D)
Catégorie	Équipements de mesure
Utilisation	Régulation de niveau d'eaux industrielles troubles ou chargées
Profondeur maximale	100 m
Température maximale du fluide	60 °C
Indice de protection	IP68
Matériau du corps	Mopolène soufflé (polypropylène)
Mécanisme de commutation	Interrupteur à contacts autonettoyants 10A - 250V
Nombre de conducteurs	3 (marron commun, bleu, noir)
Longueur de câble (modèle A94C)	5 m
Longueur de câble (modèle A94D)	15 m
Dimensions approximatives (L x l x h)	90 x 50 x 50 mm
Poids approximatif	250 g
Alimentation	Aucune (interrupteur passif)
Fonctions principales	Commande de pompe (mini/maxi niveau) ou contrôle de niveau simple
Entretien et nettoyage	Nettoyer le corps extérieur avec un chiffon humide ; isoler les conducteurs non utilisés
Sécurité	Homologation CEI EN 61058-1, directive 72-24 CEE ; ne pas utiliser pour commande directe de moteur
Pièces détachées et réparabilité	Régulateur non réparable ; pièces détachées non disponibles
Informations générales	Pays d'origine : Italie ; garantie et support via Fantini Cosmi

FOIRE AUX QUESTIONS - A94 Fantini Cosmi

Quelle est la profondeur maximale d'utilisation de l'A94 ?

Le régulateur A94 est conçu pour une immersion jusqu'à 100 mètres de profondeur.

Comment câbler l'interrupteur pour une commande de pompe ?

Utilisez les conducteurs marron (commun), bleu et noir. Isolez soigneusement les conducteurs non utilisés. Suivez le schéma de connexion pour pompe de vidage fourni dans la notice.

Quelle est la température maximale du fluide ?

La température maximale du fluide est de 60 °C.

Puis-je commander directement un moteur avec l'interrupteur ?

Non, l'interrupteur est conçu pour le contrôle de la bobine du contacteur (10A-250V). Il ne convient pas au contrôle direct du moteur.

Quels sont les modèles disponibles et leurs longueurs de câble ?

Les modèles sont A94C (câble de 5 m) et A94D (câble de 15 m).

Comment installer le régulateur pour un contrôle de niveau min/maxi ?

Pour commander un groupe de pompage, installez deux régulateurs : un pour le niveau mini et un pour le niveau maxi.

Quel est le degré de protection du boîtier ?

Le boîtier est classé IP68, garantissant une étanchéité totale pour une immersion continue.

Comment nettoyer et entretenir l'A94 ?

Nettoyez le corps extérieur avec un chiffon humide. Vérifiez l'état du câble et isolez les conducteurs non utilisés. Aucun entretien particulier n'est requis.

Quelles sont les normes de certification ?

L'appareil est homologué selon CEI EN 61058-1 et conforme aux normes CEE/CENELEC/IMQ/HAR (directive 72-24 CEE).

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions électriques et l'état du câble. Si le problème persiste, contactez le service après-vente Fantini Cosmi. Le produit n'est pas réparable par l'utilisateur.

MODE D'EMPLOI A94 Fantini Cosmi

• Ces régulateurs de niveau sont de type submerge, étanchez, utilisables jusqu'à 100 mt. de profondeur, pour la régulation de niveau des eaux industrielles troubles des résidus en suapension ou des eaux charges.

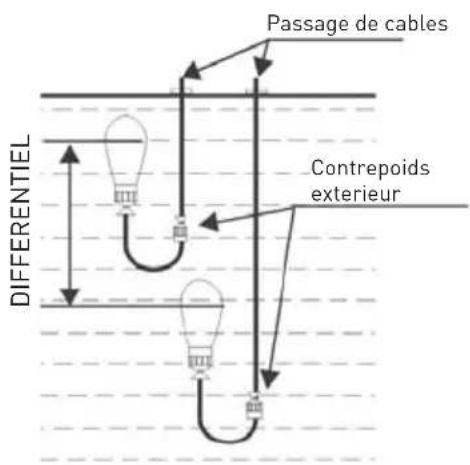

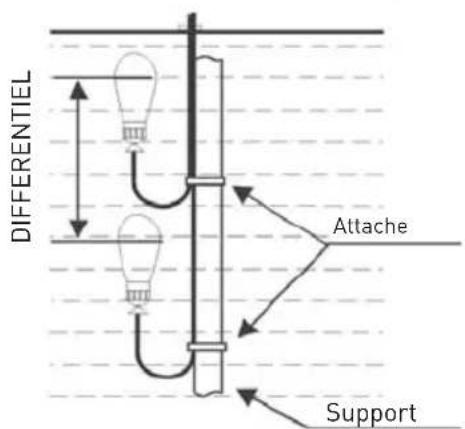

• Pour le commande d'une groupe, il faut prévoir deux régulateurs : un pour le niveau mini et le niveau maxi.
• Pour le contrôle d'un seul niveau [mini ou maxi] on utilise un seul régulateur.
• Corps extérieur monocoque en mopolène soufflé

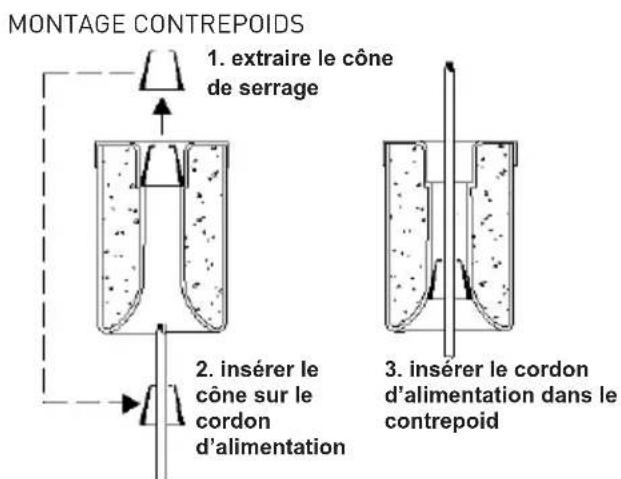

• Masse interne d'équilibrage pour déterminer le point de flexion à proximité de l'entrée du câble.
• Interrupteur de commande électrique à contacts autonettoyants 10A-250V pour le contrôle de la bobine du contacteur, il ne convient pas au contrôle direct du moteur.

COD. DIMENSIONS DU CABLE	TEMPERATURE MAX DU FLUIDE	CONDUCTeurs DEGREE DE PROTECTION
A94C 5 m 60 °C 3 IP68
A94D 15 m 60 °C 3 IP68

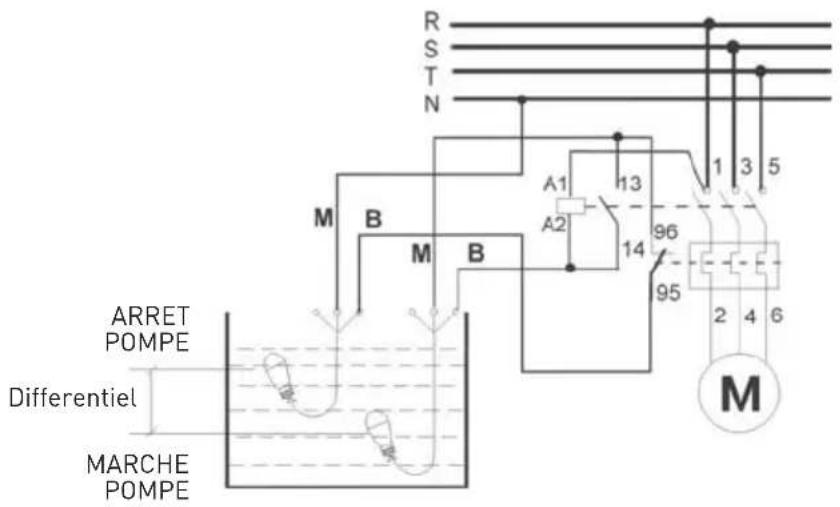

3. Connexions electriques

N. B. Isoler avec attention les conducteurs qui ne sont pas utilisés.

M= conducteurs MARON [commune]

B= conducteurs BLEU

N= conducteurs NOIR

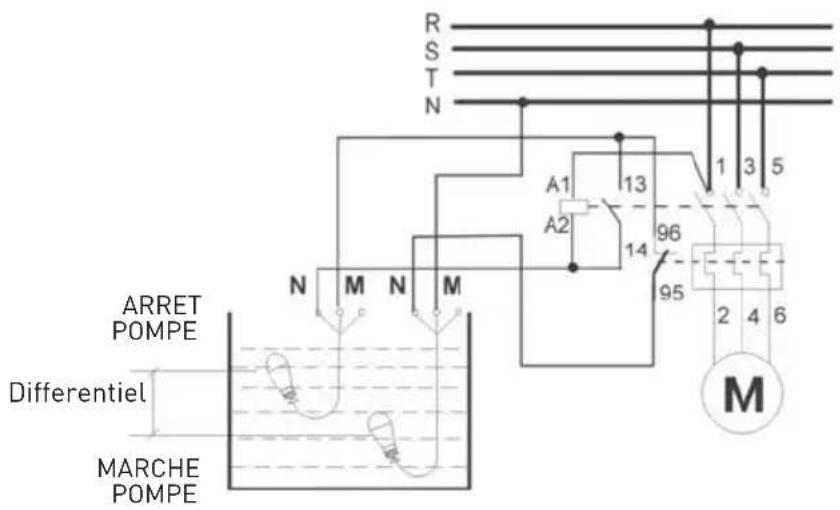

SCHEMA De connexion pour POMPE devidage

Homologation selon les normes CEI EN 61058-1.

Homologation selon les normes CEE/CENELEC/IMQ/HAR, reconnues dans tous les pays faisant partie de la CEE

[Loi Nr. 791 Directive 72-24 CEE].
