Type de produit	Régulateur de niveau d'eau submergé
Marque	Fantini Cosmi
Modèle	A95B
Dimensions (H x Ø)	165 mm x 77 mm
Poids	Environ 0.5 kg (avec câble de 10 m)
Matériau du corps	Moplen moulé en une seule pièce
Type de câble	PVC (standard) ou néoprène pour hautes températures
Longueur de câble	10 m (modèle A95B) ; 15 m (A95BS1) ; 20 m (A95BS6) ; 25 m (A95BS7)
Courant de commutation	10(4) A sous 250 Vca
Pression maxi d'immersion	10 bar
Température maximale du fluide	60 °C (câble PVC) ; 45 °C (câble néoprène)
Indice de protection	IP68 (étanche à la poussière et à l'immersion)
Profondeur maximale d'utilisation	100 mètres
Type de contact	Microrupteur SPDT (inverseur)
Bille de commutation	Acier inoxydable
Fonctions principales	Commande directe de pompes monophasées pour vidange ou remplissage
Entretien et nettoyage	Nettoyer régulièrement le boîtier et le câble ; vérifier l'absence de dépôts calcaire
Sécurité	Ne pas utiliser dans des liquides inflammables ; respecter les limites de température et pression
Pièces détachées et réparabilité	Le câble peut être remplacé ; contacter le SAV pour les autres composants
Alimentation électrique	Directement relié au réseau 250 Vca via le contact du microrupteur

FOIRE AUX QUESTIONS - A95B Fantini Cosmi

Comment installer le régulateur de niveau A95B ?

Fixez le contrepoids au câble à la distance souhaitée, puis plongez l'appareil dans le liquide. Assurez-vous que le câble est libre et que le boîtier est vertical. Consultez le schéma de connexion électrique dans la notice.

Quels types de pompes peut-il commander ?

Il commande directement des petites pompes monophasées, adaptées à l'eau propre, avec un courant max de 10 A (4 A en moteur).

Comment brancher le régulateur pour une pompe de vidange ?

Utilisez le schéma de connexion fourni : le conducteur marron (M) est le commun, le bleu (A) et le noir (N) sont les contacts inverseurs. Isolez les conducteurs non utilisés.

Quelle est la différence entre les modèles A95A et A95B ?

La différence principale est la longueur du câble : A95A a 3 m, A95B a 10 m. Les autres spécifications sont identiques pour le câble PVC.

Puis-je utiliser ce régulateur avec de l'eau chaude ?

Oui, jusqu'à 60 °C avec câble PVC et 45 °C avec câble néoprène. Ne dépassez pas ces températures.

Comment régler le niveau d'eau souhaité ?

Le niveau est réglé en positionnant le contrepoids sur le câble. Plus le contrepoids est proche du boîtier, plus le déclenchement est sensible. Respectez un écart de 4-5 mm entre le contrepoids et le boîtier au niveau minimal.

Quelle est la profondeur maximale d'immersion ?

Le régulateur peut être immergé jusqu'à 100 mètres de profondeur, grâce à sa pression nominale de 10 bar.

Comment entretenir le régulateur de niveau ?

Nettoyez régulièrement le boîtier et le câble avec un chiffon doux. Vérifiez l'absence de dépôts calcaires ou de corrosion. Ne pas utiliser de solvants.

Que faire si le régulateur ne commute pas ?

Vérifiez le câble et les connexions électriques. Testez la continuité du microrupteur avec un multimètre. Si le défaut persiste, remplacez le câble ou contactez le SAV.

Ce produit est-il compatible avec les eaux usées ?

Non, il est conçu uniquement pour les eaux propres. Ne pas utiliser dans des liquides chargés ou corrosifs.

MODE D'EMPLOI A95B Fantini Cosmi

• Ces régulateurs de niveau sont de type submergé, étanchez, utilisables jusqu'à 100 mt. de profondeur.
• Conviennent pour commander directement de petites pompes monophasées et au réglage du niveau des eaux propres.
• Corps extérieur en Moplen moulé à la presse en une seule pièce
• Microrupteur SPDT étanche à la poussière
  • Bille de commutation en ACIER INOX

	Type de cable	Longueur du cable	Courant de commutation	Pression maxi d'immersion	Temperature maximale du fluide	Degre de protection
A95A PVC 3 10(4)A 250Vca 10 bar 60 °C IP68
A95AS1 PVC 5 10(4)A 250Vca 10 bar 60 °C IP68
A95B PVC 10 10(4)A 250Vca 10 bar 60 °C IP68
A95BS1 PVC 15 10(4)A 250Vca 10 bar 60 °C IP68
A95AS2 néoprène 3 10(4)A 250Vca 10 bar 45 °C IP68
A95AS3 néoprène 5 10(4)A 250Vca 10 bar 45 °C IP68
A95BS4 néoprène 10 10(4)A 250Vca 10 bar 45 °C IP68
A95BS5 néoprène 15 10(4)A 250Vca 10 bar 45 °C IP68
A95BS6 néoprène 20 10(4)A 250Vca 10 bar 45 °C IP68
A95BS7 néoprène 25 10(4)A 250Vca 10 bar 45 °C IP68

Dimensions (mm) 165 Ø 77

1. extraire le cône de serrage 2. insérer le cône sur le cordon d'alimentation 3. insérer le cordon d'alimentation dans le contrepoid

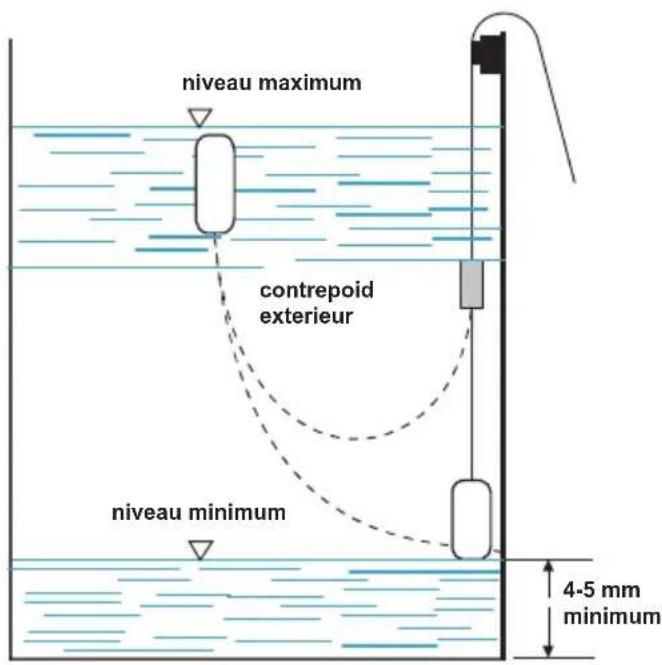

niveau maximum contrepoid exterieur niveau minimum 4-5 mm minimum

4. CONNEXIONS ELECTRIQUES

N.B. isoler avec attention les conducteurs qui ne sout pas utilisez.

M= conducteurs MARON (comune)

A= conducteures BLEU

N= conducteures NOIR

NIVEAU AUGM. - DIM. N M A

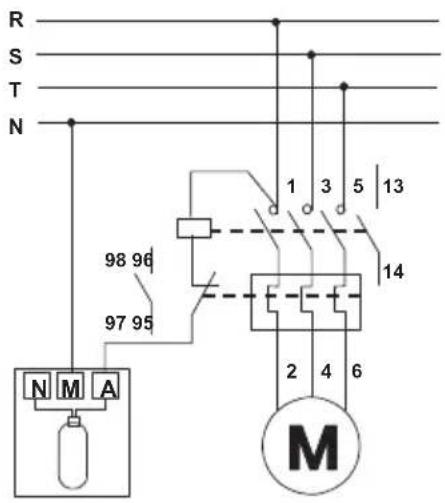

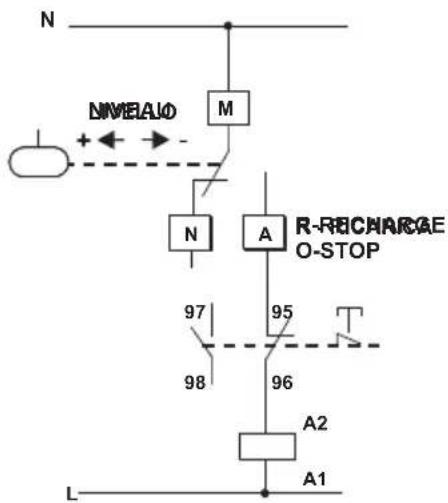

SCHEMA DE CONNEXION POUR POMPE DE VIDANGE

R S T N 98 97 1 3 5 13 96 95 14 2 4 6 M


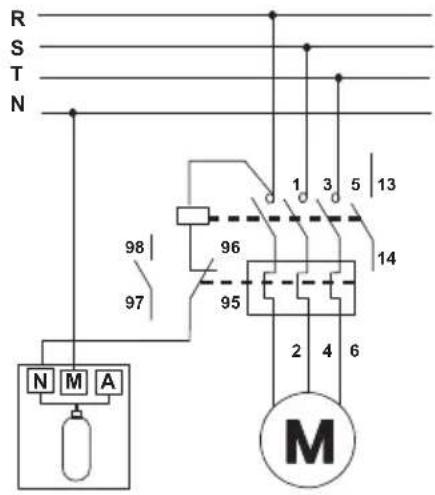

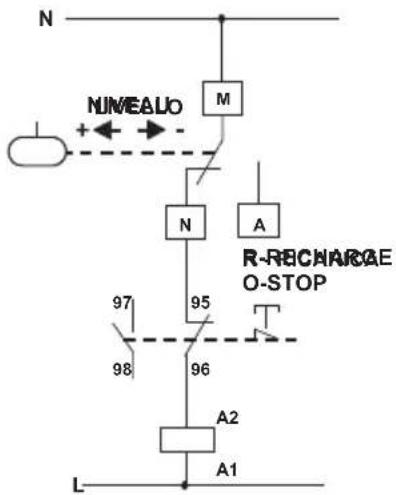

SCHEMA DE CONNEXION POUR POMPE DU REMPLISSAGE

R S T N 98 96 97 95 1 3 5 13 14 2 4 6 M

