A95AS2 - Régulateur de niveau électromécanique Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Marque	Fantini Cosmi
Modèle	A95AS2
Catégorie	Régulateur de niveau électromécanique
Type	Submersible (étanche)
Matériau du corps	Moplen moulé en une seule pièce
Commutateur	Microrupteur SPDT étanche à la poussière
Bille de commutation	Acier inoxydable
Type de câble	Néoprène
Longueur de câble	3 mètres
Courant de commutation	10(4) A sous 250 V AC
Pression maximale d'immersion	10 bar (100 mètres)
Température maximale du fluide	45 °C
Degré de protection	IP68
Utilisation recommandée	Eaux propres
Fonctions principales	Commande directe de petites pompes monophasées, réglage de niveau
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants
Sécurité	Ne pas immerger au-delà de 100 m ; respecter la température max
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; appareil non réparable

FOIRE AUX QUESTIONS - A95AS2 Fantini Cosmi

Comment connecter le régulateur pour une pompe de vidange ?

Suivez le schéma : conducteur marron (commun) vers la pompe, bleu et noir selon les bornes. Isolez les conducteurs non utilisés.

Peut-on utiliser ce régulateur pour des eaux usées ?

Non, il est conçu pour les eaux propres uniquement. Les eaux chargées peuvent endommager le mécanisme.

Quelle est la profondeur maximale d'immersion ?

La pression max est de 10 bar, soit une profondeur de 100 mètres.

Que faire si le régulateur ne commute pas ?

Vérifiez le câble, le microrupteur et l'absence de blocage de la bille. Si le problème persiste, remplacez l'appareil.

Quelle est la différence entre les modèles A95A et A95AS2 ?

Le A95A a un câble PVC de 3 m et supporte 60 °C, tandis que l'A95AS2 a un câble néoprène de 3 m et 45 °C max.

Le régulateur doit-il être installé verticalement ?

Il peut être installé dans n'importe quelle orientation, mais la bille doit pouvoir se déplacer librement.

Comment tester le bon fonctionnement ?

Immergez-le dans l'eau et vérifiez la commutation en inclinant l'appareil. Utilisez un multimètre pour mesurer la continuité.

Peut-on rallonger le câble ?

Oui, mais utilisez une boîte de jonction étanche et respectez la section minimale.

Quels types de pompes peut-il commander ?

Petites pompes monophasées avec un courant max de 10 A (4 A en charge inductive).

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon humide et du savon doux. N'utilisez pas de produits chimiques agressifs.

MODE D'EMPLOI A95AS2 Fantini Cosmi

• Ces régulateurs de niveau sont de type submergé, étanchez, utilisables jusqu'à 100 mt. de profondeur.
• Conviennent pour commander directement de petites pompes monophasées et au réglage du niveau des eaux propres.
• Corps extérieur en Moplen moulé à la presse en une seule pièce
• Microrupteur SPDT étanche à la poussière
  • Bille de commutation en ACIER INOX

	Type de cable	Longueur du cable	Courant de commutation	Pression maxi d'immersion	Temperature maximale du fluide	Degre de protection
A95A PVC 3 10(4)A 250Vca 10 bar 60 °C IP68
A95AS1 PVC 5 10(4)A 250Vca 10 bar 60 °C IP68
A95B PVC 10 10(4)A 250Vca 10 bar 60 °C IP68
A95BS1 PVC 15 10(4)A 250Vca 10 bar 60 °C IP68
A95AS2 néoprène 3 10(4)A 250Vca 10 bar 45 °C IP68
A95AS3 néoprène 5 10(4)A 250Vca 10 bar 45 °C IP68
A95BS4 néoprène 10 10(4)A 250Vca 10 bar 45 °C IP68
A95BS5 néoprène 15 10(4)A 250Vca 10 bar 45 °C IP68
A95BS6 néoprène 20 10(4)A 250Vca 10 bar 45 °C IP68
A95BS7 néoprène 25 10(4)A 250Vca 10 bar 45 °C IP68

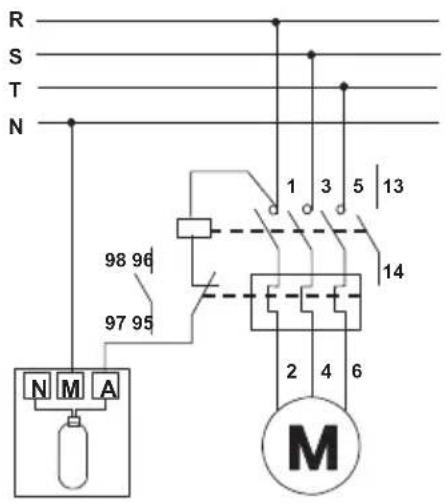

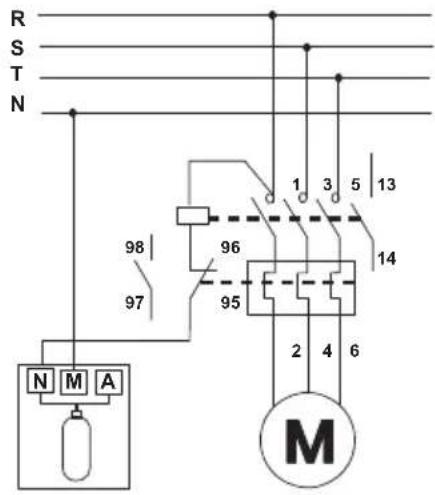

4. CONNEXIONS ELECTRIQUES

N.B. isoler avec attention les conducteurs qui ne sout pas utilisez.

M= conducteurs MARON (comune)

A= conducteures BLEU

N= conducteures NOIR

SCHEMA DE CONNEXION POUR POMPE DE VIDANGE

SCHEMA DE CONNEXION POUR POMPE DU REMPLISSAGE

1. CARACTERÍSTICAS GENERALES

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.
