Тип продукта	Внешний портативный аккумулятор
Бренд	CUKTECH
Модель	P23
Емкость аккумулятора	90 Вт·ч (типичная) / 88 Вт·ч (номинальная); 13500 мА·ч при 5 В/6 А
Тип аккумулятора	Литий-ионный
Максимальная выходная мощность	210 Вт (все порты вместе)
Максимальная входная мощность	110 Вт (через Type-C1)
Входные интерфейсы	1 x USB-C (IN1)
Выходные интерфейсы	2 x USB-C (OUT1/OUT2), 1 x USB-A (OUT3)
Размеры	159,9 x 55,1 x 55,1 мм
Рабочая температура	от 5 °C до 35 °C
Время зарядки	Около 2 часов (с зарядным устройством ≥110 Вт); около 6 часов (с зарядным устройством 18 Вт)
Эффективность преобразования	75% (при 5 В/6 А)
Дисплей	ЖК-экран (процент, мощность, оставшееся время, температура) + светодиодная полоса
Основные функции	Быстрая двунаправленная зарядка и разрядка, режим малого тока, множественная защита
Защита безопасности	Перезаряд, разряд, перегрев, короткое замыкание
Совместимость	Смартфоны, планшеты, ноутбуки и другие USB-устройства
Комплектация	Аккумулятор P23, кабель USB-C на USB-C
Уход и чистка	Протирайте сухой мягкой тканью
Переработка (WEEE)	Не выбрасывать вместе с бытовыми отходами; сдать в пункт приема

Часто задаваемые вопросы - P23 CUKTECH

Какова емкость портативного аккумулятора CUKTECH P23?

Типичная емкость составляет 90 Вт·ч (88 Вт·ч номинально), что соответствует 13500 мА·ч при 5 В/6 А. Это позволяет зарядить смартфон несколько раз или ноутбук один раз.

Сколько времени нужно для полной зарядки аккумулятора?

С зарядным устройством мощностью 110 Вт или более и прилагаемым кабелем USB-C полная зарядка занимает около 2 часов. С зарядным устройством 18 Вт — около 6 часов.

Могу ли я заряжать свой ноутбук от этого аккумулятора?

Да, аккумулятор выдает до 210 Вт на выходе, чего достаточно для большинства ноутбуков. Используйте порт USB-C, совместимый с Power Delivery.

Совместим ли аккумулятор с быстрыми зарядными устройствами?

Да, он поддерживает протоколы быстрой зарядки, такие как PD (Power Delivery) и Quick Charge. Вход принимает до 110 Вт.

Как узнать оставшийся уровень заряда?

Встроенный ЖК-экран отображает процент емкости, оставшееся время (зарядка или разрядка), а также входную/выходную мощность. Светодиодная полоса также дает визуальную индикацию.

Что делать, если аккумулятор не включается после нажатия кнопки?

Это может быть связано с защитным состоянием. Подключите аккумулятор к внешнему зарядному устройству (например, от сети), чтобы реактивировать его. Если проблема не устранена, обратитесь в службу технической поддержки.

Безопасно ли оставлять аккумулятор на зарядке на ночь?

Аккумулятор оснащен защитой от перезаряда и перегрева. Однако рекомендуется отключать его после полной зарядки, чтобы продлить срок службы.

Могу ли я использовать аккумулятор для зарядки нескольких устройств одновременно?

Да, все три порта (2 USB-C и 1 USB-A) могут работать одновременно с общей максимальной мощностью 210 Вт. На экране отображается распределение мощности.

Как активировать режим малого тока?

Дважды нажмите кнопку, когда экран включен, чтобы войти в режим малого тока. Этот режим подходит для небольших устройств, таких как наушники. Повторное двойное нажатие выходит из режима.

Как ухаживать за аккумулятором, чтобы продлить его срок службы?

Храните аккумулятор при заряде 25-50% в прохладном и сухом месте. Избегайте температур выше 60 °C. Используйте качественное зарядное устройство и кабель (рекомендуется CUKTECH).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ P23 CUKTECH

Внимательно прочтите это руководство перед использованием и сохраните его для использования в будущем.

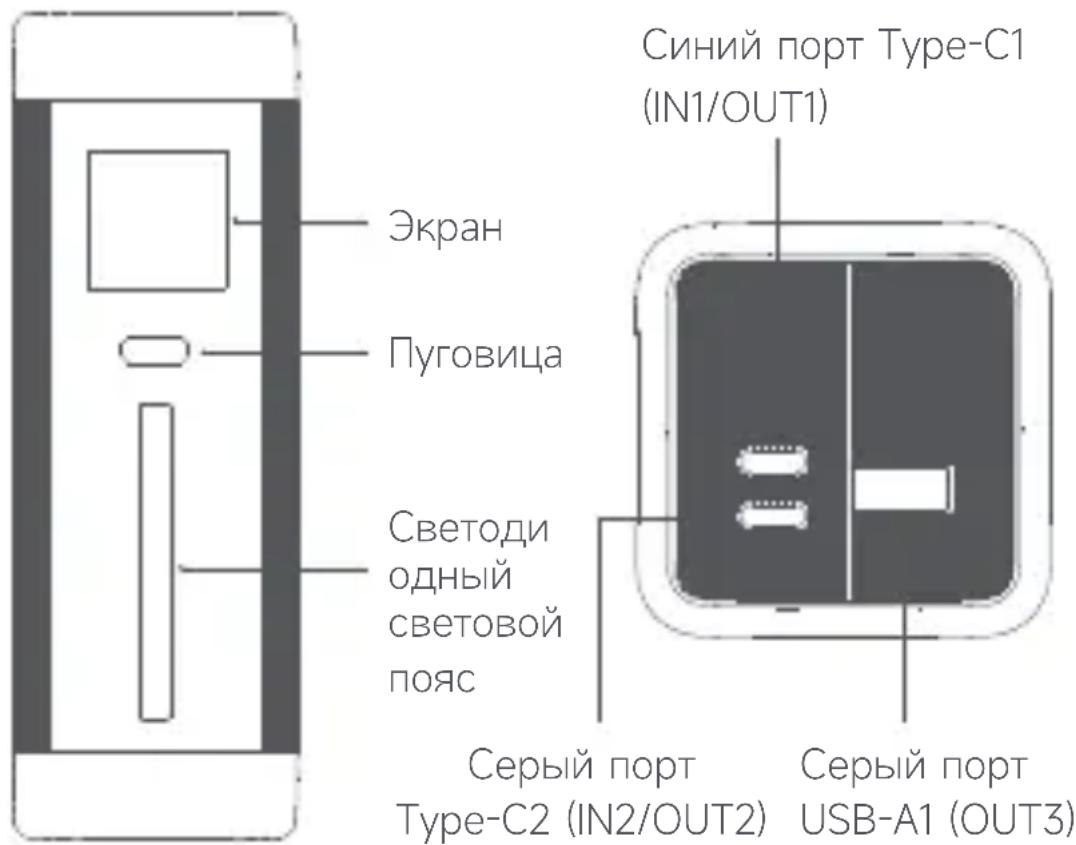

Обзор продукта

Спасибо за использование этого продукта.

Разработанный с использованием

высококачественных литий-ионных элементов и чипов

зарядки и разрядки, этот высококачественный блок

питания демонстрирует выдающуюся

производительность в области безопасности,

эффективности и совместимости.

Экран
Пуговица
Светоди
ОДНЫЙ
световой
ПОЯС
Серый порт
Type-C2 (IN2/OUT2)
Синий порт Type-C1
(IN1/OUT1)
Серый порт
USB-A1 (OUT3)

Особенности продукта

Безопасность: Разработанный с множественной защитой, продукт может легко справиться с такими отклонениями, как перезарядка, перегрузка,

перегрев, короткое замыкание, и обеспечить надежную защиту для блоков питания и цифровых устройств.

Мощность: быстрая зарядка и разрядка, поддержка двунаправленного входа и выхода широкого напряжения Type-C. Максимальная мощность зарядки составляет до 110 Вт, а максимальная мощность разряда нескольких портов — до 210 Вт.

Совместимость: Встроенный интеллектуальный USB-контроллер зарядки совместим с основными мобильными телефонами и цифровыми устройствами и поддерживает массовую быструю зарядку и разрядку.

Качество: высококачественные литий-ионные элементы и чипы зарядки и разряда.

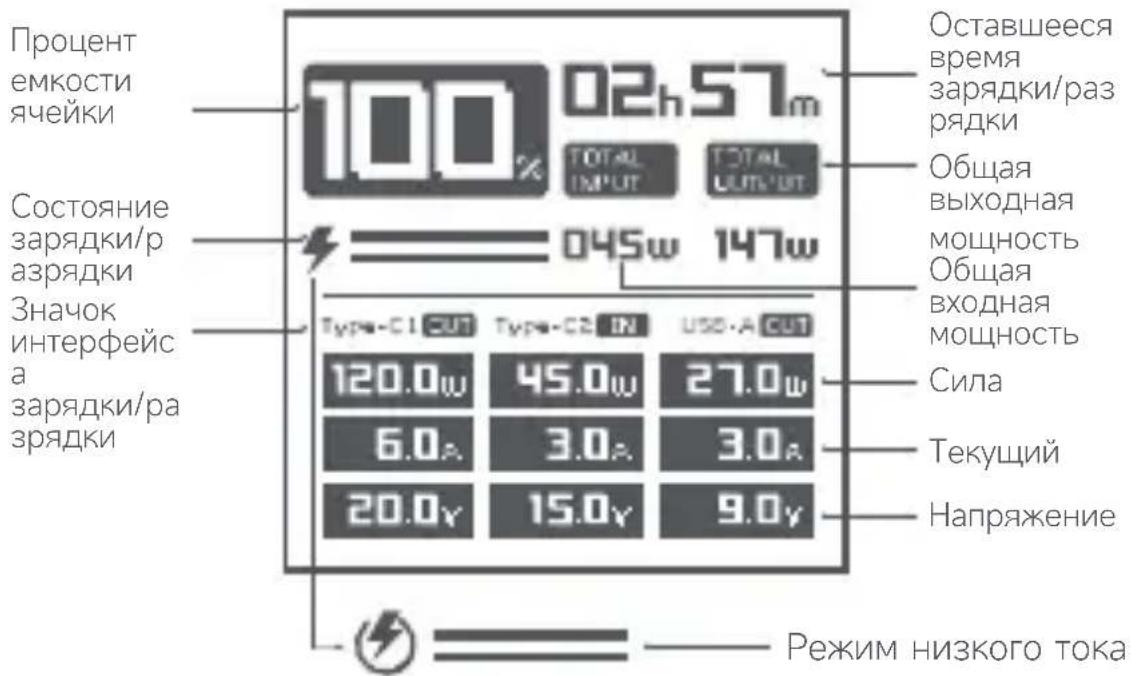

Введение в экран

Процент емкости ячейки: Диапазон отображения составляет 0% -100%, что указывает на текущую емкость ячейки устройства.

Общая входная мощность: значок "Total Input" и общая входная мощность в реальном времени отображаются, когда устройство находится во входном состоянии.

Общая выходная мощность: значок "Total Output" и общая выходная мощность в реальном времени отображаются, когда устройство находится в выходном состоянии.

Входная мощность: значок соответствующего порта зарядки "Type-C IN" и входная мощность в режиме реального времени отображаются, когда устройство находится во входном состоянии.

Мощность вывода: значок соответствующего порта зарядки "Type-C&USB-A OUT" и текущая мощность вывода отображаются при работе устройства в режиме вывода.

Оставшееся время зарядки: В состоянии зарядки отображаемое время - это оставшееся время для полной зарядки.

Оставшееся время разряда: В состоянии разряда отображаемое время - это оставшееся время для разрядки.

Оставшееся время зарядки и разрядки: Когда зарядка и разрядка выполняются одновременно, отображаемое время является оставшимся временем зарядки. Когда мощность разряда больше, чем мощность зарядки, отображаемое время равно "99:99".

Температура батареи: отображение внутренней температуры батареи в режиме реального времени во время работы устройства.

Функции кнопок

Состояние экрана	Нажмите кнопку	Функции
Отгораживать	Кнопка одним щелчком мыши	При нажатии на кнопку загорится экран и отобразится текущее рабочее состояние.
Экран включен		В состоянии яркого экрана нажмите кнопку, чтобы переключиться с интерфейса первого уровня на интерфейс второго уровня
Экран включен		При включенном экране, нажатие кнопки переводит систему из второстепенного интерфейса в режим выключенного экрана
Любое заряженное состояние	Кнопка двойного щелчка	Двойное нажатие кнопки для входа в режим низкого тока разряда, и еще раз двойное нажатие для выхода из режима при ярком состоянии экрана.
	Нажмите и удерживайте кнопку в течение 5 секунд	После удержания кнопки в течение 5 секунд, устройство выключается.

* Режим ожидания: Портативное зарядное устройство имеет заряд, оно не заряжается и не разряжается.

Эффект отображения светодиодной ленты

Рабочее состояние	Эффект отображения светодиодной ленты
Состояние зарядки	Постепенно включайте кнопку снизу
Состояние разряда	Постепенно загорайтесь от кнопки к низу
Состояние зарядки при разрядке	Постепенно включайте кнопку снизу
В условиях зарядки и разрядки в течение 30 секунд не происходит никаких действий, экран гаснет, а светодиодная лента меняется с яркой на полуяркую
Выключите светодиодную ленту	Нажмите кнопку несколько раз, чтобы переключиться в режим покоя экрана.

Спецификации

Модель: P23

Тип батареи: литий-ионный аккумулятор

«Емкость аккумулятора (номинальная/типичная): 88

Втч / 90 Втч при 18 В 4.9Ач/5Ач

Номинальная емкость: 13500 мАч (5 В / 6 А)

Интерфейс ввода: Type-C

Выходной интерфейс: USB-A / Type-C

Входной параметр: IN1 (Type-C1) 5B---3A 9B---3A

12B---3A 15B---3A 20B---5,5A

Выходная мощность: 210 Вт МАКС*

Рабочая температура: 5 °C \~ 35 °C

Спецификация и размер: 159,9 * 55,1 * 55,1 мм

Эффективность преобразования внешнего аккумулятора: 75% (5 В / 6 А)

Время зарядки: около 2 часов (зарядное устройство мощностью 110 Вт и выше, кабель Type-C до Type-C в комплекте, порт IN1), и около 6 часов (зарядное устройство мощностью 18 Вт, кабель Type-C до Type-C в комплекте).

Примечание: Если выходной ток порта Type-C превышает 3 А, необходимо использовать зарядный кабель Type-C на Type-C внутри упаковки. Этот продукт имеет большую емкость, и рекомендуется использовать зарядное устройство мощностью 65 Вт или выше в сочетании с зарядным проводом внутри упаковки.

*Максимальная пиковая выходная мощность составляет 210 Вт (ВЫХОД 1 20V---6А ВЫХОД 2 20V---3А ВЫХОД 3 10V---3А), в зависимости от фактического метода тестирования, принятого лабораторией СИКТЕСН.

⚠️ Предупреждения

Неправильное использование может привести к нарушению функции ячейки, серьезному нагреву и даже возгоранию и взрыву. Чтобы защитить вас от травм и материального ущерба, храните и используйте этот продукт в строгом соответствии со следующими требованиями:

- Этот продукт, который не является игрушкой, должен храниться в недоступном для детей месте. Во избежание несчастных случаев ни одному ребенку не разрешается использовать

продукт или играть с ним.

- Во избежание поражения электрическим током или повреждения ячеек обязательно заряжайте этот продукт с помощью зарядного устройства, соответствующего местным стандартам безопасности (например, китайскому стандарту сертификации 3C).

- Не нажимайте и не ударяйте сильно по этому изделию и избегайте случаев, которые могут вызвать сильное падение или сильную вибрацию. Если эти условия возникают или жидкость просачивается / разбрызгивается внутрь этого продукта, немедленно прекратите использование и обращайтесь с ними должным образом, поскольку такой случай может привести к повреждению ячейки или цепи или короткому замыканию.

- Если этот продукт испытывает набухание, деформацию, утечку жидкости и значительное снижение емкости, немедленно прекратите его использование и обращайтесь с ним должным образом.

- Не заряжайте и не разряжайте этот продукт в местах, которые могут повлиять на его рассеивание тепла, например в карманах, закрытых сумках, на кроватях, диванах и в других местах. Убедитесь, что этот продукт не закрыт одеждой, подушками, постельными принадлежностями или другим мусором во время использования. Когда такие устройства, как мобильные телефоны, должны заряжаться в течение длительного времени, не складывайте этот продукт вместе с другими устройствами, такими как мобильные телефоны, чтобы обеспечить для них идеальное рассеивание тепла.

- Не разбирайте, не сжимайте, не прокалывайте, не замыкайте накоротко этот продукт, не помещайте его в воду, огонь (в том числе рядом с плитами, отопительными установками и другими источниками тепла) и не подвергайте этот продукт воздействию окружающей среды с

температурой выше 60 °C (140°F).

- В жаркую погоду держите этот продукт подальше от беспилотного автомобиля на открытом воздухе или в других местах, подверженных воздействию солнечных лучей.

- Во избежание повреждения элементов или других опасностей не разбирайте оболочку продукта без разрешения, поскольку этот продукт содержит литий-ионный полимерный элемент. Советы: Иллюстрации о продукте, аксессуарах и пользовательских портах в Руководстве являются принципиальными схемами только для справки. В связи с обновлениями и модернизацией продукта могут быть небольшие различия между физическим продуктом и принципиальной схемой, и физический продукт имеет преимущественную силу.

Профилактика

• Пожалуйста, полностью зарядите этот продукт перед его первым использованием.
• Чтобы зарядить этот продукт или использовать этот продукт для зарядки других устройств, выберите подходящее зарядное устройство и кабель для передачи данных (рекомендуется зарядное устройство СИКТЕСН и кабель для передачи данных).
• Этот продукт следует заряжать в присутствии посетителей. Отключайте электропитание, когда выходите на улицу или уходите надолго.
• Если этот продукт полностью заряжен или полностью заряжен другими устройствами, своевременно отсоединяйте соединительный кабель, чтобы избежать потери при длительном подключении.
• Если после нажатия кнопки на изделии отсутствует индикация питания, возможно, оно находится в защищенном состоянии. Вы можете подключиться

к внешнему зарядному устройству, чтобы восстановить его.

- Если этот продукт не используется в течение длительного времени, храните продукт с уровнем мощности в диапазоне от 25% до 50% и храните его в прохладном и сухом месте. Чтобы продлить срок службы ячеек, не храните этот продукт с полной мощностью или без нее в течение длительного времени.

Декларация о соответствии нормативным требованиям ЕС

CE

Мы, компания CukTech ELEC Co., Ltd. настоящим заявляем, что данное оборудование соответствует требованиям всех действующих директив ЕС и европейских стандартов с изменениями и дополнениями. Полный текст декларации о соответствии нормативным требованиям ЕС доступен по следующему адресу: http://www.cuktech.com/global/service/support/declaration.html

Информация об отходах электрического и электронного оборудования

Все изделия, обозначенные символом раздельного сбора отработанного электрического и электронного оборудования (WEEE, директива 2012/19/EU), следует утилизировать отдельно от

несортируемых бытовых отходов. С целью охраны здоровья и защиты окружающей среды такое оборудование необходимо сдавать на переработку в специальные пункты приема электрического и электронного оборудования, определенные правительством или местными органами власти. Правильная утилизация и переработка помогут предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Чтобы узнать, где находятся такие пункты сбора и как они работают, обратитесь в компанию, занимающуюся установкой оборудования, или в местные органы власти.
