P23 - Batteria portatile CUKTECH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Batteria portatile esterna
Marca	CUKTECH
Modello	P23
Capacità della batteria	90 Wh (tipica) / 88 Wh (nominale); 13500 mAh a 5V/6A
Tipo di batteria	Litio-ione
Potenza massima in uscita	210 W (tutte le porte comprese)
Potenza massima in ingresso	110 W (tramite Type-C1)
Interfacce di ingresso	1 x USB-C (IN1)
Interfacce di uscita	2 x USB-C (OUT1/OUT2), 1 x USB-A (OUT3)
Dimensioni	159,9 x 55,1 x 55,1 mm
Temperatura di funzionamento	5 °C a 35 °C
Tempo di ricarica	Circa 2 ore (con caricabatterie ≥110W); circa 6 ore (con caricabatterie 18W)
Efficienza di conversione	75% (a 5V/6A)
Display	Schermo LCD (percentuale, potenza, tempo rimanente, temperatura) + striscia LED
Funzioni principali	Carica e scarica bidirezionale rapida, modalità a bassa corrente, protezione multipla
Protezioni di sicurezza	Sovraccarico, scarica, surriscaldamento, cortocircuito
Compatibilità	Smartphone, tablet, computer portatili e altri dispositivi USB
Contenuto della confezione	Batteria P23, cavo USB-C a USB-C
Manutenzione e pulizia	Pulire con un panno asciutto e morbido
Riciclaggio (RAEE)	Non gettare nei rifiuti domestici; depositare in un punto di raccolta

Domande frequenti - P23 CUKTECH

Qual è la capacità della batteria portatile CUKTECH P23?

La capacità tipica è di 90 Wh (88 Wh nominale), che corrisponde a 13500 mAh a 5V/6A. Ciò consente di ricaricare uno smartphone più volte o un computer portatile una volta.

Quanto tempo ci vuole per caricare completamente la batteria?

Con un caricabatterie da 110 W o più e il cavo USB-C in dotazione, la ricarica completa richiede circa 2 ore. Con un caricabatterie da 18 W, ci vogliono circa 6 ore.

Posso caricare il mio computer portatile con questa batteria?

Sì, la batteria eroga fino a 210 W in uscita, sufficiente per la maggior parte dei computer portatili. Utilizzare una porta USB-C compatibile con Power Delivery.

La batteria è compatibile con i caricabatterie rapidi?

Sì, supporta i protocolli di ricarica rapida come PD (Power Delivery) e Quick Charge. L'ingresso accetta fino a 110 W.

Come sapere il livello di batteria rimanente?

Lo schermo LCD integrato mostra la percentuale di capacità, il tempo rimanente (carica o scarica), e le potenze in ingresso/uscita. Una striscia LED fornisce anche una panoramica luminosa.

Cosa fare se la batteria non si accende dopo aver premuto il pulsante?

Potrebbe essere dovuto a uno stato di protezione. Collegare la batteria a un caricabatterie esterno (es. rete elettrica) per riattivarla. Se il problema persiste, contattare l'assistenza tecnica.

È sicuro lasciare la batteria in carica durante la notte?

La batteria è dotata di protezioni contro il sovraccarico e il surriscaldamento. Tuttavia, si consiglia di scollegarla una volta completamente carica per prolungarne la durata.

Posso usare la batteria per caricare più dispositivi contemporaneamente?

Sì, le tre porte (2 USB-C e 1 USB-A) possono funzionare simultaneamente con una potenza totale massima di 210 W. Lo schermo mostra la distribuzione della potenza.

Come attivare la modalità a bassa corrente?

Fare doppio clic sul pulsante quando lo schermo è acceso per entrare in modalità a bassa corrente. Questa modalità è adatta a piccoli dispositivi come gli auricolari. Fare doppio clic di nuovo per uscire.

Come mantenere la batteria per prolungarne la durata?

Conservarla con una carica tra il 25-50% in un luogo fresco e asciutto. Evitare temperature superiori a 60 °C. Utilizzare un caricabatterie e un cavo di qualità (raccomandato CUKTECH).

MANUALE UTENTE P23 CUKTECH

Leggere attentamente questo manuale prima dell'uso e conservarlo per riferimento futuro.

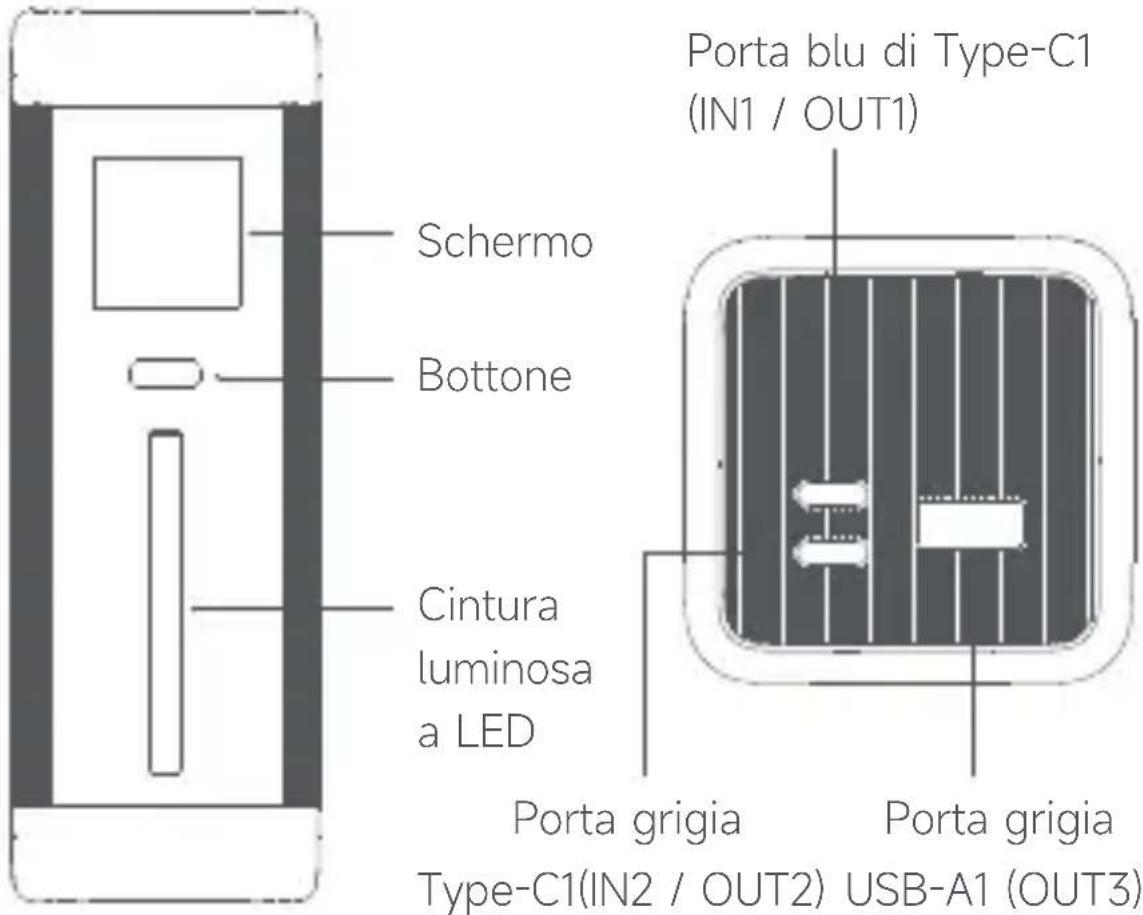

Panoramica del prodotto

Grazie per aver scelto questo prodotto. Progettato con celle agli ioni di litio di alta qualità e chip di carica e scarica, questo power bank di alta qualità dimostra prestazioni eccezionali in termini di sicurezza, efficienza e compatibilità.

Caratteristiche del prodotto

Sicurezza: progettato con protezione multipla, il prodotto può facilmente far fronte ad anomalie come sovraccarico, scarica eccessiva, sovratemperatura, cortocircuito e fornire una protezione affidabile per power bank e dispositivi digitali.

Alimentazione: ricarica e scarica rapide, supporta l'ingresso e l'uscita bidirezionali di tensione di tipo C. La potenza di ricarica massima è fino a 110 W e la potenza di scarica massima di più porte è fino a 210 W.

Compatibilità: il controller di ricarica USB intelligente integrato è compatibile con i telefoni cellulari e i dispositivi digitali tradizionali e supporta la ricarica e la scarica rapida mainstream.

Qualità: celle agli ioni di litio di alta qualità e chip di carica e scarica.

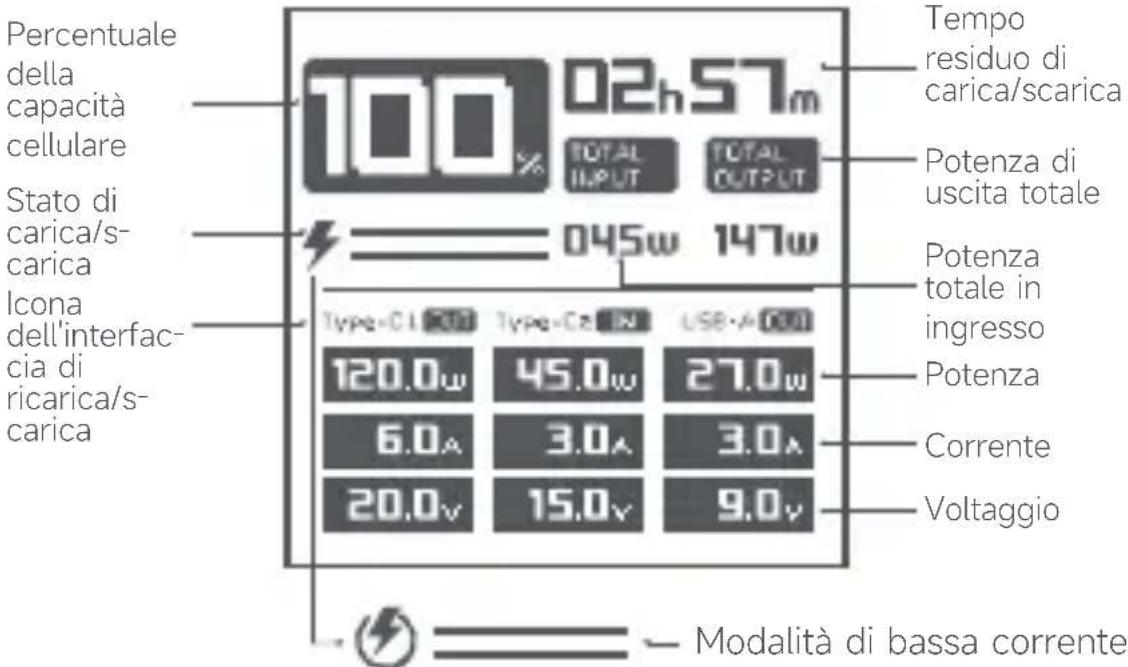

Introduzione allo schermo

Percentuale di capacità della cella: l'intervallo di visualizzazione è 0% -100%, indicando la capacità della cella corrente del dispositivo.

Potenza totale in ingresso: l'icona "Total Input" e la potenza totale in ingresso in tempo reale vengono visualizzate quando il dispositivo è nello stato di ingresso. Potenza di uscita totale: l'icona "Total Output" e la potenza di uscita totale in tempo reale vengono visualizzate quando il dispositivo è in uno stato di uscita. Potenza in ingresso: l'icona della porta di ricarica corrispondente "Type-C IN" e la potenza in ingresso in tempo reale vengono visualizzate quando il dispositivo è nello stato di ingresso.

Potenza di uscita: l'icona della porta di ricarica corrispondente "Type-C&USB-A OUT" e la potenza di uscita in tempo reale vengono visualizzate quando il

dispositivo è in stato di uscita.

Tempo residuo di ricarica: nello stato di carica, il tempo visualizzato è il tempo rimanente per caricare completamente.

Tempo residuo di scarica: nello stato di scarica, il tempo visualizzato è il tempo rimanente per lo scarico.

Tempo rimanente durante la carica e la scarica: quando la carica e la scarica vengono eseguite contemporaneamente, il tempo visualizzato è il tempo rimanente di carica. Quando la potenza di scarica è maggiore della potenza di carica, il tempo visualizzato è "99:99".

Temperatura della batteria: visualizzazione in tempo reale della temperatura interna della batteria durante il funzionamento del dispositivo.

Funzioni dei pulsanti

Stato dello schermo	Fare clic sul pulsante	Funzioni
Scher-mo OFF	Pulsante con un solo clic	Facendo clic sul pulsante si illuminerà lo schermo e verrà visualizzato lo stato di lavoro corrente.
Schermo ON		Nello stato di luminosità dello schermo, fare clic sul pulsante per passare dall'interfaccia di primo livello all'interfaccia di secondo livello
Schermo ON		Nello stato di Schermo Attivo, passare allo stato di Schermo Spento dall'interfaccia secondaria facendo clic sul pulsante.
Qualsiasi stato addebitato	Pulsante doppio clic	Premere due volte il pulsante per entrare nella modalità di scarica a bassa corrente e premere di nuovo due volte per uscire dalla modalità in stato di schermo luminoso.
	Tieni premuto il pulsante per 5 secondi	Dopo che il pulsante viene premuto e tenuto premuto per 5 secondi, la macchina si spegne.

* Stato di standby: la power bank ha energia e non viene né caricata né scaricata.

Effetto di visualizzazione a strisce LED

Condizioni di lavoro	Effetto di visualizzazione a strisce LED
Stato di carica	Attiva gradualmente il pulsante dal basso
Stato di scarica	Illuminare gradualmente dal pulsante verso il basso
Lo stato di carica durante la scarica	Attiva gradualmente il pulsante dal basso
In condizioni di carica e scarica, non vi è alcuna operazione entro 30 secondi, lo schermo si spegne e la striscia luminosa a LED cambia da luminosa a semi luminosa
Spegni la striscia luminosa a LED	Fare clic sul pulsante più volte per passare alla modalità di riposo dello schermo

Indicazioni

Modello:P23

Tipo di batteria: batteria agli ioni di litio

Capacità della batteria (valutata / tipica): 88Wh/90Wh 18V 4.9Ah/5Ah

Capacità stimata: 13500mAh (5V / 6A)

Interfaccia di ingresso: Type-C

Interfaccia di uscita: USB-A / Type-C

Parametro di ingresso: IN1 (Type-C1) 5V---3A 9V---3A 12V---3A 15V---3A 20V---5.5A

15V --- 6A(OUT1 15V --- 3A OUT2 15V --- 3A) 20V --- 9A (OUT1 20V --- 6A OUT2 20V --- 3A 180W MAX) Temperatura di funzionamento: 5 °C \~ 35 °C Specifiche e dimensioni: 159,9 * 55,1 * 55,1 mm Efficienza di conversione del power bank: 75% (5V / 6A) Tempo di ricarica: circa 2 ore (caricabatterie di 110 W e superiori, cavo Type-C verso Type-C all'interno della confezione, porta IN1), e circa 6 ore (caricabatterie da 18 W, cavo Type-C verso Type-C all'interno della confezione). Nota: quando la corrente di uscita della porta Type-C è maggiore di 3A, è necessario utilizzare un cavo di ricarica da Type-C a Type-C all'interno della confezione. Questo prodotto ha una grande capacità e si consiglia di utilizzare un caricabatterie con una potenza di 65 W o superiore in combinazione con il filo di ricarica all'interno della confezione.

*La potenza massima di uscita picco è di 210W (OUT1 20V --- 6A OUT2 20V --- 3A OUT3 10V --- 3A), a seconda del metodo di prova effettivamente adottato dal laboratorio CUKTECH.

⚠️ Avvertenze

L'uso improprio può portare a guasti alla funzione cellulare, riscaldamento grave e persino incendio ed esplosione. Per proteggerti da lesioni e danni materiali, conserva e utilizza questo prodotto in stretta conformità con i seguenti requisiti:

• Questo prodotto, che non è un giocattolo, deve essere tenuto fuori dalla portata dei bambini. Per evitare incidenti, nessun bambino è autorizzato a utilizzare o giocare con il prodotto.
• Per evitare scosse elettriche o danni alle celle, assicurati di caricare questo prodotto con un caricabatterie che soddisfi gli standard di sicurezza locali (come lo standard di certificazione China 3C).
• Non premere o colpire pesantemente questo prodotto ed evitare i casi che possono causare

gravi cadute o forti vibrazioni. Se si verificano queste condizioni o se il liquido penetra / schizza all'interno di questo prodotto, interrompere immediatamente l'uso e gestirli correttamente perché tale caso potrebbe causare danni alla cella o al circuito o cortocircuito.

- Se questo prodotto presenta gonfiore, deformazione, perdite di liquidi e una significativa diminuzione della capacità, interrompere immediatamente l'uso e gestirlo correttamente.

- Non caricare o scaricare questo prodotto in luoghi che potrebbero influire sulla sua dissipazione del calore, come tasche, borse chiuse, sui letti, sui divani e in altri luoghi. Verificare che questo prodotto non sia coperto da vestiti, cuscini, biancheria da letto o altri detriti durante l'uso. Quando i dispositivi come i telefoni cellulari devono essere caricati per un lungo periodo, non impilare questo prodotto insieme ad altri dispositivi come i telefoni cellulari, in modo da garantire una dissipazione del calore ideale per loro.

- Non smontare, spremere, forare, cortocircuitare questo prodotto o metterlo in acqua, fuoco (anche vicino a stufe, impianti di riscaldamento e altre fonti di calore) o esporre questo prodotto a un ambiente con una temperatura superiore a 60 °C (140°F).

- Nella stagione calda, tenere questo prodotto lontano da un veicolo senza equipaggio all'aperto o in altri luoghi esposti alla luce solare.

- Per evitare danni alle cellule o altri pericoli, non smontare il guscio del prodotto senza autorizzazione perché questo prodotto contiene una cella ai polimeri di litio.

Suggerimenti: Le illustrazioni relative al prodotto, agli accessori e alle porte utente nel manuale sono diagrammi schematici solo di riferimento. A causa degli aggiornamenti e degli upgrade del prodotto, potrebbero esserci lievi differenze tra il prodotto fisico e il diagramma schematico e il prodotto fisico prevarrà.

Precauzioni

• Si prega di caricare completamente questo prodotto prima del suo primo utilizzo.
• Per caricare questo prodotto o utilizzare questo prodotto per caricare altri dispositivi, scegliere un caricabatterie e un cavo dati appropriati (si consigliano caricabatterie e cavo dati CUKTECH).
• Questo prodotto deve essere caricato in modo automatico. Interrompere l'alimentazione elettrica quando si esce o si esce per un lungo periodo.
• Finché questo prodotto è completamente carico o ha completamente caricato altri dispositivi, scollegare tempestivamente il cavo di connessione per evitare la perdita in uno stato di connessione a lungo termine.
• Se il prodotto non ha alcuna indicazione di alimentazione dopo aver premuto un pulsante, potrebbe essere in uno stato protetto. È possibile connettersi a un caricabatterie esterno per recuperarlo.
• Quando questo prodotto non è in uso per un lungo periodo, si prega di mantenere il prodotto con livello di potenza in un intervallo di circa il 25% - 50% e conservarlo in un luogo fresco e asciutto. Al fine di prolungare la durata della cella, non conservare questo prodotto con piena o nessuna potenza per lungo tempo. 17

Dichiarazione di conformità europea

CE

Con la presente, CukTech ELEC Co., Ltd. dichiara che questo apparecchio è conforme alle direttive applicabili e alle norme europee, nonché ai relativi emendamenti. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.cuktech.com/global/service/support/declaration.html

Informazioni RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici non differenziati. Al contrario, è necessario proteggere l'ambiente e la salute umana consegnando i rifiuti a un punto di raccolta autorizzato al riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire conseguenze potenzialmente negative per l'ambiente e la salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti di raccolta.

Scatola	Neto	Manuale
PAP 21/PET 1	EVA	PAP 22
Carta/Plastica	Plastica	Carta
RACCOLTA DIFFERENZIATA
Verifica le disposizioni del tuo Comune.Separale componenti e conferiscile in modo corretto.
