P23 - Tragbarer Akku CUKTECH - Kostenlose Bedienungsanleitung

Produkttyp	Externer tragbarer Akku
Marke	CUKTECH
Modell	P23
Akkukapazität	90 Wh (typisch) / 88 Wh (Nenn) ; 13500 mAh bei 5V/6A
Akkutyp	Lithium-Ionen
Maximale Ausgangsleistung	210 W (alle Anschlüsse zusammen)
Maximale Eingangsleistung	110 W (über Type-C1)
Eingangsschnittstellen	1 x USB-C (IN1)
Ausgangsschnittstellen	2 x USB-C (OUT1/OUT2), 1 x USB-A (OUT3)
Abmessungen	159,9 x 55,1 x 55,1 mm
Betriebstemperatur	5 °C bis 35 °C
Ladezeit	Etwa 2 Stunden (mit Ladegerät ≥110W) ; etwa 6 Stunden (mit Ladegerät 18W)
Umwandlungseffizienz	75 % (bei 5V/6A)
Anzeige	LCD-Bildschirm (Prozentsatz, Leistung, Restzeit, Temperatur) + LED-Streifen
Hauptfunktionen	Schnelles bidirektionales Laden und Entladen, Niedrigstrommodus, Mehrfachschutz
Sicherheitsschutz	Überladung, Entladung, Überhitzung, Kurzschluss
Kompatibilität	Smartphones, Tablets, Laptops und andere USB-Geräte
Packungsinhalt	Akku P23, USB-C auf USB-C Kabel
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen
Recycling (WEEE)	Nicht mit dem Hausmüll entsorgen; an einer Sammelstelle abgeben

Häufig gestellte Fragen - P23 CUKTECH

Wie groß ist die Kapazität des tragbaren Akkus CUKTECH P23?

Die typische Kapazität beträgt 90 Wh (88 Wh Nenn), was 13500 mAh bei 5V/6A entspricht. Damit kann ein Smartphone mehrmals oder ein Laptop einmal aufgeladen werden.

Wie lange dauert es, den Akku vollständig aufzuladen?

Mit einem Ladegerät von 110 W oder mehr und dem mitgelieferten USB-C-Kabel beträgt die vollständige Ladezeit etwa 2 Stunden. Mit einem 18-W-Ladegerät dauert es etwa 6 Stunden.

Kann ich meinen Laptop mit diesem Akku aufladen?

Ja, der Akku liefert bis zu 210 W Ausgangsleistung, was für die meisten Laptops ausreicht. Verwenden Sie einen USB-C-Anschluss, der Power Delivery unterstützt.

Ist der Akku mit Schnellladegeräten kompatibel?

Ja, er unterstützt Schnellladeprotokolle wie PD (Power Delivery) und Quick Charge. Der Eingang akzeptiert bis zu 110 W.

Wie erfahre ich den verbleibenden Akkustand?

Der integrierte LCD-Bildschirm zeigt den Kapazitätsprozentsatz, die verbleibende Zeit (Laden oder Entladen) sowie die Ein-/Ausgangsleistungen an. Ein LED-Streifen gibt ebenfalls einen Lichtüberblick.

Was tun, wenn der Akku nach Drücken der Taste nicht angeht?

Dies kann auf einen Schutzstatus zurückzuführen sein. Schließen Sie den Akku an ein externes Ladegerät (z. B. Netzteil) an, um ihn zu reaktivieren. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Ist es sicher, den Akku über Nacht laden zu lassen?

Der Akku verfügt über Überladeschutz und Überhitzungsschutz. Es wird jedoch empfohlen, ihn nach vollständiger Ladung abzustecken, um die Lebensdauer zu verlängern.

Kann ich den Akku verwenden, um mehrere Geräte gleichzeitig aufzuladen?

Ja, die drei Anschlüsse (2 USB-C und 1 USB-A) können gleichzeitig mit einer maximalen Gesamtleistung von 210 W betrieben werden. Das Display zeigt die Leistungsverteilung an.

Wie aktiviere ich den Niedrigstrommodus?

Doppelklicken Sie auf die Taste, wenn das Display eingeschaltet ist, um in den Niedrigstrommodus zu gelangen. Dieser Modus ist für kleine Geräte wie Kopfhörer geeignet. Doppelklicken Sie erneut, um ihn zu verlassen.

Wie pflege ich den Akku, um seine Lebensdauer zu verlängern?

Lagern Sie ihn bei 25-50 % Ladung an einem kühlen, trockenen Ort. Vermeiden Sie Temperaturen über 60 °C. Verwenden Sie ein hochwertiges Ladegerät und Kabel (CUKTECH empfohlen).

BEDIENUNGSANLEITUNG P23 CUKTECH

Lesen Sie dieses Handbuch vor dem Gebrauch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

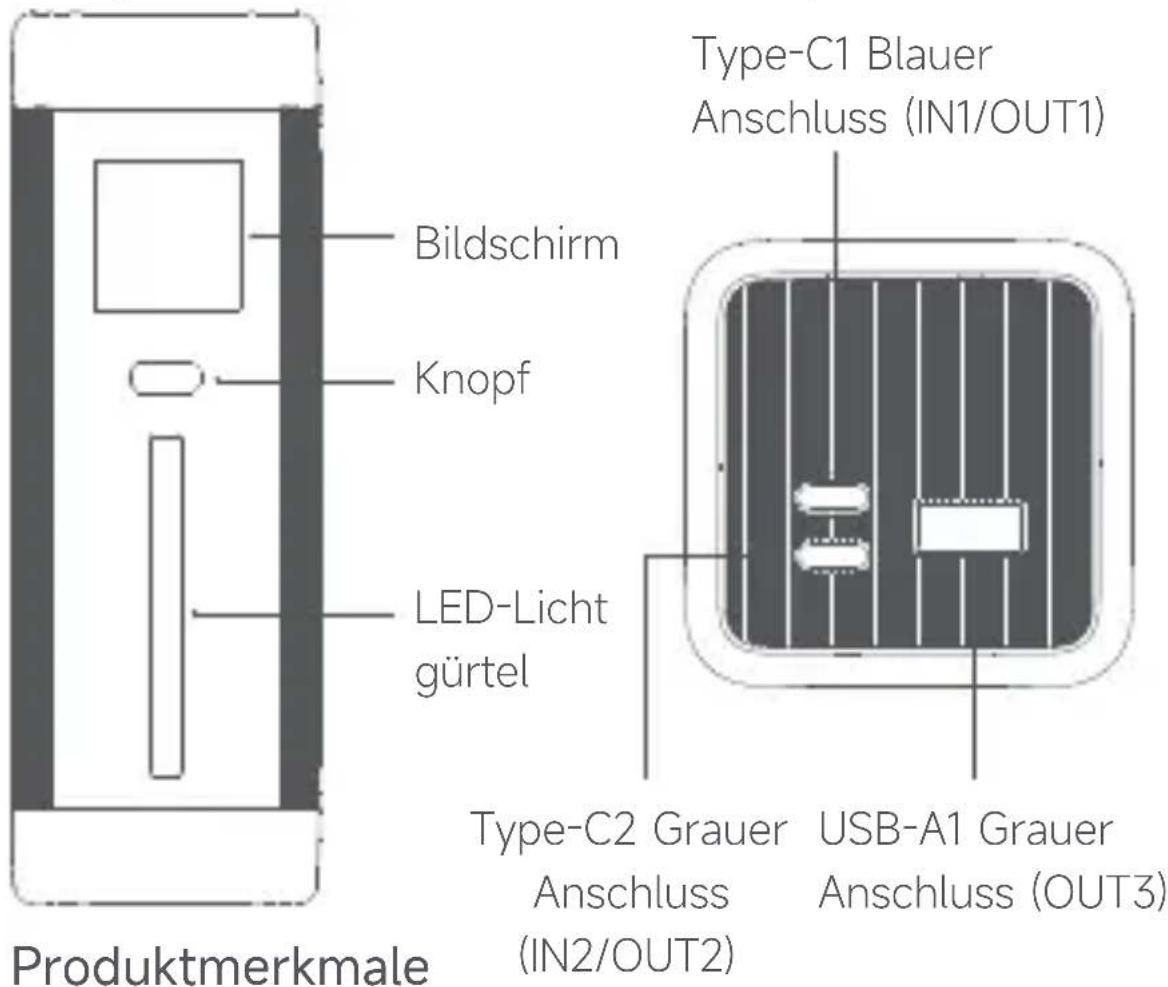

Produktübersicht

Vielen Dank, dass Sie dieses Produkt verwenden. Diese hochwertige Powerbank wurde mit hochwertigen Lithium-Ionen-Zellen und Lade- und Entladechips entwickelt und zeigt eine hervorragende Leistung in Bezug auf Sicherheit, Effizienz und Kompatibilität.

Sicherheit: Das Produkt ist mit Mehrfachschutz ausgestattet und kann problemlos mit Anomalien wie Überladung, Überentladung, Übertemperatur, Kurzschluss umgehen und einen zuverlässigen Schutz für Powerbanks und digitale Geräte bieten. Stromversorgung: Schnelles Laden und Entladen, unterstützt bidirektionale Type-C-Weitspannungsein- und -ausgänge. Die maximale Ladeleistung beträgt bis zu 110 W und die maximale Entladeleistung mehrerer

Anschlüsse bis zu 210 W.

Kompatibilität: Der eingebaute intelligente USB-Lade-controller ist mit gängigen Mobiltelefonen und digitalen Geräten kompatibel und unterstützt gängiges schnelles Laden und Entladen.

Qualität: Hochwertige Lithium-Ionen-Zellen und Lade- und Entladechips.

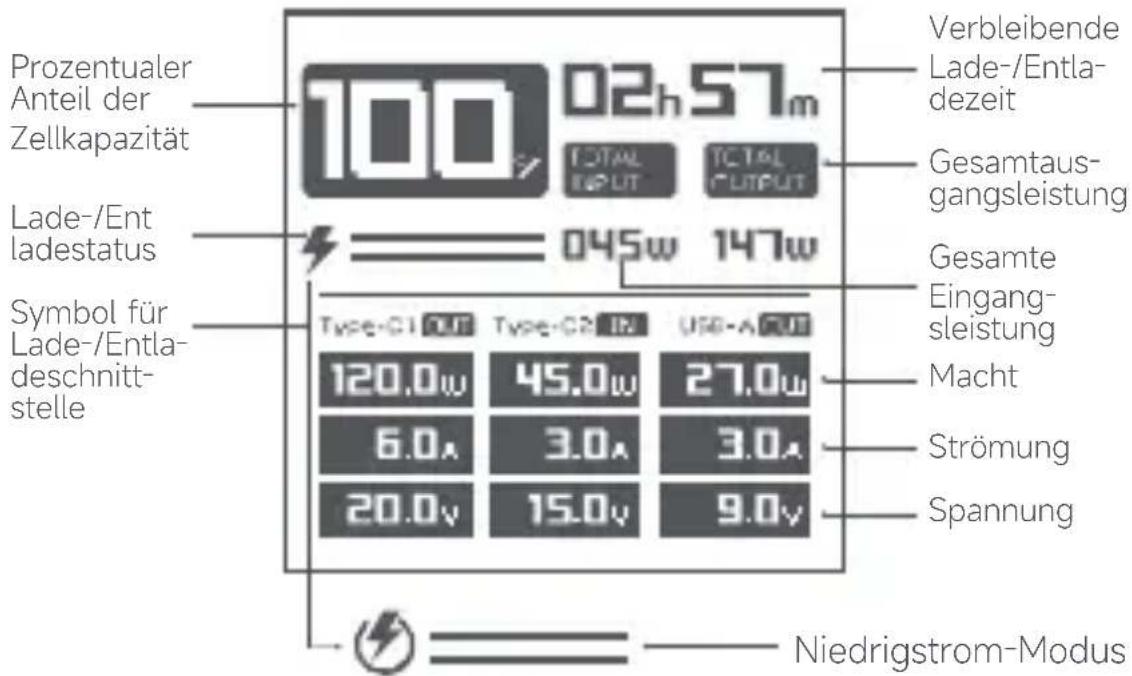

Einführung in den Bildschirm

Prozentsatz der Zellenkapazität: Der Anzeigebereich liegt zwischen 0 % und 100 % und gibt die Zellenkapazität des aktuellen Geräts an.

Gesamteingangsleistung: Das Symbol "Total Input" und die Echtzeit-Gesamteingangsleistung werden angezeigt, wenn sich das Gerät im Eingangszustand befindet.

Gesamtausgangsleistung: Das Symbol "Total Output" und die Gesamtausgangsleistung in Echtzeit werden angezeigt, wenn sich das Gerät in einem Ausgangszustand befindet.

Eingangsleistung: Das Symbol des entsprechenden Ladeanschlusses "Type-C IN" und die Echtzeit-Eingangsleistung werden angezeigt, wenn sich das Gerät im Eingangszustand befindet.

Ausgangsleistung: Das Symbol des entsprechenden Ladeanschlusses "Type-C & USB-A OUT" und die

Echtzeit-Ausgangsleistung werden angezeigt, wenn das Gerät im Ausgangszustand ist.

Ladeverbleibende Ladezeit: Im Ladezustand ist die angezeigte Zeit die verbleibende Zeit bis zum vollständigen Laden.

Entladerestzeit: Im Entladezustand ist die angezeigte Zeit die verbleibende Zeit zum Entladen.

Verbleibende Zeit beim Laden und Entladen: Wenn das Laden und Entladen gleichzeitig durchgeführt wird, ist die angezeigte Zeit die verbleibende Ladezeit. Wenn die Entladeleistung größer als die Ladeleistung ist, ist die angezeigte Zeit "99:99".

Batterietemperatur: Echtzeitanzeige der internen Batterietemperatur während des Gerätebetriebs.

Funktionen der Tasten

Status des Bildschirms	Klicken Sie auf die Schaltfläche	Funktionen
Abblenden	Ein-Klick-Schaltfläche	Wenn Sie auf die Schaltfläche klicken, wird der Bildschirm beleuchtet und der aktuelle Arbeitsstatus angezeigt.
Bildschirm EIN		Klicken Sie im hellen Bildschirmzustand auf die Schaltfläche, um von der Benutzeroberfläche der ersten Ebene zur Benutzeroberfläche der zweiten Ebene zu wechseln
Bildschirm EIN		Im Zustand Bildschirm Ein, wechseln Sie über die sekundäre Schnittstelle durch Klicken auf den Knopf zum Zustand Bildschirm Aus.
Beliebiger aufge-ladener Zustand	Doppelklick-Schaltfläche	Doppelklicken Sie auf die Taste, um den Modus für die Entladung mit niedrigem Strom zu starten, und doppelklicken Sie erneut, um den Modus im hellen Bildschirmzustand zu beenden.
	Halten Sie die Taste 5 Sekunden lang gedrückt	Nachdem die Taste 5 Sekunden lang gedrückt und gehalten wurde, wird die Maschine ausgeschaltet.

*Standby-Zustand: Die Powerbank hat Strom und wird weder aufgeladen noch entladen.

LED-Streifen-Display-Effekt

Arbeitsbedingung	LED-Streifen-Display-Effekt
Ladezustand	Schalten Sie den Knopf nach und nach von unten ein
Entladungszustand	Leuchten Sie allmählich vom Knopf nach unten auf
Der Ladezustand während des Entladens	Schalten Sie den Knopf nach und nach von unten ein
Unter Lade- und Entladebedingungen gibt es innerhalb von 30 Sekunden keinen Betrieb, der Bildschirm erlischt und der LED-Lichtstreifen wechselt von hell zu halbhell
Schalten Sie den LED-Lichtstreifen aus	Klicken Sie mehrmals auf die Schaltfläche, um in den Bildschirmruhemodus zu wechseln

Leistungsbeschreibung

Modell:P23

Batterietyp: Lithium-Ionen-Akku

Batteriekapazität (bewertet/typisch): 88Wh/90Wh 18V

4.9Ah/5Ah

Nennkapazität: 13500mAh (5V/6A)

Eingangsschnittstelle: Type-C

Ausgangsschnittstelle: USB-A/Type-C

Eingangsparameter: IN1 (Type-C1) 5V---3A 9V---3A

12V---3A 15V---3A 20V---5,5A

Ausgang: Parameter: 210W MAX*

Betriebstemperatur: 5 °C \~ 35 °C

Spezifikation und Größe: 159,9 * 55,1 * 55,1 mm

Umwandlungswirkungsgrad der Powerbank: 75% (5V/6A)

Ladezeit: ca. 2 Stunden (mit Ladegerät von 110W und höher, Type-C zu Type-C-Kabel im Paket,

IN1-Anschluss), und ca. 6 Stunden (mit 18W-Ladegerät, Type-C zu Type-C-Kabel im Paket)

Hinweis: Wenn der Ausgangsstrom des Type-C-Anschlusses größer als 3 A ist, muss ein

Type-C-zu-Type-C-Ladekabel in der Verpackung verwendet werden. Dieses Produkt hat eine große Kapazität und es wird empfohlen, ein Ladegerät mit einer Leistung von 65 W oder mehr in Verbindung mit dem Ladekabel in der Verpackung zu verwenden.

*Die maximale Ausgangsspitzenleistung beträgt 210W (OUT1 20V---6A OUT2 20V---3A OUT3 10V---3A), abhängig von der tatsächlichen Testmethode des CUKTECH-Labors.

Warnungen

Eine unsachgemäße Verwendung kann zu einem Ausfall der Zellfunktion, einer starken Erwärmung und sogar zu Bränden und Explosionen führen.

Um Sie vor Verletzungen und Sachschäden zu schützen, lagern und verwenden Sie dieses Produkt bitte in strikter Übereinstimmung mit den folgenden Anforderungen:

- Dieses Produkt, das kein Spielzeug ist, muss außerhalb der Reichweite von Kindern aufbewahrt werden. Um Unfälle zu vermeiden, darf kein Kind das Produkt benutzen oder damit spielen.

- Um Stromschläge oder Zellschäden zu vermeiden, stellen Sie bitte sicher, dass Sie dieses Produkt mit einem Ladegerät aufladen, das den örtlichen Sicherheitsstandards entspricht (z. B. China 3C-Zertifizierungsstandard).

- Drücken oder schlagen Sie nicht stark auf dieses Produkt und vermeiden Sie Fälle, die schwere Stürze oder starke Vibrationen verursachen können. Wenn diese Bedingungen auftreten oder Flüssigkeit in das Innere dieses Produkts eindringt/spritzt, stellen Sie die Verwendung sofort ein und behandeln Sie sie ordnungsgemäß, da ein solcher Fall zu Zell- oder Schaltkreisschäden oder Kurzschlüssen führen kann.

- Wenn bei diesem Produkt Schwellungen, Verformungen, Flüssigkeitsleckagen und eine erhebliche Abnahme der Kapazität auftreten, stellen Sie die Verwendung sofort ein und behandeln Sie es ordnungsgemäß.

- Laden oder entladen Sie dieses Produkt nicht an Orten, die die Wärmeableitung beeinträchtigen könnten, wie z. B. Taschen, geschlossene Taschen, auf Betten, Sofas und anderen Orten. Vergewissern Sie sich, dass dieses Produkt während des Gebrauchs nicht von Kleidung, Kissen, Bettwäsche oder anderen Ablagerungen bedeckt ist. Wenn die Geräte wie Mobiltelefone längere Zeit aufgeladen werden sollen, stapeln Sie dieses Produkt nicht mit anderen Geräten wie Mobiltelefonen, um eine ideale Wärmeableitung für diese zu gewährleisten.

- Zerlegen, quetschen, durchstechen, schließen Sie dieses Produkt nicht kurz, legen Sie es nicht in Wasser, Feuer (auch nicht in der Nähe von Öfen, Heizungsanlagen und anderen Wärmequellen) und setzen Sie dieses Produkt keiner Umgebung mit einer Temperatur von mehr als 60 °C (140°F) aus.

- Halten Sie dieses Produkt bei heißem Wetter von einem unbemannten Fahrzeug im Freien oder an anderen Orten fern, die dem Sonnenlicht ausgesetzt sind.

- Um Zellschäden oder andere Gefahren zu vermeiden, zerlegen Sie die Produkthülle nicht ohne Erlaubnis, da dieses Produkt eine Lithium-Ionen-Polymer-Zelle enthält.

Tipps: Die Abbildungen zum Produkt, Zubehör und zu den Benutzeranschlüssen im Handbuch sind nur schematische Diagramme als Referenz. Aufgrund von Produktaktualisierungen und -upgrades kann es geringfügige Unterschiede zwischen dem physischen Produkt und dem Schaltplan geben, und das physische Produkt hat Vorrang.

Vorsichtsmaßnahmen

• Bitte laden Sie dieses Produkt vor dem ersten Gebrauch vollständig auf.
• Um dieses Produkt aufzuladen oder dieses Produkt zum Aufladen anderer Geräte zu verwenden, wählen Sie bitte ein geeignetes Ladegerät und Datenkabel (CUKTECH-Ladegerät und Datenkabel werden empfohlen).
• Dieses Produkt sollte beaufsichtigt aufgeladen werden. Unterbrechen Sie die Stromversorgung, wenn Sie ausgehen oder für längere Zeit gehen.
• Solange dieses Produkt vollständig aufgeladen ist oder andere Geräte vollständig aufgeladen sind, ziehen Sie rechtzeitig das Verbindungskabel ab, um einen Verlust in einem langfristigen Verbindungszustand zu vermeiden.
• Wenn das Produkt nach dem Drücken einer Taste keine Betriebsanzeige hat, befindet es sich möglicherweise in einem geschützten Zustand. Sie können eine Verbindung zu einem externen Ladegerät herstellen, um es wiederherzustellen.
• Wenn dieses Produkt längere Zeit nicht verwendet wird, bewahren Sie das Produkt bitte mit einer Leistung von ca. 25% - 50% auf und lagern Sie es an einem kühlen und trockenen Ort. Um die Lebensdauer der Zellen zu verlängern, lagern Sie dieses Produkt nicht über einen längeren Zeitraum bei voller oder gar keiner Leistung.

EU-Konformitätserklärung

CE

Wir, CukTech ELEC Co., Ltd., bestätigen hiermit, dass dieses Gerät mit den geltenden Verordnungen und europäischen Normen sowie etwaigen Ergänzungen in Einklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: http://www.cuktech.com/global/service/support/declaration.html

WEEE-Informationen

Alle mit diesem Symbol gekennzeichneten Produkte sind Elektroschrott und Elektrogeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) und dürfen nicht mit unsortiertem Haushaltsmüll vermischt werden. Schützen Sie stattdessen Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu entsorgenden Geräte an eine dafür vorgesehene, von der Regierung oder einer lokalen Behörde eingerichtete Sammelstelle zum Recycling von Elektroschrott und Elektrogeräten bringen. Eine ordnungsgemäße Entsorgung und Recycling helfen, negative Auswirkungen auf die Gesundheit von Umwelt und Menschen zu vermeiden. Wenden Sie sich bitte an den Installateur oder lokale Behörden, um Informationen zum Standort und den allgemeinen Geschäftsbedingungen solcher Sammelstellen zu erhalten.
