P23 - Batería portátil CUKTECH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Batería portátil externa
Marca	CUKTECH
Modelo	P23
Capacidad de la batería	90 Wh (típica) / 88 Wh (nominal) ; 13500 mAh a 5V/6A
Tipo de batería	Ion de litio
Potencia máxima de salida	210 W (todos los puertos combinados)
Potencia máxima de entrada	110 W (a través de Type-C1)
Interfaces de entrada	1 x USB-C (IN1)
Interfaces de salida	2 x USB-C (OUT1/OUT2), 1 x USB-A (OUT3)
Dimensiones	159,9 x 55,1 x 55,1 mm
Temperatura de funcionamiento	5 °C a 35 °C
Tiempo de carga	Aproximadamente 2 horas (con cargador ≥110W) ; aproximadamente 6 horas (con cargador 18W)
Eficiencia de conversión	75 % (a 5V/6A)
Pantalla	Pantalla LCD (porcentaje, potencia, tiempo restante, temperatura) + banda LED
Funciones principales	Carga y descarga bidireccionales rápidas, modo de baja corriente, protección múltiple
Protecciones de seguridad	Sobrecarga, descarga, sobrecalentamiento, cortocircuito
Compatibilidad	Teléfonos inteligentes, tabletas, computadoras portátiles y otros dispositivos USB
Contenido del embalaje	Batería P23, cable USB-C a USB-C
Mantenimiento y limpieza	Limpiar con un paño seco y suave
Reciclaje (RAEE)	No desechar con la basura doméstica; depositar en un punto de recogida

Preguntas frecuentes - P23 CUKTECH

¿Cuál es la capacidad de la batería portátil CUKTECH P23?

La capacidad típica es de 90 Wh (88 Wh nominal), lo que corresponde a 13500 mAh a 5V/6A. Esto permite cargar un teléfono inteligente varias veces o una computadora portátil una vez.

¿Cuánto tiempo se tarda en cargar completamente la batería?

Con un cargador de 110 W o más y el cable USB-C incluido, la carga completa toma aproximadamente 2 horas. Con un cargador de 18 W, se necesitan aproximadamente 6 horas.

¿Puedo cargar mi computadora portátil con esta batería?

Sí, la batería entrega hasta 210 W de salida, lo que es suficiente para la mayoría de las computadoras portátiles. Utilice un puerto USB-C compatible con Power Delivery.

¿Es la batería compatible con cargadores rápidos?

Sí, admite protocolos de carga rápida como PD (Power Delivery) y Quick Charge. La entrada acepta hasta 110 W.

¿Cómo saber el nivel de batería restante?

La pantalla LCD integrada muestra el porcentaje de capacidad, el tiempo restante (carga o descarga), así como las potencias de entrada/salida. Una banda LED también proporciona una vista previa luminosa.

¿Qué hacer si la batería no se enciende después de presionar el botón?

Esto puede deberse a un estado de protección. Conecte la batería a un cargador externo (por ejemplo, de red) para reactivarla. Si el problema persiste, contacte al soporte técnico.

¿Es seguro dejar la batería cargando durante la noche?

La batería cuenta con protecciones contra sobrecarga y sobrecalentamiento. Sin embargo, se recomienda desconectarla una vez completamente cargada para prolongar su vida útil.

¿Puedo usar la batería para cargar varios dispositivos al mismo tiempo?

Sí, los tres puertos (2 USB-C y 1 USB-A) pueden funcionar simultáneamente con una potencia total máxima de 210 W. La pantalla muestra la distribución de potencia.

¿Cómo activar el modo de baja corriente?

Haga doble clic en el botón cuando la pantalla esté encendida para entrar en modo de baja corriente. Este modo es adecuado para dispositivos pequeños como auriculares. Vuelva a hacer doble clic para salir.

¿Cómo mantener la batería para prolongar su vida útil?

Almacénela con una carga de 25-50 % en un lugar fresco y seco. Evite temperaturas superiores a 60 °C. Utilice un cargador y un cable de calidad (CUKTECH recomendado).

MANUAL DE USUARIO P23 CUKTECH

Lea este manual cuidadosamente antes de usarlo y guárdelo para futuras referencias.

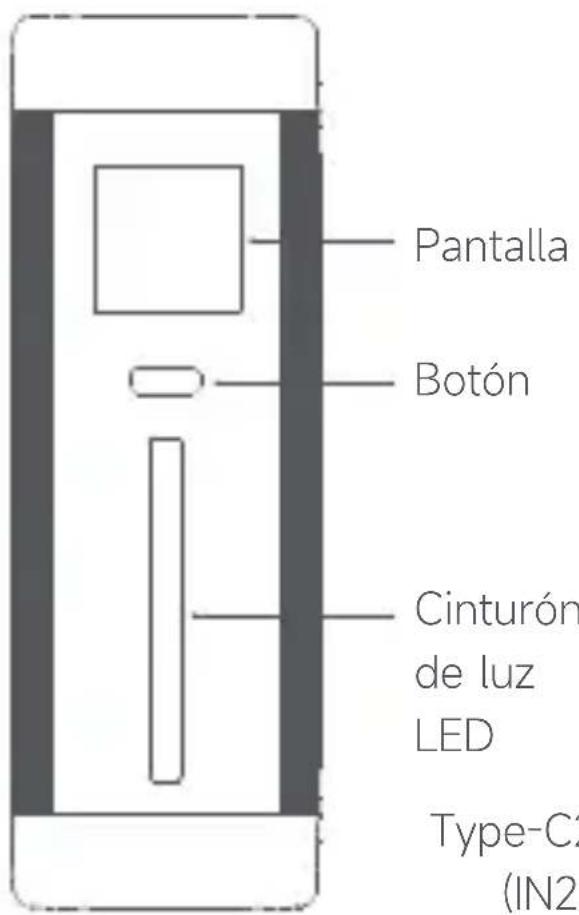

Descripción general del producto

Gracias por usar este producto. Diseñado con celdas de iones de litio de alta calidad y chips de carga y descarga, este banco de energía de alta calidad demuestra un rendimiento excepcional en seguridad, eficiencia y compatibilidad.

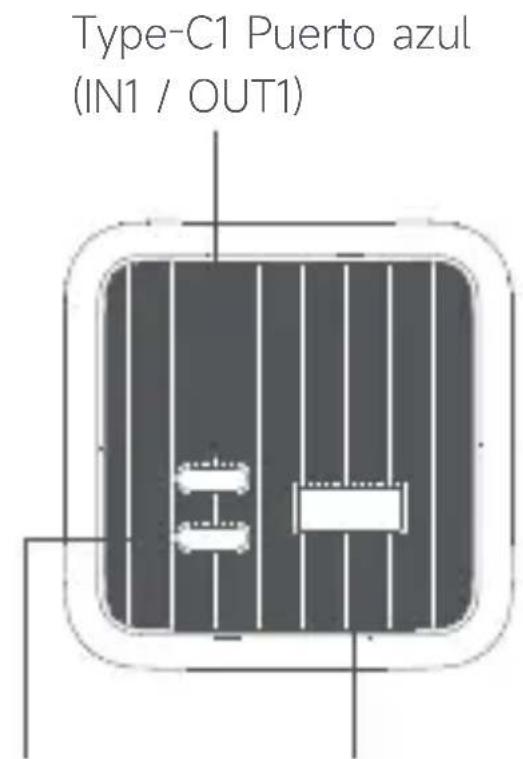

Type-C2 Puerto gris (IN2 / OUT2)
Puerto gris USB-A1(OUT3)

Características del producto

Seguridad: Diseñado con protección múltiple, el producto puede hacer frente fácilmente a anomalías como sobrecarga, sobredescarga, sobretemperatura, cortocircuito y proporcionar una protección confiable para bancos de energía y dispositivos digitales. Potencia: carga y descarga rápidas, compatible con entrada y salida de voltaje amplio bidireccional Type-C. La potencia de carga máxima es de hasta 110W, y la potencia de descarga máxima de múltiples puertos es

de hasta 210W.

Compatibilidad: El controlador de carga USB inteligente incorporado es compatible con teléfonos móviles convencionales y dispositivos digitales, y admite carga y descarga rápidas convencionales.

Calidad: Celdas de iones de litio de alta calidad y chips de carga y descarga.

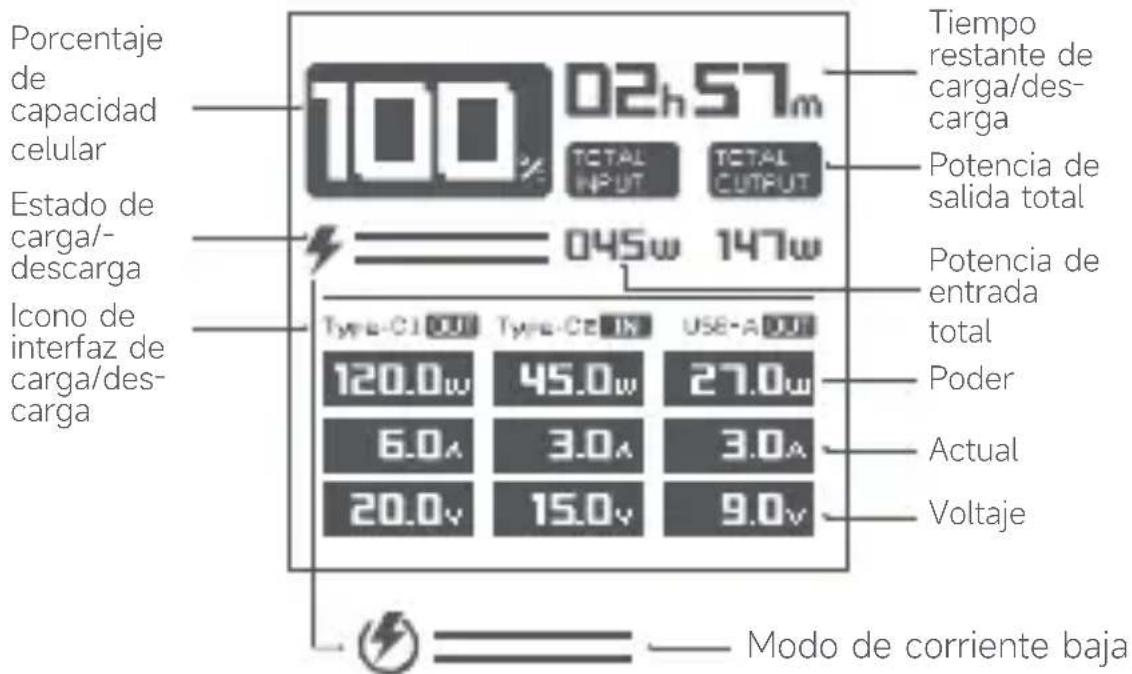

Introducción a la pantalla

Porcentaje de capacidad de celda: El rango de visualización es 0% -100%, lo que indica la capacidad de celda del dispositivo actual.

Potencia de entrada total: el icono "Total Input" y la potencia de entrada total en tiempo real se muestran cuando el dispositivo está en el estado de entrada.

Potencia de salida total: el icono "Total Output" y la potencia de salida total en tiempo real se muestran cuando el dispositivo está en un estado de salida.

Potencia de entrada: el icono del puerto de carga correspondiente "Type-C IN" y la alimentación de entrada en tiempo real se muestran cuando el dispositivo está en el estado de entrada.

Potencia de salida: se muestran el icono del puerto de carga correspondiente "Type-C y USB-A OUT" y la potencia de salida en tiempo real cuando el dispositivo está en estado de salida.

Tiempo restante de carga: en el estado de carga, el tiempo mostrado es el tiempo restante para cargar completamente.

Tiempo restante de descarga: en el estado de descarga, el tiempo mostrado es el tiempo restante para la descarga.

Tiempo restante durante la carga y descarga: Cuando la carga y la descarga se realizan simultáneamente, el tiempo mostrado es el tiempo restante de carga. Cuando la potencia de descarga es mayor que la potencia de carga, el tiempo mostrado es "99:99".

Temperatura de la batería: visualización en tiempo real de la temperatura interna de la batería durante el funcionamiento del dispositivo.

Funciones de los botones

Estado de la pantalla	Haga clic en el botón	Funciones
Pantalla apaga-da	Botón de un solo clic	Al hacer clic en el botón, se iluminará la pantalla y se mostrará el estado de funcionamiento actual.
Pantalla encendi-da		En el estado de pantalla brillante, haga clic en el botón para cambiar de la interfaz de primer nivel a la interfaz de segundo nivel
Pantalla encendi-da		En el estado Pantalla Encendida, cambie a Pantalla Apagada desde la interfaz secundaria haciendo clic en el botón.
Cualqui-er estado cargado	Botón de doble clic	Presione dos veces el botón para ingresar al modo de descarga de corriente baja y presione dos veces de nuevo para salir del modo en estado de pantalla brillante.
	Mantén pulsado el botón durante 5 segundos	Después de haber presionado y mantenido el botón durante 5 segundos, la máquina se apaga.

*Estado en espera: El banco de energía tiene energía y no está siendo cargado ni descargado.

Efecto de visualización de tira LED

Condiciones de trabajo	Efecto de visualización de tira LED
Estado de carga	Encienda gradualmente el botón desde la parte inferior
Estado de descarga	Iluminar gradualmente desde el botón hasta la parte inferior
El estado de carga durante la descarga	Encienda gradualmente el botón desde la parte inferior
En condiciones de carga y descarga, no hay operación en 30 segundos, la pantalla se apaga y la tira de luz LED cambia de brillante a semi brillante
Apague la tira de luz LED	Haga clic en el botón varias veces para cambiar al modo de descanso de pantalla

Características técnicas

Modelo: P23

Tipo de batería: batería de iones de litio

Capacidad de la batería (nominal/típica): 88Wh/90Wh

18V 4.9Ah/5Ah

Capacidad nominal: 13500mAh (5V / 6A)

Interfaz de entrada: Type-C

Interfaz de salida: USB-A / Type-C

Parámetro de entrada: IN1 (Type-C1) 5V---3A 9V---3A

12V---3A 15V---3A 20V---5.5A

Salida: Parámetro: 210W MAX*

12V = 2A) 15V = 6A (OUT1 15V = 3A OUT2 15V = 3A) 20V = 9A (OUT1 20V = 6A OUT2 20V = 3A 180W MAX) Temperatura de funcionamiento: 5 °C \~ 35 °C Especificación y tamaño: 159.9 * 55.1 * 55.1mm Eficiencia de conversión del banco de energía: 75% (5V / 6A) Tiempo de carga: alrededor de 2 horas (cargador de 110W y superior, cable Type-C a Type-C incluido en el embalaje, puerto IN1), y alrededor de 6 horas (cargador de 18W, cable Type-C a Type-C incluido en el embalaje). Nota: Cuando la corriente de salida del puerto Type-C es superior a 3 A, es necesario utilizar un cable de carga de Type-C a Type-C dentro del embalaje. Este producto tiene una gran capacidad, y se recomienda utilizar un cargador con una potencia de 65W o superior junto con el cable de carga dentro del embalaje. *La potencia pico de salida máxima es de 210W (OUT1 20V = 6A OUT2 20V = 3A OUT3 10V = 3A), sujeto al método de prueba real adoptado por el laboratorio CUKTECH.

Advertencias

El uso inadecuado puede provocar fallas en la función celular, calentamiento grave e incluso incendios y explosiones. Para protegerlo contra lesiones y daños a la propiedad, guarde y use este producto en estricta conformidad con los siguientes requisitos:

• Este producto, que no es un juguete, debe mantenerse fuera del alcance de los niños. Para evitar accidentes, ningún niño puede usar o jugar con el producto.
• Para evitar descargas eléctricas o daños en las celdas, asegúrese de cargar este producto con un cargador que cumpla con los estándares de seguridad locales (como el estándar de certificación China 3C).
• No presione ni golpee fuertemente este producto y

evite los casos que pueden causar caídas severas o vibraciones fuertes. Si se dan estas condiciones, o si el líquido se filtra/salpica en el interior de este producto, deje de usarlo inmediatamente y manipule adecuadamente porque tal caso puede causar daños en la celda o el circuito o cortocircuito.

• Si este producto experimenta hinchazón, deformación, fuga de líquido y disminución significativa de la capacidad, deje de usarlo inmediatamente y manéjelo adecuadamente.
• No cargue ni descargue este producto en ningún lugar que pueda afectar su disipación de calor, como bolsillos, bolsas cerradas, en las camas, sofás y otros lugares. Confirme que este producto no está cubierto por ropa, almohadas, ropa de cama u otros residuos durante el uso. Cuando los dispositivos como los teléfonos móviles se van a cargar durante mucho tiempo, no apile este producto junto con otros dispositivos, como los teléfonos móviles, para garantizar una disipación de calor ideal para ellos.

- No desmonte, apriete, perfore, cortocircuite este producto ni lo ponga en agua, fuego (incluso cerca de estufas, instalaciones de calefacción y otras fuentes de calor) ni exponga este producto a un ambiente con una temperatura superior a 60 °C (140°F).

- En climas cálidos, mantenga este producto alejado de un vehículo no tripulado al aire libre u otros lugares expuestos a la luz solar.

- Para evitar daños en las celdas u otros peligros, no desmonte la carcasa del producto sin permiso, ya que este producto contiene una celda de polímero de iones de litio.

Consejos: Las ilustraciones sobre el producto, los accesorios y los puertos de usuario en el Manual son diagramas esquemáticos solo como referencia.

Debido a las actualizaciones y mejoras del producto, puede haber ligeras diferencias entre el producto físico y el diagrama esquemático, y prevalecerá el producto físico.

Precauciones

• Por favor, cargue completamente este producto antes de su primer uso.
• Para cargar este producto o utilizarlo para cargar otros dispositivos, elija un cargador y un cable de datos adecuados (se recomienda el cargador CUKTECH y el cable de datos).
• Este producto debe cargarse de manera atendida. Corte la fuente de alimentación cuando salga o se vaya por mucho tiempo.
• Siempre que este producto esté completamente cargado o haya cargado completamente otros dispositivos, desenchufe oportunamente el cable de conexión para evitar la pérdida en un estado de conexión prolongado.
• Si el producto no tiene indicación de encendido después de presionar un botón, puede estar en un estado protegido. Puede conectarse a un cargador externo para recuperarlo.
• Cuando este producto no esté en uso durante mucho tiempo, mantenga el producto con un nivel de potencia en un rango de aproximadamente 25% - 50% y guárdelo en un lugar fresco y seco. Para prolongar la vida útil de la célula, no almacene este producto con plena o ninguna potencia durante mucho tiempo.

Declaración de conformidad de la UE

CE

Nosotros, CukTech ELEC Co., Ltd., por la presente, declaramos que el equipo cumple con las Directivas y Normas Europeas aplicables y las enmiendas. Encontrará el texto completo de la declaración de conformidad de la UE en esta dirección de Internet: http://www.cuktech.com/global/service/support/declaration.html

Información sobre RAEE

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/UE) que no deben mezclarse con residuos domésticos sin clasificar. En su lugar, debe proteger la salud humana y el medio ambiente entregando sus equipos de desecho a un punto de recogida para el reciclaje de residuos de equipos eléctricos y electrónicos, designado por el gobierno o las autoridades locales. La eliminación y el reciclado correctos ayudarán a evitar posibles consecuencias negativas para el medio ambiente y la salud humana.

Póngase en contacto con el instalador o con las autoridades locales para obtener más información sobre la ubicación y las condiciones de dichos puntos de recogida.
