MANUAL DE UTILIZADOR P23 CUKTECH

Leia atentamente este manual antes de o utilizar e conserve-o para referência futura.

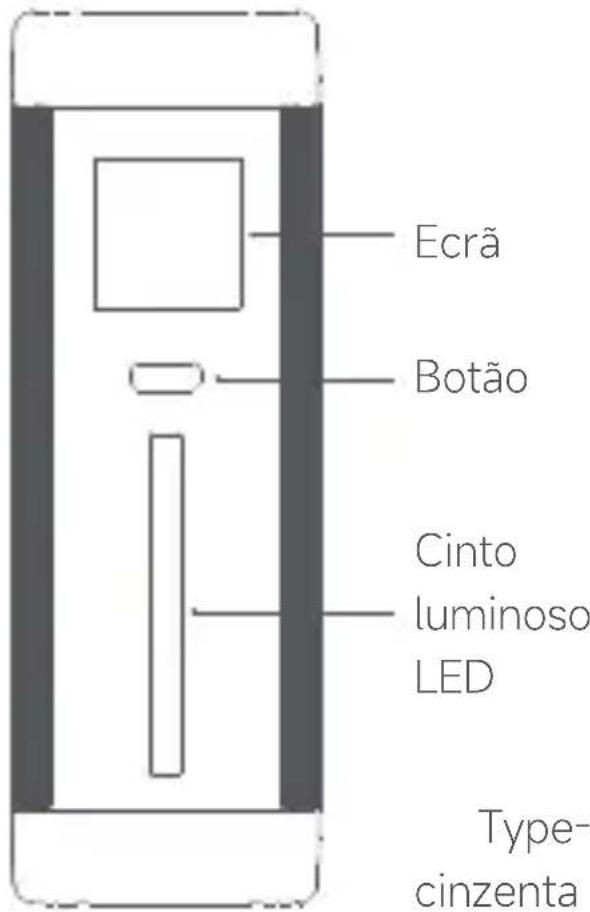

Visão Geral do Produto

Obrigado por usar este produto. Projetado com células de íons de lítio de alta qualidade e chips de carregamento e descarga, este banco de energia de alta qualidade demonstra excelente desempenho em segurança, eficiência e compatibilidade.

Ecrã Botão Cinto luminoso LED Type- cinzenta

Type-C1 Porto Azul (IN1/OUT1)

Type-C2 Porto cinzenta (IN2/OUT2)
Porta cinzenta USB-A1 (OUT3)

Características do produto

Segurança: Projetado com proteção múltipla, o produto pode facilmente lidar com anormalidades, como sobrecarga, sobredescarga, sobretemperatura, curto-circuito e fornecer proteção confiável para bancos de energia e dispositivos digitais.

Alimentação: Carregamento e descarregamento rápidos, suportando entrada e saída de tensão bidirecional de tipo C. A potência máxima de carregamento é de até 110W, e a potência máxima de descarga de várias portas é de até 210W.

Compatibilidade: O controlador de carregamento USB inteligente integrado é compatível com telemóveis e dispositivos digitais convencionais e suporta carregamento e descarregamento rápidos.

Qualidade: Células de íons de lítio de alta qualidade e chips de carga e descarga.

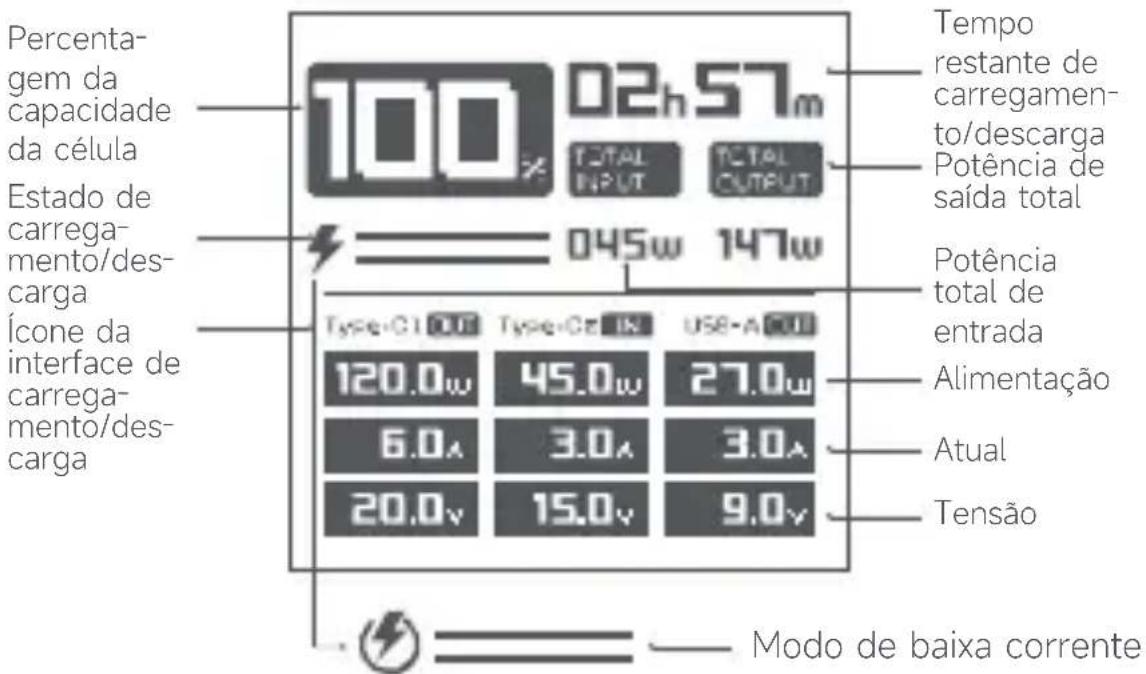

Introdução à tela

Percentagem da capacidade da célula Estado de carregamento/descarga Ícone da interface de carregamento/descarga 100 02h57m TOTAL INPUT TOTAL OUTPUT 045w 147w Tempo restante de carregamento/descarga Potência de saída total Potência total de entrada Alimentação Atual Tensão Modo de baixa corrente

Porcentagem da capacidade da célula: O intervalo de exibição é de 0% -100%, indicando a capacidade da célula do dispositivo atual.

Potência total de entrada: o ícone "Total Input" e a potência total de entrada em tempo real são exibidos quando o dispositivo está no estado de entrada.

Potência de saída total: o ícone "Total Output" e a potência de saída total em tempo real são exibidos quando o dispositivo está em um estado de saída.

Potência de entrada: o ícone da porta de carregamento correspondente "Type-C IN" e a potência de entrada em tempo real são exibidos quando o dispositivo está no estado de entrada.

Potência de saída: o ícone da porta de carregamento correspondente "Type-C&USB-A OUT" e a potência de saída em tempo real são exibidos quando o dispositivo

está no estado de saída.

Tempo restante de carregamento: No estado de carregamento, o tempo exibido é o tempo restante para carregar totalmente.

Tempo restante de descarga: No estado de descarga, o tempo exibido é o tempo restante para descarga.

Tempo restante durante a carga e descarga: Quando a carga e a descarga são realizadas simultaneamente, o tempo exibido é o tempo restante de carregamento.

Quando a potência de descarga é maior do que a potência de carregamento, o tempo exibido é "99:99".

Temperatura da bateria: Visualização em tempo real da temperatura interna da bateria durante o funcionamento do dispositivo.

Funções dos botões

Estado do ecrã	Clique no botão	Funções
Ecrã DESLIGADO	Botão de clique único	Clicar no botão iluminará a tela e exibirá o status de trabalho atual.
Ecrã LIGADO		No estado da tela brilhante, clique no botão para alternar da interface de primeiro nível para a interface de segundo nível
Ecrã LIGADO		Com a tela acesa, um clique no botão alterna de uma interface de segundo nível para a tela desligada
Qualquer estado cobrado	Botão de duplo clique	Clique duas vezes no botão para entrar no modo de descarga de baixa corrente e clique novamente duas vezes para sair do modo no estado de tela brilhante.
	Mantenha pressionado o botão por 5 segundos	Depois que o botão é pressionado e mantido por 5 segundos, a máquina é desligada.

*Estado de espera: O banco de energia possui energia e não está sendo carregado nem descarregado.

Efeito de exibição de fita LED

Condições de trabalho	Efeito de exibição de fita LED
Estado de carregamento	Ligue gradualmente o botão a partir da parte inferior
Estado de quitação	Acenda gradualmente do botão para baixo
O estado da carga durante a descarga	Ligue gradualmente o botão a partir da parte inferior
Em condições de carga e descarga, não há operação em 30 segundos, a tela se apaga e a faixa de luz LED muda de brilhante para semi brilhante
Desligue a fita de luz LED	Clique no botão várias vezes para alternar para o modo de repouso da tela

Especificações

Modelo: P23

Tipo de bateria: bateria de iões de lítio

Capacidade da bateria (classificada / típica): 88Wh/90Wh 18V 4.9Ah/5Ah

Capacidade nominal: 13500mAh (5V/6A)

Interface de entrada: Type-C

Interface de saída: USB-A/Type-C

Parâmetro de entrada: IN1 (Type-C1) 5V---3A 9V---3A

12V---3A 15V---3A 20V---5.5A

Saída: Parâmetro: 210W MAX*

Temperatura de operação: 5 °C \~ 35 °C

Especificação e tamanho: 159.9*55.1*55.1mm

Eficiência de conversão do banco de energia: 75% (5V/6A)

Tempo de carregamento: cerca de 2 horas (carregador de 110W e acima, cabo Type-C para Type-C incluído na embalagem, porta IN1), e cerca de 6 horas (carregador de 18W, cabo Type-C para Type-C incluído na embalagem).

Nota: Quando a corrente de saída da porta Type-C é superior a 3A, é necessário utilizar um cabo de carregamento Type-C para Type-C no interior da embalagem. Este produto tem uma grande capacidade, e recomenda-se a utilização de um carregador com uma potência de 65W ou superior em conjunto com o fio de carregamento no interior da embalagem.

*A potência máxima de pico de saída é de 210W (OUT1 20V---6A OUT2 20V---3A OUT3 10V---3A), sujeita ao método de teste real adotado pelo laboratório CUKTECH.

Advertências

O uso inadequado pode levar a falhas na função celular, aquecimento grave e até mesmo incêndio e explosão. Para protegê-lo contra ferimentos e danos à propriedade, armazene e use este produto em estrita conformidade com os seguintes requisitos:

- Este produto, que não é um brinquedo, deve ser mantido fora do alcance das crianças. Para evitar acidentes, nenhuma criança pode usar ou brincar com o produto.

- Para evitar choques elétricos ou danos nas células, certifique-se de carregar este produto com um carregador que atenda aos padrões de segurança locais (como o padrão de certificação China 3C).

- Não pressione ou bata fortemente neste produto e evite os casos que podem causar queda grave ou vibração forte. Se estas condições ocorrerem, ou se o líquido se infiltrar/espirrar no interior deste produto, pare de usar imediatamente e manuseie-os corretamente, porque tal caso pode causar danos nas células ou circuitos ou curto-circuito.

- Se este produto apresentar inchaço, deformação, fuga de fluidos e diminuição significativa da capacidade, pare de o utilizar imediatamente e manuseie-o corretamente.

- Não carregue ou descarregue este produto em quaisquer locais que possam afetar a sua dissipação de calor, tais como bolsos, sacos fechados, nas camas, sofás e outros locais. Confirme que este produto não está coberto por roupa, almofadas, roupa de cama ou outros detritos durante a utilização. Quando os dispositivos, como telefones celulares, devem ser carregados por um longo tempo, não empilhar este produto junto com outros dispositivos, como telefones celulares, de modo a garantir a dissipação de calor ideal para eles.

- Não desmonte, aperte, fure, curto-circuito este produto, ou colocá-lo em água, fogo (incluindo perto de fogões, instalações de aquecimento e outras fontes de calor), ou exponha este produto a um ambiente com uma temperatura superior a 60 °C (140°F).

- Em dias quentes, mantenha este produto longe de um veículo não tripulado ao ar livre ou de outros locais expostos à luz solar.

- Para evitar danos celulares ou outros perigos, não desmonte o invólucro do produto sem autorização, pois este produto contém uma célula de polímero de iões de lítio.

Dicas: As ilustrações sobre o produto, acessórios e portas de usuário no Manual são diagramas esquemáticos apenas para referência. Devido a atualizações e upgrades de produtos, pode haver pequenas diferenças entre o produto físico e o diagrama esquemático, e o produto físico deve prevalecer.

Precauções

• Por favor, carregue totalmente este produto antes da sua primeira utilização.
• Para carregar este produto ou usá-lo para carregar outros dispositivos, escolha um carregador apropriado e cabo de dados (carregador CUKTECH e cabo de dados são recomendados).
• Este produto deve ser cobrado de forma assistida. Corte a fonte de alimentação quando você está saindo ou saindo por um longo tempo.
• Contanto que este produto esteja totalmente carregado ou tenha carregado totalmente outros dispositivos, desconecte oportunamente o cabo de conexão para evitar perda em um estado de conexão de longo prazo.
• Se o produto não tiver indicação de energia depois de premir um botão, pode estar num estado protegido. Você pode se conectar a um carregador externo para recuperá-lo.
• Quando este produto não está em uso por um longo tempo, por favor, mantenha o produto com nível de potência em uma faixa de cerca de 25% - 50% e armazene-o em um lugar fresco e seco. A fim de prolongar a vida da célula, não armazene este produto com energia total ou sem energia por um longo tempo.
