РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Lukas Pro Stadler Form

Инструкция по эксплуатации

Поздравляем с приобретением осушителя воздуха LUKAS PRO. Использование этого устройства позволит повысить качество воздуха и создать благоприятную атмосферу в помещении, а эксплуатация доставит несомненное удовольствие.

При эксплуатации осушителя воздуха, а также иных электроприборов, следует обращать особое внимание на меры безопасности. Прежде, чем использовать этот электроприбор, внимательно прочтите инструкцию. Во избежание травм или повреждений имущества строго следуйте приведенным в данной инструкции рекомендациям.

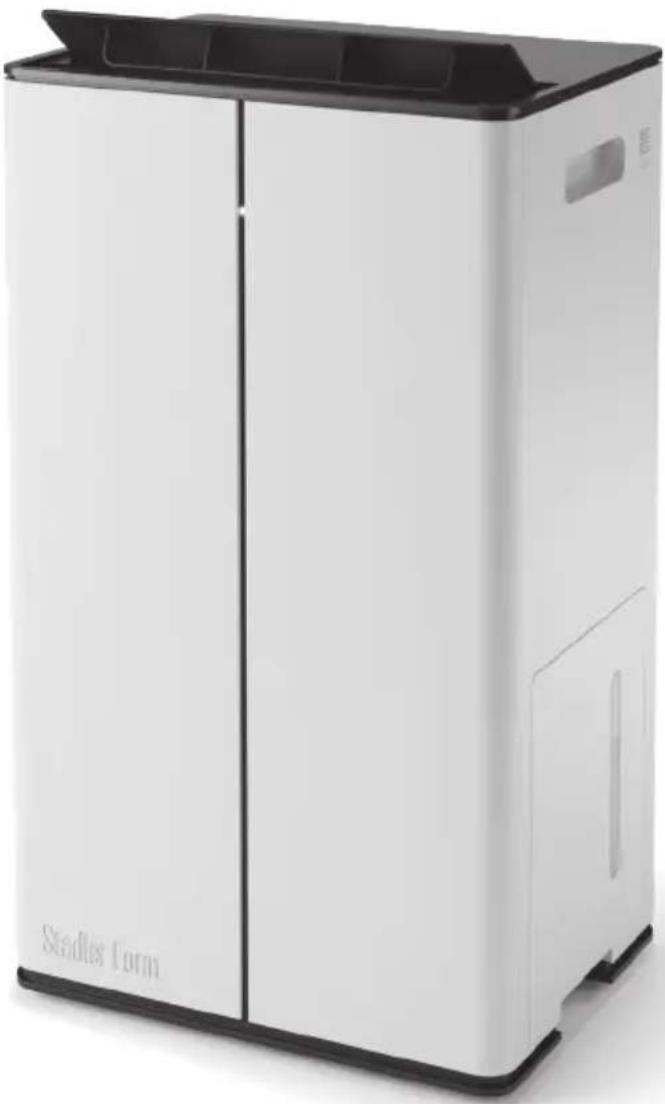

Описание устройства

Прибор состоит из следующих основных компонентов:

1. Корпус
2. Сетевой шнур
3. Дисплей
4. Кнопка „Включения / Выключения“
5. Режим осушения воздуха («DRY»)
6. Режим сушки белья («LAUNDRY»)
7. Режим очистки воздуха («PURIFY»)
8. Выбор скорости осушения (1–4 «SPEED»)
9. Гигростат (непрерывный режим работы «СО» / 30–80 %)
10. Функция поворота («SWING»)
11. Таймер (1–9 ч)
12. Кнопка ночного режима («NIGHT MODE»)
13. Светодиодная подсветка = резервуар для воды полон («TANK FULL»)
14. Кнопка включения WiFi
15. Отверстия выхода воздуха
16. Решетка впускного отверстия для воздуха
17. Воздухозаборник
    18.НЕРА-фильтр
18. Резервуар для воды
19. Индикатор уровня воды
    21.Дренажныйшланг
20. Ручка для переноски
21. Скрытые колесики для удобства перемещения
    24.Датчикпыли
22. Индикатор качества воздуха

Важные указания по безопасности

Сохраните эту инструкцию для дальнейших справок, а в случае передачи осушителя воздуха другому владельцу, передайте инструкцию вместе с электроприбором.

Этот электроприбор не предназначен для использования детьми до 8 лет или недееспособными взрослыми без надлежащего контроля, а также лицами, не имеющими достаточных навыков по использованию электроприборов и не знакомыми с инструкцией по эксплуатации. Детям категорически запрещено играть с

прибором. Чистка и установка прибора может производиться детьми исключительно под присмотром взрослых.

- В случаях повреждения сетевого шнура он должен быть заменен авторизированным сервисным центром либо квалицифированным специалистом.

• Изготовитель не несет ответственности за любые травмы или ущербы, возникшие вследствие неправильной эксплуатации электроприбора.
• Осушитель является бытовым электроприбором и предназначен для использования только в домашних условиях в строгом соответствии с инструкцией по эксплуатации. Неправильная эксплуатация и техническая модификация электроприбора могут создать условия, опасные для жизни и здоровья пользователя.
• Перед проведением технического обслуживания, чистки, а также после каждого использования, выключите прибор и отсоедините его от сети.
• Не эксплуатируйте осушитель воздуха вне помещений.
• Не храните осушитель на улице.
• Перед транспортировкой убедитесь, что резервуар для воды пуст. Старайтесь не переворачивать осушитель воздуха во время транспортировки. После транспортировки сразу установите осушитель в вертикальное положение и подождите не менее 60 минут, прежде чем включать прибор. Перед первым включением оставьте осушитель воздуха в вертикальном положении на 24 часа.
• Устанавливайте осушитель воздуха только на ровной, устойчивой и влагонепроницаемой поверхности. Перед подключением к электросети убедитесь в том, что прибор не может упасть во время работы — при опрокидывании прибора вода из резервуара может вылиться на окружающие предметы. Если это произойдет случайно или по неосторожности, немедленно отключите осушитель воздуха от электросети
• Перед подключением полностью разматывайте сетевой шнур во избежание его перегрева и возгорания.
• Во избежание поражения электротоком никогда не погружайте осушитель воздуха, сетевой шнур или его вилку в воду или иную жидкость. Не допускайте попадания жидкостей в воздухозаборные и вентиляционные отверстия прибора.
• Не используйте прибор в непосредственной близости к ванной, душу, бассейну (минимальное расстояние — 3 м). Разместите прибор так, чтобы человек, лежащий в ванной, не смог дотянуться до прибора.
• Не устанавливайте осушитель рядом с источниками тепла. Не допускайте, чтобы сетевой шнур касался горячих поверхностей любых нагревательных приборов(плита, открытый источник огня, утюг и т.п.), не допускайте контакта сетевого шнура с маслянистыми веществами.
• Если осушитель воздуха функционирует неправильно, а также при механических или иных повреждениях прибора, сетевого шнура или его вилки необходимо отключить прибор от электросети и

обратиться в сервисный центр. Во избежание поражения электрическим током не включайте прибор, пока неисправности не будут устранены.

- Ни в коем случае не вставляйте пальцы или другие предметы в воздухозаборные или вентиляционные отверстия прибора. Не накрывайте прибор во время эксплуатации.

- Не садитесь и не вставайте на прибор.

- Опорожняйте резервуар для воды, если он заполнен до отметки максимального уровня.

- Не используйте прибор в закрытом пространстве, например, в шкафу. Это может привести к возникновению пожара.

- Внимание! Устанавливать, эксплуатировать и хранить прибор можно только в помещении с площадью не менее (7.2 m ^2 ).

- При использовании осушителя для сушки белья, ставьте его не менее чем на 50 см от вещей и избегайте попадения капель на прибор.

- При эксплуатации прибора с дренажным шлангом убедитесь в том, что конец шланга находится в сливной трубе и нежелательное протекание воды мимо дренажа исключено.

- При неисправности прибора или его отдельных деталей обращайтесь к дилеру или в авторизованный сервисный центр.

- Тип и мощность нагрузки предохранителей: 2010 Т3.15 А / 250 В; 2010 Т6.3 А / 250 В.

- Осушитель воздуха максимально эффективен при температуре воздуха в помещении в диапазоне от +13 до +35 °C. Оптимальная производительность работы достигается при температуре воздуха выше 22 °C и относительной влажности воздуха 70 % (диапазон допустимых параметров для эксплуатации осушителя воздуха: температура в помещении от +5 до +35 °C; относительная влажность от 30 % до 80 %).

Эксплуатация

Внимание: Убедитесь, что между осушителя воздуха и стеной (или другими большими объектами) достаточно места (более 50 см), потоку воздуха не должны препятствовать никакие предметы.

1. Снимите решетку воздухозаборника (16) на задней панели, просунув руку в углубление в нижней части решетки и отведя решетку в сторону от прибора. Извлеките НЕРА-фильтр (18) из корпуса (1), снимите пластиковую пленку и вставьте фильтр в прибор. Стрелки на верхней части фильтра (18) указывают направление, в котором следует вставлять фильтр. Снова установите решетку (16) в корпус.

2. Установите Lukas Pro на ровной поверхности, подключите сетевой шнур (2) к соответствующей розетке (см. заводскую таблицу на приборе).

3. Включите осушитель воздуха при помощи кнопки «Включения / Выключения» (4).

4. В режиме «DRY» (5) уровень осушения 2 и гигростат предварительно настроен на непрерывную работу («CO»). Функция поворота активирована. Кроме того, включена функция WiFi, и аппарат находится в режиме сопряжения. Все функции можно изменить вручную. Режим «DRY» активируется по умолчанию при запуске прибора. Вы можете также активировать / деактивировать режим

очистки воздуха нажатием кнопки «PURIFY» (7). Если над кнопкой «PURIFY» (7) горит светодиод, значит режим очистки воздуха активирован. При достижении желаемой влажности воздуха компрессор отключается и прибор продолжает работать только в режиме очистки воздуха. Кнопкой «SPEED» (8) можно регулировать скорость вращения вентилятора.

1. В режиме «LAUNDRY» (6) функция поворота, уровень осушения 4 и гигростат предварительно настрое на непрерывную работу («СО»). Таймер по умолчанию запрограммирован на 6 часов работы, но может быть изменен вручную. Другие функции в этом режиме изменить невозможно. Оставшееся время отображается на дисплее.

2. Для включения режима очистки воздуха нажмите кнопку «PURIFY» (7). При включенном режиме очистки воздуха над кнопкой «PURIFY» (7) горит светодиод. В этом режиме воздух очищается без функции осушения. Качество воздуха измеряется с помощью датчика пыли и отображается с помощью светодиодного индикатора (25) на передней панели корпуса. Белый светодиод означает хорошее качество воздуха. Желтый светодиод указывает на среднее качество воздуха, а красный — на плохое. При повторном включении прибора первые 3 секунды индикатор горит желтым цветом. Затем на индикаторе отображается текущее измеренное качество воздуха (белый, желтый или красный цвет).

3. С помощью кнопки скорости осушения («SPEED») (8) можно регулировать скорость вращения вентилятора осушителя. Существует четыре уровня. Уровни отображаются в виде столбиков (уровень 1 = 2 столбика, уровень 2 = 4 столбика, уровень 3 = 6 столбиков, уровень 4 = 8 столбиков). При более высоких уровнях производительность осушения соответственно выше.

4. Установите желаемый уровень влажности в помещении при помощи гигростата (9) (CO = непрерывный режим работы / 30–80 %). Для установки желаемой влажности нажмите кнопку «+» или «-». Настройка сохранится, если в течение 3 секунд на панели управления не произойдет никаких изменений. Затем на дисплее отобразится текущий уровень влажности в помещении. При достижении заданного уровня влажности осушитель воздуха отключится автоматически и будет поддерживать заданный уровень влажности, включаясь на короткое время автоматически на основании показаний датчиков влажности.

5. С помощью кнопки режима «SWING» (10) можно активировать или деактивировать функцию поворота воздуховыпускного отверстия (15). В этом режиме осушенный воздух оптимально распределяется по помещению.

6. Нажатием кнопки таймера (11) можно задать продолжительность работы в пределах от 1 до 9 часов. Таймер выключен, когда на дисплее отображается «0 ч». Для установки желаемого времени работы нажмите кнопку таймера. Настройка сохранится, если в течение 3 секунд на панели управления не произойдет никаких изменений. Затем на дисплее отобразится текущий уровень влажности в помещении. Оставшееся время работы отображается при нажатии кнопки таймера (11). Прибор автоматически выключается по истечении установленного времени работы.

7. Если вам мешает свет горящих светодиодов (например, в спальне), Вы можете уменьшить яркость подсветки нажатием кнопки ночного режима (12). Вы можете выбрать между двумя разными режимами:

• нормальный (по умолчанию)
- тусклый (1 нажатие – светодиоды приглушены на 30 %, дисплей выключен, а режим «SPEED» установлен на уровень 1)
- Также вы можете вернуться в обычный режим, снова нажав кнопку ночного режима (12).

Информация: в ночном режиме (приглушенная подсветка) скорость осушения автоматически устанавливается на уровень 1. Вместе с тем, скорость осушения можно изменить вручную, нажав кнопку «SPEED» (8)

1. Нажатием кнопки WiFi (14) течение 3 секунд аппарат Lukas Pro подключается к приложению «Stadler Form» или «Smart Life – Smart Living» компании Tuya Inc. (доступны в магазине приложений App Store и через Google Play) смартфона. Если устройство находится в режиме сопряжения, светодиод выше кнопки WiFi (14) мигает. Не-прерывно светящийся светодиод выше кнопки WiFi сигнализирует об установленном соединении между Lukas Pro и вашим смартфоном. При помощи приложения можно управлять всеми функциями прибора и контролировать качество воздуха в режиме реального времени, не находясь дома. Более подробную информацию о соединении устройства со смартфоном можно найти в прилагаемом руководстве «Wi-Fi - Quick Setup Guide» или на нашем сайте: www.stadlerform.com/connect.

2. Функция блокировки от детей: во включенном состоянии все функции можно заблокировать длительным нажатием (в течение 3 секунд) кнопки «TIMER» (11). На дисплее на короткое время загорается «CL» (от «child lock» = «защита от детей»). Затем в режиме «DRY» отображается текущая влажность воздуха. В режиме «TIMER» и «LAUNDRY» на дисплее отображается оставшееся время работы. При отключении прибора от сети и повторном включении необходимо заново активировать функцию блокировки от детей. Для отключения функции необходимо повторно нажать кнопку «TIMER» (11) и удерживать ее в течение 3 секунд.

3. При заполнении резервуара для воды (19) до отметки максимального уровня загорается светодиод над индикатором «TANK FULL» (13). Осушитель воздуха автоматически выключается. Опорожните резервуар для воды. После установки пустого резервуара осушитель воздуха автоматически включается.

4. При желании вы можете подключить к осушителю дренажный шланг (21), имеющийся в комплекте. Для этого вставьте шланг в дренажное отверстие в задней части прибора и опустите другой конец шланга в сливную трубу. Пожалуйста, убедитесь, что конец шланга находится в сливной трубе, и нежелательное протекание воды мимо дренажа исключено.

5. Для удобства транспортировки под устройством прикреплены ролики (23). Сначала полностью опорожните бак. Теперь вы можете легко переместить осушителя в нужное место.

6. Если прибор не используется каждый день, выключите его, нажав кнопку включения/выключения (4), и опорожните бак для воды. Важно! Прибор имеет функцию памяти и сохраняет последнюю выбранную настройку при выключении прибора и отключении его от сети.

Замена НЕРА-фильтра

НЕРА-фильтр (18) не подлежит очистке и нуждается в замене примерно через 12 месяцев. Для замены фильтра выключите прибор и снимите решетку впускного отверстия для воздуха (16) на задней панели. Извлеките НЕРА-фильтр (18) и установите новый. Затем снова установите решетку воздухозаборника. НЕРА-фильтр можно приобрести у дилера, у которого вы купили свой прибор Lukas Pro.

Обслуживание и чистка

Перед каждым техническим обслуживанием, чисткой, а также после каждого использования обязательно выключайте прибор (4) и вынимайте сетевой шнур (2) из розетки.

- Внимание: во избежание поражения электротоком никогда не погружайте электроприбор в воду.

- Внешние поверхности электроприбора можно протирать мягкой слегка влажной салфеткой, после чего необходимо вытереть насухо.

- Впускное (17) и выпускное (15) отверстия для воздуха следует регулярно очищать, не допуская накопления в них пыли. Впускное (17) и выпускное (15) можно чистить сухой щеткой или пылесосом. Впускное отверстие для воздуха (17) оснащено решеткой (16), которую можно очистить влажной тканью.

- Если вы не планируете пользоваться прибором в течение какого-то времени, опорожните резервуар для воды и дайте прибору полностью высохнуть.

Ремонт и устранение неисправностей

- В целях безопасности ремонт электроприбора должен осуществляться только квалифицированными специалистами авторизованного сервисного центра. Гарантия не распространяется на неисправности, обусловленные неквалифицированным ремонтом, а также неправильной эксплуатацией электроприбора.

- Запрещается использование неисправного электроприбора, а также при механических или иных повреждениях самого электроприбора, сетевого шнура или его вилки.

- Никогда не вставляйте никакие посторонние предметы в отверстия в корпусе электроприбора.

- Если устройство не пригодно к ремонту, обрежьте сетевой шнур и сдайте в специальные пункты приема.

- В случае ремонта, прежде чем отправить прибор или отвезти его дилеру, необходимо соблюдать следующие требования: полностью слейте воду из прибора (из лотка или резервуара для воды), удали-те все фильтрующие картриджи и / или картриджи против образования накипи и хорошо просушите прибор. Если в приборе осталась вода, то во время транспортировки он будет поврежден. В таком случае гарантия аннулируется.

- Запрещается производить ремонт элементов системы охлаждения прибора в местных сервисных мастерских, так как прибор работает на горючем хладагенте R290. Ремонт системы охлаждения должен осуществляться только авторизованными техническими специалистами производителя, прошедшими обучение обращению с легко-воспламеняющимися хладагентами.

Утилизация

Позаботьтесь об окружающей среде! Не выбрасывайте неисправные электроприборы вместе с бытовыми отходами. Обратитесь для этих целей в специализированный пункт утилизации электроприборов. Адреса пунктов приема бытовых электроприборов на переработку Вы можете получить в муниципальных службах Вашего города. Не-

правильная утилизация электроприборов наносит непоправимый вред окружающей среде. При замене неисправного электроприбора на новый юридическую ответственность за утилизацию должен нести продавец.

Спецификация

Электропитание 220–240 В / 50 Гц

Потребляемая мощность 545 Вт (26.7 °C при 60 % RH)

Потребляемая

мощность 735 Вт (35 °C при 80 % RH)

Габариты 382 x 650 x 287 мм (длина x высота x глубина)

Вес, примерно 18.0 кг

Емкость резервуара 5.2 л

Осушение до 50 л/день

CADR до 327 м (скорость подачи чистого воздуха по стандартам) 3/ч

Размер помещения до 44 м² / 109 м³, 3-кратный воздухообмен за 1 ч (при средней степени

загрязненности воздуха, обычный режим)

Уровень шума 38 – 55 дБ

Соответствует европейским

правилам безопасности CE / WEEE / RoHS / UKCA / RED / EAC

Данный прибор оснащен радиомодулем Stadler Form AG типа WBR3. Он работает в ПНМ-диапазоне частот от 2.400 до 2.4835 Гц с максимальной мощностью сигнала 20 дБм.

Производитель сохраняет за собой право на внесение изменений в технические характеристики, комплектацию и конструкцию данной модели без предварительного уведомления.

Электронную версию инструкции можно скачать на нашем сайте: www.stadlerform.ru

Информация о сертификации

Товар сертифицирован в соответствии с законом «О защите прав потребителей».

Установленный производителем в соответствии с п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 5 годам, при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применяемыми техническими стандартами.

5 года гарантии

Данная гарантия распространяется на дефекты конструкции, процесса изготовления и материалов.

Гарантия не распространяется на все изнашиваемые детали и случаи неправильного использования прибора, а также повреждения, обусловленные недостаточной очисткой прибора.

Дата изготовления

Дата изготовления зашифрована в виде группы цифр в серийном номере, расположенном на корпусе прибора.

Пример: 78901 1511 123456

15 – последние две цифры года

11 – номер месяца

123456 – номер продукта

Дату изготовления следует читать:

78901 1511 123456 – 2015 год, ноябрь.
