47BSYB15D3 - отвертка Cleco - Бесплатное руководство пользователя

Тип продукта	Зарядное устройство для аккумуляторного шуруповерта с литий-ионным аккумулятором
Бренд	Cleco
Модель зарядного устройства	936400PT / 935377
Размеры (Д x Ш x В)	130 x 210 x 93 мм
Вес (без кабеля)	0,82 кг
Напряжение питания	85 – 270 В переменного тока
Частота сети	47 – 64 Гц
Максимальный ток питания	1 А (110 В) / 0,5 А (230 В)
Номинальное напряжение аккумулятора	44 / 26 В постоянного тока
Конечное напряжение заряда	50,4 / 29,4 В постоянного тока (±1 %)
Максимальный ток заряда	2000 мА (±10 %)
Степень защиты	IP30
Температура окружающей среды при эксплуатации	от 0 до +40 °C
Относительная влажность при эксплуатации	от 0 до 90 % (без конденсации)
Основные функции	Автоматическое распознавание аккумулятора, защита от перегрузки, контроль напряжения, оптическая индикация заряда, автоматическое отключение по окончании заряда
Уход и чистка	Очищать сухой тканью, отключив от сети. Не использовать легковоспламеняющиеся вещества. Очищать контакты зарядного устройства и аккумулятора.
Безопасность	Перед использованием прочитать инструкцию. Не открывать и не модифицировать. Использовать только в сухом помещении. Не заряжать аккумуляторы других типов.
Ремонтопригодность	Ремонт только авторизованным сервисным центром. Вскрытие ведет к потере гарантии.
Утилизация	Не выбрасывать с бытовыми отходами. Сдать в пункт сбора или вернуть в сервисный центр.

Часто задаваемые вопросы - 47BSYB15D3 Cleco

Какие типы аккумуляторов я могу заряжать этим зарядным устройством Cleco?

Это зарядное устройство предназначено исключительно для литий-ионных аккумуляторов Cleco моделей 936400PT и 935377. Не заряжайте аккумуляторы или батареи других типов.

Что делать, если светодиод зарядного устройства мигает красным?

Если красный светодиод мигает (2 Гц), это указывает на ошибку аккумулятора. Проверьте состояние аккумулятора и очистите контакты. Если проблема сохраняется, верните аккумулятор в сервисный центр.

Как очистить контакты зарядного устройства?

Отключите зарядное устройство от сети. Используйте сухую ткань для очистки контактов зарядного устройства и аккумулятора. Не используйте легковоспламеняющиеся вещества.

Могу ли я заряжать поврежденный аккумулятор?

Нет, никогда не используйте поврежденные или модифицированные аккумуляторы. Они могут вызвать пожар или взрыв. Верните их в сервисный центр.

Каков срок службы зарядного устройства?

Срок хранения составляет 100 000 часов, а срок службы - 60 000 часов (согласно техническим характеристикам).

Можно ли использовать зарядное устройство на улице?

Нет, зарядное устройство должно использоваться только в помещении и в закрытых сухих комнатах. Защищайте его от влаги и дождя.

Что делать, если зарядное устройство не включается?

Проверьте напряжение сети (85-270 В переменного тока). Если светодиод ① не загорается зеленым, возможно, неисправен кабель питания или зарядное устройство. Замените кабель или свяжитесь с сервисным центром.

Как узнать, что заряд завершен?

Светодиод ② загорается постоянно зеленым, когда заряд завершен. Зарядное устройство автоматически отключается.

Можно ли оставить аккумулятор на зарядке после завершения?

Да, зарядное устройство автоматически прекращает зарядку после завершения. Вы можете оставить аккумулятор без риска.

Где я могу отремонтировать свое зарядное устройство?

Для ремонта отправьте полное зарядное устройство в Sales & Service Center. Вскрытие зарядного устройства ведет к потере гарантии. Адрес во Франции: 25 rue Maurice Chevalier, B.P.28, 77831 Ozoir-La-Ferrière Cedex.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 47BSYB15D3 Cleco

Указания по безопасности

Apex Tool Group сохраняет за собой право вносить изменения, дополнения и улучшения в документ или изделие без предварительного уведомления. Полное или частичное воспроизведение данного документа в какой угодно форме, перевод на другой естественный или машинный язык, перенесение на носители данных электронным, механическим, оптическим или другим способом без однозначного согласия компании Apex Tool Group запрещается.

1 Безопасность

ПРЕДУПРЕ- ЖДЕНИЕ!

Необходимо ознакомиться со всеми правилами безопасности и инструкциями. Несоблюдение приведенных ниже правил безопасности и инструкций может стать причиной поражения электрическим током, пожара, а также тяжелых травм.

1.1 Предупреждения и указания

Предупреждающие указания обозначены сигнальным словом и пиктограммой:

• Сигнальное слово описывает тяжесть и вероятность грозящей опасности.
• Пиктограммой обозначается тип опасности.

ПРЕДУПРЕ- ЖДЕНИЕ!

Символ в сочетании со словом ПРЕДУПРЕЖДЕНИЕ предупреждает о потенциально опасной ситуации для здоровья. Пренебрежение данным предупреждением может стать причиной серьезных травм.

ОСТО- РОЖНО!

Символ в сочетании со словом ОСТОРОЖНО предупреждает о потенциально вредной ситуации для здоровья людей или с точки зрения повреждения оборудования и причинения вреда окружающей среде. Пренебрежение данным предупреждением может стать причиной травм, повреждения оборудования или причинения вреда окружающей среде.

Этот символ обозначает общие указания. Общие указания содержат прикладные советы и особо полезную информацию, однако не содержат предупреждения об угрозах.

1.2 Символы на изделии

→ Перед использованием ознакомьтесь со значением.

Перед вводом в эксплуатацию прочитайте инструкцию по эксплуатации.

Использованные электроприборы необходимо сдавать в переработку.

Инерционный предохранитель

Эксплуатация только в помещениях или защищенных местах

Класс защиты II / защита с помощью двойной или усиленной изоляции

Только для стран EC: Не выбрасывать электроприборы как бытовой мусор! Согласно директиве EC 2002/96/EG использованные электроприборы необходимо собирать и отдавать для повторного использования в соответствии с законодательством об охране окружающей среды.

1.3 Основные принципы работы с соблюдением правил техники безопасности

ОСТО- РОЖНО!

Электрическая безопасность

→ Эксплуатация зарядного устройства при повреждении корпуса, провода питания или сетевого штекера запрещена.
→ Не использовать поврежденные или конструктивно измененные аккумуляторы. Поведение поврежденных или измененных аккумуляторов непредсказуемо, что может привести к пожарам, взрывам или травмам.
→ Запрещается открывать зарядное устройство.
→ Запрещается вносить конструктивные изменения.
→ Эксплуатируйте зарядное устройство только в защищенных, сухих помещениях.
→ Защищайте от дождя и не допускайте проникновения влаги.
→ Ни в коем случае не эксплуатируйте зарядное устройство в неблагоприятных условиях окружающей среды (например, горючие газы, растворители, пыль, испарения, сырость).

Рабочее место

→ Обеспечьте необходимое пространство на рабочем месте.
→ Рабочее место должно быть чистым и сухим.

1.4 Использование по назначению

Зарядное устройство предназначено исключительно для зарядки следующих Apex Tool Group литий- ионных аккумуляторов:

• № для заказа 936400РТ
• № для заказа 935377.

1.5 Комплект поставки

Проверить предмет поставки на отсутствие повреждений при транспортировке и соответствие накладной:

1 Зарядное устройство 1 Сетевой кабель Великобритания
1 Сетевой кабель ЕС 1 Руководство по эксплуатации
1 Сетевой кабель Северная Америка

1.6 Транспортировка

Транспортировку и хранение надлежит производить в оригинальной упаковке. Упаковка пригодна для вторичной переработки.

2 Описание продукта

2.1 Общее описание

• Автоматическое распознавание подключенного аккумулятора.
- Автоматическое распознавание заряжаемого аккумулятора гарантирует оптимальные результаты зарядки.
• Автоматическое распознавание неисправного аккумулятора.
- Фаза подзарядки гарантирует максимальное время эксплуатации аккумулятора.
• Визуальный индикатор зарядки
- Защита от перегрузки
- Благодаря широкодиапазонному входу может быть использовано повсеместно.
- Контроль напряжения предотвращает глубокий разряд или короткое замыкание аккумулятора.

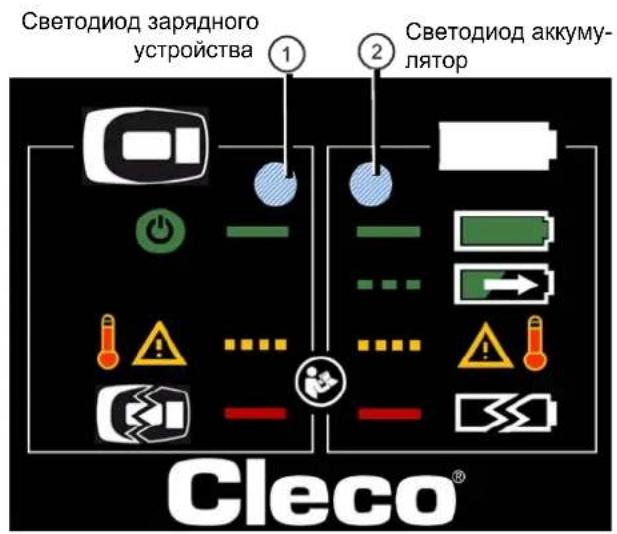

2.2 Светодиодный индикатор

Символ	Цвет светодиода
	Выкл.
	Зеленый
	Оранжевый
	Красный

2.2.1 Сообщения статуса

СветодиодЗарядноеустройство	Символ Статус	СветодиодАккумулятор	Символ Статус
		Выкл.	[22AG]
Горит постоянноГ		Питание имеется	Горит постоянноА
Мига част [Гц]		Неисправностьзарядного устройства,см. 4 Поискнеисправностей,страница 71	Мигает счастотой 1 Гц[Н8Н3]
Гори ЯННО		'ь,см. 4 Поискнеисправностей,страница 71	Мигает счастотой 2 Гц
			Горит постоянноЭ[ТGY3]

3 Ввод в эксплуатацию

ПРЕДУПРЕ-

ЖДЕНИЕ! Опасность взрыва внешнего аккумулятора

→ Можно заряжать исключительно литий-ионные аккумуляторы Cleco № для заказа 936400РТ или № для заказа 935377. Ни в коем случае не заряжать аккумуляторы или батареи других типов.

→ Подключите зарядное устройство к сети: светодиод ① загорается зеленым светом и говорит о наличии питания.

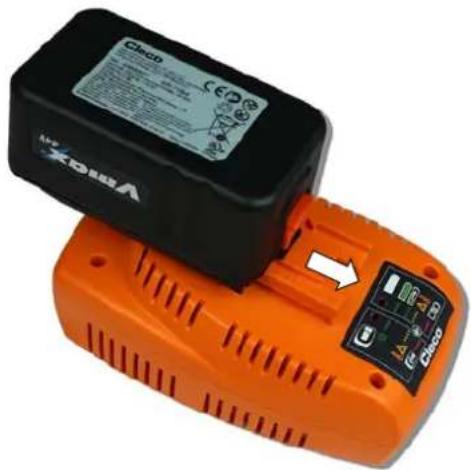

→ Вставьте аккумулятор в зарядное устройство так, чтобы фиксатор надежно защелкнулся.

Светодиод ② мигает зеленым светом и говорит о процессе заряда.

Светодиод ② не должен мигать красным светом перед установкой аккумулятора. Аккумулятор может получить повреждение.

→ Отключите зарядное устройство от сети и прим. через 1 минуту снова подключите.

После успешной зарядки устройство автоматически выключает зарядку. Светодиод ② постоянно горит зеленым светом.

4 Поиск неисправностей

1СветодиодЗарядноеустройство	2СветодиодАккумулятор	Причина	Меры по устранению
		Отсутствует напряже-ние сетиНеисправность сетевого кабеляНеисправность зарядного устройства	→ Проверьте напряжение сети и восстановите.→ Замените сетевой кабель.→ Отправьте зарядное устройство в Sales & Service Center.
		Неисправность зарядного устройства	→ Отправьте зарядное устройство в Sales & Service Center.
		Неисправность аккумулятора	→ Отправьте зарядное устройство в Sales & Service Center.
		Отсутствует контакт с аккумуляторомЗагрязнение контактаНеисправность аккумулятора	→ Вставьте новый аккумулятор.→ Очистите контакты зарядного устройства и аккумулятора.→ Проверьте аккумулятор, при необходимости замените.
		Неисправность зарядного устройства и аккумулятора	→ Не продолжать работу с неисправными приборами!→ Замените зарядное устройство и аккумулятор.→ Отправьте зарядное устройство и аккумулятор в Sales & Service Center.
		Неисправность зарядного устройства: перегрев	→ Никаких действий не требуется:процесс заряда снова автоматически запускается после охлаждения
		– Только при 44 В –Неисправность аккумулятора: перегрев	→ Никаких действий не требуется:процесс заряда снова автоматически запускается после охлаждения
	[ТН72]	– Только при 44 В –• Неисправность соединений	→ Вставьте новый аккумулятор→ Очистите контакты зарядного устройстваи аккумулятора.

5 Техническое обслуживание

ОСТО- РОЖНО!

→ Очистку зарядного устройства производить только при отсоединенном сетевом штекере и с помощью сухой салфетки.

→ Не использовать для очистки легковоспламеняющиеся материалы.

→ Обязательным условием безупречной работы зарядного устройства являются чистые контакты зарядного устройства и аккумулятора.

6 Сервисное обслуживание

В случае необходимости ремонта перешлите зарядное устройство в сборе в Sales & Service Center! Ремонт разрешается выполнять только авторизованному персоналу. Вскрытие зарядного устройства ведет к отказу в гарантийном обслуживании.

7 Технические характеристики

Характеристики	Технические характеристики
Напряжение питания	85 ... 270 В~
Частота сети	47 ... 64 Гц
КПД 110 В~	>90 %
	>93 %
Макс. потребляемый ток 110 В~	1 А
	0,5 А
Потребляемая мощность в режиме Stand-By 110 В~	5 Вт
	4 Вт
Номинальное напряжение аккумулятора	44/26 В=
Напряжение окончания зарядки	50,4/29,4 В= ± 1%
Напряжение холостого хода, без аккумулятора	макс. 1 В=
Зарядный ток	макс. 2000 мА ± 10%
Класс защиты	IP30
Масса, без кабеля	0,82 кг
Температура окружающей среды при эксплуатации	+0 ... +40 °C
Относительная влажность воздуха при эксплуатации	0...90 %, без конденсации
Температура хранения	-20 ... +60 °C
Относительная влажность воздуха при хранении	0...80 %, без конденсации
Длительность хранения	100 000 ч
Ожидаемый срок службы	60 000 ч

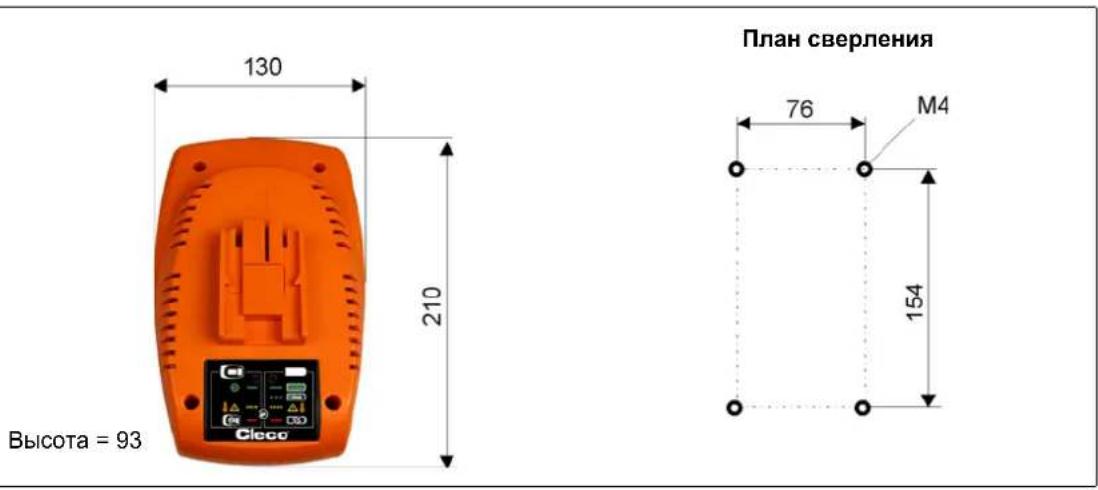

7.1 Габаритные размеры в мм

8 Утилизация

ОСТО- РОЖНО!

Ненадлежащая утилизация может быть опасна для людей и окружающей среды. Компоненты и эксплуатационные материалы зарядного устройства могут представлять опасность для здоровья людей и окружающей среды.

→ Разделите упаковку на составные части и утилизируйте в соответствии с типом.
→ Следуйте местным действующим предписаниям.
→ Зарядное устройство и неисправные / бывшие в использовании аккумуляторы необходимо сдавать в соответствующие пункты приема при производстве или в Sales & Service Center.
→ Не следует утилизировать аккумуляторы с бытовым мусором, бросать их в огонь или жидкости.
