NÁVOD K OBSLUZE 47BSYB15D3 Cleco

Apex Tool Group si vyhrazuje právo změnit, doplnit nebo zdokonalit dokument nebo výrobek bez předchozího upozornění. Tento dokument nesmí být ani jako celek, ani částečně bez výslovného povolení Apex Tool Group v jakékoliv formě reprodukován ani prénášen v žádném přirozeném či počítačově čitelném jazyku nebo na datových nosičích, at’ už elektronickým, mechanickým, optickým, či jakýmkoliv jiným způsobem.

1 B e z p e čnost

VAROVÁNÍ!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžké poranění.

1.1 Varování a pokyny

Varování jsou označena signálním výrazem a piktogramem:

• Signální výraz označuje závažnost a pravděpodobnost hrozícího nebezpečí.
• Piktogram popisuje druh nebezpečí.

VAROVÁNÍ!

Symbol spolu se slovem VAROVÁNÍ varuje před potenciálně nebezpečnou situací pro zdraví osob. Není-li toto varování respektováno, může dojít k nejtěžším poraněním.

UPOZORNĚNÍ!

Symbol spolu se slovem UPOZORNĚNÍ varuje před potenciálně škodlivou situací pro zdraví osob nebo před materiálními a ekologickými škodami. Není-li toto varování respektováno, může dojít k poranění, věcným a ekologickým škodám.

Tento symbol označuje všeobecná upozornění.

Všeobecná upozornění obsahují tipy pro použití a zvláště užitečné informace, nikoli varování před nebezpečím.

1.2 Symboly na výrobku

→ Před používáním výrobku se seznamte s příslušným významem.

Před uvedením do provozu si přečtěte návod k obsluze.

Pomalá pojistka

Stará elektrická zařízení vždy odevzdejte k recyklaci.

Použití pouze v domě, resp. uzavřených provozovnách

Třída ochrany II / ochrana dvojitou nebo zesílenou izolací

Pouze pro země EU: Elektrická zařízení nevyhazujte do domovního odpadu! Podle směrnice EU 2002/96/ES se musí stará elektrická zařízení shromažďovat odděleně a odevzdat k ekologické recyklaci.

1.3 Zásady bezpečnosti práce

UPOZORNĚNÍ!

Elektrická bezpečnost

→ V případě poškození krytu, síťového kabelu nebo síťové zástrčky neuvádějte nabíječku do provozu.
→ Nepoužívejte poškozené nebo konstrukčně upravené akumulátory. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo poranění.
→ Neotvírejte nabíječku.
→ Neměňte konstrukci nabíječky.
→ Nabíječku používejte pouze v uzavřených, suchých prostorech.
→ Chraňte nabíječku před vlhkostí a deštěm.
→ V žádném případě nepoužívejte nabíječku za nepříznivých okolních podmínek (např. hořlavé plyny, rozpouštědla, prach, páry, vlhko).

Pracoviště

→ Na pracovišti zajistěte dostatek místa.
→ Pracovní prostředí udržujte čisté a suché.

1.4 Použití v souladu s určeným účelem

Nabíječka je určená výhradně k nabíjení následujících lithium-ionotových akumulátorů Apex Tool Group:

• O b j . č. 936400PT

• O b j . č. 935377.

1.5 Rozsah dodávky

Zkontrolujte, zda při transportu nedošlo k poškození dodávky, a její úplnost:

1 nabíječka 1 síťový kabel GB

1 s í t'ový kabel EU 1 návod k obsluze

1 s í t'ový kabel NA

1.6 Transport

Nabíječku transportujte a skladujte v originálním obalu. Obal je recyklovatelný.

2 Popis výrobku

2.1 Všeobecný popis

• Automatická detekce připojeného akumulátoru
  • Automatická detekce nabitého akumulátoru zaručuje optimální výsledky nabíjení
  • Automatická detekce vadného akumulátoru
  • Udržovací nabíjení zaručuje nejdelší provozní dobu akumulátoru
• Optická indikace nabíjení
• Ochrana proti přebíjení
• Celosvětové použití díky vstupu s širokým rozsahem
• Sledování napětí brání hlubokému vybití nebo zkratu akumulátoru

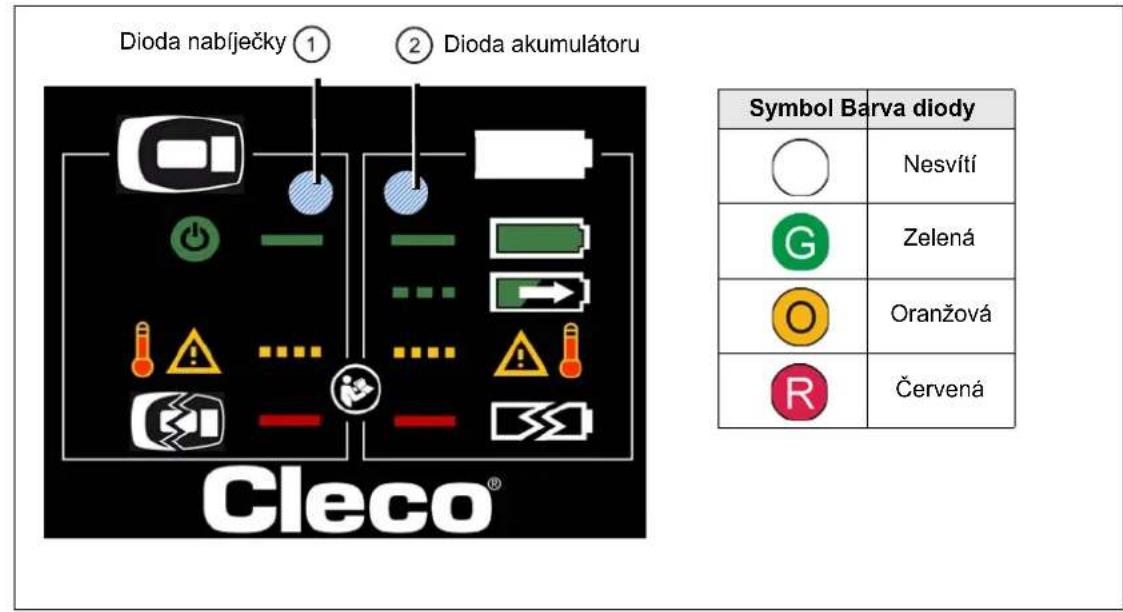

2.2 Diodová indikace

Dioda nabíječky ① ② Dioda akumulátoru Cleco® Symbol Barva diody ○ Nesvítí G Zelená O Oranžová R Červená

2.2.1 Stavová hlášení

1DiodaNabíječka	Symbol Stav		2DiodaAkumulátor	Symbol Stav
		Nesvítí Nesvítí – bez kontaktu			s akumulátorem
Trvalé světlo		Sítové napájení je k dispozici	Trvalé světlo	Akumulátor je nabitý
s 1 ncí		Chyba nabíječky, viz 4 Vyhledávání závad, page 7	Bliká s frekvencí 1 Hz		Akumulátor se nabíjí
		Vadné, viz 4 Vyhledávání závad, page 7	Bliká s frekvencí 2 Hz		– Pouze při 44 V – Chyba akumulátoru viz 4 Vyhledávání závad, page 7
			Trvalé světlo R	Vadný akumulátor	viz 4 Vyhledávání závad, page 7

3 Uvedení do provozu

VAROVÁNÍ!

Nebezpečí výbuchu jiného akumulátoru

→ Nabíjejte výhradně lithium-iontové akumulátory Cleco obj. č. 936400PT nebo obj. č. 935377. V žádném případě nenabíjejte jiné typy akumulátorů nebo baterií.

→ Připojte nabíječku do elektrické sítě: Dioda ① svítí zeleně a signalizuje napájení.

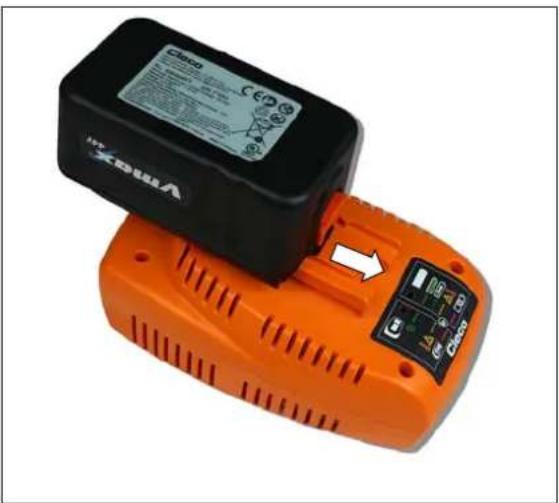

→ Nasad'te akumulátor do nabíječky tak, aby are-tace bezpečně zaskočila.
Dioda ② bliká zeleně a signalizuje nabíjení.

Dioda ② nesmí před nasazení akumulátoru blikat červeně. Může dojít k poškození akumulátoru.

→ Odpojte nabíječky ze sítě a cca po 1 minutě ji znovu zapojte.

Po nabití nabíječka automaticky nabíjení ukončí. Dioda ② svítí trvale zeleně.

4 Vyhledávání závad

DiodaNabiječka	DiodAkanumulátor	Příčina	Opatření
		Výpadek sitového napětíS í tový kabel je vadnýN a b í j e čkaje Váměte nabíječku na Sales & Service Center.	Zkontrolujte a obnovte sitové napětí.Vyměňte sitový kabel.Zašlete nabíječku na Sales & Service Center.
		N a b í j e čkaje Zašlete nabíječku na Sales & Service Center.
		Vadný akumulátor.	Zašlete akumulátor na Sales & Service Center.
		Bez kontaktu s akumulátoremKontakty jsou znečištěnéVadný akumulátor.	Nasadťe znovu akumulátor.Vyčistěte kontakty nabíječky a akumulátoru.Zkontrolujte akumulátor, případně ho vyměňte.
		N a b í j e čkaVadné	Akupnalájte dále s vadnými přístroji.Vyměňte nabíječku + akumulátor.Zašlete vadnou nabíječku + akumulátor na Sales & Service Center.
		Chyba nabíječky:Teplota přiliš vysoká	Není nutné žádné opatření:Postup nabíjení se po ochlazení automaticky opět spustí.
		– Pouze při 44 V –Chyba akumulátoru:Teplota přiliš vysoká	Není nutné žádné opatření:Postup nabíjení se po ochlazení automaticky opět spustí.
		– Pouze při 44 V –Chyba komunikace	Nasadťe znovu akumulátor.Vyčistěte kontakty nabíječky a akumulátoru.

5 Údržba

UPOZORNĚNÍ!

→ Před čištěním nabíječky vytáhněte sitovou zástrčku ze zásuvky. K čištění použijte suchý hadr.

→ Pro čištění nepoužívejte snadno vznětlivé látky.

→ Spolehlivá funkce nabíječky může být zajištěna pouze tehdy, když jsou kontakty nabíječky a akumulátorů čisté.

6 S e r v i s

V případě opravy zašlete kompletní nabíječku do Sales & Service Center! Opravu smí provádět pouze autorizovaní pracovníci. Při otevření nabíječky zaniká nárok na záruku.

7 Technické údaje

Charakteristiky Hodnoty
Napájecí napětí 85 ... 270 V AC
Sítová frekvence 47 ... 64 Hz
Účinnost 110 V AC		>90 %
		>93 %
Max. napájecí proud	110 V AC	1 A
	230 V AC	0,5 A
Ztrátový výkon v pohotovostním režimu	110 V AC	5 W
	230 V AC	4 W
Jmenovité napětí akumulátoru		44/26 V DC
Koncové nabíjecí napětí		50.4/
Napětí naprázdno, bez akumulátoru		max. 1 V DC
Nabíjecí proud		max. 2 000 mA ±10 %
Druh krytí		IP 30
Hmotnost, bez kabelu		0,82 kg
Teplota prostředí za provozu		+0 až +40 °C
Relativní vlhkost vzduchu v provozu		0–90 %, bez rosení
Skladovací teplota		-20 až +60 °C
Relativní vlhkost vzduchu, sklad		0–80 %, bez rosení
Doba skladování		100 000 h
Životnost		60 000 h

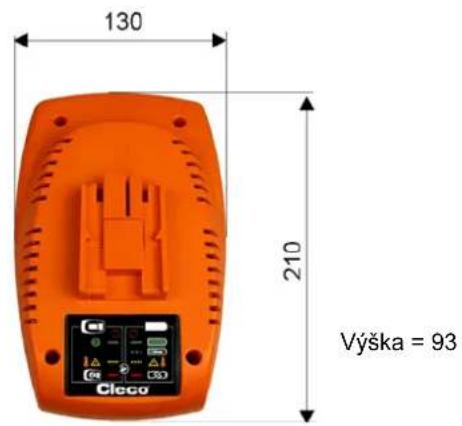

7.1 Rozměry v mm

130 210 Výška = 93 Cleco

Vrtací schéma 76 M4 154

8 Likvidace

UPOZORNĚNÍ!

Při nesprávné likvidaci hrozí škody na zdraví a ekologické škody. Součástky a pomůcky nabíječky skýtají rizika pro zdraví a životní prostředí.

→ Součásti obalu roztrídte a zlikvidujte podle druhu.
→ Dodržujte platné místní předpisy.

→ Nabíječku a vadné/staré akumulátory odevzdejte do sběrného zařízení nebo u Sales & Service Center.
→ Akumulátory nevyhazujte do domovního odpadu, ohně nebo kapalin.
