47BCYSB30C3 - отвертка Cleco - Бесплатное руководство пользователя

Тип продукта	Беспроводной шуруповерт с зарядным устройством
Бренд	Cleco
Модель	47BCYSB30C3
Напряжение питания зарядного устройства	85-270 В переменного тока, 47-64 Гц
Номинальное напряжение аккумулятора	44/26 В постоянного тока
Максимальный зарядный ток	2000 мА ±10%
Размеры зарядного устройства (Д x Ш x В)	210 x 130 x 93 мм
Вес зарядного устройства (без кабеля)	0,82 кг
Степень защиты	IP30
Рабочая температура	от 0 до +40 °C
Температура хранения	от -20 до +60 °C
Основные функции	Автоматическая зарядка, идентификация аккумулятора, защита от перегрузки, автоматическое отключение по окончании зарядки
Обслуживание и очистка	Очищать сухой тканью; контакты и аккумулятор должны быть чистыми; не использовать воспламеняющиеся вещества
Безопасность	Прочитать инструкцию перед использованием; не использовать поврежденный аккумулятор; зарядное устройство только для использования внутри помещений
Запасные части и ремонтопригодность	Совместимые аккумуляторы: арт. 936400PT и 935377; ремонт только через сервисную службу; вскрытие зарядного устройства аннулирует гарантию
Общая информация	Инструкция на французском (90 стр.); производитель: Apex Tool Group; утилизировать устройство по окончании срока службы

Часто задаваемые вопросы - 47BCYSB30C3 Cleco

Какие типы аккумуляторов можно заряжать этим зарядным устройством?

Это зарядное устройство предназначено только для литий-ионных аккумуляторов Cleco артикулов 936400PT и 935377. Не заряжайте другие типы аккумуляторов.

Как узнать, что аккумулятор заряжается?

При вставке аккумулятора светодиод аккумулятора (LED ②) мигает зеленым во время зарядки. По завершении зарядки он горит постоянно зеленым.

Что делать, если светодиод зарядного устройства мигает красным?

Красное мигание светодиода зарядного устройства (LED ①) указывает на ошибку зарядного устройства. Обратитесь к главе Поиск ошибок: проверьте напряжение сети, кабель питания или свяжитесь с сервисной службой.

Можно ли использовать зарядное устройство на улице?

Нет, зарядное устройство должно использоваться только в закрытых сухих помещениях, защищенных от влаги и дождя, в соответствии со степенью защиты IP30.

Как очистить зарядное устройство?

Сначала отключите от сети. Затем протрите зарядное устройство сухой тканью. Никогда не используйте воспламеняющиеся вещества или жидкости.

Что делать, если аккумулятор не заряжается?

Убедитесь, что аккумулятор правильно вставлен и зафиксирован. Очистите контакты зарядного устройства и аккумулятора. Если светодиод аккумулятора мигает красным, возможно, аккумулятор неисправен и его необходимо заменить.

Можно ли оставлять зарядное устройство постоянно включенным?

Да, зарядное устройство имеет защиту от перегрузки и автоматически отключается по окончании зарядки. Однако для экономии энергии рекомендуется отключать его после использования.

Как утилизировать зарядное устройство или отработанный аккумулятор?

Никогда не выбрасывайте электрические приборы или аккумуляторы вместе с бытовыми отходами. Сдайте их в соответствующий пункт сбора или верните в сервисную службу для экологичной переработки.

Могу ли я отремонтировать зарядное устройство самостоятельно?

Нет, вскрытие зарядного устройства приводит к потере гарантии. Любой ремонт должен выполняться только уполномоченным персоналом Центра продаж и обслуживания.

Какое выходное напряжение зарядного устройства?

Конечное напряжение зарядки составляет 50,4/29,4 В пост. тока (в зависимости от типа аккумулятора) с допуском ±1%. На холостом ходу напряжение не превышает 1 В пост. тока.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 47BCYSB30C3 Cleco

Указания по безопасности

Apex Tool Group сохраняет за собой право вносить изменения, дополнения и улучшения в документ или изделие без предварительного уведомления. Полное или частичное воспроизведение данного документа в какой угодно форме, перевод на другой естественный или машинный язык, перенесение на носители данных электронным, механическим, оптическим или другим способом без однозначного согласия компании Apex Tool Group запрещается.

1 Безопасность

ПРЕДУПРЕ- ЖДЕНИЕ!

Необходимо ознакомиться со всеми правилами безопасности и инструкциями. Несоблюдение приведенных ниже правил безопасности и инструкций может стать причиной поражения электрическим током, пожара, а также тяжелых травм.

1.1 Предупреждения и указания

Предупреждающие указания обозначены сигнальным словом и пиктограммой:

• Сигнальное слово описывает тяжесть и вероятность грозящей опасности.
  • Пиктограммой обозначается тип опасности.

ПРЕДУПРЕ- ЖДЕНИЕ!

Символ в сочетании со словом ПРЕДУПРЕЖДЕНИЕ предупреждает о потенциально опасной ситуации для здоровья. Пренебрежение данным предупреждением может стать причиной серьезных травм.

ОСТО- РОЖНО!

Символ в сочетании со словом ОСТОРОЖНО предупреждает о потенциально вредной ситуации для здоровья людей или с точки зрения повреждения оборудования и причинения вреда окружающей среде. Пренебрежение данным предупреждением может стать причиной травм, повреждения оборудования или причинения вреда окружающей среде.

Этот символ обозначает общие указания. Общие указания содержат прикладные советы и особо полезную информацию, однако не содержат предупреждения об угрозах.

1.2 Символы на изделии

→ Перед использованием ознакомьтесь со значением.

Перед вводом в эксплуатацию прочитайте инструкцию по эксплуатации.

Использованные электроприборы необходимо сдавать в переработку.

Инерционный предохранитель

Эксплуатация только в помещениях или защищенных местах

Класс защиты II / защита с помощью двойной или усиленной изоляции

Только для стран EC: Не выбрасывать электроприборы как бытовой мусор! Согласно директиве EC 2002/96/EG использованные электроприборы необходимо собирать и отдавать для повторного использования в соответствии с законодательством об охране окружающей среды.

1.3 Основные принципы работы с соблюдением правил техники безопасности

ОСТО- РОЖНО!

Электрическая безопасность

→ Эксплуатация зарядного устройства при повреждении корпуса, провода питания или сетевого штекера запрещена.
→ Не использовать поврежденные или конструктивно измененные аккумуляторы. Поведение поврежденных или измененных аккумуляторов непредсказуемо, что может привести к пожарам, взрывам или травмам.
→ Запрещается открывать зарядное устройство.
→ Запрещается вносить конструктивные изменения.
→ Эксплуатируйте зарядное устройство только в защищенных, сухих помещениях.
→ Защищайте от дождя и не допускайте проникновения влаги.
→ Ни в коем случае не эксплуатируйте зарядное устройство в неблагоприятных условиях окружающей среды (например, горючие газы, растворители, пыль, испарения, сырость).

Рабочее место

→ Обеспечьте необходимое пространство на рабочем месте.
→ Рабочее место должно быть чистым и сухим.

1.4 Использование по назначению

Зарядное устройство предназначено исключительно для зарядки следующих Apex Tool Group литий- ионных аккумуляторов:

• № для заказа 936400РТ
• № для заказа 935377.

1.5 Комплект поставки

Проверить предмет поставки на отсутствие повреждений при транспортировке и соответствие накладной:

1 Зарядное устройство 1 Сетевой кабель Великобритания
1 Сетевой кабель ЕС 1 Руководство по эксплуатации
1 Сетевой кабель Северная Америка

1.6 Транспортировка

Транспортировку и хранение надлежит производить в оригинальной упаковке. Упаковка пригодна для вторичной переработки.

2 Описание продукта

2.1 Общее описание

• Автоматическое распознавание подключенного аккумулятора.
- Автоматическое распознавание заряжаемого аккумулятора гарантирует оптимальные результаты зарядки.
• Автоматическое распознавание неисправного аккумулятора.
- Фаза подзарядки гарантирует максимальное время эксплуатации аккумулятора.
• Визуальный индикатор зарядки
- Защита от перегрузки
- Благодаря широкодиапазонному входу может быть использовано повсеместно.
- Контроль напряжения предотвращает глубокий разряд или короткое замыкание аккумулятора.

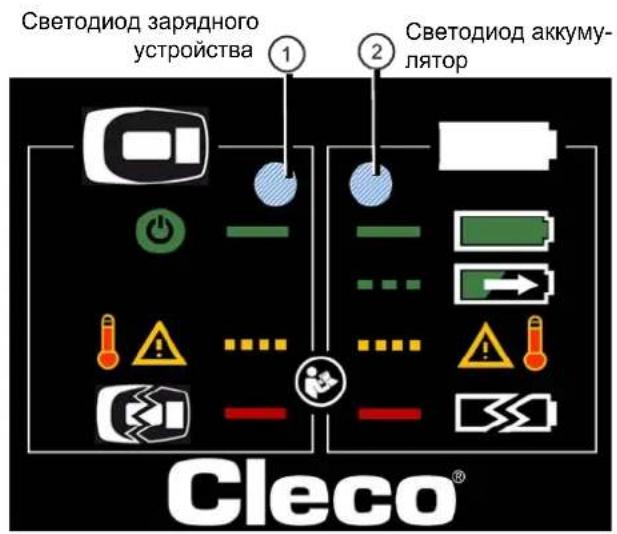

2.2 Светодиодный индикатор

Символ	Цвет светодиода
	Выкл.
	Зеленый
	Оранжевый
	Красный

2.2.1 Сообщения статуса

СветодиодЗарядноеустройство	Символ Статус		СветодиодАккумулятор	Символ Статус
		Выкл.			Выкл. – отсутствуетконтакт с аккумуля-тором
Горит постоянноГ		Питание име-ется	Горит постоянноАУД77		Аккумулятор заря-жен
Мига част ГцО		Неисправностьзарядногоустройства,см. 4 Поискнеисправно-стей,страница 71	Мигает счастотой 1 Гц		Аккумулятор заря-жается
Гори рянноОХН6		'ь,см. 4 Поискнеисправно-стей,страница 71	Мигает счастотой 2 Гц		– Только при 44 В –Неисправность акку-муляторасм. 4 Поиск неис-правностей,страница 71
			Горит постоянноИ		Неисправность акку-муляторасм. 4 Поиск неис-правностей,страница 71

3 Ввод в эксплуатацию

ПРЕДУПРЕ-

ЖДЕНИЕ! Опасность взрыва внешнего аккумулятора

→ Можно заряжать исключительно литий-ионные аккумуляторы Cleco № для заказа 936400РТ или № для заказа 935377. Ни в коем случае не заряжать аккумуляторы или батареи других типов.

→ Подключите зарядное устройство к сети: светодиод ① загорается зеленым светом и говорит о наличии питания.

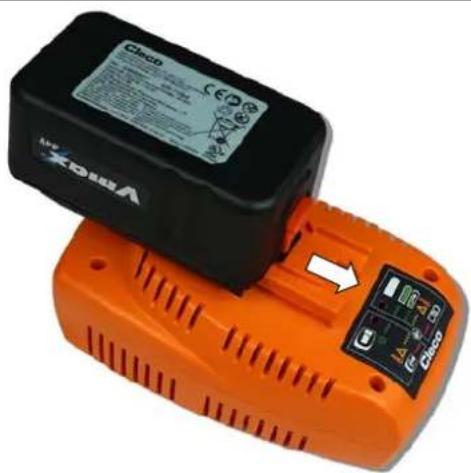

→ Вставьте аккумулятор в зарядное устройство так, чтобы фиксатор надежно защелкнулся.

Светодиод ② мигает зеленым светом и говорит о процессе заряда.

Светодиод ② не должен мигать красным светом перед установкой аккумулятора. Аккумулятор может получить повреждение.

→ Отключите зарядное устройство от сети и прим. через 1 минуту снова подключите.

После успешной зарядки устройство автоматически выключает зарядку. Светодиод ② постоянно горит зеленым светом.

4 Поиск неисправностей

1СветодиодЗарядноеустройство	2СветодиодАккумулятор	Причина	Меры по устранению
		Отсутствует напряже-ние сетиНеисправность сетевого кабеляНеисправность зарядного устройства	→ Проверьте напряжение сети и восстановите.→ Замените сетевой кабель.→ Отправьте зарядное устройство в Sales & Service Center.
		Неисправность зарядного устройства	→ Отправьте зарядное устройство в Sales & Service Center.
		Неисправность аккумулятора	→ Отправьте зарядное устройство в Sales & Service Center.
		Отсутствует контакт с аккумуляторомЗагрязнение контактаНеисправность аккумулятора	→ Вставьте новый аккумулятор.→ Очистите контакты зарядного устройства и аккумулятора.→ Проверьте аккумулятор, при необходимости замените.
		Неисправность зарядного устройства и аккумулятора	→ Не продолжать работу с неисправными приборами!→ Замените зарядное устройство и аккумулятор.→ Отправьте зарядное устройство и аккумулятор в Sales & Service Center.
		Неисправность зарядного устройства: перегрев	→ Никаких действий не требуется:процесс заряда снова автоматически запускается после охлаждения
		– Только при 44 В –Неисправность аккумулятора: перегрев	→ Никаких действий не требуется:процесс заряда снова автоматически запускается после охлаждения
		– Только при 44 В –• Неисправность соединений	→ Вставьте новый аккумулятор→ Очистите контакты зарядного устройстваи аккумулятора.

5 Техническое обслуживание

ОСТО- РОЖНО!

→ Очистку зарядного устройства производить только при отсоединенном сетевом штекере и с помощью сухой салфетки.

→ Не использовать для очистки легковоспламеняющиеся материалы.

→ Обязательным условием безупречной работы зарядного устройства являются чистые контакты зарядного устройства и аккумулятора.

6 Сервисное обслуживание

В случае необходимости ремонта перешлите зарядное устройство в сборе в Sales & Service Center! Ремонт разрешается выполнять только авторизованному персоналу. Вскрытие зарядного устройства ведет к отказу в гарантийном обслуживании.

7 Технические характеристики

Характеристики	Технические характеристики
Напряжение питания	85 ... 270 В~
Частота сети	47 ... 64 Гц
КПД 110 В~	>90 %
	>93 %
Макс. потребляемый ток 110 В~	1 А
	0,5 А
Потребляемая мощность в режиме Stand-By 110 В~	5 Вт
	4 Вт
Номинальное напряжение аккумулятора	44/26 В=
Напряжение окончания зарядки	50,4/29,4 В= ± 1%
Напряжение холостого хода, без аккумулятора	макс. 1 В=
Зарядный ток	макс. 2000 мА ± 10%
Класс защиты	IP30
Масса, без кабеля	0,82 кг
Температура окружающей среды при эксплуатации	+0 ... +40 °C
Относительная влажность воздуха при эксплуатации	0...90 %, без конденсации
Температура хранения	-20 ... +60 °C
Относительная влажность воздуха при хранении	0...80 %, без конденсации
Длительность хранения	100 000 ч
Ожидаемый срок службы	60 000 ч

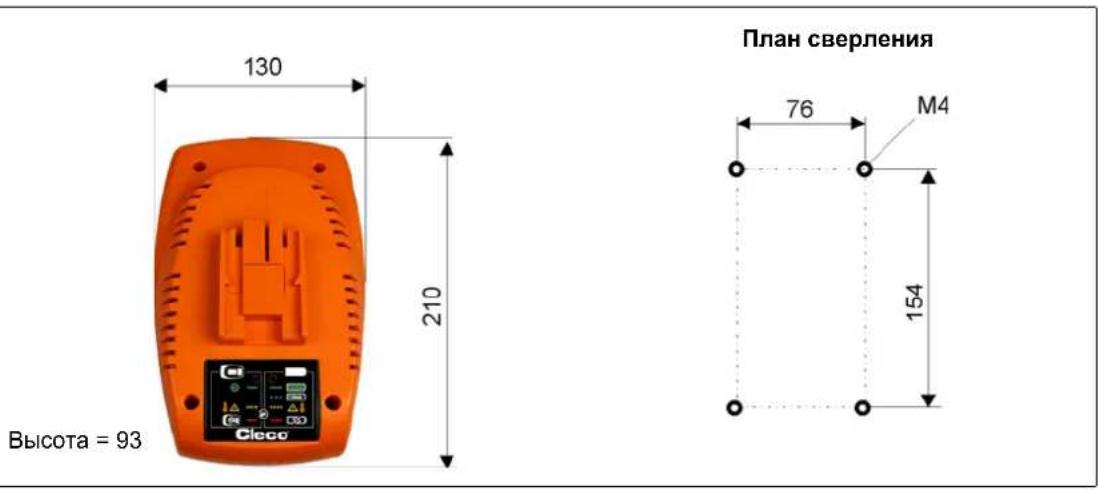

7.1 Габаритные размеры в мм

8 Утилизация

ОСТО- РОЖНО!

Ненадлежащая утилизация может быть опасна для людей и окружающей среды. Компоненты и эксплуатационные материалы зарядного устройства могут представлять опасность для здоровья людей и окружающей среды.

→ Разделите упаковку на составные части и утилизируйте в соответствии с типом.
→ Следуйте местным действующим предписаниям.
→ Зарядное устройство и неисправные / бывшие в использовании аккумуляторы необходимо сдавать в соответствующие пункты приема при производстве или в Sales & Service Center.
→ Не следует утилизировать аккумуляторы с бытовым мусором, бросать их в огонь или жидкости.
