47BCYSB30C3 - Visseuse Cleco - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse sans fil avec chargeur
Marque	Cleco
Modèle	47BCYSB30C3
Tension d'alimentation du chargeur	85-270 VAC, 47-64 Hz
Tension nominale de la batterie	44/26 VDC
Courant de charge max.	2000 mA ±10%
Dimensions du chargeur (L x l x h)	210 x 130 x 93 mm
Poids du chargeur (sans câble)	0,82 kg
Indice de protection	IP30
Température de service	0 à +40 °C
Température de stockage	-20 à +60 °C
Fonctions principales	Charge automatique, identification de batterie, protection contre surcharge, arrêt automatique en fin de charge
Entretien et nettoyage	Nettoyer avec un chiffon sec ; contacter et accu propres ; ne pas utiliser de substances inflammables
Sécurité	Lire les instructions avant usage ; ne pas utiliser de batterie endommagée ; chargeur pour usage intérieur uniquement
Pièces détachées et réparabilité	Batteries compatibles : réf. 936400PT et 935377 ; réparations exclusivement par le service après-vente ; ouverture du chargeur annule la garantie
Informations générales	Notice en français (90 pages) ; fabricant : Apex Tool Group ; recycler l'appareil en fin de vie

FOIRE AUX QUESTIONS - 47BCYSB30C3 Cleco

Quels types de batteries puis-je charger avec ce chargeur ?

Ce chargeur est conçu uniquement pour les batteries lithium-ion Cleco de référence 936400PT et 935377. Ne chargez pas d'autres types d'accumulateurs.

Comment savoir si la batterie est en cours de charge ?

Lorsque la batterie est insérée, la DEL de l'accu (LED ②) clignote en vert pendant la charge. Une fois la charge terminée, elle s'allume en vert fixe.

Que faire si la DEL du chargeur clignote en rouge ?

Un clignotement rouge de la DEL chargeur (LED ①) indique une erreur chargeur. Consultez le chapitre Recherche d'erreurs : vérifiez la tension réseau, le câble d'alimentation ou contactez le service après-vente.

Puis-je utiliser le chargeur à l'extérieur ?

Non, le chargeur doit être utilisé uniquement dans des pièces fermées et sèches, à l'abri de l'humidité et de la pluie, conformément à l'indice de protection IP30.

Comment nettoyer le chargeur ?

Débranchez d'abord la prise secteur. Nettoyez ensuite le chargeur avec un chiffon sec. N'utilisez jamais de substances inflammables ou de liquides.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie est correctement insérée et verrouillée. Nettoyez les contacts du chargeur et de la batterie. Si la DEL de l'accu clignote en rouge, la batterie est peut-être défectueuse et doit être remplacée.

Le chargeur peut-il rester branché en permanence ?

Oui, le chargeur dispose d'une protection contre la surcharge et s'arrête automatiquement en fin de charge. Cependant, pour économiser l'énergie, il est recommandé de le débrancher après utilisation.

Comment éliminer le chargeur ou la batterie usagés ?

Ne jetez jamais les appareils électriques ou les batteries avec les ordures ménagères. Déposez-les dans un point de collecte approprié ou renvoyez-les au service après-vente pour un recyclage respectueux de l'environnement.

Puis-je réparer le chargeur moi-même ?

Non, l'ouverture du chargeur entraîne la perte de la garantie. Toute réparation doit être effectuée exclusivement par un personnel habilité du Sales & Service Center.

Quelle est la tension de sortie du chargeur ?

La tension finale de charge est de 50,4/29,4 V CC (selon le type de batterie) avec une tolérance de ±1%. À vide, la tension ne dépasse pas 1 V CC.

MODE D'EMPLOI 47BCYSB30C3 Cleco

Remarque relative à la protection

Apex Tool Group se réserve le droit de modifier, compléter ou améliorer le document ou le produit sans avertissement préalable. Sans l'autorisation expresse de Apex Tool Group, ce document ne peut être ni dupliqué, ni transposé partiellement ou entièrement sur un autre support de données ou dans une autre langue naturelle ou exploitable par une machine ; ceci sous aucune forme - qu'il s'agisse de procédés électroniques, mécaniques, optiques ou autres.

1 S é c u r i t é

AVERTISSE

MENT!

Lisez toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut avoir pour conséquence un choc électrique, un incendie et/ou des blessures graves.

1.1 Avertissements et remarques

Les avertissements sont précédés d'un terme de signalisation et d'un pictogramme :

• Le terme de signalisation décrit la gravité et la probabilité du danger potentiel.
• Le pictogramme décrit le type de risque.

AVERTISSE

MENT!

Un symbole associé à l'avertissement AVERTISSEMENT prévient d'une situation potentiellement dangereuse pour la santé de personnes. Le non-respect de cet avertissement peut entraîner des blessures extrêmement graves.

PRUDENCE!

Un symbole associé à l'avertissement PRUDENCE prévient d'une situation potentiellement nuisible pour la santé de personnes ou pour l'environnement et le matériel. Le non-respect de cet avertissement peut entraîner des blessures, des dommages matériels ou des dommages sur l'environnement.

Ce symbole identifie les remarques générales.

Elles contiennent des astuces d'utilisation et des informations particulièrement utiles, mais toutefois aucun avertissement de mises en danger.

1.2 Symboles figurant sur le produit

→ Avant l'utilisation, familiarisez-vous avec la signification de ces symboles.

Lire les instructions d'utilisation avant la mise en service.

Recycler systématiquement les appareils électriques usagés.

Fusible à action retardée Fonctionnement uniquement en intérieur

ou dans des établissements fermés

Classe de protection II / protection par une isolation double ou renforcée

Uniquement pour les pays membres de l'UE : Ne pas jeter les appareils électriques avec les ordures ménagères !

Conformément à la directive UE 2002/96/CE, les appareils électriques usés doivent être collectés séparément et recyclés de façon respectueuse de l'environnement.

1.3 Principes d'un travail conforme aux règles de sécurité

PRUDENCE!

Sécurité électrique

→ Ne pas faire fonctionner le chargeur si le boîtier, le câble d'alimentation électrique ou la prise réseau sont endommagés.
→ Ne pas utiliser des accumulateurs endommagés ou des accumulateurs dont la structure a été modifiée. Les accumulateurs endommagés ou modifiés peuvent se comporter de façon imprévisible, pouvant entraîner des incendies, des explosions et/ou des blessures.
→ Ne pas ouvrir le chargeur.
→ Ne pas modifier le chargeur dans sa conception.
→ L'utilisation du chargeur doit se faire dans des pièces fermées et sèches.
→ Protéger le chargeur de l'humidité et de la pluie.
→ Ne faire fonctionner le chargeur en aucun cas dans des conditions ambiantes défavorables (par ex. gaz inflammables, solvants, poussière, vapeurs, humidité).

Poste de travail

→ Veillez à disposer de suffisamment d'espace sur le poste de travail.
→ Veiller à ce que la zone de travail soit propre et sèche.

1.4 Utilisation conforme à l'usage prévu

Le chargeur est exclusivement destiné à charger les accumulateurs au lithium-ions Apex Tool Group suivants :

• Réf. 936400PT
• Réf. 935377

1.5 Fourniture

Vérifier la livraison pour rechercher d'éventuelles avaries survenues au cours du transport et l'intégralité de la fourniture :

1 Chargeur 1 Câble d'alimentation Grande-Bretagne
1 Câble d'alimentation Union européenne 1 Manuel d'utilisation
1 Câble d'alimentation Amérique du Nord

1.6 Transport

Transporter et stocker le chargeur uniquement dans son emballage d'origine. L'emballage est recyclable.

2 Description du produit

2.1 Description générale

• Identification automatique de l'accu raccordé.
• L'identification automatique de l'accu chargé garantit d'excellents résultats de charge.
• Identification automatique de l'accu défectueux.
• La phase de recharge garantit un temps de service optimal des accus.
  • Affichage optique de charge
  • Protection contre la surcharge
• Utilisable dans le monde entier grâce à la plage d'entrée large.
• La surveillance de la tension empêche une décharge profonde ou un court-circuit de l'accu.

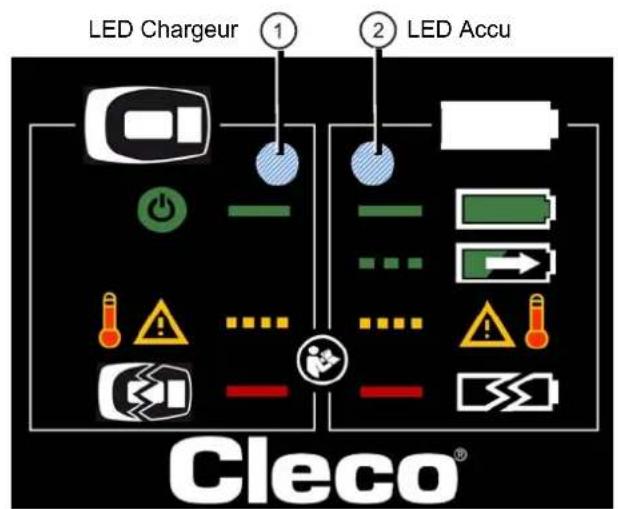

2.2 Témoins DEL

Symbole Farbe LED
	Eteinte
	Vert
	Orange
	Rouge

2.2.1 Statut

LEDChargeur	Symbole Statut		2LEDAccu	Symbole Statut
		Eteinte Eteinte – Aucun contact		avec l'accu
Lumières Alimentation réseau		présente	Lumières Accu est en cours de charge
Clignote à 2 Hz		Erreur chargeur,voir 4 Recherched'erreurs	Clignote à 1 Hz
Lumières CI		tueuxvoir 4 Recherched'erreurs	Clignote à 2 Hz
			Lumières

3 Mise en service

AVERTISSE-

MENT!

Risque d'explosion d'un accu externe

→ Charger uniquement des accus lithium-ions Cleco réf. 936400PT ou réf. 935377. Ne charger en aucun cas d'autres types d'accu ou de batterie.

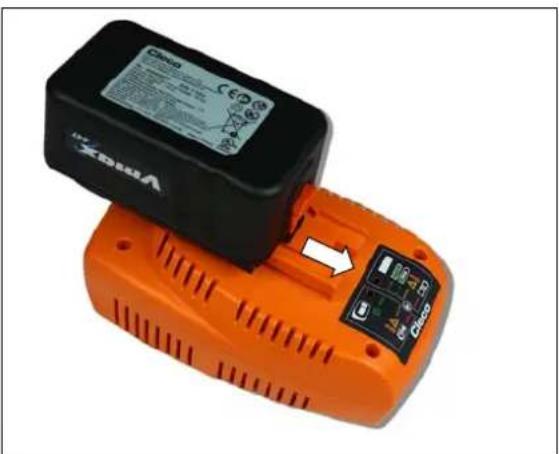

→ Brancher le chargeur sur le secteur : La DEL ① s'allume en vert et indique la présence de courant. → Insérer l'accu dans le chargeur et le verrouiller. La DEL Ⓞignote en vert et indique que la charge est en cours.

La DEL ② ne doit pas clignoter en rouge avant l'insertion de l'accu. L'accu peut être endommagé.

→ Débrancher le chargeur du réseau et le rebrancher après env. 1 minute.

Une fois que la charge est terminée, le chargeur interrompt automatiquement la charge. La DEL ^2 s'allume en vert.

4 Recherche d'erreurs

LEDChargeur	LEDAccu	Error Measure
		• Pas de tension de réseau• Câble de réseau défectueux• Chargeur défectueux	→ Vérifier la tension de réseau et la rétablir.→ Remplacer le câble de réseau.→ Envoyer chargeur à Sales & Service Center.
		• Chargeur défectueux	→ Envoyer chargeur à Sales & Service Center.
		• Accu défectueux	→ Envoyer accu à Sales & Service Center.
		• Aucun contact avec l'accu• Contacts salis• Akku defekt	→ Insérer à nouveau l'accu.→ Nettoyer les contacts du chargeur et de l'accu.→ Vérifier l'accu et, si besoin, est le remplacer
		• Chargeur + accu défectueux	→ Ne continuer pas à travailler avec l'équippe-ment defectueux.→ Remplacer chargeur + accu.→ Envoyer chargeur + accu à Sales & Service Center.
		• Erreur chargeur:La température est trop élevée	→ Aucune action est nécessaire:Le processus de charge démarre automatiquement après refroidissement.
		– Seulement à 44 V–La température est trop élevée	→ Aucune action est nécessaire:Le processus de charge démarre automatiquement après refroidissement.
		– Seulement à 44 V –• Erreur communication	→ Insérer à nouveau l'accu.→ Nettoyer les contacts du chargeur et de l'accu.

5 Maintenance

PRUDENCE!

→ Nettoyer le chargeur uniquement avec un chiffon sec et quand la prise secteur est débranchée.
→ Ne pas utiliser des substances facilement inflammables pour le nettoyage.
→ Pour garantir un fonctionnement parfait du chargeur, veiller à ce que les contacts du chargeur et de l'accu soient exempts de salissures.

6 Service après-vente

Pour toute réparation, envoyer le chargeur complet à Sales & Service Center ! Une réparation ne peut être réalisée que par du personnel habilité. L'ouverture du chargeur entraîne la perte de la garantie.

7 Caractéristiques techniques

Caractéristiques Caractéristiques
Tension d'alimentation 85 ... 270 VAC
Fréquence du réseau 47 ... 64 Hz
Rendement 110 V C.A.	>90 %
230 V C.A.	>93 %
Courant d'alimentation max. 110 V C.A.	1 A
230 V C.A.	0,5 A
Dissipation en veille 110 V C.A.	5 W
230 V C.A.	4 W
Tension nominale de l'accu 44/26 VDC
Tension finale de charge 50,4/29,4 29,0 V C.C.	±1 %
Tension à vide, sans accu max. 1 V c.c.
Courant de charge	max. 2 000 mA ±10 %
Indice de protection	IP30
Poids, sans câble 0,82 kg
Température ambiante en service	0 ... +40 °C
Humidité relative en service	0 ... 90 %, sans condensation
Température de stockage	-20 ... +60 °C
Humidité relative, stockage	0 ... 80 %, sans condensation
Durée de vie, stockage	100.000 h
Durée de vie, en service	60 000 h

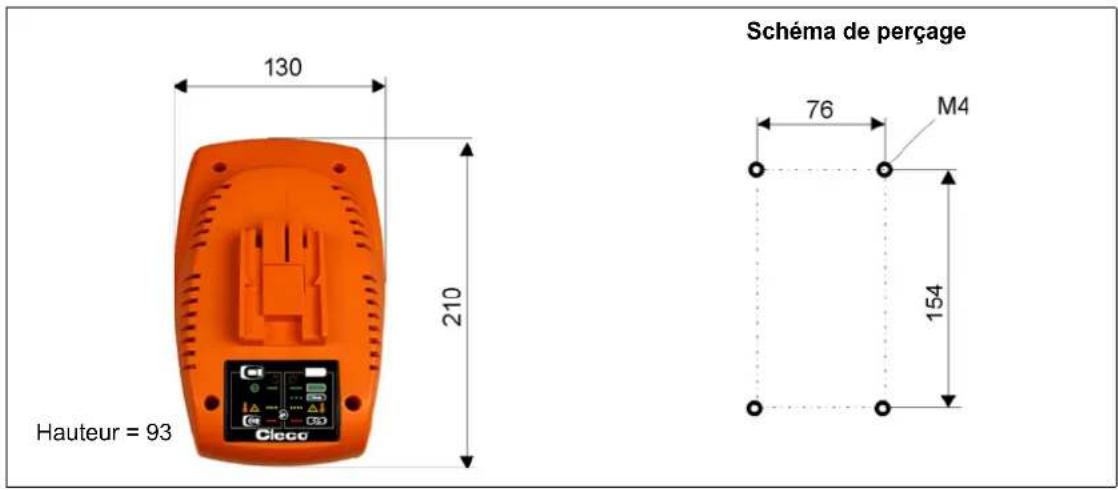

7.1 Dimensions en mm

8 Elimination

PRUDENCE!

Situation nuisible pour les personnes et l'environnement en raison d'une élimination non correcte. Les composants et les moyens auxiliaires du chargeur comportent des risques pour la santé et l'environnement.

→ Triez les composants de l'emballage et mettez-les au rebut séparément.
→ Respectez les directives locales en vigueur.

→ Déposer le chargeur et les accus défectueux / usagés au point de collecte de l'entreprise ou chez Sales & Service Center.

→ Ne jamais jeter les accus dans les ordures ménagères, au feu ou dans des liquides.
