T23C350MA - Монитор SAMSUNG - Бесплатное руководство пользователя

Тип продукта	Светодиодный монитор
Бренд	Samsung
Модель	T23C350MA
Размер экрана	23 дюйма
Разрешение	1920 x 1080 пикселей (Full HD)
Питание	100-240 В переменного тока, 50/60 Гц
Потребляемая мощность (типовая)	30 Вт
Подключение	HDMI (x2), D-Sub, Компонентный, AV, Антенна
Основные функции	Пульт ДУ, OSD, Media Play, PIP, Спортивный режим
Подставка	Съемная, простая установка
Совместимость VESA	Не указано
Вес	Не указано
Размеры (с подставкой)	Не указано
Уход и чистка	Отключать перед чисткой; использовать мягкую сухую ткань
Безопасность	Не подвергать воздействию влаги; использовать одобренный сетевой адаптер
Запчасти и ремонтопригодность	Обратиться в службу поддержки Samsung
В комплекте	Пульт ДУ (батарейки AAA x2), кабель питания, кабель D-Sub, адаптер, краткое руководство по установке, руководство по безопасности
Гарантия	Обратиться к прилагаемой гарантийной карте
Общая информация	Инструкция доступна на нескольких языках; используйте меню OSD для начальной настройки

Часто задаваемые вопросы - T23C350MA SAMSUNG

Как включить монитор Samsung T23C350MA?

Нажмите кнопку Power на пульте ДУ или на контроллере, расположенном на задней панели монитора. Убедитесь, что кабель питания подключен.

Как изменить источник входного сигнала?

Нажмите кнопку SOURCE на пульте ДУ. Появится экран выбора источника. Выберите нужный источник (TV, PC, HDMI1/DVI, HDMI2, AV, Компонент) с помощью клавиш направления, затем нажмите Ввод.

Что делать, если экран остается черным?

Проверьте подключение кабелей питания и видео. Убедитесь, что источник сигнала включен. Попробуйте изменить источник входного сигнала. Если проблема не устранена, перезагрузите монитор и подключенное устройство.

Пульт ДУ не работает. Что делать?

Замените батарейки на новые (тип AAA), соблюдая полярность (+/-). Протрите линзу пульта ДУ. Направьте его прямо на датчик монитора с расстояния от 1,5 до 1,8 м.

Как подключить компьютер к монитору?

Используйте кабель HDMI или D-Sub (VGA). Подключите один конец к компьютеру, другой к монитору. Выберите соответствующий источник (PC или HDMI1/DVI) с помощью пульта ДУ.

Как подключить DVD- или Blu-ray-плеер?

Подключите плеер к монитору с помощью кабеля HDMI, Компонент или AV. Убедитесь, что выходы плеера соответствуют входам монитора. Выберите соответствующий источник (HDMI, AV или Компонент) в меню выбора источника.

Как отрегулировать громкость?

Используйте кнопки Громкость + и Громкость - на пульте ДУ. Также можно использовать контроллер на мониторе, перемещая его вбок при включенном мониторе.

Как получить доступ к меню OSD?

Нажмите кнопку MENU на пульте ДУ. Используйте клавиши направления для навигации и Ввод для подтверждения. Также можно использовать контроллер монитора, кратковременно нажав на него, чтобы отобразить меню функций.

Как установить подставку монитора?

Прикрепите соединитель подставки к основанию, затем вставьте сборку в соответствующее гнездо на задней панели монитора. При необходимости затяните винт. Для получения дополнительных сведений обратитесь к краткому руководству по установке.

Где можно скачать полное руководство пользователя?

Перейдите на сайт www.samsung.com, раздел «Поддержка». Найдите модель T23C350MA и скачайте руководство в формате PDF. Также можно использовать QR-код, указанный в бумажной инструкции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T23C350MA SAMSUNG

Прилагаемые принадлежности

Убедитесь, что следующие принадлежности входят в комплект поставки светодиодного телевизора.

Цвет и форма изделия могут различаться в зависимости от модели.

Пульт дистанционного управления и батареи (AAA x 2)
☐ Гарантийный талон, инструкция по технике безопасности и краткое руководство по установке
□ Кабель питания
☐Компакт-диск с программными драйверами

□ Кабель D-Sub

□ Адаптер

Основание подставки

Соединительный элемент подставки

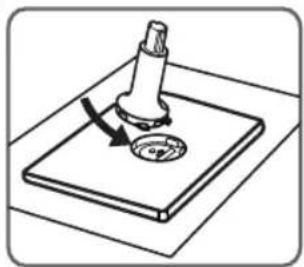

Установка подставки

1

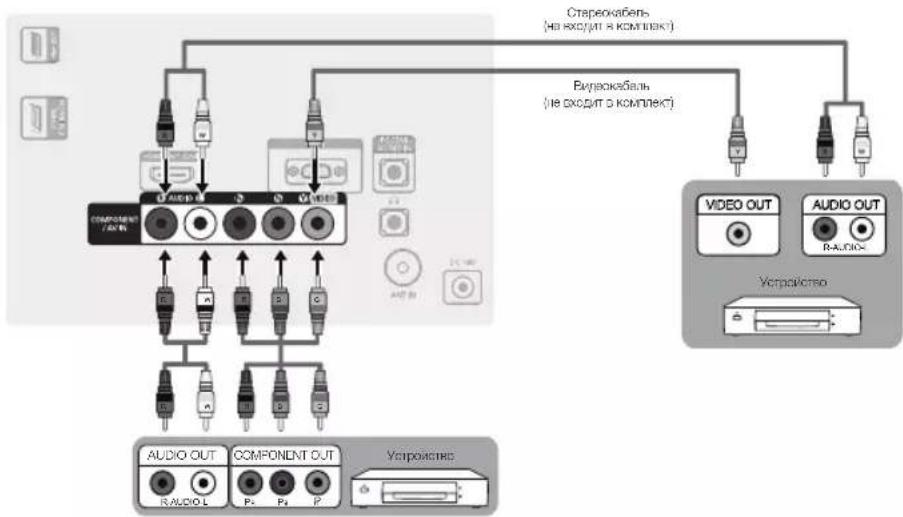

Подключение к устройству AV

Цвет и форма изделия могут различаться в зависимости от модели.


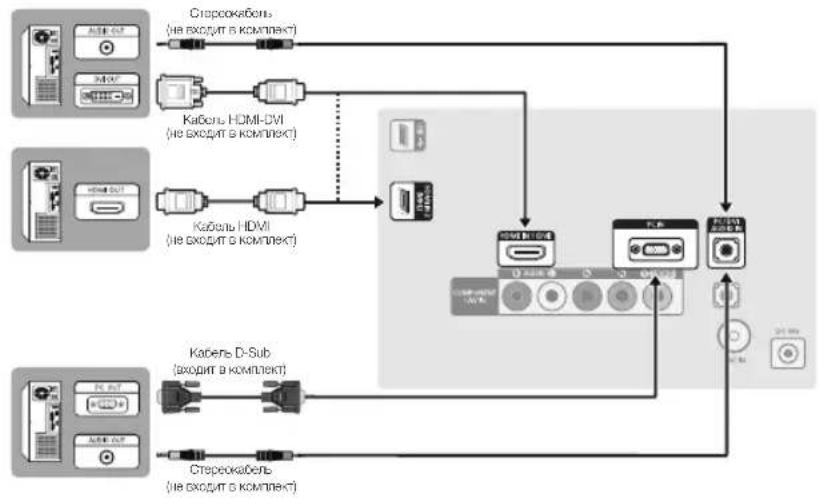

Подключение к компьютеру

Цвет и форма изделия могут различаться в зависимости от модели.


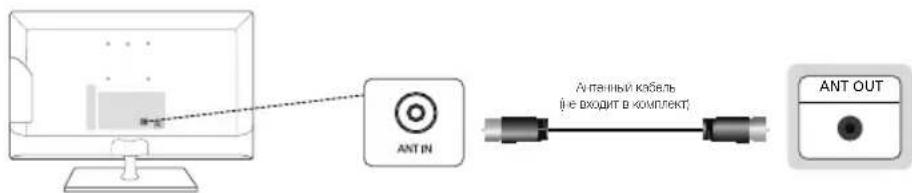

Подключение к антенне

При первом включении светодиодного телевизора основные параметры настраиваются автоматически.

Предварительная установка: подсоединение кабеля питания и антенны.

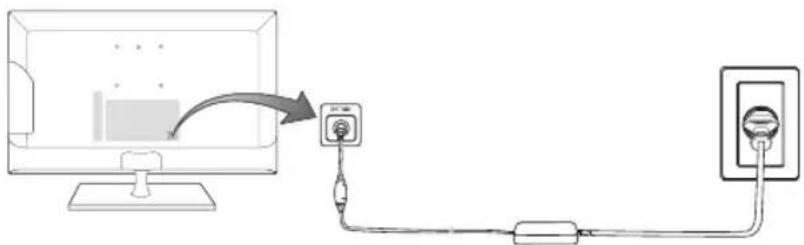

Подключение питания

«Внешний вид меню может различаться в зависимости от модели.

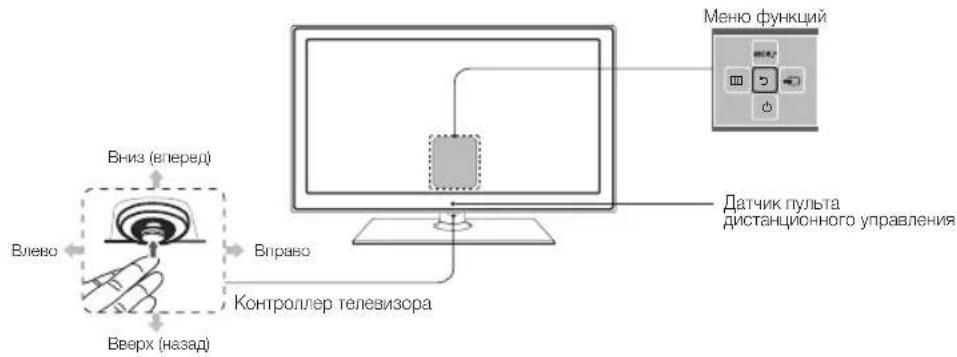

Обзор панели управления

Цвет и форма изделия могут различаться в зависимости от модели.

Включение питания	Включение телевизора нажатием кнопки контроллера, если телевизор находится в режиме ожидания.
Регулировка громкости	Настройка громкости путем нажатия контроллера из стороны в сторону при включенном питании.
Выбор канала Выбор канала путем перемещения контроллера назад-вперед при включенном питании.
Использование менюфункций	Для просмотра и использования меню функций нажмите и отпустите контроллер при включенном питании. Чтобы закрыть меню функций, нажмите и отпустите контроллер снова.
Выбор МЕНЮIII	Когда на экране отображается меню функций, выберитеМЕНЮIII, переместив контроллер влево. Стобразится экранное меню. Выберите параметр, переместив контроллер вправо. Чтобы выбрать дополнительные параметры, перемещайте контроллер вправо-влево или назад-вперед. Чтобы изменить настройку параметра, выберите его и нажмите контроллер.
Выбор MEDIA.P	При отображении на экране меню функций выберитеMEDIA.P путем перемещения контроллера назад. Появится экранMEDIA.P. Выбор приложения путем перемещения контроллера с последующим нажатием на кнопку контроллера.
Настройка параметра Источник☐	При отображении на экране меню функций откройтеИсточник☐, нажав контроллер вправо. Появится экранИсточник. Чтобы выбрать источник, перемещайте контроллер назад-вперед. Выделив нужный источник, нажмите контроллер.
Выключить питание(oint)	При отображении на экране меню функций выберитеВыключить питание(oint), потянув контроллер вперед, затем нажмите его.

Чтобы закрыть экран Меню, MEDIA.P или Источник, нажмите и удерживайте контроллер более 1 секунды.
При выборе функции с помощью перемещения контроллера в направлении вперед/назад/влево/вправо не нажимайте на контроллер. Если сначала нажать на контроллер, перемещение вперед/назад/влево/вправо выполнено не будет.

Настройка

При первом включении телевизора появляется диалог начальной настройки.

Следуя инструкциям на экране, выполните исходную настройку, в том числе выбор языка меню, выбор страны, выбор источника канала, поиск каналов и пр.

На каждом этапе можно сделать выбор или пропустить данный шаг.

Пользователи могут выполнить эту процедуру позже в меню Система > Настройка.

Русский

Переключение источника входных сигналов

Источник

Когда во время использования изделия вы захотите посмотреть фильм с проигрывателя дисков DVD или Blu-ray или захотите переключиться на приемник кабельного или спутникового телевидения, вам потребуется изменить источник сигналов.

TB / ПК / HDMI 1/DVI / HDMI 2 / AV / Компонент

1. Нажмите кнопку SOURCE → на пульте дистанционного управления. Появится экран выбора источника.

2. Выберите требуемый внешний источник входного сигнала.

Экран Источник вызывается также нажатием кнопки SOURCE → на пульте дистанционного управления.

Можно выбрать только внешние устройства, подключенные к изделию. В отображающемся списке Источник подключенные источники входных сигналов будут выделены.

В режиме Источник параметры TV и ПК всегда активны.

Правила использования параметра Редактир. назв.

Редактир. назв. позволяет соотнести название устройства с источником входных сигналов. Чтобы получить доступ к параметру Редактир. назв., откройте меню Сервис, когда отобразится список Источник. Следующие варианты выбора отображаются в разделе Редактир. назв.:

VCR / DVD / Кабельн. прист. / Спутн. прист. / PVR / AV ресивер / Игра / Камера / ПК / DVI PC / Устройства DVI / TB / IP TB / Blu-ray / HD DVD / DMA: выберите входное гнездо, затем в отображенном списке выберите имя устройства, подключенного к этому гнезду.

Вели вы подключаете ПК к порту HDMI IN 1 (DVI) с помощью HDMI-кабеля, укажите ПК для входа HDMI 1/DVI в диалоге Редактир. назв..

Если вы подключаете ПК к порту HDMI IN 1 (DVI) с помощью кабеля HDMI-DVI, укажите DVI PC-HDMI 1/DVI в диалоге Редактир. назв..

Вели к порту HDMI IN 1 (DVI) через кабель HDMI-DVI подключается устройство AV, укажите Устройства DVI-HDMI 1/DVI в диалоге Редактир. назв..

Сведения

Просмотр подробной информации о канале на телевизоре или выбранном внешнем устройстве.

Обновить

Если в списке Источник внешние устройства не отображаются, откройте меню Сервис, выберите Обновить, а затем выполните поиск подключенных устройств.

Эта функция доступна, только при включенной функции Anynel+.

Русский

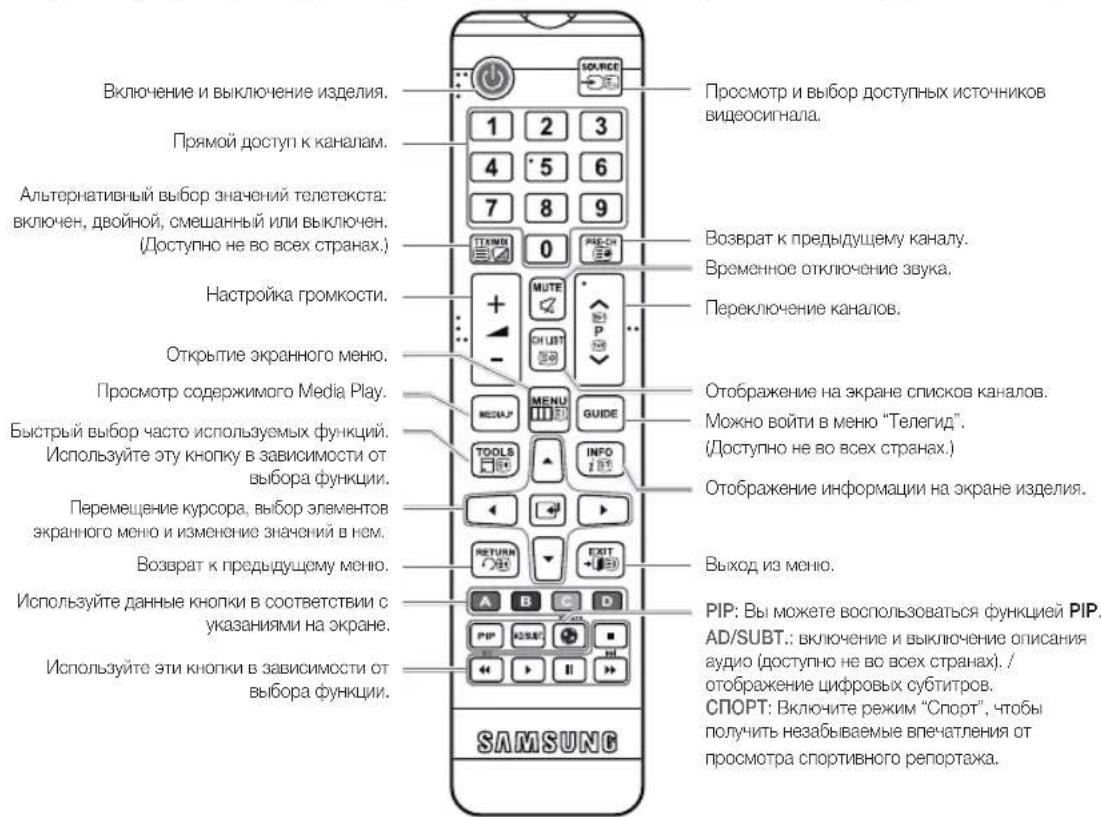

Обзор пульта дистанционного управления

Это специальный пульт дистанционного управления для слабовидящих людей. На кнопках переключения каналов и цифо имеются точки Брайля.

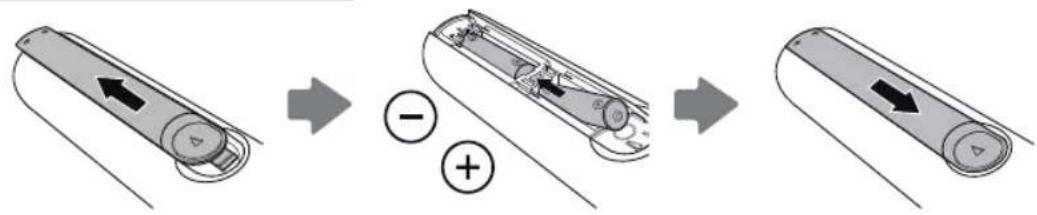

Установка батарей (размер батарей: AAA)

Поиск и устранение неполадок

При возникновении вопросов, связанных с работой LED-дисплея, сначала просмотрите следующий список. Если ни один из перечисленных советов не поможет устранить неисправность, посетите веб-страницу www.samsung.com и выберите пункт "Поддержка" или обратитесь в операторский центр, адрес которого указан на задней обложке данного руководства.

Проблемы Способы устранения и пояснения
Изделие не включается.	Проверьте надежность подключения кабеля питания к сетевой розетке и изделию.Проверьте исправность сетевой розетки.Попробуйте нажать кнопку на изделии, чтобы исключить вероятность неисправности пульта дистанционного управления. Если изделие включится, обратитесь к пункту «Пульт дистанционного управления не работает» ниже.
Отсутствует изображение/видео.	Проверьте кабельное соединение. Отсоедините и подсоедините все кабели, ведущие к изделию и внешним устройствам.Убедитесь, что тип видеовыхода внешнего устройства (приставка кабельного/спутникового ТВ, проигрыватель дисков DVD или Blu-ray и т. д.) соответствует типу входа телевизора. Например, если на внешнем устройстве используется выход HDMI, его следует подключить к входу HDMI на изделии.Убедитесь, что подсоединенные устройства включены.Выберите необходимый источник входного сигнала.Перезагрузите подключенное устройство, отсоединив и снова подсоединив его кабель питания.
Пульт дистанционного управления не работает.	Замените батареи в пульте дистанционного управления. Убедитесь, что батареи установлены с правильной полярностью (+/-).Почистите окно передачи сигнала датчика, расположенное на пульте дистанционного управления.Попробуйте направить пульт дистанционного управления непосредственно на изделие с расстояния 1,5-2 м.
Невозможно включить или выключить изделие или отрегулировать громкость с помощью пульта дистанционного управления приставки кабельного ТВ/видеоприставки.	Запрограммируйте пульт дистанционного управления кабельного ТВ/видеоприставки, чтобы использовать его для управления изделием. Код изделия SAMSUNG указан в руководстве для приставки кабельного ТВ/видеоприставки.

• Оптимальные условия использования светодиодного телевизора достигаются путем обновления микропрограммы с веб-узла (samsung.com → Поддержка → Загрузки) через USB.
