T23C350MA - Moniteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Écran LED de 23 pouces, résolution Full HD (1920 x 1080), temps de réponse de 5 ms, luminosité de 250 cd/m², angle de vision de 170° horizontal et 160° vertical.
Connectivité	Ports HDMI, VGA, et entrée audio.
Utilisation	Idéal pour un usage domestique et professionnel, compatible avec divers systèmes d'exploitation.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, consulter le service après-vente agréé.
Sécurité	Respecter les consignes de sécurité électrique, ne pas exposer à l'humidité, utiliser sur une surface stable.
Informations générales	Poids : 3,5 kg, dimensions : 54,2 x 39,3 x 18,4 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - T23C350MA SAMSUNG

Pourquoi mon moniteur Samsung T23C350MA ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également d'utiliser une autre prise électrique.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez le bouton Menu sur le moniteur pour accéder aux paramètres d'affichage. Vous pouvez ajuster la luminosité et le contraste dans le menu 'Image'.

Mon moniteur affiche une image floue, que faire ?

Assurez-vous que la résolution de l'affichage est correctement configurée sur votre ordinateur. La résolution recommandée pour le T23C350MA est de 1920x1080.

Comment connecter mon moniteur à un ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Assurez-vous de sélectionner la bonne source d'entrée sur le moniteur.

Mon moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Vérifiez que le câble est correctement connecté aux deux appareils. Essayez de changer le port de connexion ou de redémarrer l'ordinateur.

Comment activer le mode économie d'énergie sur mon moniteur ?

Accédez au menu OSD, sélectionnez 'Paramètres', puis activez l'option 'Mode Économie d'énergie'.

Est-ce que je peux régler l'angle de vue de mon moniteur ?

Oui, le Samsung T23C350MA dispose d'un support inclinable pour ajuster l'angle de vue selon vos préférences.

Comment réinitialiser mon moniteur aux paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Réinitialiser' et confirmez la réinitialisation aux paramètres d'usine.

Y a-t-il des mises à jour de firmware disponibles pour mon moniteur ?

Visitez le site officiel de Samsung pour vérifier les mises à jour de firmware disponibles et suivez les instructions pour les installer.

Mon moniteur a des pixels morts, que faire ?

Contactez le support client de Samsung pour obtenir des conseils sur la garantie et les options de réparation ou de remplacement.

MODE D'EMPLOI T23C350MA SAMSUNG

Vérifiez que les éléments suivants sont fournis avec votre écran LED.
La couleur et la forme du produit peuvent varier en fonction du modèle.

□Télécommande et piles (AAA x 2)

Carte de garantie / Manuel de sécurité / Guide d'installation rapide

□ Cordon d'alimentation

□CD d'installation du pilote

Câble D-Sub

Adaptateur

Base du pied

□ Connecteur du pied

Installation du pied

1

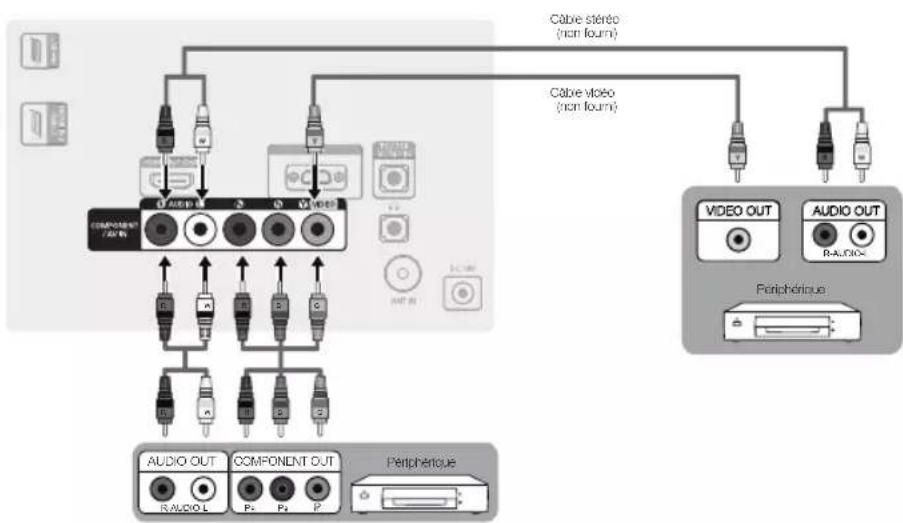

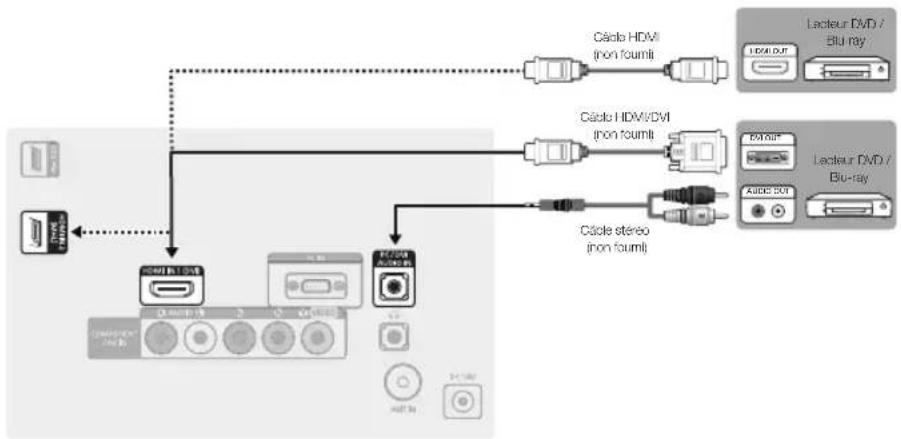

Connexion à un périphérique AV

La couleur et la forme du produit peuvent varier en fonction du modèle.

Français

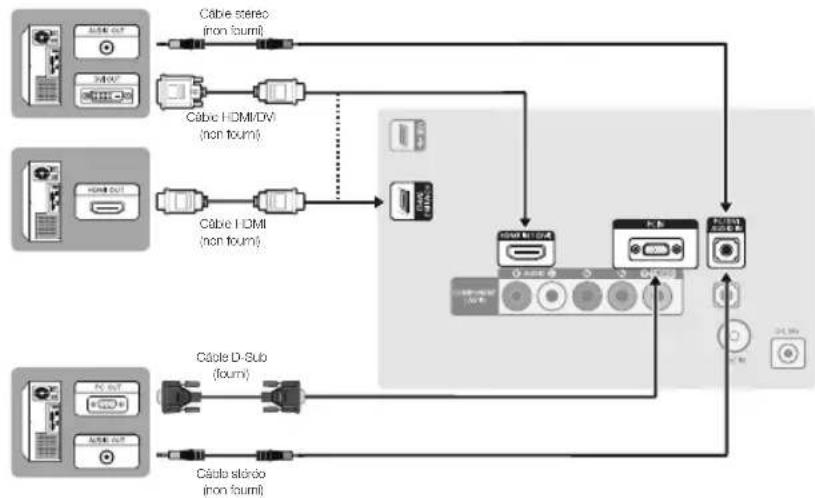

Connexion à un ordinateur

La couleur et la forme du produit peuvent varier en fonction du modèle.

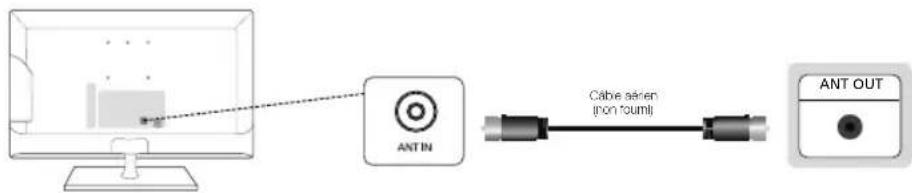

Raccordement à une antenne

Lorsque vous allumez l'écran LED pour la première fois, des réglages de base s'effectuent de manière automatique.

Préréglage : connexion du câble d'alimentation et de l'antenne.

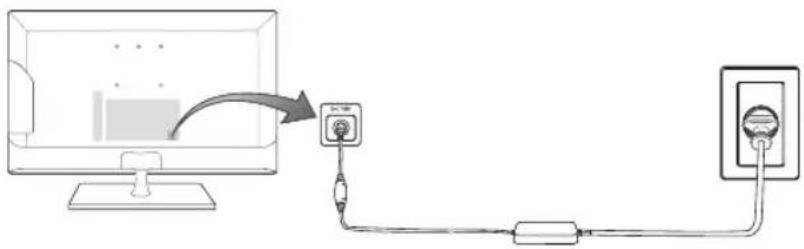

Branchement de l'alimentation

*est possible que l'image varie en fonction du modèle.

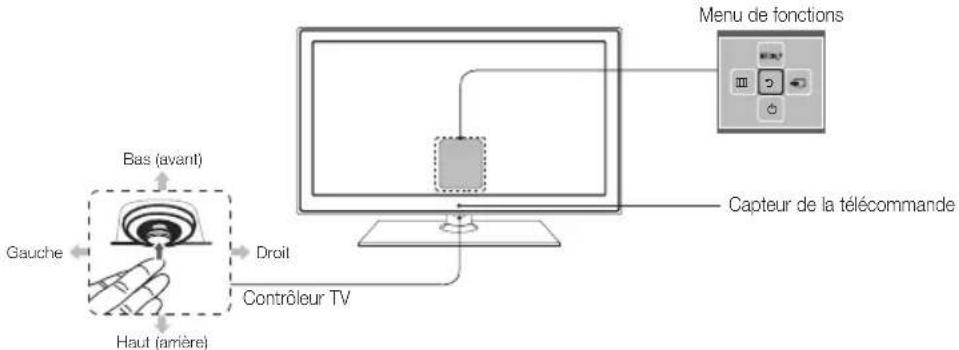

Présentation du panneau de configuration

La couleur et la forme du produit peuvent varier en fonction du modèle.

Menu de fonctions Capteur de la télécommande Bas (avant) Gausche Droil Contrôleur TV Haut (arrière)

Mise sous tension	Mettez le téléviseur sous tension en appuyant sur le contrôleur lorsque le téléviseur est en mode veille.
Réglage du volume	Permet de régler le volume en déplaçant le contrôleur d'un côté à l'autre lorsque le téléviseur est sous tension.
Sélection d'une chaîne	Sélectionnez une chaîne en déplaçant le contrôleur d'avant en arrière lorsque le téléviseur est sous tension.
Utilisation dumenu de fonctions	Pour afficher et utiliser le menu Fonctions, appuyez brièvement sur le contrôleur lorsque le téléviseur est sous tension. Pour fermer le menu Fonctions, appuyez de nouveau brièvement sur le contrôleur.
Sélection du MENU	Une fois le menu Fonctions visible, sélectionnez le MENU en déplaçant le contrôleur vers la gauche. Le menu OSD (affichage à l'écran) s'affiche. Sélectionnez une option en déplaçant le contrôleur vers la droite. Pour faire d'autres sélections, déplacez le contrôleur vers la droite ou la gauche, ou d'avant en arrière. Pour modifier un paramètre, sélectionnez-le, puis appuyez sur le contrôleur.
Sélection de MEDIA.P	Une fois le menu Fonctions visible, sélectionnez MEDIA.P en déplaçant le contrôleur vers l'arrière. L'écran principal de MEDIA.P s'affiche. Sélectionnez une application en déplaçant le contrôleur, puis en appuyant sur celui-ci.
Réglage de la Source	Une fois le menu Fonctions visible, sélectionnez la Source en poussant le contrôleur vers la droite. L'écran Source apparaît. Pour sélectionner une source, déplacez le contrôleur d'avant en arrière. Lorsque la source que vous voulez est en surbrillance, appuyez sur le contrôleur.
Eteindre	Une fois le menu Fonctions visible, sélectionnez Eteindre en tirant le contrôleur vers l'avant, puis appuyez sur celui-ci.

Pour fermer le Menu, MEDIA.P ou Source, appuyez sur le contrôleur pendant plus d'une seconde.
En sélectionnant la fonction en déplaçant le contrôleur vers l'avant/l'arrière/la gauche/la droite, veillez à ne pas appuyer sur le contrôleur. Si vous appuyez dessus d'abord, vous ne pourrez pas l'utiliser pour vous déplacer vers l'avant/l'arrière/la gauche/la droite.

Configuration

La boîte de dialogue de configuration initiale s'affiche lorsque le téléviseur est activé pour la première fois.

Suivez les instructions à l'écran pour terminer la procédure de configuration initiale, y compris le choix de la langue des menus, le choix du pays, le choix de la source de chaînes, la recherche des chaînes, etc.

A chaque étape, faites votre choix ou passez l'étape.

Les utilisateurs peuvent exécuter manuellement cette procédure ultérieurement dans le menu Système > Configuration.

Français

Changement de la source d'entrée

Source

Lorsque vous utilisez votre produit et que vous voulez regarder un film sur votre lecteur DVD ou Blu-ray, ou basculer vers votre décodeur câble ou récepteur satellite (boîtier décodeur), vous devez changer la source.

TV / PC / HDMI1/DVI / HDMI2 / AV / Composant

1. Appuyez sur le bouton SOURCE ➕ de votre télécommande. L'écran Source apparaît.

2. Sélectionnez la source d'entrée externe de votre choix.

Vous pouvez aussi accéder à l'écran Source en sélectionnant le bouton SOURCE → sur la télécommande.

Vous pouvez uniquement choisir des périphériques externes connectés au produit. Les entrées connectées sont mises en surbrillance dans la liste Source.

Dans la Source, TV, et PC sont toujours activés.

Instructions d'utilisation de Modif. Nom

Modif. Nom vous permet d'associer un nom de périphérique à une source d'entrée. Pour accéder à Modif. Nom, ouvrez le menu Outils lorsque la liste Source est affichée. Les sélections suivantes apparaissent sous Modif. Nom :

Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA: sélectionnez une prise de sortie, puis choisissez le nom du périphérique connecté à cette prise dans la liste qui apparaît.

2) Dorsque vous connectez un ordinateur au port HDMI IN 1 (DVI) avec un câble HDMI, attribuez PC à HDMI1/DVI dans Modif. Nom.

Dorsque vous connectez un ordinateur au port HDMI IN 1 (DVI) avec un câble HDMI vers DVI, attribuez DVI PC à HDMI1/DVI dans Modif. Nom.

^2 Dorsque vous connectez un périphérique AV au port HDMI IN 1 (DVI) avec un câble HDMI vers DVI, attribuez Périph. DVI à HDMI1/DVI dans Modif. Nom.

Informations

Vous pouvez voir des informations détaillées sur la chaîne sur le téléviseur ou le périphérique externe sélectionné.

Rafraîchir

Si les périphériques externes ne s'affichent pas dans la liste Source, ouvrez le menu Outils, sélectionnez Rafraîchir, puis recherchez les périphériques connectés.

Cette fonction n'est disponible que si la fonction Anynet+ est activée.

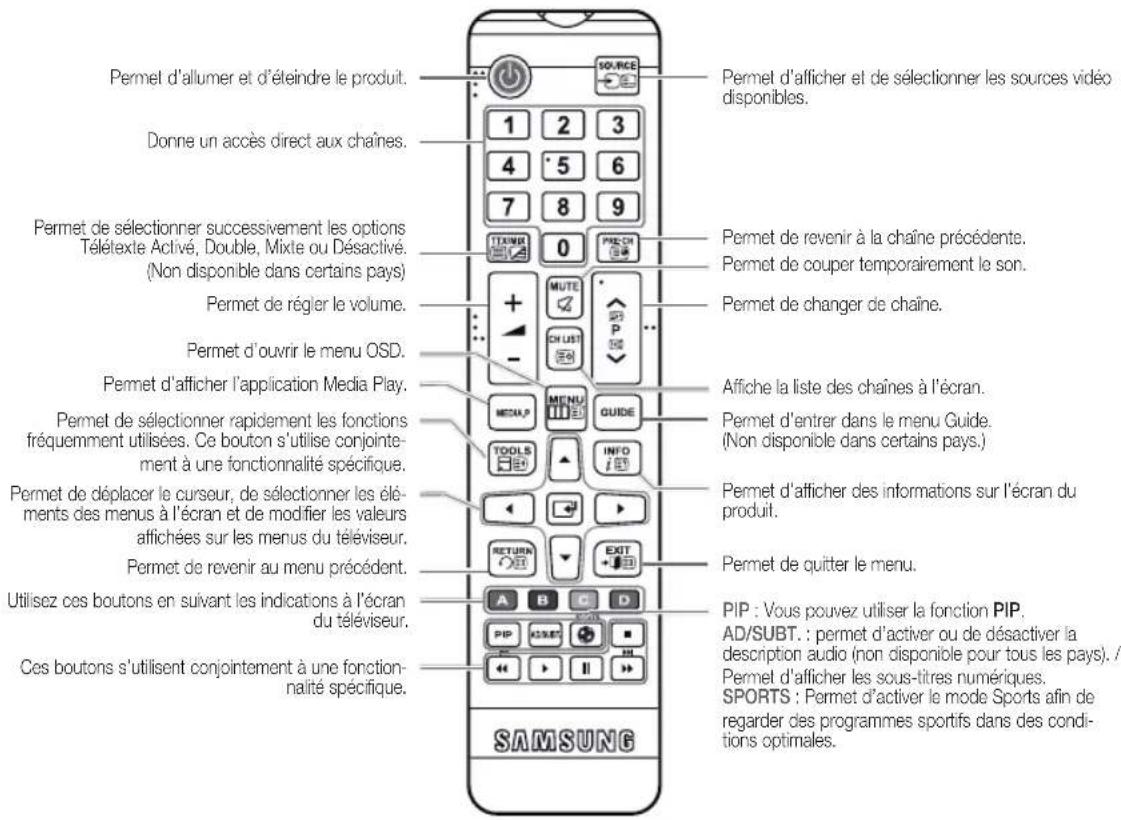

Présentation de la télécommande

Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les touches de chaînes et de volume.

Permet d'allumer et d'éteindre le produit. Donne un accès direct aux chaînes. Permet de sélectionner successivement les options Télétexte Activé, Double, Mixte ou Désactivé. (Non disponible dans certains pays) Permet de régler le volume. Permet d'ouvrir le menu OSD. Permet d'afficher l'application Media Play. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Ce bouton s'utilise conjointement à une fonctionnalité spécifique. Permet de déplacer le curseur, de sélectionner les éléments des menus à l'écran et de modifier les valeurs affichées sur les menus du téléviseur. Permet de revenir au menu précédent. Utilisez ces boutons en suivant les indications à l'écran du téléviseur. Ces boutons s'utilisent conjointement à une fonctionnalité spécifique. SAMSUNG 1 2 3 4 5 6 7 8 9 10 0 PRE-CH + MUTE - CHUST Affiche la liste des chaînes à l'écran. Permet d'entrer dans le menu Guide. (Non disponible dans certains pays.) Permet d'afficher des informations sur l'écran du produit. Permet de quitter le menu. PIP : Vous pouvez utiliser la fonction PIP, AD/SUBT. : permet d'activer ou de désactiver la description audio (non disponible pour tous les pays). / Permet d'afficher les sous-titres numériques. SPORTS : Permet d'activer le mode Sports afin de regarder des programmes sportifs dans des conditions optimales.

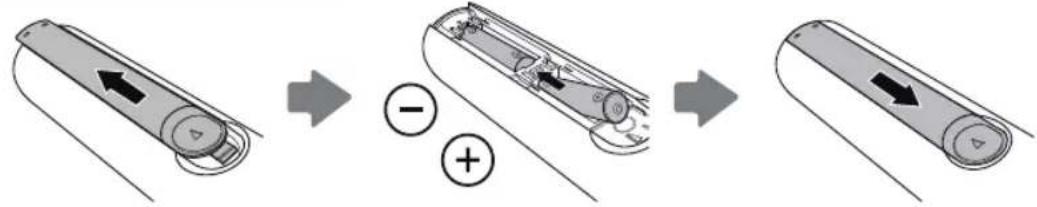

Installation des piles (type de pile : AAA)

Résolution des problèmes

Pour toute question sur le moniteur LED, reportez-vous en premier lieu à cette liste. Si aucun des conseils de dépannage ne s'applique, rendez-vous sur le site "www.samsung.com" et cliquez sur Assistance ou contactez le centre d'appels indiqué sur la quatrième de couverture de ce manuel.

Problèmes Solutions et explications
Le produit ne s'allume pas.	Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le produit.Vérifiez que la prise murale est opérationnelle.Essayez d'appuyer sur le boutondu produit pour vous assurer que le problème n'est pas dû à la télécommande. Si le produit s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.
Aucune image/vidéo n'est affichée.	Vérifiez les connexions des câbles. Débranchez et rebranchez tous les câbles reliés au produit et aux périphériques externes.Réglez les sorties vidéo de vos périphériques externes (décodeur câble/satellite, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée de l'appareil. Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du produit.Vérifiez que les appareils connectés sont sous tension.Veillez à sélectionner la bonne source d'entrée.Redémarrez le périphérique connecté en débranchant puis rebranchant son câble d'alimentation.
La télécommande ne fonctionne pas.	Remplacez les piles de la télécommande. Assurez-vous que la polarité (+/-) des piles est respectée.Nettoyez la lentille de la télécommande.Essayez de dinger directement la télécommande vers le produit à une distance de 1,5 à 1,8 m.
La télécommande du décodeur câble/boîtier décodeur ne permet pas d'allumer ou d'éteindre le produit, ni de régler le volume.	Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le produit. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du produit SAMSUNG.

• Vous pouvez maintenir votre écran LED dans des conditions optimales en le mettant à niveau avec le dernier micro logiciel (samsung.com → Support → Downloads) par le biais d'un périphérique USB.
