Тип продукта	Светодиодный монитор ТВ 24 дюйма со встроенным ТВ-ресивером
Бренд	Samsung
Модель	T24C350AR
Размер экрана	24 дюйма (диагональ)
Разрешение	1920 x 1080 пикселей (Full HD)
Размеры с подставкой (Ш x В x Г)	Приблизительно 55,5 x 40,5 x 18,5 см
Вес с подставкой	Приблизительно 3,5 кг
Питание	100-240 V CA, 50/60 Hz
Энергопотребление	Приблизительно 30 Вт (типичное), менее 0,5 Вт в режиме ожидания
Подключение	HDMI (x2), VGA (D-Sub), компонентный вход, AV-вход, аудиовыход, антенный порт
Основные функции	Пульт ДУ с точками Брайля, Media Play, PIP, программа передач, режим спорта, цифровые субтитры
Комплектация	Пульт ДУ, батарейки AAA (x2), шнур питания, кабель D-Sub, адаптер, основание подставки, краткое руководство по установке, руководство по безопасности
Уход и чистка	Протирайте мягкой сухой тканью. Не используйте химические средства или жидкости. Перед чисткой отключайте от сети.
Безопасность	Не загораживайте вентиляционные отверстия. Избегайте влаги и источников тепла. Используйте только рекомендованные аксессуары.
Запчасти и ремонт	Запчасти доступны через сервисную службу Samsung. Рекомендуется ремонт у авторизованного специалиста.
Общая информация	Гарантия производителя: 2 года. Поддержка клиентов: 800-SAMSUNG (в зависимости от страны). Обновление прошивки через USB.

Часто задаваемые вопросы - T24C350AR SAMSUNG

Монитор не включается, что делать?

Проверьте, правильно ли подключен шнур питания к розетке и монитору. Убедитесь, что розетка работает (проверьте другим устройством). Если проблема не устранена, попробуйте нажать кнопку питания на самом мониторе, чтобы исключить неисправность пульта.

Нет изображения, что проверить?

Проверьте подключение кабелей между монитором и вашими устройствами (HDMI, VGA и т.д.). Убедитесь, что внешние устройства включены и выбран правильный источник входного сигнала (TV, PC, HDMI). Также можно перезагрузить подключенное устройство, отключив и снова подключив его кабель питания.

Пульт ДУ не работает, что делать?

Замените батарейки (тип AAA), соблюдая полярность (+/-). Протрите инфракрасный датчик пульта мягкой тканью. Направляйте пульт на монитор с расстояния 1,5–1,8 м.

Как подключить компьютер к монитору?

Используйте входящий в комплект кабель VGA (D-Sub) или кабель HDMI. Подключите кабель между компьютером и монитором, затем выберите соответствующий источник входного сигнала (PC или HDMI) через меню Source.

Как подключить DVD- или Blu-ray-плеер?

Подключите плеер к монитору с помощью кабеля HDMI или компонентного кабеля (в зависимости от выходов плеера). При необходимости подключите аудиокабели. Затем выберите соответствующий источник входного сигнала (HDMI, Компонентный).

Как использовать функцию Media Play?

Нажмите кнопку MEDIA.P на пульте или выберите MEDIA.P в меню функций контроллера ТВ. После этого вы сможете получить доступ к мультимедийным файлам (фото, музыка, видео) с подключенного USB-устройства.

Как обновить программное обеспечение монитора?

Загрузите последнюю версию прошивки с сайта Samsung (samsung.com > Поддержка > Загрузки). Скопируйте файл на USB-накопитель, подключите его к монитору, затем перейдите в меню Система > Обновление ПО, чтобы запустить обновление.

Пульт от приставки не управляет монитором, что делать?

Вам нужно запрограммировать пульт приставки для управления монитором. Найдите код Samsung в инструкции к приставке и следуйте инструкциям по программированию.

Как очистить экран, не повредив его?

Выключите и отключите монитор от сети. Используйте мягкую сухую ткань (микрофибру), чтобы аккуратно протереть экран. Никогда не используйте химические средства, спирт или жидкости. Для стойких пятен слегка смочите ткань дистиллированной водой.

Что делать, если изображение искажено или нестабильно?

Убедитесь, что разрешение вашего источника (компьютера и т.д.) совместимо (рекомендуется 1920x1080). Попробуйте заменить кабель подключения. Если вы используете адаптер, проверьте его исправность. Также можно сбросить настройки изображения через меню.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T24C350AR SAMSUNG

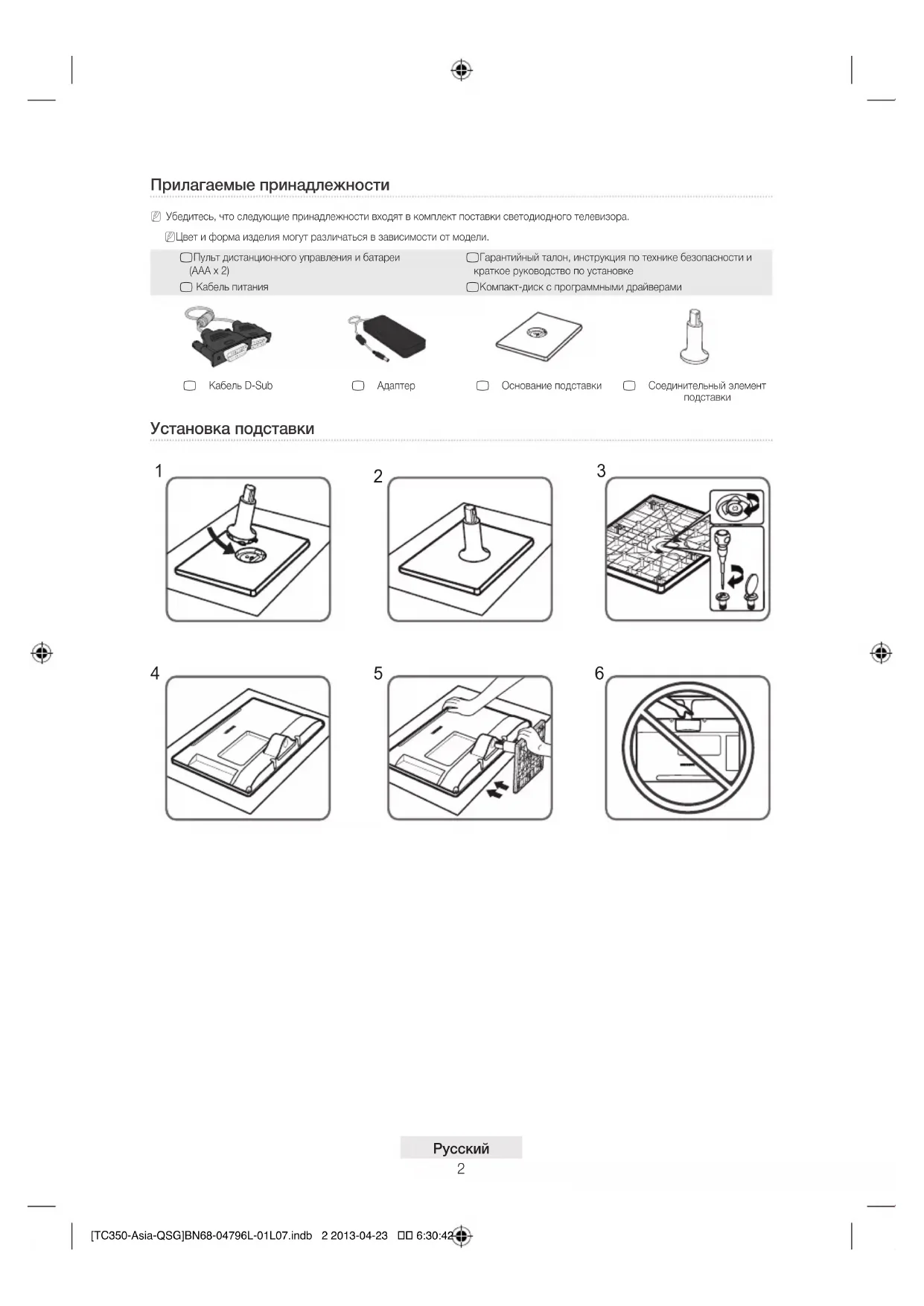

Прилагаемые принадлежности

Убедитесь, что следующие принадлежности входят в комплект поставки светодиодного телевизора.

Цвет и форма изделия могут различаться в зависимости от модели.

Пульт дистанционного управления и батареи (AAA x 2)
☐ Гарантийный талон, инструкция по технике безопасности и краткое руководство по установке
□ Кабель питания
☐Компакт-диск с программными драйверами

□ Кабель D-Sub

□ Адаптер

Основание подставки

Соединительный элемент подставки

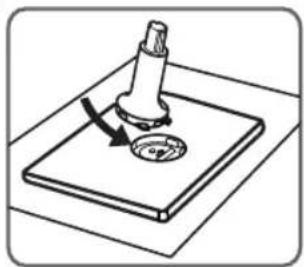

Установка подставки

1

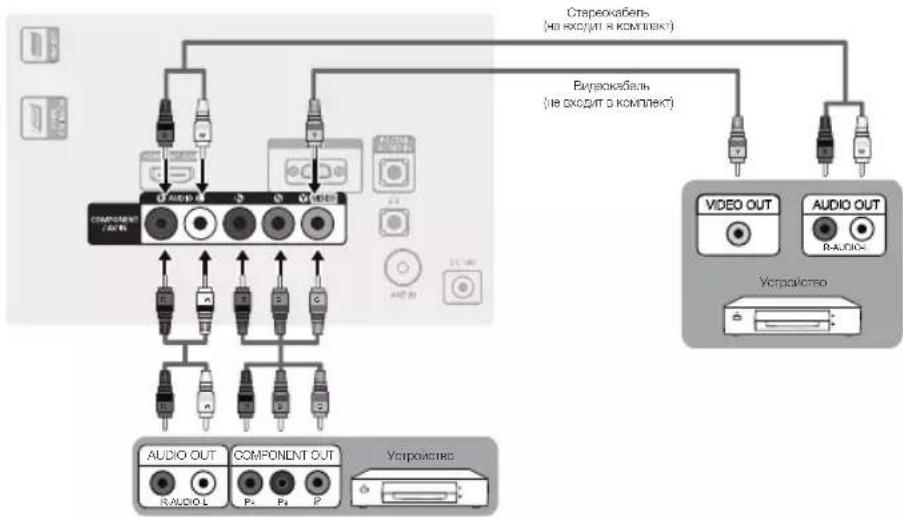

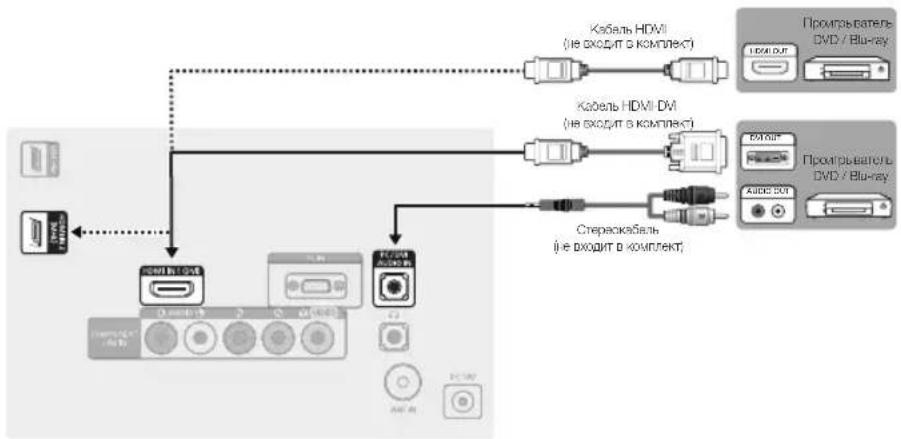

Подключение к устройству AV

Цвет и форма изделия могут различаться в зависимости от модели.


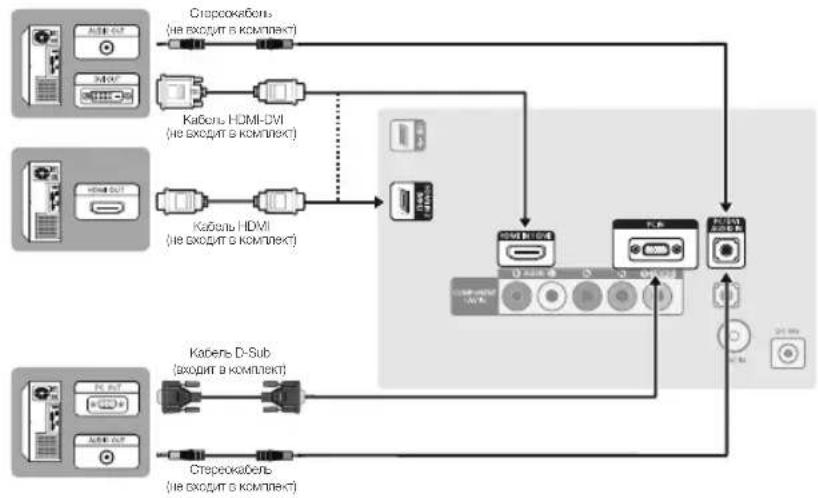

Подключение к компьютеру

Цвет и форма изделия могут различаться в зависимости от модели.


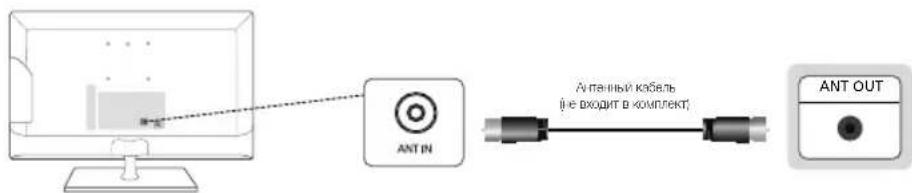

Подключение к антенне

При первом включении светодиодного телевизора основные параметры настраиваются автоматически.

Предварительная установка: подсоединение кабеля питания и антенны.

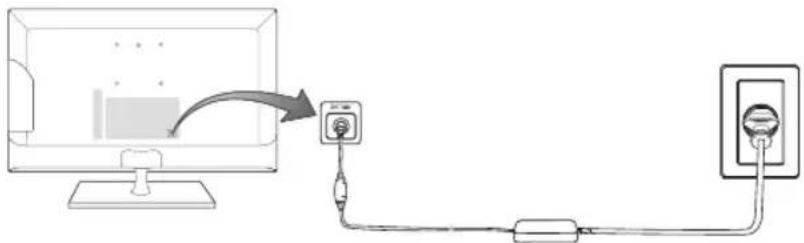

Подключение питания

«Внешний вид меню может различаться в зависимости от модели.

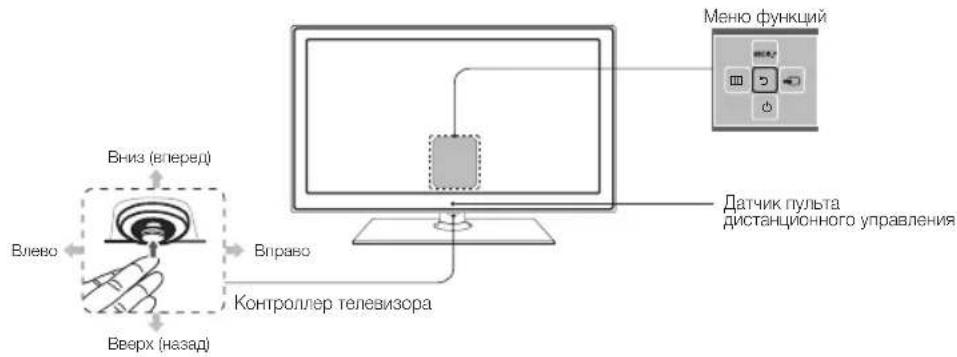

Обзор панели управления

Цвет и форма изделия могут различаться в зависимости от модели.

Включение питания	Включение телевизора нажатием кнопки контроллера, если телевизор находится в режиме ожидания.
Регулировка громкости	Настройка громкости путем нажатия контроллера из стороны в сторону при включенном питании.
Выбор канала Выбор канала путем перемещения контроллера назад-вперед при включенном питании.
Использование менюфункций	Для просмотра и использования меню функций нажмите и отпустите контроллер при включенном питании. Чтобы закрыть меню функций, нажмите и отпустите контроллер снова.
Выбор МЕНЮIII	Когда на экране отображается меню функций, выберитеМЕНЮIII, переместив контроллер влево. Стобразится экранное меню. Выберите параметр, переместив контроллер вправо. Чтобы выбрать дополнительные параметры, перемещайте контроллер вправо-влево или назад-вперед. Чтобы изменить настройку параметра, выберите его и нажмите контроллер.
Выбор MEDIA.P	При отображении на экране меню функций выберитеMEDIA.P путем перемещения контроллера назад. Появится экранMEDIA.P. Выбор приложения путем перемещения контроллера с последующим нажатием на кнопку контроллера.
Настройка параметра Источник☐	При отображении на экране меню функций откройтеИсточник☐, нажав контроллер вправо. Появится экранИсточник. Чтобы выбрать источник, перемещайте контроллер назад-вперед. Выделив нужный источник, нажмите контроллер.
Выключить питание(oint)	При отображении на экране меню функций выберитеВыключить питание(oint), потянув контроллер вперед, затем нажмите его.

Чтобы закрыть экран Меню, MEDIA.P или Источник, нажмите и удерживайте контроллер более 1 секунды.
При выборе функции с помощью перемещения контроллера в направлении вперед/назад/влево/вправо не нажимайте на контроллер. Если сначала нажать на контроллер, перемещение вперед/назад/влево/вправо выполнено не будет.

Настройка

При первом включении телевизора появляется диалог начальной настройки.

Следуя инструкциям на экране, выполните исходную настройку, в том числе выбор языка меню, выбор страны, выбор источника канала, поиск каналов и пр.

На каждом этапе можно сделать выбор или пропустить данный шаг.

Пользователи могут выполнить эту процедуру позже в меню Система > Настройка.

Русский

Переключение источника входных сигналов

Источник

Когда во время использования изделия вы захотите посмотреть фильм с проигрывателя дисков DVD или Blu-ray или захотите переключиться на приемник кабельного или спутникового телевидения, вам потребуется изменить источник сигналов.

TB / ПК / HDMI 1/DVI / HDMI 2 / AV / Компонент

1. Нажмите кнопку SOURCE → на пульте дистанционного управления. Появится экран выбора источника.

2. Выберите требуемый внешний источник входного сигнала.

Экран Источник вызывается также нажатием кнопки SOURCE → на пульте дистанционного управления.

Можно выбрать только внешние устройства, подключенные к изделию. В отображающемся списке Источник подключенные источники входных сигналов будут выделены.

В режиме Источник параметры TV и ПК всегда активны.

Правила использования параметра Редактир. назв.

Редактир. назв. позволяет соотнести название устройства с источником входных сигналов. Чтобы получить доступ к параметру Редактир. назв., откройте меню Сервис, когда отобразится список Источник. Следующие варианты выбора отображаются в разделе Редактир. назв.:

VCR / DVD / Кабельн. прист. / Спутн. прист. / PVR / AV ресивер / Игра / Камера / ПК / DVI PC / Устройства DVI / TB / IP TB / Blu-ray / HD DVD / DMA: выберите входное гнездо, затем в отображенном списке выберите имя устройства, подключенного к этому гнезду.

Вели вы подключаете ПК к порту HDMI IN 1 (DVI) с помощью HDMI-кабеля, укажите ПК для входа HDMI 1/DVI в диалоге Редактир. назв..

Если вы подключаете ПК к порту HDMI IN 1 (DVI) с помощью кабеля HDMI-DVI, укажите DVI PC-HDMI 1/DVI в диалоге Редактир. назв..

Вели к порту HDMI IN 1 (DVI) через кабель HDMI-DVI подключается устройство AV, укажите Устройства DVI-HDMI 1/DVI в диалоге Редактир. назв..

Сведения

Просмотр подробной информации о канале на телевизоре или выбранном внешнем устройстве.

Обновить

Если в списке Источник внешние устройства не отображаются, откройте меню Сервис, выберите Обновить, а затем выполните поиск подключенных устройств.

Эта функция доступна, только при включенной функции Anynel+.

Русский

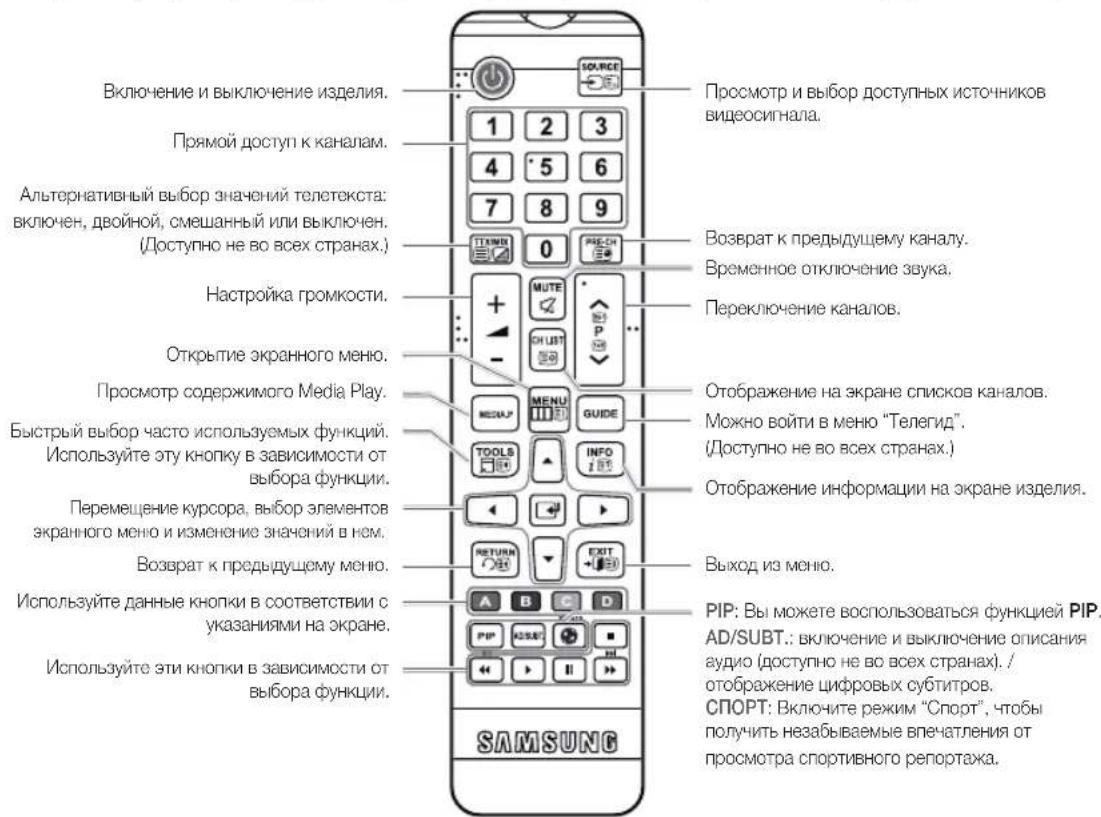

Обзор пульта дистанционного управления

Это специальный пульт дистанционного управления для слабовидящих людей. На кнопках переключения каналов и цифо имеются точки Брайля.

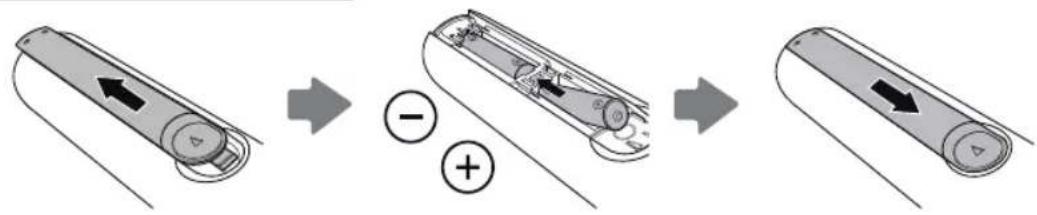

Установка батарей (размер батарей: AAA)

Поиск и устранение неполадок

При возникновении вопросов, связанных с работой LED-дисплея, сначала просмотрите следующий список. Если ни один из перечисленных советов не поможет устранить неисправность, посетите веб-страницу www.samsung.com и выберите пункт "Поддержка" или обратитесь в операторский центр, адрес которого указан на задней обложке данного руководства.

Проблемы Способы устранения и пояснения
Изделие не включается.	Проверьте надежность подключения кабеля питания к сетевой розетке и изделию.Проверьте исправность сетевой розетки.Попробуйте нажать кнопку на изделии, чтобы исключить вероятность неисправности пульта дистанционного управления. Если изделие включится, обратитесь к пункту «Пульт дистанционного управления не работает» ниже.
Отсутствует изображение/видео.	Проверьте кабельное соединение. Отсоедините и подсоедините все кабели, ведущие к изделию и внешним устройствам.Убедитесь, что тип видеовыхода внешнего устройства (приставка кабельного/спутникового ТВ, проигрыватель дисков DVD или Blu-ray и т. д.) соответствует типу входа телевизора. Например, если на внешнем устройстве используется выход HDMI, его следует подключить к входу HDMI на изделии.Убедитесь, что подсоединенные устройства включены.Выберите необходимый источник входного сигнала.Перезагрузите подключенное устройство, отсоединив и снова подсоединив его кабель питания.
Пульт дистанционного управления не работает.	Замените батареи в пульте дистанционного управления. Убедитесь, что батареи установлены с правильной поляриностью (+/-).Почистите окно передачи сигнала датчика, расположенное на пульте дистанционного управления.Попробуйте направить пульт дистанционного управления непосредственно на изделие с расстояния 1,5-2 м.
Невозможно включить или выключить изделие или отрегулировать громкость с помощью пульта дистанционного управления приставки кабельного ТВ/видеоприставки.	Запрограммируйте пульт дистанционного управления кабельного ТВ/видеоприставки, чтобы использовать его для управления изделием. Код изделия SAMSUNG указан в руководстве для приставки кабельного ТВ/видеоприставки.

• Оптимальные условия использования светодиодного телевизора достигаются путем обновления микропрограммы с веб-узла (samsung.com → Поддержка → Загрузки) через USB.
