PANDUAN PENGGUNA T24C350AR SAMSUNG

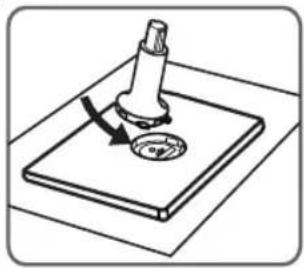

Aksesori yang Disertakan N Harap memastikan bahwa item berikut ini disertakan dengan Tampilan LED Anda. N Warna dan bentuk produk dapat bervariasi tergantung model. : Remote Control & Baterai (AAA x 2) : Kabel Daya : Karu Garansi / Panduan Keselamatan / Panduan Konfigurasi Singkat : CD Driver S/W : Kabel D-Sub : Adaptor : Alas Penyangga : Sambungan Penyangga Memasang Penyangga

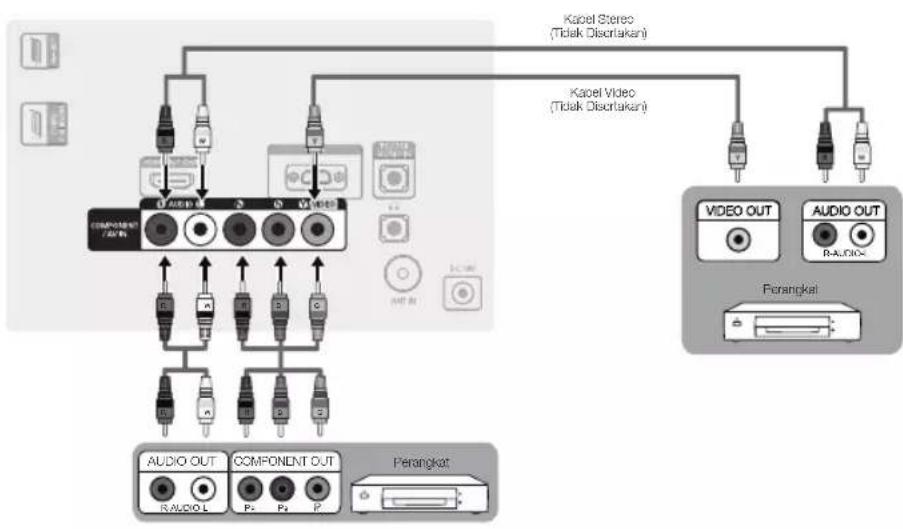

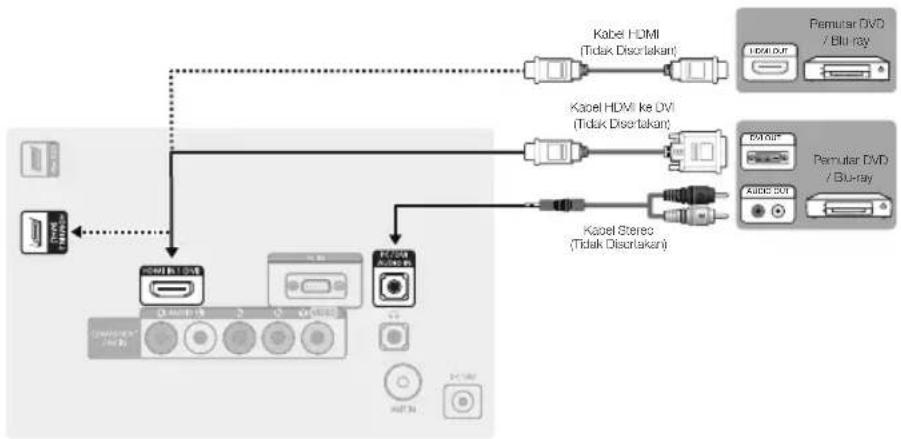

Menghubungkan ke Perangkat AV N Warna dan bentuk produk dapat bervariasi tergantung model.

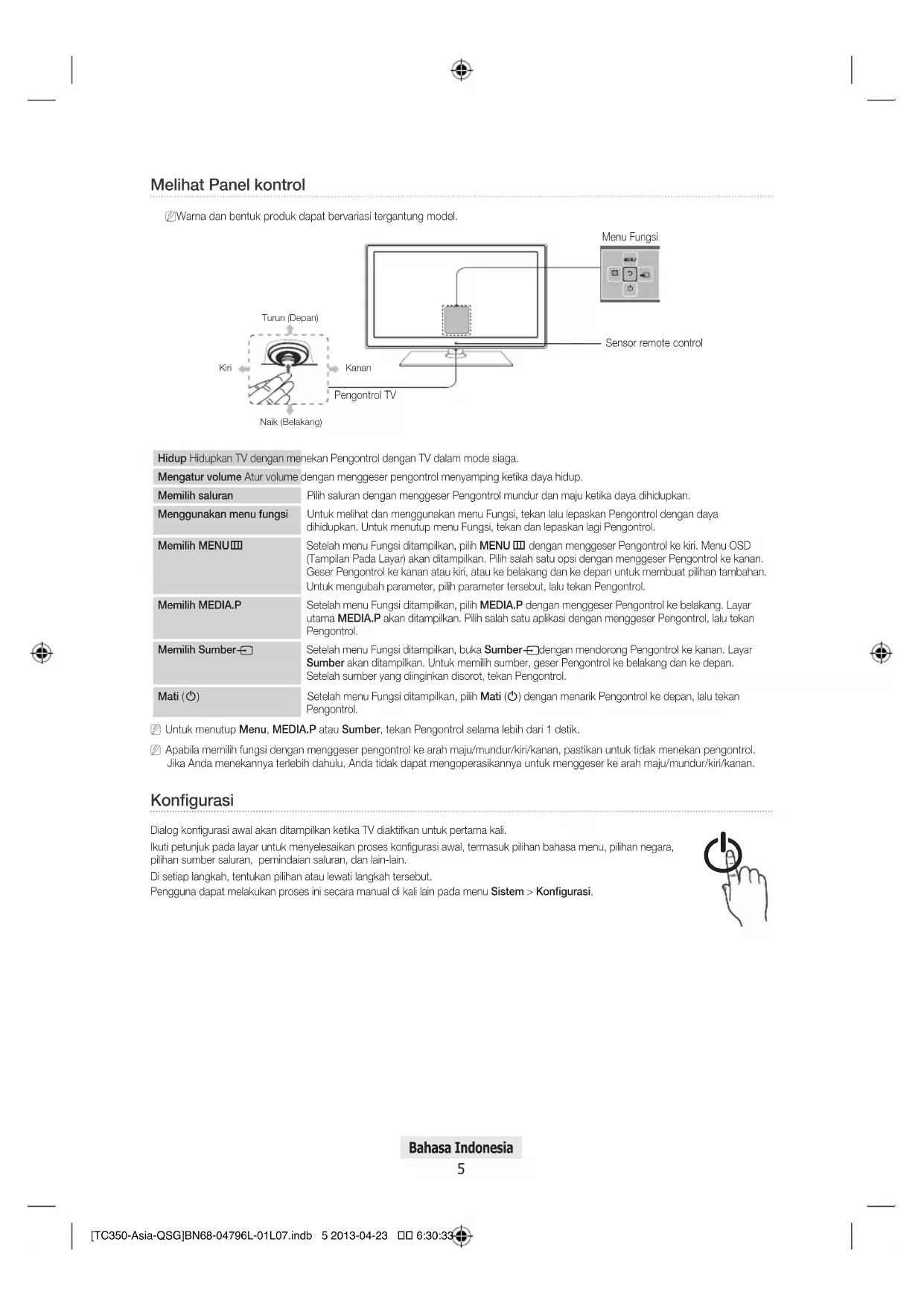

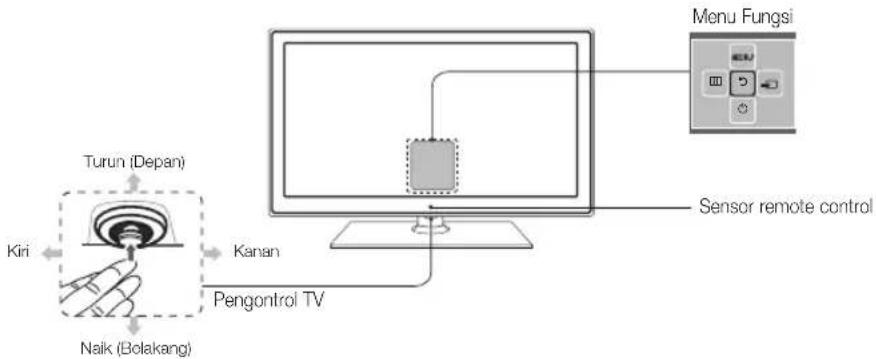

Melihat Panel kontrol N Warna dan bentuk produk dapat bervariasi tergantung model. m R

Menu Fungsi Pengontrol TV Sensor remote control Kiri Turun (Depan) Naik (Belakang) Kanan Hidup Hidupkan TV dengan menekan Pengontrol dengan TV dalam mode siaga. Mengatur volume Atur volume dengan menggeser pengontrol menyamping ketika daya hidup. Memilih saluran Pilih saluran dengan menggeser Pengontrol mundur dan maju ketika daya dihidupkan. Menggunakan menu fungsi Untuk melihat dan menggunakan menu Fungsi, tekan lalu lepaskan Pengontrol dengan daya dihidupkan. Untuk menutup menu Fungsi, tekan dan lepaskan lagi Pengontrol. Memilih MENU

Setelah menu Fungsi ditampilkan, pilih MENU

dengan menggeser Pengontrol ke kiri. Menu OSD (Tampilan Pada Layar) akan ditampilkan. Pilih salah satu opsi dengan menggeser Pengontrol ke kanan. Geser Pengontrol ke kanan atau kiri, atau ke belakang dan ke depan untuk membuat pilihan tambahan. Untuk mengubah parameter, pilih parameter tersebut, lalu tekan Pengontrol. Memilih MEDIA.P Setelah menu Fungsi ditampilkan, pilih MEDIA.P dengan menggeser Pengontrol ke belakang. Layar utama MEDIA.P akan ditampilkan. Pilih salah satu aplikasi dengan menggeser Pengontrol, lalu tekan Pengontrol. Memilih Sumber

Setelah menu Fungsi ditampilkan, buka Sumber

dengan mendorong Pengontrol ke kanan. Layar Sumber akan ditampilkan. Untuk memilih sumber, geser Pengontrol ke belakang dan ke depan. Setelah sumber yang diinginkan disorot, tekan Pengontrol. Mati (

) Setelah menu Fungsi ditampilkan, pilih Mati (

) dengan menarik Pengontrol ke depan, lalu tekan Pengontrol. N Untuk menutup Menu, MEDIA.P atau Sumber, tekan Pengontrol selama lebih dari 1 detik. N Apabila memilih fungsi dengan menggeser pengontrol ke arah maju/mundur/kiri/kanan, pastikan untuk tidak menekan pengontrol. Jika Anda menekannya terlebih dahulu, Anda tidak dapat mengoperasikannya untuk menggeser ke arah maju/mundur/kiri/kanan. Konfigurasi Dialog konfigurasi awal akan ditampilkan ketika TV diaktifkan untuk pertama kali. Ikuti petunjuk pada layar untuk menyelesaikan proses konfigurasi awal, termasuk pilihan bahasa menu, pilihan negara, pilihan sumber saluran, pemindaian saluran, dan lain-lain. Di setiap langkah, tentukan pilihan atau lewati langkah tersebut. Pengguna dapat melakukan proses ini secara manual di kali lain pada menu Sistem > Konfigurasi.

Mengubah Sumber Input Sumber Ketika Anda menyaksikan produk dan ingin menonton film pada pemutar DVD atau pemutar Blu-ray atau beralih ke cable box atau penerima satelit STB, Anda harus mengganti Sumber. TV / PC / HDMI1/DVI / HDMI2 / AV / Komponen

pada remote. Layar Sumber akan ditampilkan.

2. Pilih sumber input eksternal yang diinginkan.

Anda juga dapat mengakses layar Sumber dengan memilih tombol SOURCE

pada remote. Anda hanya dapat memilih perangkat eksternal yang terhubung ke produk. Dalam daftar Sumber yang ditampilkan, input yang terhubung akan disorot. Pada Sumber, TV, dan PC selalu diaktifkan. Cara Menggunakan Edit Nama Edit Nama memungkinkan Anda mengaitkan nama perangkat ke sumber input. Untuk mengakses Edit Nama, buka menu Alat ketika daftar Sumber ditampilkan. Pilihan berikut akan ditampilkan pada Edit Nama: VCR / DVD / STB Kabel / STB Satelit / PVR STB / Penerima AV / Permainan / Camcorder / PC / DVI PC / Perangkat DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Pilih jack input, kemudian pilih nama perangkat yang terhubung ke jack tersebut dari daftar yang ditampilkan.

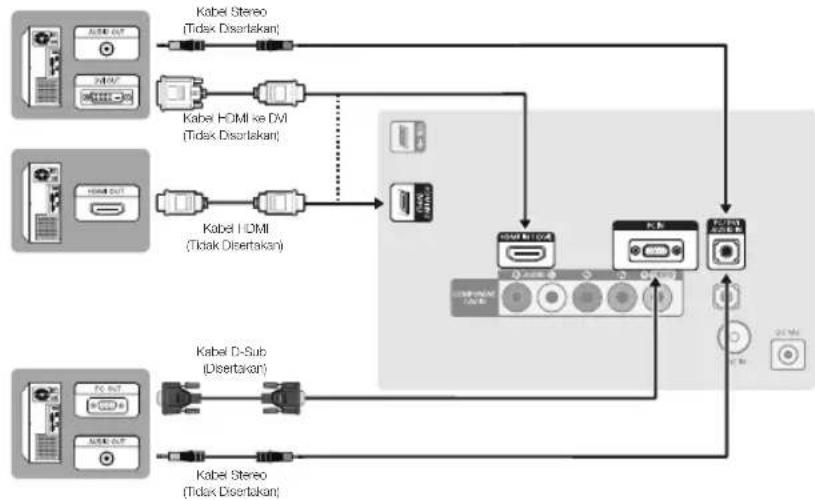

Jika Anda menghubungkan PC ke port HDMI IN 1 (DVI) dengan kabel HDMI, tetapkan PC ke HDMI1/DVI pada Edit Nama.

Jika Anda menghubungkan PC ke port HDMI IN 1 (DVI) dengan kabel HDMI ke DVI, tetapkan DVI PC to HDMI1/DVI pada Edit Nama.

Jika Anda menghubungkan perangkat AV ke port HDMI IN 1 (DVI) dengan kabel HDMI ke DVI, tetapkan Perangkat DVI to HDMI1/DVI pada Edit Nama. Informasi Anda dapat melihat informasi terperinci tentang saluran di TV atau perangkat eksternal yang dipilih. Refresh Jika perangkat eksternal tidak ditampilkan dalam daftar Sumber, buka menu Alat, lalu pilih Refresh, kemudian cari perangkat yang terhubung. Fungsi ini hanya tersedia jika fungsi Anynet+ diaktifkan. [TC350-Asia-QSG]BN68-04796L-01L07.indb 6 2013-04-23 6:30:33Bahasa Indonesia

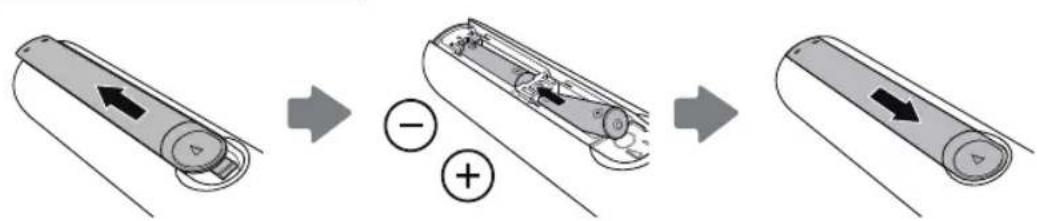

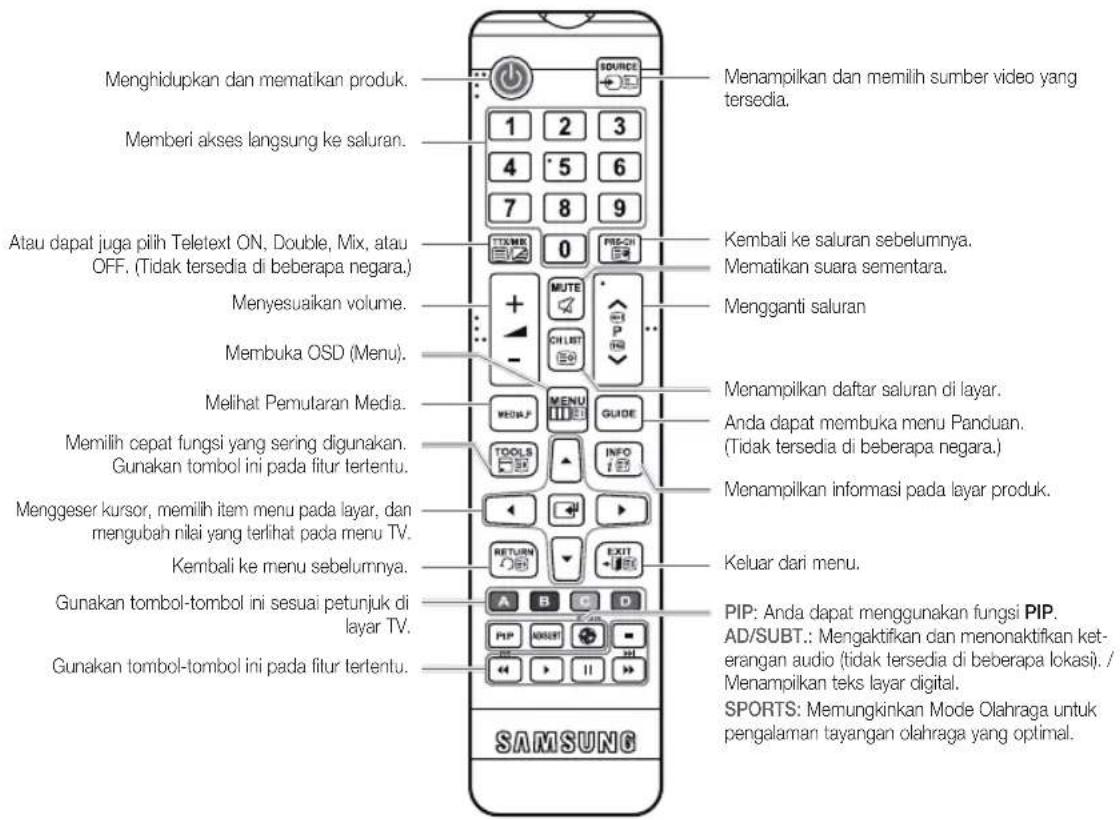

Melihat Remote Control Remote control ini dirancang khusus untuk penderita gangguan penglihatan, dengan titik Braille pada tombol Saluran dan Angka. Memasang baterai (Ukuran baterai: AAA) Menghidupkan dan mematikan produk. Memberi akses langsung ke saluran. Menyesuaikan volume. Atau dapat juga pilih Teletext ON, Double, Mix, atau OFF. (Tidak tersedia di beberapa negara.) Membuka OSD (Menu). Memilih cepat fungsi yang sering digunakan. Gunakan tombol ini pada fitur tertentu. Melihat Pemutaran Media. Kembali ke menu sebelumnya. Menggeser kursor, memilih item menu pada layar, dan mengubah nilai yang terlihat pada menu TV. Gunakan tombol-tombol ini sesuai petunjuk di layar TV. PIP: Anda dapat menggunakan fungsi PIP. AD/SUBT.: Mengaktifkan dan menonaktifkan ket- erangan audio (tidak tersedia di beberapa lokasi). / Menampilkan teks layar digital. SPORTS: Memungkinkan Mode Olahraga untuk pengalaman tayangan olahraga yang optimal. Menampilkan dan memilih sumber video yang tersedia. Kembali ke saluran sebelumnya. Mematikan suara sementara. Mengganti saluran Menampilkan daftar saluran di layar. Anda dapat membuka menu Panduan. (Tidak tersedia di beberapa negara.) Menampilkan informasi pada layar produk. Keluar dari menu. Gunakan tombol-tombol ini pada fitur tertentu. [TC350-Asia-QSG]BN68-04796L-01L07.indb 7 2013-04-23 6:30:34Bahasa Indonesia

Mengatasi Masalah Jika Anda memiliki pertanyaan tentang Tampilan LED, periksa daftar ini terlebih dahulu. Jika tidak ada tips pemecahan masalah yang berhasil, kunjungi “www.samsung.com”, lalu klik Dukungan, atau hubungi pusat panggilan yang tercantum di sampul belakang panduan ini. Masalah Solusi dan Penjelasan Produk tidak dapat dihidupkan.

• Pastikan kabel listrik AC tertancap dengan kuat ke stopkontak dinding dan produk.

pada produk untuk memastikan masalahnya bukan pada remote. Jika produk hidup, lihat “Remote control tidak berfungsi” di bawah. Tidak ada gambar/video.

• Periksa sambungan kabel. Lepaskan dan sambungkan kembali semua kabel yang terhubung ke produk dan perangkat eksternal.

• Atur output video perangkat eksternal Anda (Kabel/Sat Box, DVD, Blu-ray, dll.) untuk menyesuaikan dengan koneksi input produk. Sebagai contoh, jika output perangkat ekstenal adalah HDMI, harus dihubungkan ke input HDMI pada produk.

• Pastikan perangkat yang terhubung telah dihidupkan.

• Pastikan untuk memilih sumber input yang benar.

• Hidupkan ulang perangkat yang terhubung dengan mencabutnya, lalu menyambungkan kembali kabel daya perangkat. Remote control tidak berfungsi.

• Ganti baterai remote control. Pastikan baterai dipasang dengan kutub (+/–) di arah yang benar.

• Bersihkan jendela transmisi sensor pada remote.

• Coba arahkan langsung remote ke produk dari jarak 5~6 kaki. Remote control cable/set top box tidak dapat menghidupkan atau mematikan, atau mengatur volume produk.

• Program remote control Cable/Set untuk mengoperasikan produk. Lihat petunjuk penggunaan Kabel/Set-Top-Box untuk kode produk SAMSUNG.
