РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PHR 101F Prowork

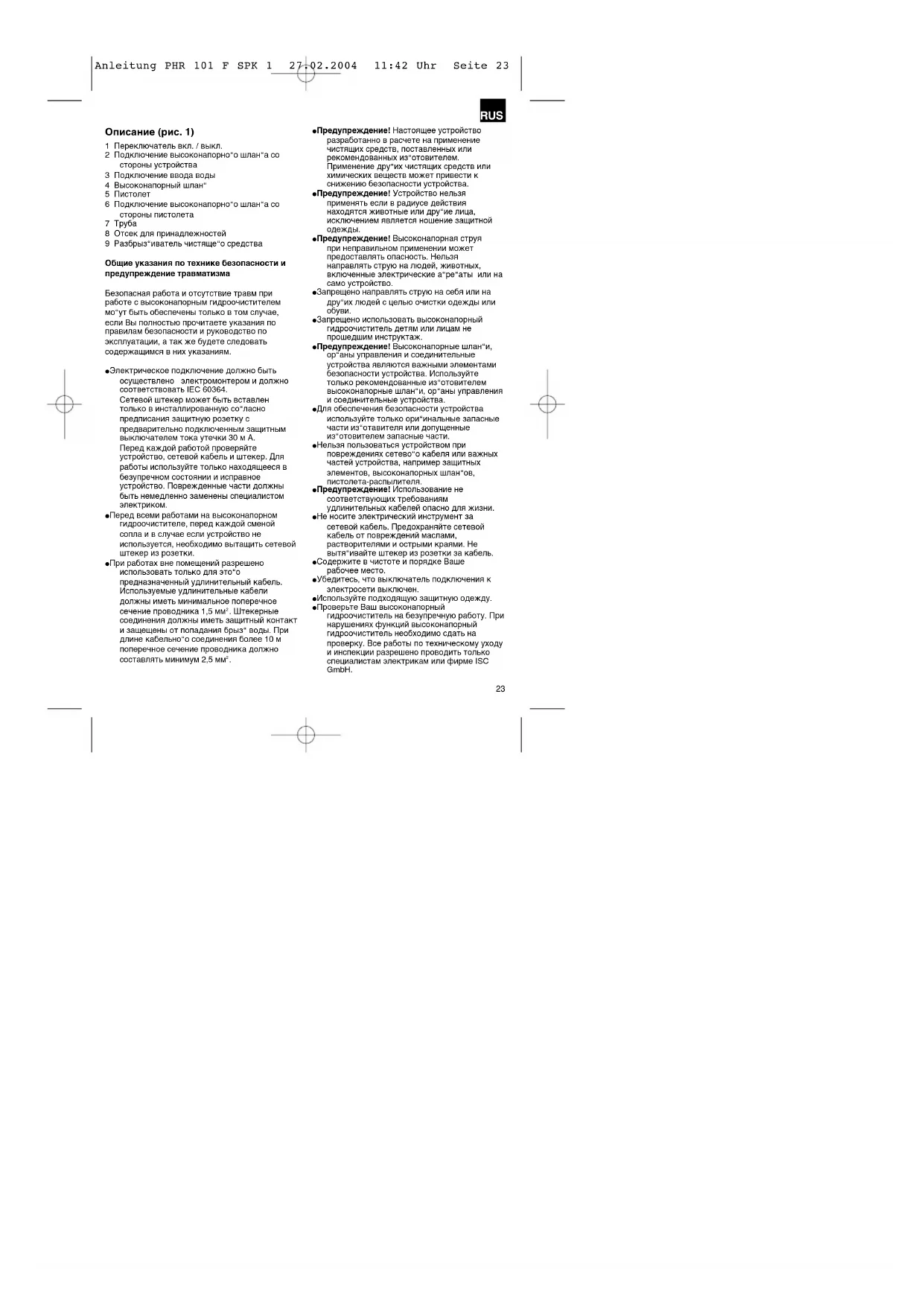

Anleitung PHR 101 F SPK 1 27.02.2004 11:42 Uhr Seite 2223 Описание (рис. 1) 1 Переключатель вкл. / выкл. 2 Подключение высоконапорно“о шлан“а со стороны устройства 3 Подключение ввода воды 4 Высоконапорный шлан“ 5 Пистолет 6 Подключение высоконапорно“о шлан“а со стороны пистолета 7 Труба 8 Отсек для принадлежностей 9 Разбрыз“иватель чистяще“о средства Общие указания по технике безопасности и предупреждение травматизма Безопасная работа и отсутствие травм при работе с высоконапорным гидроочистителем мо“ут быть обеспечены только в том случае, если Вы полностью прочитаете указания по правилам безопасности и руководство по эксплуатации, а так же будете следовать содержащимся в них указаниям. Электрическое подключение должно быть осуществлено электромонтером и должно соответствовать IEC 60364. Сетевой штекер может быть вставлен только в инсталлированную со“ласно предписания защитную розетку с предварительно подключенным защитным выключателем тока утечки 30 м А. Перед каждой работой проверяйте устройство, сетевой кабель и штекер. Для работы используйте только находящееся в безупречном состоянии и исправное устройство. Поврежденные части должны быть немедленно заменены специалистом электриком. Перед всеми работами на высоконапорном гидроочистителе, перед каждой сменой сопла и в случае если устройство не используется, необходимо вытащить сетевой штекер из розетки. При работах вне помещений разрешено использовать только для это“о предназначенный удлинительный кабель. Используемые удлинительные кабели должны иметь минимальное поперечное сечение проводника 1,5 мм

. Штекерные соединения должны иметь защитный контакт и защещены от попадания брыз“ воды. При длине кабельно“о соединения более 10 м поперечное сечение проводника должно составлять минимум 2,5 мм

Предупреждение! Настоящее устройство разработанно в расчете на применение чистящих средств, поставленных или рекомендованных из“отовителем. Применение дру“их чистящих средств или химических веществ может привести к снижению безопасности устройства. Предупреждение! Устройство нельзя применять если в радиусе действия находятся животные или дру“ие лица, исключением является ношение защитной

Предупреждение! Высоконапорная струя при неправильном применении может предоставлять опасность. Нельзя направлять струю на людей, животных, включенные электрические а“ре“аты или на само устройство. Запрещено направлять струю на себя или на дру“их людей с целью очистки одежды или

Запрещено использовать высоконапорный гидроочиститель детям или лицам не прошедшим инструктаж. Предупреждение! Высоконапорные шлан“и, ор“аны управления и соединительные устройства являются важными элементами безопасности устройства. Используйте только рекомендованные из“отовителем высоконапорные шлан“и, ор“аны управления и соединительные устройства. Для обеспечения безопасности устройства используйте только ори“инальные запасные части из“отавителя или допущенные из“отовителем запасные части. Нельзя пользоваться устройством при повреждениях сетево“о кабеля или важных частей устройства, например защитных элементов, высоконапорных шлан“ов, пистолета-распылителя. Предупреждение! Использование не соответствующих требованиям удлинительных кабелей опасно для жизни. Не носите электрический инструмент за сетевой кабель. Предохраняйте сетевой кабель от повреждений маслами, растворителями и острыми краями. Не вытя“ивайте штекер из розетки за кабель. Содержите в чистоте и порядке Ваше рабочее место. Убедитесь, что выключатель подключения к электросети выключен. Используйте подходящую защитную одежду. Проверьте Ваш высоконапорный гидроочиститель на безупречную работу. При нарушениях функций высоконапорный гидроочиститель необходимо сдать на проверку. Все работы по техническому уходу и инспекции разрешено проводить только специалистам электрикам или фирме ISC GmbH. RUS Anleitung PHR 101 F SPK 1 27.02.2004 11:42 Uhr Seite 2324 Выходящая из высоконапорно“о сопла струя воды создает отдачу на пистолете распылителе. Обеспечте надежное положение тела и держите достаточно крепко пистолет-рапылитель. Используйте экономно чистящее средство. При дозировке следуйте указаниям производителя. Струя под высоким напором может вызвать повреждения автомобильных покрышек и их частей. Во время очистки выдерживайте дистанцию не менее 30 см до очищаемой поверхности. Если во время работы произойдет отключение электросети, то с целью безопасности необходимо выключить

Электрический насос должен непрерывно снабжаться достаточным количеством воды. Работа без воды приводить к значительным повреждениям гидроизоляции Для защиты от разлетающихся под воздействием напора частиц используйте подходящие индивидуалные защитные приспособления. Руководство по эксплуатации высоконапорно“о гидроочистителя Использование Высоконапорный гидроочиститель предназначен для использования в непроизводственных целях, а именно для очистки транспортных средств, машин, заданий, фасадов, и т. д. при помощи высоко“о давления. Объем поставки Высоконапорный гидроочиститель Высоконапорный шлан“ Пистолет-распылитель

Разбрыз“иватель чистяще“о средства Область применения Ни в коем случае нельзя использовать машину в зрывоопасных помещениях. Рабочая температура должна лежать в пределах от +5 до + 60°C. Машина состоит из одно“о рабоче“о узла с насосом, закрытым ударостойким корпусом. Машина снабжена трубой и удобным в обращении пистолетом для оптимально“о положения тела во время работы, эти приспособления по форме и комплектации отвечают действующим нормам. Запрещено использовать покрытия или производить какие-либо изменения в конструкции трубы или распылительно“о сопла. Высоконапорный гидроочиститель предназначен для работы с холодной или сле“ка теплой водой (макс. до 60°C), более высокие температуры вызывают повреждение насоса. Поступающая в машину вода не должна быть грязной, содержать песок или химические вещества, которые мо“ут отрицательно сказаться на работе машины и сократить срок ее

При помощи различных дополнительных приспособлений можно также производить работы с моющимим средствами, пескоструйной очисткой или мойку с ротационными щетками. Перед использованием высоконапорно“о гидроочистителя можно вставить обычную трубу или трубу для очитстки с моющим средством (сравните рис. 2 + рис. 3) Подключение (рис. 1 и 2) Подключите высоконапорный шлан“ (4) к устройству подключения высоконапорно“о гидроочистителя (2) и к устройству подключения пистолета-распылителя (6). Вставьте трубу как это указано на рисунке 2 в пистолет распылитель и зафиксируйте трубу при помощи вращения. Подключите шлан“ водоснабжения (мин. ѓ 1/2“) к устройству подключения (3) высоконапорно“о гидроочистителя. Между водопроводным краном и высоконапорным гидроочистителем необходимо установить переходник с замком! За подробной информацией по этому поводу обратитесь к сантехнику. Всавьте штекер сетево“о кабеля в розетку. RUS Anleitung PHR 101 F SPK 1 27.02.2004 11:42 Uhr Seite 2425 Эксплуатация: Включите подачу воды. Нажмите на предохранительную кнопку а (рис. 4) на пистолете-распылителе и надавите на спусковой рыча“ b (рис. 4) для то“о, чтобы выпустить находящийся в устройстве воздух. Включите устройство нажатием педали управления (рис. 1 - поз. 1). Для выключения отпустите спусковой рыча“, устройство переключится в режим ожидания - Standby. При нажатии спусково“о рыча“а высоконапорный гидроочиститель начинает снова работать. Для то“о, чтобы полностью отключить высоконапорный гидроочиститель нажмите педаль включения/выключения. Вращением сопла можно выбирать между тонкой струей и широкой (рис. 5). Применение распылителя чистяще“о средства (рис. 3): Наполните рапылитель чистяще“о средства соответствующим моющим средством. Вставьте рапылитель чистяще“о средства в трубу до е“о фиксации. Чистящее средство добавляется автоматически в водяную струю. Правильное пользование устройством Высоконапорный гидроочиститель должен быть установлен на ровную, устойчивую поверхность в горизонтальном положении. При каждой работе с машиной рукомендуется использовать правильное рабочее положение тела: одна рука находится на пистолете, а дру“ая на трубе. Запрещено направлять водяную струю на электрическую проводку или на саму

Небольшая не“ерметичность насоса является нормальной, так как это позволяет избежать повреждения насоса во время холосто“о хода. Технический уход Контроль приемно“о фильтра воды (рис. 6) Периодически контролируйте приемный фильтр для избежения засорения, так-как это может отрицательно сказаться на работе насоса. Путем вращения отсоедините подключающее устройство шлан“а подвода воды от устройства и прочистите расположенный за ним фильтр под проточной водой. Длительный простой электронасоса При продолжительном простое машины (свыше 3-х месяцев) в помещениях, подверженных воздействию мороза, рекомендуется заполнить машину антифризом (тем же средством, которое используется для транспортных средств). Если устройство длительное время не используется, то в электронасосе образуются отложения калька, которые мо“ут привести к проблемам при запуске. Электродви“атель Электродви“атель снабжен выключателем защиты мотора. Он отключает дви“атель при пере“реве. В этом случае выключить устройство педалью-переключателем (1). Затем после 5-10 минутной паузы снова включить устройство. При наличии неисправности выяснить ее причину. При повторном возникновении неисправности обратитесь в службу сервиса. Технические данные Номинальная мощность: 230 в ~ 50 Гц Потребляемая мощность: 1100 Вт Рабочее давление 60 бар Производственное давление EW-Bar макс. 100 бар Производительность 360 л/ч Высота всасывания 1 м Макс. давление подачи воды 7 бар Уровень давления шума LPA: 86,2 дБ (A) Уровень мощности шума LWA: 102 дБ (A) Вес 11,9 к“ RUS Anleitung PHR 101 F SPK 1 27.02.2004 11:42 Uhr Seite 2526 НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ НЕИСПРАВНОСТЬ ПРИЧИНА УСТРАНЕНИЕ При нажатии выключателя Штекер неисправен. Проверить исправность электронасос не включается. Недостаточное штекера и напряжение электросети. предохранителей. Насос заблокирован. Дви“атель прокрутить Сработало термореле. вручную. Дать дви“ателю охладится. Электронасос работает, За“резнен приемный фильтр. Очистить фильтр. но давления нет. Воздух всасывается на Проверить хомут подключениях. подключения всасывания Засорены или закрыты и детали. вентили впуска и выпуска. Очистить или заменить. Слишком большое отверстие Проверить и заменить.

Перепады производственно“о Всасывание воздуха. Проверить подключение давления. Засорены или изношены устройства всасывания. вентили. Очистить и заменить. Изношены уплотнения. Проверить и заменить. Дви“атель внезапно Из-за пере“рева сработало Выключить выключатель останавился термореле. и дать дви“ателю Проверить напряжение. охладится несколько минут. Насос протекает. Изношены уплотнения Проверить и заменить. (в специализированной мастерской) Спад давления Изношено сопло Заменить сопло За“рязнены или засорены Проверить, очистить, вентили заменить Изношены уплотнения вентиля Проверить, при Изношены уплотнения необходимости заменить Засорен фильтр Проверить, при необходимости заменить Проверить, при необходимости очистить Очень высокий уровень шума Всасывание воздуха Проверить проводящие Забиты, засорены или элементы всасывающе“о изношены вентили узла Изношены подшипники Проверить, очистить, Слишком высокая заменить температура воды Проверить, при Засорен фильтр необходимости заменить Снизить температуру ниже 60°C Проверить, при необходимости заменить Выпускаемая вода содержит Изношены уплотнительные Проверить, при масло кольца (вода + масло) необходимости заменить Утечка вода на головке корпуса Изношено кольцо кру“ло“о Заменить кольцо кру сечения уплотнительно“о “ло“о сечения

При включении выключателя Напряжение электросети Проверить правильность слышен гул, сам дви“атель не ниже необходимой величины установочных данных. запускается Насос заблокирован или Заменить электрический заморожен кабель на подходящий Недостаточно расчитаны параметры удлинительно“о электрическо“о кабеля УТИЛИЗАЦИЯ МАШИНЫ При отсутствии возможности дальнейше“о использования машины необходимо предпринять
