РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 58G785 Graphite

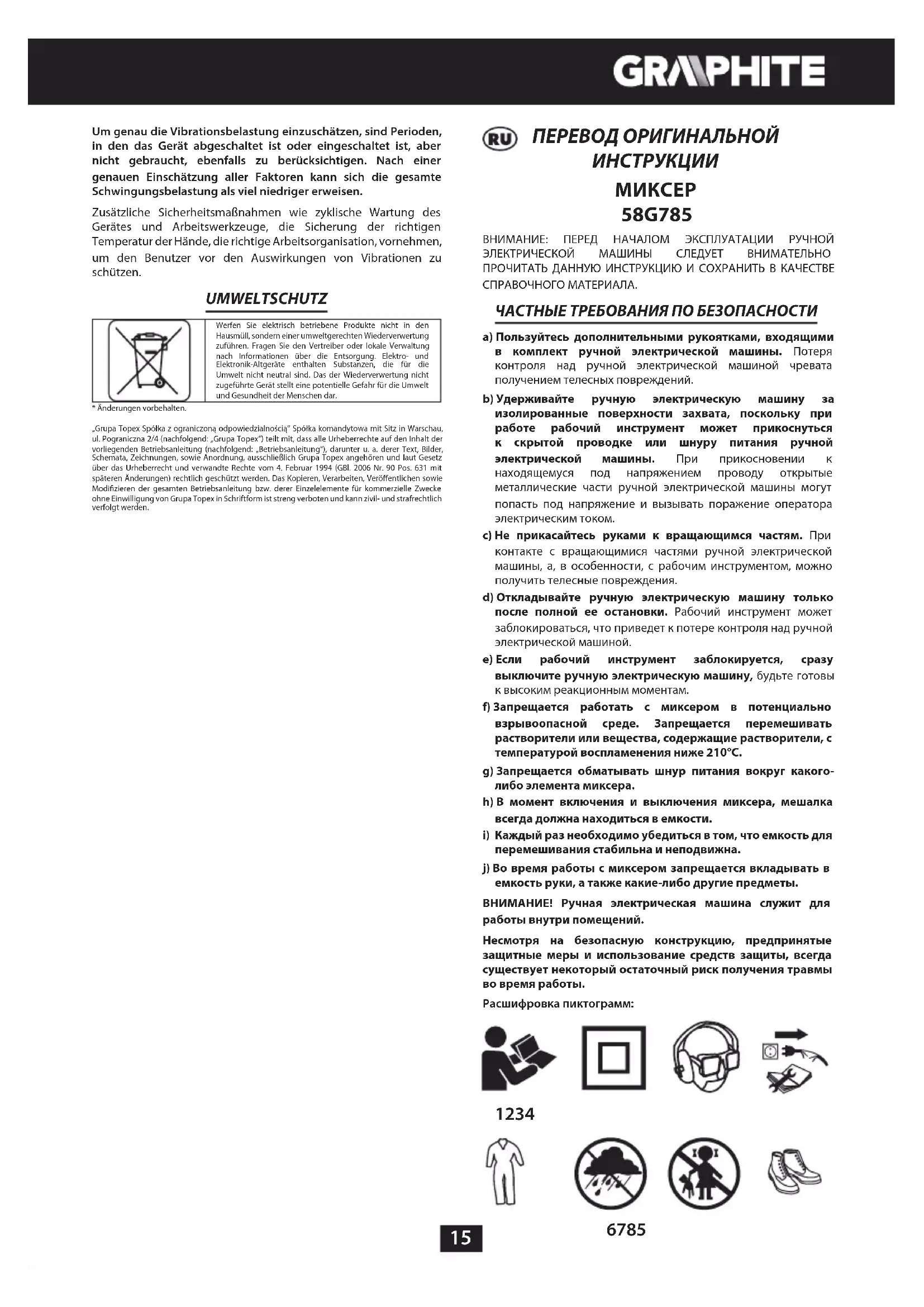

58G785 ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ РУЧНОЙ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЬ В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА. ЧАСТНЫЕ ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ a) Пользуйтесь дополнительными рукоятками, входящими в комплект ручной электрической машины. Потеря контроля над ручной электрической машиной чревата получением телесных повреждений. b) Удерживайте ручную электрическую машину за изолированные поверхности захвата, поскольку при работе рабочий инструмент может прикоснуться к скрытой проводке или шнуру питания ручной электрической машины. При прикосновении к находящемуся под напряжением проводу открытые металлические части ручной электрической машины могут попасть под напряжение и вызывать поражение оператора электрическим током. c) Не прикасайтесь руками к вращающимся частям. При контакте с вращающимися частями ручной электрической машины, а, в особенности, с рабочим инструментом, можно получить телесные повреждения. d) Откладывайте ручную электрическую машину только после полной ее остановки. Рабочий инструмент может заблокироваться, что приведет к потере контроля над ручной электрической машиной. e) Если рабочий инструмент заблокируется, сразу выключите ручную электрическую машину, будьте готовы к высоким реакционным моментам. f) Запрещается работать с миксером в потенциально взрывоопасной среде. Запрещается перемешивать растворители или вещества, содержащие растворители, с температурой воспламенения ниже 210°C. g) Запрещается обматывать шнур питания вокруг какого- либо элемента миксера. h) В момент включения и выключения миксера, мешалка всегда должна находиться в емкости.

i) Каждый раз необходимо убедиться в том, что емкость для

перемешивания стабильна и неподвижна. j) Во время работы с миксером запрещается вкладывать в емкость руки, а также какие-либо другие предметы. ВНИМАНИЕ! Ручная электрическая машина служит для работы внутри помещений. Несмотря на безопасную конструкцию, предпринятые защитные меры и использование средств защиты, всегда существует некоторый остаточный риск получения травмы во время работы. Расшифровка пиктограмм:

1. Прочитайте инструкцию по эксплуатации, соблюдайте

указания и правила техники безопасности, приведенные в инструкции!

3. Пользуйтесь средствами индивидуальной защиты

(защитными очками, наушниками, пылезащитной маской).

4. Отключайте оборудование перед ремонтным

5. Пользуйтесь защитной одеждой.

6. Берегите оборудование от влаги.

7. Не разрешайте детям прикасаться к электрической машине.

8. Пользуйтесь защитной обувью.

КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ Электрический миксер – это ручная электрическая машина, предназначенная для непрерывной эксплуатации как в строительной, так и в других отраслях. Миксер может работать с разными насадками, предназначенными для перемешивания веществ различного типа, благодаря этому миксером можно перемешивать гипс, цемент, стяжки для пола, декоративную штукатурку, краску, обыкновенную штукатурку, самовыравнивающиеся смеси и различные химические вещества. Количество перемешиваемого за один раз продукта зависит от состава данного продукта и типа используемого рабочего инструмента. Запрещается применять ручную электрическую машину не по назначению. ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ Перечисленная ниже нумерация касается элементов ручной электрической машины, представленных на страницах с графическими изображениями.

3. Кнопка-блокиратор кнопки включения

4. Крышка угольной щетки

5. Винт регулятора частоты вращения

8. Переключатель скоростей

• Внешний вид приобретенного оборудования может незначительно отличаться от изображенного на рисунке РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ

ОСНАЩЕНИЕ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

1. Стержень мешалки - 1 шт.

3. Ключ гаечный - 2 шт.

ПОДГОТОВКА К РАБОТЕ КРЕПЛЕНИЕ МЕШАЛКИ Отключите ручную электрическую машину от сети. В комплект миксера входят 2 мешалки разного назначения. Нагнетающая – предназначенная для жидких растворов, таких как: краска, гипсовая штукатурка, структурная краска. Подтягивающая – предназначенная для густых растворов, таких как: кладочный раствор, бетон, клей, в которых в качестве наполнителя присутствует песок, гравий, керамзит. Пользуйтесь соответствующей мешалкой, в зависимости от приготавливаемого раствора.

• Прикрутите стержень мешалки (6) к шпинделю миксера (1) (рис. A).

• Прикрутите мешалку (7) к стержню (6). РАБОТА / НАСТРОЙКА ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ Напряжение сети должно соответствовать напряжению, указанному в паспортной табличке миксера. Миксер оснащен блокиратором кнопки включения (3), предохраняющим от случайного включения.

• Нажмите кнопку-блокиратор кнопки включения (3) (рис. B).

• Нажмите кнопку включения (2). Выключение:

• Отпустите кнопку включения (2). РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ На рукоятке миксера расположен винт регулятора частоты вращения (5) (рис. C). Частота регулируется в диапазоне от 1 до 5, частоту можно изменять при каждой скорости, в зависимости от нужд оператора. ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ Частоту вращения можно изменять с помощью переключателя скоростей (8) (рис. D). Поставьте переключатель скоростей в требуемое положение, в зависимости от выполняемой работы.

• Положение «1» – работа с низкой частотой и большим крутящим моментом.

• При переключении вправо, в положение «2» можно работать с большей скоростью, и меньшим крутящим моментом.

• Для работы с меньшей скоростью следует переключить переключатель влево. Запрещается изменять положение переключателя скоростей во время работы миксера. Это может привести к повреждению ручной электрической машины. Если переключатель не переключается, слегка проверните шпиндель. РАБОТА С МИКСЕРОМ

• Убедитесь, что напряжение сети составляет 230 В.

• Включите ручную электрическую машину в сеть.

• Во время работы держите миксер уверенно (двумя руками).

• Электронный регулятор обеспечивает плавный пуск миксера, без разбрызгивания продукта, и плавное завершение работы.

• С помощью винта регулятора частоты вращения (5) можно увеличивать или уменьшать частоту вращения шпинделя. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Приступая к каким-либо действиям, связанным со сборкой, настройкой, ремонтом или техническим обслуживанием, выньте вилку шнура питания из розетки. ТЕХНИЧЕСКИЙ УХОД И ХРАНЕНИЕ

• Рекомендуется чистить ручную электрическую машину после каждого использования.

• Для чистки запрещается использовать воду и прочие

• Запрещается использовать для чистки чистящие средства или растворители, так как они могут повредить пластмассовые элементы ручной электрической машины.

• Чистите ручную электрическую машину сухой тряпочкой или сжатым воздухом под небольшим давлением.

• Систематически очищайте вентиляционные отверстия, чтобы не допустить перегрева ручной электрической машины.

• В случае сильного искрения на коллекторе поручите специалисту проверить состояние угольных щеток двигателя.17 Заявленная вибрационная характеристика представительна для основных рабочих заданий ручной электрической машины. Вибрационная характеристика может измениться, если ручная электрическая машина будет использоваться для других целей. На вибрационную характеристику может повлиять недостаточный или слишком редко осуществляемый технический уход. Приведенные выше причины могут вызвать увеличение длительности вибрационной экспозиции за период

Для точной оценки вибрационной экспозиции следует учесть время, в течение которого ручная электрическая машина находится в отключенном состоянии, либо во включенном, но не работает. После точной оценки всех факторов значение полной вибрации может быть значительно ниже. Для защиты оператора от вредного воздействия вибрации необходимо применять дополнительные меры безопасности, а именно: обеспечивать технический уход за ручной электрической машиной и рабочими принадлежностями, поддерживать температуру рук на приемлемом уровне, соблюдать режим труда. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ Электроприборы не следует выбрасывать вместе с домашними отходами. Их следует передать в специальный пункт утилизации. Информацию на тему утилизации может предоставить продавец изделия или местные власти. Электронное и электрическое оборудование, отработавшее свой срок эксплуатации, содержит опасные для окружающей среды вещества. Неутилизированное оборудование представляет потенциальную угрозу для окружающей среды и здоровья людей.

• Оставляем за собой право вводить изменения. Компания „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, расположенная в Варшаве по адресу: ul. Pograniczna 2/4 (далее „Grupa Topex”) сообщает, что все авторские права на содержание настоящей инструкции (далее „Инструкция”), в т.ч. текст, фотографии, схемы, рисунки и чертежи, а также компоновка, принадлежат исключительно компании Grupa Topex и защищены законом от 4 февраля 1994 года об авторском праве и смежных правах (Вестник законодательных актов РП № 90 поз. 631 с послед. изм). Копирование, воспроизведение, публикация, изменение элементов инструкции без письменного согласия компании Grupa Topex строго запрещено и может повлечь за собой гражданскую и уголовную ответственность.Информация о дате изготовления указана в серийном номере, который находится на изделии ПОРЯДОК РАСШИФРОВКИ ИНФОРМАЦИИ СЛЕДУЮЩИЙ: 2ХХХYYG*****

2ХХХ – год изготовления, YY – месяц изготовления G- код торговой марки (первая буква) ***** - порядковый номер изделия Изготовлено в КНР для GRUPA TOPEX Sp. z o.o. Sp. k., ul. Pograniczna 2/4, 02-285 Warszawa, Польша

• Храните ручную электрическую машину в сухом и недоступном для детей месте. ЗАМЕНА УГОЛЬНЫХ ЩЕТОК Изношенные угольные щетки двигателя (длиной менее 5 мм), щетки с обгоревшей поверхностью или царапинами следует немедленно заменить. Заменить следует обе щетки одновременно.

• Отвинтите крышки угольных щеток (4) (рис. E).

• Выньте изношенные угольные щетки.

• Если требуется, удалите угольную пыль сжатым воздухом.

• Вставьте новые угольные щетки. Щетки должны свободно перемещаться в щеткодержателях (рис. F).

• Закрепите крышки угольных щеток (4). После замены угольных щеток включите ручную электрическую машину и дайте ей поработать без нагрузки в течение 1-2 мин. для подгонки щеток к коллектору двигателя. Замену угольных щеток должен выполнять квалифицированный специалист, используя при этом оригинальные запасные части. Все неполадки должны устраняться авторизованной сервисной службой производителя. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ Миксер 58G785 Параметр Величина Напряжение питания 230 В AC Частота сети 50 Гц Номинальная мощность 1400 Вт Диапазон частоты вращения без нагрузки – Скорость I 250-500 мин

Диапазон частоты вращения без нагрузки – Скорость II 400-800 мин

Резьба шпинделя M14 Класс защиты II Масса 5,6 кг Год выпуска 2019 58G785 означает как тип, так и модель машины ИНФОРМАЦИЯ ОБ УРОВНЕ ШУМА И ВИБРАЦИИ Уровень звукового давления Lp

= 93 дБ(А) K = 3 дБ(А) Уровень звуковой мощности Lw

Информация об уровне шума и вибрации Уровень шума, генерируемый ручной электрической машиной, описан с помощью: уровня звукового давления

и уровня звуковой мощности Lw

(где K означает значение неопределенности измерения). Уровень вибрации, генерируемый ручной электрической машиной, описан с помощью виброускорения a

(где K – значение неопределенности измерения). Указанные в данной инструкции: уровень генерируемого звукового давления Lp

, уровень звуковой мощности Lw

измерены в соответствии с требованиями стандарта EN 60745-1:2009+A11:2010. Указанный уровень вибрации a

можно использовать для сравнения ручных электрических машин, а также для предварительной оценки вибрационной экспозиции.18 ПЕРЕКЛАД ІНСТРУКЦІЇ З ОРИГІНАЛУ
