Тип продукта	Погружной насос для колодцев и скважин
Бренд	Oase
Модель	ProMax Pressure Well 3000/18
Номинальное напряжение	220-240 В переменного тока
Частота сети	50 Гц
Потребляемая мощность	900 Вт
Степень защиты	IPX8
Максимальный расход	3000 л/ч
Максимальная высота подачи	70 м
Максимальная глубина погружения	20 м
Допустимое количество песка	макс. 150 г/м³
Подсоединение всасывания/нагнетания	G1 (1 дюйм)
Длина кабеля питания	30 м
Диаметр насоса	74 мм
Высота насоса	1085 мм
Вес	12,85 кг
Предполагаемое использование	Чистая вода или дождевая вода, полив, орошение, забор из цистерны
Режим работы	Ручной пуск/остановка через розетку; автоматический с дополнительным выключателем (ProMax Garden Automatic Switch)
Устройство безопасности	Тепловая защита от перегрузки, обратный клапан
Текущее обслуживание	Очистка всасывающего фильтра и обратного клапана; промывка чистой водой
Зимнее обслуживание	Слить воду, очистить, хранить в защищенном от мороза месте
Изнашиваемые детали	Рабочий блок (замена через сервисную службу Oase)
Утилизация	Не выбрасывать в бытовой мусор; отрезать кабель и сдать в пункт приема
Рекомендуемые аксессуары	Oase ProMax Garden Automatic Switch (44538) для автоматической работы

Часто задаваемые вопросы - ProMax Pressure Well 3000/18 OASE

Как установить насос в колодец или скважину?

Прикрепите двойным узлом фиксирующий трос к кольцу насоса, затем опустите его в колодец. Держите всасывающую сетку не менее 150 мм ниже уровня воды и на расстоянии 1,5 м от дна. При глубинах >5 м фиксируйте кабель питания к фиксирующему тросу каждые 5 м, чтобы избежать натяжения.

Какой диаметр трубы использовать для нагнетания?

Рекомендуемый внутренний диаметр — 25 мм (1 дюйм) для оптимального расхода. Вы можете использовать быстрое соединение для удобства подключения.

Насос не запускается, что делать?

Сначала проверьте электропитание: предохранитель, розетку и кабель. Если всё в порядке, возможно, двигатель перегрелся (тепловая защита). Дождитесь охлаждения и очистите всасывающее отверстие. Также убедитесь, что колодец не высох.

Почему насос останавливается через несколько минут?

Это часто связано с перегревом: устройство безопасности отключило питание. Очистите всасывающее отверстие и дайте насосу остыть. Если проблема не исчезает, проверьте, достаточно ли воды в колодце.

Как очистить обратный клапан?

Снимите нагнетательный шланг и переходник. Осторожно извлеките обратный клапан плоскогубцами, промойте его чистой водой, затем соберите всё обратно. Если песок блокирует клапан, тщательно очистите его.

Можно ли использовать насос с соленой водой или для питьевой воды?

Нет, насос не совместим с соленой водой и не подходит для питьевой воды. Он предназначен только для чистой воды или дождевой воды.

Как защитить насос зимой?

Насос не морозостойкий. Перед заморозками полностью слейте воду, тщательно очистите, проверьте на повреждения и храните в сухом, защищенном от мороза месте. Защищайте вилки от влаги.

Какие изнашиваемые детали и как их заменить?

Основная изнашиваемая деталь — рабочий блок (турбина). Его замена осуществляется исключительно сервисной службой Oase. Обратитесь в авторизованный сервисный центр.

Как работает автоматический режим?

Для автоматического режима требуется автоматический выключатель Oase ProMax Garden Automatic Switch (модель 44538). Когда вы открываете кран, насос запускается; когда закрываете — автоматически останавливается.

Что делать при наличии песка в откачиваемой воде?

Если вода содержит много песка (например, в новом колодце), дайте насосу поработать на полной мощности около 1 часа, чтобы удалить песок. Затем очистите обратный клапан и насос чистой водой. Песок может заблокировать турбину или клапан.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ProMax Pressure Well 3000/18 OASE

RU Руководство по эксплуатации

CN 使用说明书

Процедирайте по следния начин: □ В

ПОЧИСТВАНЕ И ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Процедирайте по следния начин:

□D

БЪРЗО ИЗНОСВАЩИ СЕ ЧАСТИ

СЪХРАНЕНИЕ/ЗАЗИМЯВАНЕ

Перевод руководства по эксплуатации - оригинала

ПРЕДУПРЕЖДЕНИЕ

- Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним.

• Дети не должны играть с устройством.
• Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.
• Прибор должен быть защищен посредством защитного устройства от тока повреждения с максимальным расчетным током 30 мА.
• Подключать устройство к электросети можно только в том случае, когда электрические характеристики устройства совпадают с данными электропитания. Данные устройства указаны на заводской табличке, на

упаковке или в данном руководстве.

• Возможен смертельный исход или серьезные травмы вследствие поражения током! Прежде чем дотро-нуться до воды, отсоедините от электросети все приборы, находящиеся в воде.
• Устройство можно эксплуатировать только тогда, когда в воде не находятся люди.
• Повреждённая линия подключения к сети должна быть немедленно заменена силами представителя фирмы OASE или уполномоченной сервисной службы или квалифицированным специалистом-электриком, чтобы устранить опасности, связанные с электрическим ударом.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Электрическое соединение

• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).
• Защищайте штекерные соединения от влаги.
• Устройство нужно подключать только к правильно установленной розетке.

Безопасная эксплуатация

• В случае неисправного корпуса эксплуатация устройства запрещена.
• В случае неисправного электрока- беля эксплуатация устройства запре- щена.
• Запрещается носить или тянуть устройство за кабель
• Прокладку кабеля выполняйте с защитой от повреждений и так, чтобы через него нельзя было споткнуться.
• Выполнять технические изменения на устройстве запрещается.
• В устройстве нужно выполнять только те работы, которые описаны в настоящем руководстве по эксплуатации. Если трудности в работе устройства не устраняются, тогда просим обратиться в авторизованную сервисную службу или в случае сомнения прямо к изготовителю.
• Используйте для устройства только оригинальные запасные части и оригинальные принадлежности.

О ДАННОМ РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ

Рады приветствовать вас в компании OASE Living Water. Приобретя данную продукцию ProMax Pressure Well, Вы сделали хороший выбор.

Перед первым использованием прибора тщательно прочитайте инструкцию по эксплуатации и ознакомьтесь с прибором. Все работы с данным прибором и на нем разрешается проводить только при соблюдении условий данного руководства по эксплуатации.

Для обеспечения правильной и безопасной эксплуатации обязательно соблюдайте инструкции по технике безопасности.

Тщательно храните данную инструкцию по эксплуатации. В случае изменения владельца, передайте ему также и инструкцию по эксплуатации.

Предупреждающие указания в данном руководстве

Классификация предупредительных указаний в данном руководстве происходит сигнальными словами, которые отображают степень опасности.

ПРЕДУПРЕЖДЕНИЕ

• Обозначает возможную опасную ситуацию.
• Несоблюдение может привести к смерти или тяжелым травмам.

УКАЗАНИЕ

Информация, служащая для лучшего понимания, а также для предотвращения возможного материального ущерба или вредного воздействия на окружающую среду.

Ссылки с данном руководстве

☐ А Ссылка на рисунок, напр., рисунок А.
→ Ссылка на другую главу.

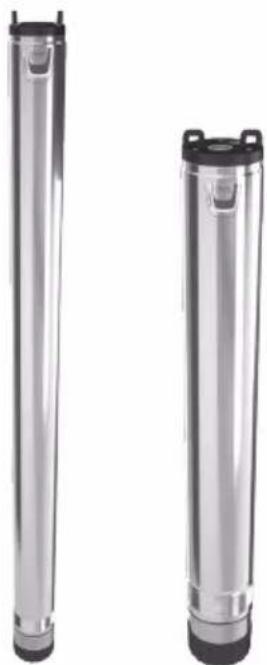

ОПИСАНИЕ ИЗДЕЛИЯ

Обзор

☐ A	ProMax Pressure Well
1	Крепежные проушины для веревки
2	Подключение на напорной стороне, G1
3	Кабель сетевого питания
4	Сито на стороне всасывания
5	Опора насоса
6	Крепежная веревка, 20 м

Принадлежности

- OASE ProMax Garden Automatic Switch (44538) управляет насосом при заборе воды. Насос включается и выключается автоматически.

Использование прибора по назначению

ProMax Pressure Well, далее в тексте "Устройство", разрешается использовать исключительно так, как указано ниже:

• Подача чистой или дождевой воды.
• Орошение и полив.
• Забор воды из емкостей для дождевой воды и цистерн.
• Эксплуатация при соблюдении технических данных. (→ Технические данные)

Возможное неправильное использование

На прибор распространяются следующие ограничения:

• Не предназначен для соленой воды.
• Не предназначено для питьевой воды.
• Не использовать длительное время (напр., длительная циркуляция в пруду).
• Не разрешается использование ни для производственного, ни для промышленного назначения.
• Не использовать в контакте с химикатами, пищевыми продуктами, легко-воспламеняющимися или взрывчатыми материалами.
• Не подключать к системе хозяйственно-питьевого водоснабжения.

УСТАНОВКА И ПОДСОЕДИНЕНИЕ Подсоединение напорного шланга

Производительность оптимальна при внутреннем диаметре шланга 25 мм (1 ").

Необходимо выполнить следующие действия:

□ B

1. Снять защитный колпачок.
2. Напорный шланг и адаптер подсоединить к месту подключения на напорной стороне.
   – Рекомендация: Применяйте быстродействующую муфту.

Установить насос в буровой коло- дец или шахту

□ C

• Двойным узлом закрепить крепежную веревку в проушинах и опустить насос в буровой колодец или шахту.
• Закрепить насос на расстоянии не менее 1,5 м от дна крепежной веревкой.
  – Таким образом можно избежать всасывания частиц грязи.
• Сито на стороне всасывания должно находиться на глубине как минимум 150 мм ниже уровня воды.
• Нельзя переносить насос, держа его за электрокабель.
• Начиная от глубины 5 м в буровом колодце или шахте нужно электрока-бель закрепить на крепежной веревке на расстоянии 5 м (с разгрузкой натяжения кабеля).

ЭКСПЛУАТАЦИЯ

Насос не имеет собственного выключа- теля. Как только включают подачу напряжения, так сразу насос начинает работать.

Автоматический режим

Благодаря использованию OASE ProMax Garden Automatic Switch возможен автоматический режим работы. При открывании подключенного бытового устройства потребления (забор воды) насос включается, после закрывания устройства насос отключается.

Пустить насос в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

Опасное электрическое напряжение! Смерть или серьезные травмы вследствие поражения током.

• Подсоединять насос в воде к электросети только тогда, когда в воде никогда нет и никто не имеет контакта с водой.
• Прежде чем войти в воду или опустить в нее руки, обязательно отключить сетевое напряжение всех находящихся в воде устройств.

- Вставить сетевой штекер в розетку. – Насос начинает перекачивать.

i YKAZAHNE

Если вода содержит много взвешенного песка (напр. в новом колодце), то насосу нужно дать поработать прим. 1 час непрерывно на полную мощность, чтобы откачать содержающую песок воду. В противном случае оседающий в напорном шланге песок может блокировать обратный клапан.

Вывести насос из эксплуатации

- Вынуть сетевой штекер из розетки. – После отключения возможно вытекание остатков воды через шланг из входного отверстия насоса.

ИСПРАВЛЕНИЕ НЕИСПРАВНОСТИ

ПРЕДУПРЕЖДЕНИЕ

Опасное электрическое напряжение!

Смерть или серьезные травмы вследствие поражения током.

Перед началом работ:

• Выключить прибор, вынуть сетевые штекеры и принять меры по защите прибора от несанкционированного включения.
• Прежде чем войти в воду или опустить в нее руки, обязательно отключить сетевое напряжение всех находящихся в воде устройств.

После завершения работ:

- Снова создать все условия для ввода в эксплуатацию.

Неисправность	Причина	Устранение неисправности
Насос не запускается	Электропитание прервано	Проверить предохранитель и электрические штекерные соединения
После непродолжительной работы насос отключается	Устройство защиты от перегрузки выключило насос в результате перегрева	Почистить входное отверстиеДать насосу охладиться
	Колодец сухой	Подождать, пока в колодце будет достаточно воды
Насос работает, но не качает или качает недостаточно	Напорный шланг закрыт	Проложить напорный шланг без изгибовПроверить и при необходимости почистить выпускное отверстие
	Входное отверстие засорено	Вычистить входное отверстие
	Воздух в напорном шланге	Удалить воздух из напорного шланга
	Если есть в наличии: Обратный клапан в напорном шланге неправильно установлен или засорен	Правильно установить обратный клапанПочистить обратный клапан
	Песок блокирует обратный клапан	Почистить обратный клапан (→ Почистить обратный клапан)Если насос по-прежнему не работает, обратитесь на фирму OASE
	Рабочее колесо с дефектом или износилось	Обратитесь на фирму OASE• Рабочее колесо должен заменять только сотрудник сервисной службы фирмы Oase
	Рабочее колесо заблокировано песком	• Почистить обратный клапан (→ Почистить обратный клапан)• Насос промыть чистой водой, чтобы вымыть из него все остатки песка. Если насос по-прежнему не работает, обратитесь на фирму OASE– Рабочее колесо должен заменять только сотрудник сервисной службы фирмы Oase

ОЧИСТКА И УХОД

ПРЕДУПРЕЖДЕНИЕ

Опасное электрическое напряжение!

Смерть или серьезные травмы

вследствие поражения током.

• Прежде чем погрузить руки в воду, обязательно отключить сетевое питание от всех приборов, находящихся в воде.
• До проведения работ на устройстве отключите сетевое питание.

УКАЗАНИЕ

Рекомендации по регулярной очистке:

• чистку прибора осуществлять по необходимости, но не реже 2 раз в год.

- Ни в коем случае не применять агрессивные моющие средства или химические растворы, так как они могут разрушить корпус или отрицательно

воздействовать на функционирование прибора.

• Рекомендуемое чистящее средство при стойких отложениях извести:
  – Очиститель насоса PumpClean OASE.
  – Бытовое моющее средство без содержания хлора и уксуса.
• После очистки тщательно промыть все детали чистой водой.

Почистить обратный клапан

Песок может блокировать обратный клапан насоса, что приводит к неправильному его закрыванию. Обратный клапан нужно почистить.

Исходное условие:

- Напорный шланг и адаптер демонтированы.

Необходимо выполнить следующие действия:

□D

1. Обратный клапан вынуть осторожно плоскогубцами.
2. Обратный клапан хорошо промыть чистой водой.
3. Сборку выполнять в обратной последовательности.
4. Перед установкой насоса дайте ему перекачать несколько минут чистую воду (напр. в ванной), чтобы окончательно вымыть остатки песка. (→ Установка и подсоединение)

ИЗНАШИВАЮЩИЕСЯ ДЕТАЛИ

Следующие компоненты являются изнашающимися деталями, которые подлежат замене сервисной службой фирмы OASE:

- Рабочий узел

ХРАНЕНИЕ НА СКЛАДЕ/ХРАНЕНИЕ В ЗИМНЕЕ ВРЕМЯ

Прибор не защищен от мороза. При морозостойкой установке не нужно демонтировать прибор. В противном случае при ожидаемых заморозках его нужно демонтировать и убрать на хранение.

Правильное хранение устройства:

• Максимально опорожнить устройство, основательно прочистить и проверить на наличие повреждений.
• Максимально опорожнить шланги, трубопроводы и соединения.
• Тщательно очистить устройство, проверить на наличие повреждений, заменить поврежденные детали.
• Хранить прибор в сухом виде, не допуская его замерзания.
• Открытые штекерные соединения защитить от влаги и грязи.

УТИЛИЗАЦИЯ

УКАЗАНИЕ

Не утилизировать данный прибор вместе с домашним мусором!

- Выведите устройство из работы, обрезав его кабель, и утилизируйте через предусмотренную для этого систему возврата.

ЗАПЧАСТИ

Благодаря оригинальным запчастям фирмы OASE устройство безопасно и надежно в работе.

Рисунки и списки запчастей вы найдете на нашей интернет-странице.

www.oase-livingwater.com/zapasnyecha-sti-di

ТЕХНИЧЕСКИЕ ДАННЫЕ

ProMax Pressure Well			3000/18	6500/10
Расчетное напряжение		В перем. тока	220-240
Расчетная частота		Гц	50
Расчетная мощность		Вт	900	1400
Класс защиты		–	IPX8
Подключение напорного патрубка		–	G1
Производительность	макс.	л/ч	3000	6500
Высота подачи	макс.	м	70
Глубина погружения	макс.	м	20
Допустимое количество песка в перекачиваемой воде	макс.	г/м ^3	150
Кабель сетевого питания	Длина	м	30
Габариты	Диаметр	мм	74	98
	Высота	мм	1085	778
Вес		кг	12,85	11,2
