РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KUC50.91 KRESS

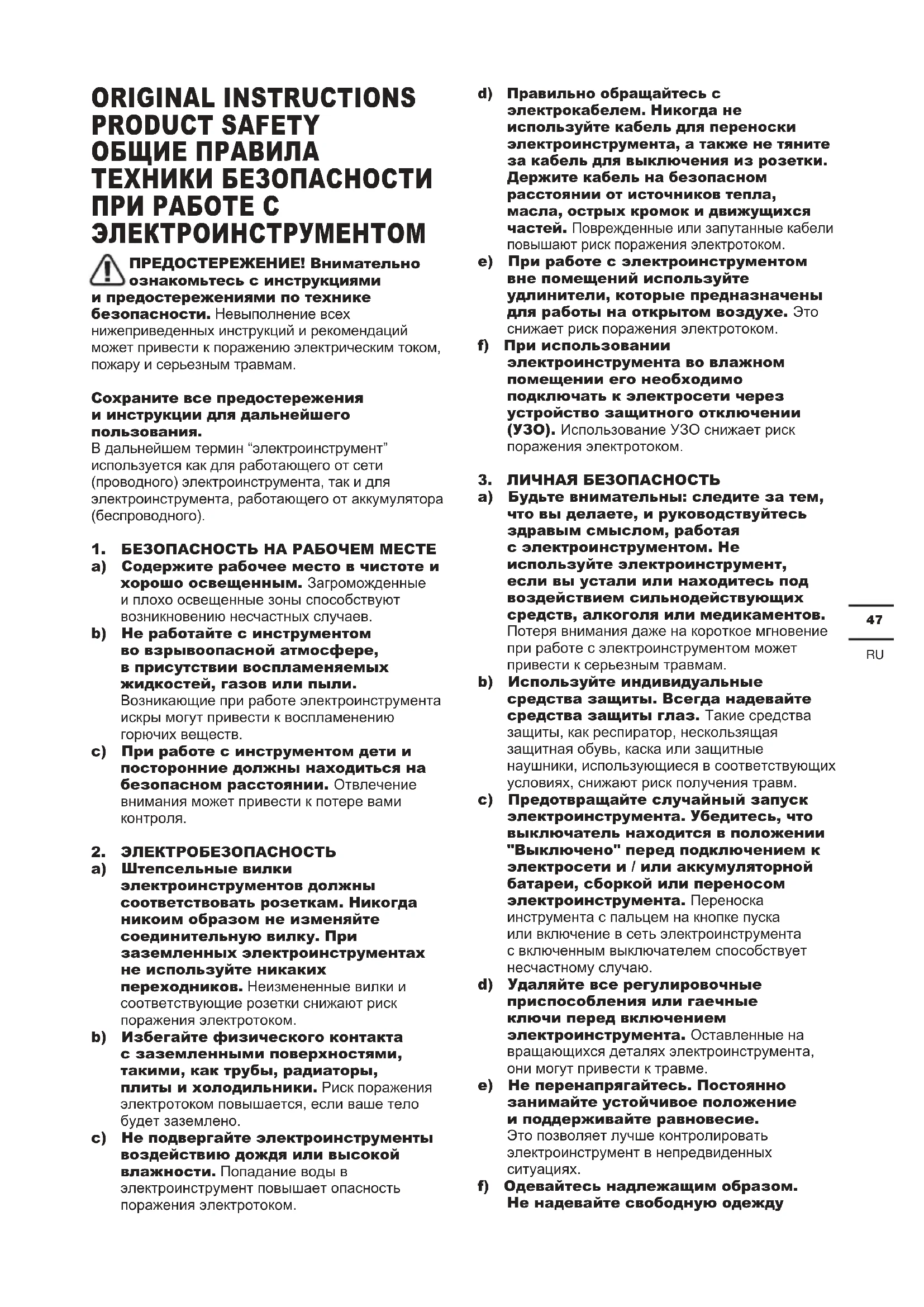

ORIGINAL INSTRUCTIONS PRODUCT SAFETY ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ПРЕДОСТЕРЕЖЕНИЕ! Внимательно ознакомьтесь с инструкциями и предостережениями по технике безопасности. Невыполнение всех нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам. Сохраните все предостережения и инструкции для дальнейшего пользования. В дальнейшем термин “электроинструмент” используется как для работающего от сети (проводного) электроинструмента, так и для электроинструмента, работающего от аккумулятора (беспроводного).

1. БЕЗОПАСНОСТЬ НА РАБОЧЕМ МЕСТЕ

a) Содержите рабочее место в чистоте и хорошо освещенным. Загроможденные и плохо освещенные зоны способствуют возникновению несчастных случаев. b) Не работайте с инструментом во взрывоопасной атмосфере, в присутствии воспламеняемых жидкостей, газов или пыли. Возникающие при работе электроинструмента искры могут привести к воспламенению горючих веществ. c) При работе с инструментом дети и посторонние должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере вами

a) Штепсельные вилки электроинструментов должны соответствовать розеткам. Никогда никоим образом не изменяйте соединительную вилку. При заземленных электроинструментах не используйте никаких переходников. Неизмененные вилки и соответствующие розетки снижают риск поражения электротоком. b) Избегайте физического контакта с заземленными поверхностями, такими, как трубы, радиаторы, плиты и холодильники. Риск поражения электротоком повышается, если ваше тело будет заземлено. c) Не подвергайте электроинструменты воздействию дождя или высокой влажности. Попадание воды в электроинструмент повышает опасность поражения электротоком. d) Правильно обращайтесь с электрокабелем. Никогда не используйте кабель для переноски электроинструмента, а также не тяните за кабель для выключения из розетки. Держите кабель на безопасном расстоянии от источников тепла, масла, острых кромок и движущихся частей. Поврежденные или запутанные кабели повышают риск поражения электротоком. e) При работе с электроинструментом вне помещений используйте удлинители, которые предназначены для работы на открытом воздухе. Это снижает риск поражения электротоком. f) При использовании электроинструмента во влажном помещении его необходимо подключать к электросети через устройство защитного отключении (УЗО). Использование УЗО снижает риск поражения электротоком.

3. ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) Будьте внимательны: следите за тем, что вы делаете, и руководствуйтесь здравым смыслом, работая с электроинструментом. Не используйте электроинструмент, если вы устали или находитесь под воздействием сильнодействующих средств, алкоголя или медикаментов. Потеря внимания даже на короткое мгновение при работе с электроинструментом может привести к серьезным травмам. b) Используйте индивидуальные средства защиты. Всегда надевайте средства защиты глаз. Такие средства защиты, как респиратор, нескользящая защитная обувь, каска или защитные наушники, использующиеся в соответствующих условиях, снижают риск получения травм. c) Предотвращайте случайный запуск электроинструмента. Убедитесь, что выключатель находится в положении "Выключено" перед подключением к электросети и / или аккумуляторной батареи, сборкой или переносом электроинструмента. Переноска инструмента с пальцем на кнопке пуска или включение в сеть электроинструмента с включенным выключателем способствует несчастному случаю. d) Удаляйте все регулировочные приспособления или гаечные ключи перед включением электроинструмента. Оставленные на вращающихся деталях электроинструмента, они могут привести к травме. e) Не перенапрягайтесь. Постоянно занимайте устойчивое положение и поддерживайте равновесие. Это позволяет лучше контролировать электроинструмент в непредвиденных

f) Одевайтесь надлежащим образом. Не надевайте свободную одежду48

или украшения. Держите волосы, одежду и перчатки на расстоянии от движущихся частей. Свободную одежду, украшения или длинные волосы может затянуть в движущиеся части. g) Используйте предусмотренные средства и устройства для сбора и удаления пыли, если инструмент оснащен таковыми. Использование таких средств может снизить опасности, связанные с

h) Не позволяйте осведомленности, полученной в результате частого использования инструментов, заставить вас расслабиться и игнорировать принципы техники безопасности при работе с инструментом. Неосторожное действие может привести к серьезным травмам в течение доли секунды.

a) Не перегружайте электроинструмент. Используйте подходящий инструмент для каждой определенной цели. Правильно подобранный электроинструмент выполнит работу лучше и надежнее на уровне, для которого он предназначен. b) Не используйте электроинструмент, если выключатель невозможно включить или выключить. Любой электроинструмент, который невозможно контролировать выключателем, представляет опасность и должен быть отремонтирован. c) Отсоедините штепсель от электросети и / или аккумуляторную батарею от электроинструмента перед проведением каких-либо настроек, сменой насадок или хранением электроинструмента. Подобные предохранительные меры снижают опасность случайного пуска электроинструмента. d) Храните не использующиеся электроинструменты в местах, недоступных для детей. Не разрешайте работать с электроинструментом лицам, которые не знают его особенностей или не ознакомлены с данной инструкцией. Электроинструменты в руках необученных пользователей представляют опасность. e) Поддерживайте электроинструмент в исправном состоянии. Проверяйте инструмент на предмет смещения или заедания движущихся частей, поломки деталей или любых иных неисправностей, могущих повлиять на работу электроинструмента. В случае повреждения следует отремонтировать электроинструмент перед применением. Многие несчастные случаи вызваны плохим уходом за электроинструментом. f) Режущий инструмент должен быть заточенным и чистым. При поддержании режущих инструментов в надлежащем состоянии и с острыми режущими кромками вероятность их заклинивания уменьшается и ими легче управлять. g) Используйте электроинструмент, принадлежности, сверла и т. п. в соответствии с данными инструкциями, спецификой конкретного типа электроинструмента, учитывая условия работы и выполняемую задачу. Использование электроинструмента для иных операций, помимо тех, для которых он предназначен, может привести к возникновению опасной

h) Ручки и поверхности для захвата должными быть сухими, чистыми и без следов масла и смазки. Скользкие ручки и поверхности для захвата не позволяют безопасно обращаться с инструментом и контролировать его в непредвиденных

5. ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОГО

ИНСТРУМЕНТА И УХОД ЗА НИМ a) Производите подзарядку аккумулятора только при помощи оригинального зарядного устройства. Зарядное устройство, которое подходит для одного типа аккумуляторной батареи, может привести к пожару, когда используется с другим типом аккумуляторной батареи. b) Используйте аккумуляторный инструмент только с оригинальными аккумуляторами. Использование любого другого типа аккумулятора может привести к травме или пожару. c) Неиспользуемые аккумуляторные батареи храните отдельно от металлических предметов, таких как скрепки для бумаги, монеты, ключи, гвозди, винты и тому подобное, которые могут замкнуть контакты батареи. Замыкание контактов аккумуляторной батареи может привести к ожогам или пожару. d) В критических ситуациях из аккумулятора может вытекать жидкость – избегайте контакта с ней. Если жидкость все же попала на поверхность кожи, смойте ее большим количеством воды. При попадании жидкости в глаза срочно обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или ожоги. e) Не используйте аккумуляторную батарею или инструмент, который поврежден или модифицирован. Поврежденные или модифицированные аккумуляторные батареи могут срабатывать непредсказуемым образом, что может привести к пожару, взрыву или риску получения травмы. f) Не подвергайте аккумуляторную батарею или инструмент воздействию огня или чрезмерно высокой температуры. Воздействие огня или49

температуры выше 130 °C может привести к

g) Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент вне диапазона температур, указанного в инструкциях. Неправильная зарядка или температура, выходящая за пределы указанного диапазона, может повредить аккумулятор и повысить риск возгорания.

6. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Ремонт электроинструмента должен выполняться квалифицированным персоналом с использованием только оригинальных запасных частей. Это гарантирует безопасность его использования. b) Никогда не обслуживайте поврежденные аккумуляторы. Обслуживание аккумуляторных батарей должно выполняться только производителем или авторизованными поставщиками сервисных услуг. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ОТБОЙНЫМ

1) Инструкции по технике безопасности

для всех видов работ

Надевайте защитные наушники. Воздействие шума может привести к потере

Используйте вспомогательную ручку(и), если она поставляется вместе с инструментом. Потеря контроля может привести к травме.

Во время выполнения работ, при которых режущая часть или средства крепления могут коснуться скрытой проводки, держите электроинструмент за изолированные поверхности захвата. Контакт режущей части или средств крепления с проводами под напряжением может стать причиной поражения электрическим током.

2) Инструкции по технике безопасности

при использовании удлиненных сверл с перфораторами a) Обязательно начинайте сверление на малой скорости, когда наконечник сверла соприкасается с заготовкой. На более высокой скорости свободно вращающееся без контакта с заготовкой сверло может погнуться, приводя к получению травм. b) Прилагайте усилие строго в направлении сверла и избегайте избыточного давления. Сверла могут погнуться, что вызовет их разлом и потерю контроля, приводя к получению травм. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНОЙ

a) Не допускается разбирать, вскрывать, измельчать элементы питания и аккумуляторную батарею. b) Не допускается накоротко замыкать элементы питания или аккумулятор. Не допускаетсябеспорядочно хранить элементы питания или аккумулятор в коробке или ящике, где они могут замкнуть друг друга или могут быть замкнуты другими металлическими предметами. Если аккумуляторная батарея не используется, держите ее подальше от металлических предметов, таких как зажимы, монеты, гвозди, винты и прочие металлические предметы небольшого размера, которые могут соединить клеммы друг с другом. Короткое замыкание клемм батареи может стать причиной ожогов или пожара. c) Не допускается подвергать аккумуляторную батарею воздействию высоких температур или пламени. Избегайте хранения аккумуляторной батареи в местах, подверженных воздействию прямого солнечного

d) Не допускается подвергать аккумуляторную батарею механическим ударам e) В случае протечки аккумуляторной батареи, не допускайте контакта электролита с кожей или глазами. В случае такого контакта необходимо промыть пораженный участок обильным количеством воды и обратиться за медицинской помощью. f) Аккумуляторную батарею необходимо содержать в чистоте и сухости. g) В случае загрязнения контактов аккумуляторной батареи их необходимо протереть чистой сухой

h) Аккумуляторную батарею необходимо заряжать перед использованием. Всегда следуйте данной инструкции и используйте правильный порядок

i) Не допускается оставлять аккумулятор

на зарядном устройстве, если он не используется. j) После продолжительного хранения может потребоваться несколько раз зарядить и разрядить аккумуляторную батарею для достижения максимальной эффективности ее

k) Используйте только зарядные устройства, указанные Kress. Не допускается использовать какие-либо зарядные устройства, за исключением специально предназначенных для50

данного оборудования. l) Не допускается использовать какие- либо аккумуляторные батареи, не предназначенные для использования с данным оборудованием. m) Храните аккумуляторную батарею в местах, недоступных для детей. n) Следует сохранить оригинальную документацию на изделие для будущего использования. o) По возможности извлекайте аккумуляторную батарею из изделия, если она не используется. p) Утилизируйте аккумуляторную батарею должным образом. q) Не используйте аккумуляторы сторонних производителей r) Берегите аккумулятор от воздействия СВЧ-излучения и высокого давления.

ОБОЗНАЧЕНИЯ Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации инструмента

Носите защиту органов зрения Носите защиту органов слуха Носите пылезащитную маску Li-I on Аккумулятор Li-Ion. Этот продукт маркирован символом, означающий раздельный сбор отходов в отношении всех блоков аккумуляторов и элементов питания. Они будут переработаны или разобраны на части в целях снижения воздействия на окружающую среду. Блоки аккумуляторов могут представлять опасность для окружающей среды и здоровья людей, поскольку они содержат опасные вещества. Не поджигать Выброшенные в неподобающем месте аккумуляторы могут быть затронуты природным кругообращением воды, что нанесет вред экосистеме. Не выбрасывайте использованные аккумуляторы в баки для несортированных бытовых

Носить защитные перчатки Свинчивание Бурение без воздействия

Стеллаж для инструментов Hex Убедитесь, что батарея извлечена, прежде чем менять аксессуары. Ударное сверление Высокая скорость Малая скорость51

Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть доставлены в местный центр утилизации для надлежащей переработки. СПИСОК ДЕТАЛЕЙ

СТОПОРНАЯ ВТУЛКА ДЕРЖАТЕЛЯ ИНСТРУМЕНТА

ПЕРЕДНЕЕ И ОБРАТНОЕ УПРАВЛЕНИЕ

6. УДАРНОЕ БУРЕНИЕ /ПАТРОН ДРЕЛИ

КНОПКА РАЗБЛОКИРОВКИ АККУМУЛЯТОРА *

*Не все принадлежности, иллюстрированные или описанные включены в стандартную поставку. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Моделей KUC50 KUC50.2 KUC50.91 (C50- обозначения оборудования, типичные для перфоратора ) KUC50 KUC50.2 KUC50.91 Напряжение 20V

Скорость без нагрузки 0-1700/мин Частота ударов без

0-5300уд/мин Максимальная зажимная способность 20мм Энергия удара 1.7Дж Время зарядки 45min /

Сталь 13мм Дерево 20мм бетон 20мм Вес 1.9кг 1.35кг ** Напряжение измеряется без нагрузки. Начальное напряжение батареи достигает максимум 20 в. Номинальное напряжение 18 в.

Нагружаемое звуковое

Уровень зв.давления =86,3 децибел в среднем Коэф.проницаемости=3 децибел в среднем Нагружаемая звуковой

Уровень зв.мощности =97,3 децибел в среднем Мощность=3 децибел в

Используйте защитные наушники.

Общие значения вибрации (сумма векторов трехосей) определяются в соответствии с EN 62841:

h,HD = 14,251m/s² K = 1.5 m/s² Заявленная общая величина вибрации может использоваться для сравнения одного инструмента с другим, а также может быть использована для предварительной оценки воздействия. ВНИМАНИЕ: вибрация, производимая при работе механизированного инструмента, может отличаться от заявленных значений в зависимости от способов использования устройства. Ниже перечислены некоторые условия, от которых зависит интенсивность вибрации: Способ использования инструмента и материалы для вырубки или сверления. Состояние инструмента и уровень техобслуживания Тип используемых принадлежностей и их техническое состояние. Сила удержания рукояток и наличие противовибрационных средств. Используемые рабочие инструменты, соответствие применения инструментов их назначению. При неправильном обращении данное устройство может стать причиной синдрома дрожания рук ВНИМАНИЕ: для точной оценки воздействия вибрации во время эксплуатации необходимо также учитывать все этапы рабочего процесса,52

включая время, когда устройство выключено или включено, но бездействует. Эти перерывы значительно снижают общее влияние вибрации в ходе всего рабочего цикла. Следующие рекомендации помогут снизить опасность воздействия вибрации при работе. ВСЕГДА пользуйтесь только острыми инструментами (резцами, сверлами, пилами и т.д.) Проводите техобслуживание в соответствии с указаниями, тщательно смазывайте устройство в соответствующих местах Если устройство используется регулярно, приобретите противовибрационные средства. Распределите задачи так, чтобы работы, сопровождающиеся высоким уровнем вибрации, проводились через большие промежутки времени. ПРИНАДЛЕЖНОСТИ

Мы рекомендуем Вам приобрести аксессуары, перечисленные в приведенном выше списке, в том же магазине, где продавался инструмент. Обратитесь к упаковке для получения дополнительной информации. Персонал магазина может помочь Вам и дать совет. ЭКСПЛУАТАЦИЯ ВНИМАНИЕ: Перед использованием инструмента, внимательно прочитайте руководство по эксплуатации. Использование по назначению Станок предназначен для ударного сверления и долбления бетона, кирпича. Он также подходит для сверления без воздействия на дерево, металл, керамику и пластик. Эксплуатация Действие Рис. Выбор режима работы СМ.РИС. A Ударное сверление Вставка битов СМ.РИС. B1 Удаление битов СМ.РИС. B2 Сверление & Свинчивание Вставка адаптеров СМ.РИС. C1 Вставка битов в патрон СМ.РИС. C2 Удаление адаптеров СМ.РИС. C3 Удаление битов из патрона СМ.РИС. C4 Выключатель вкл/выкл СМ.РИС. D Переключатель блокировки Примечание: Триггерный переключатель может быть заблокирован в выключенном

СМ.РИС. E Контроль вращения вперед СМ.РИС. F Обратный контроль вращения СМ.РИС. G LED-освещение СМ.РИС. H Защита от перегрузки в зависимости от температуры

Защита от глубокого разряда /

ИНСТРУМЕНТА Если Ваш электроинструмент перегрелся, установите скорость на максимум и дайте ему поработать 2-3 минуты, чтобы охладить двигатель. Сверла из карбида вольфрама SDS-plus всегда должны использоваться для бетона и каменной

При сверлении в металле используйте только сверла HSS в хорошем состоянии. По возможности, сделайте пробное отверстие перед тем, как сверлить отверстие большого диаметра. РЕШЕНИЕ ПРОБЛЕМ

1. ПРИЧИНЫ РАЗЛИЧНОГО ВРЕМЕНИ

РАБОТЫ АККУМУЛЯТОРА Проблемы со временем зарядки, если аккумуляторная батарея не использовалась в течение длительного времени, сократит время ее работы. Это можно исправить после нескольких операций зарядки и разрядки путем зарядки и работы с перфоратором. Тяжелые условия работы, такие как большие шурупы в твердую древесину, будут расходовать энергию аккумуляторной батареи быстрее, чем более легкие условия работы. Не перезаряжайте аккумуляторную батарею при температуре ниже 0° C и выше 30° C, так как это повлияет на производительность.53

ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ Снимите аккумулятор с инструмента перед выполнением любых настроек, ремонта или технического обслуживания. Ваш электроинструмент не требует дополнительной смазки или обслуживания. В Вашем электроинструменте нет деталей, обслуживаемых пользователем. Никогда не используйте воду или химические чистящие средства для очистки Вашего электроинструмента. Протирать сухой тканью. Всегда храните электроинструмент в сухом месте. Держите вентиляционные отверстия двигателя чистыми. Не допускайте попадания пыли на все рабочие органы управления. Иногда Вы можете увидеть искры через вентиляционные отверстия. Это нормально и не повредит Вашему электроинструменту.

Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Заявляем, что продукция, Марки Аккумуляторный бесщёточный

Моделей KUC50 KUC50.2 KUC50.91 (C50- обозначения оборудования, типичные для перфоратора ) Функции Обработка различных материалов Overeenkomt met de volgende richtlijnen, 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU Standaards in overeenstemming met, EN 55014-1 EN 55014-2 EN 62841-1

Лицо, уполномоченное составлять технический
