РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 210086 Hendi

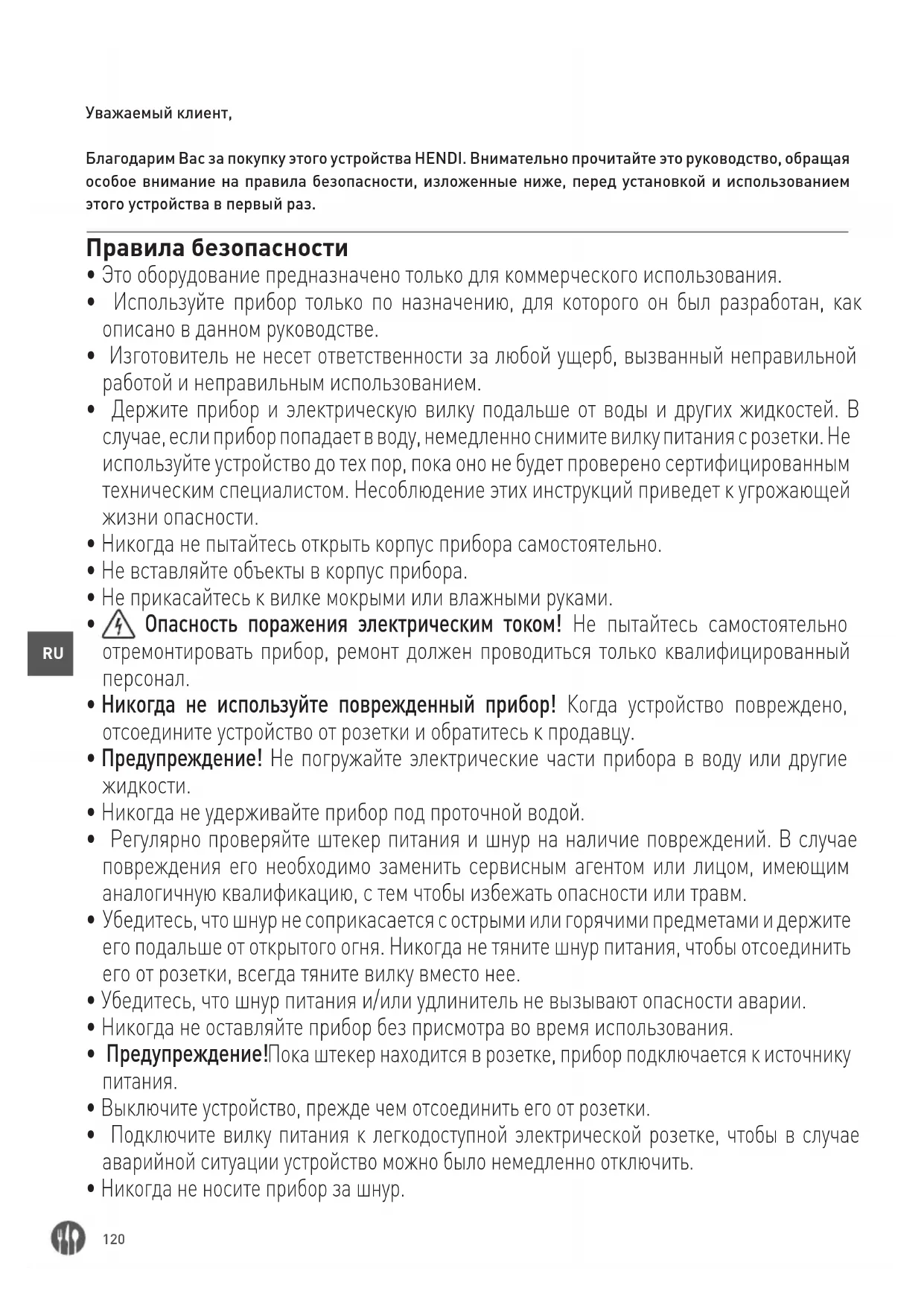

Уважаемый клиент, Благодарим Вас за покупку этого устройства HENDI. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз. Правила безопасности

• Это оборудование предназначено только для коммерческого использования.

• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.

• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.

• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.

• Никогда не пытайтесь открыть корпус прибора самостоятельно.

• Не вставляйте объекты в корпус прибора.

• Не прикасайтесь к вилке мокрыми или влажными руками.

• Опасность поражения электрическим током! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный

• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.

• Предупреждение! Не погружайте электрические части прибора в воду или другие

• Никогда не удерживайте прибор под проточной водой.

• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.

• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.

• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.

• Никогда не оставляйте прибор без присмотра во время использования.

• Предупреждение! Пока штекер находится в розетке, прибор подключается к источнику

• Выключите устройство, прежде чем отсоединить его от розетки.

• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.121

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.

• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.

• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и

• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.

• Держите устройство и его шнур питания в недоступном для детей месте.

• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением. Специальные правила безопасности

• ВНИМАНИЕ! Перед чисткой, обслуживанием или ремонтом отключайте прибор

• ВНИМАНИЕ! Требуется обслуживание двумя людьми одновременно!

• ВНИМАНИЕ! Перед эксплуатацией, очисткой или техническим обслуживанием прочтите руководство по эксплуатации!

• Продукты, предназначенные для резки, должны быть разморожены, без костей и распакованы. Устройство не предназначено для резки замороженных продуктов питания, овощей или для других целей.

• Используйте устройство только в соответствии с руководством.

• Любое другое применение может привести к повреждению устройства или травмам.

• Этот прибор может эксплуатироваться только обученным персоналом.

• Не устанавливайте устройство на предметах, генерирующих тепло (газовая, электрическая плита и т.п.). Устройство должно находиться вдали от горячих поверхностей и открытого пламени. Используйте устройство только на плоской, горизонтальной, чистой и сухой поверхности, устойчивой к воздействию высоких температур.

• Осторожно, опасность получения травмы! При обращении с ножом, необходима повышенная осторожность, особенно при удалении ножа. При необходимости, носите защитные перчатки (не поставляются).

• Внимание! Защитите шнур питания для предотвращения от случайного спотыкания или падения.

• Не используйте устройство прежде, чем оно будет правильно собрано с ножом, защитным кожухом ножа и лотком для пищевых продуктов.122

• Не используйте устройство вблизи взрывчатых или легковоспламеняющихся материалов, кредитных карт, магнитных дисков или радиоприемников.

• Никогда не манипулируйте с предохранителями.

• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия устройства.

• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА помните, чтобы выключать и отсоединить устройство от источника питания перед очисткой, обслуживанием или заменой аксессуаров.

• ПРЕДУПРЕЖДЕНИЕ! ВСЕГДА помните, чтобы не носить свободную одежду и не ка- саться движущихся частей руками и завязывать волосы.

• Обеспечьте пространство не менее 20 см вокруг устройства, чтобы обеспечить надлежащую вентиляцию во время использования.

• ПРЕДУПРЕЖДЕНИЕ! Будьте особенно осторожны при касании к режущим дискам. При необходимости надевайте защитные перчатки (не входят в комплект к устрой-

Назначение устройства

• Устройство предназначено для профессио- нального использования.

• Настоящее устройство предназначено толь- ко для нарезания пищевых продуктов, в том числе мяса, сыра, хлеба и т. д. Использование устройства для любых других целей может при- вести к повреждению или травме тела.

• Использование устройства для любых других целей будет рассматриваться, как использо- вание не по назначению. Пользователь будет нести исключительную ответственность за не- правильное использование устройства. Установка заземления Этот прибор относится к классу защиты I и дол- жен быть подключен к защитному грунту. Зазем- ление снижает риск поражения электрическим током, обеспечивая выход провода для электри- ческого тока. Этот прибор оснащен шнуром пи- тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть под- ключена к розетке, которая правильно установ- лена и заземлена. Информация о слайсере Общие меры безопасности

Слайсер может обслуживать только квалифици- рованный персонал, который ознакомился с ме- рами безопасности, указанными в руководстве

В случае изменений в кадрах, следует провести

Несмотря на то, что слайсер оснащен защитами в опасных местах, рекомендуется не прикасаться к ножу или движущимся элементам

Перед очисткой и обслуживанием отключите слайсер от источника питания

Следует помнить об остаточном риске, когда сня- ты защиты для проведения очистки и обслужива-

Очистка и обслуживания требуют особенного

Регулярный осмотр шнура питания абсолютно не- обходим. Изношенный или поврежденный шнур может представлять большой риск поражения электрическим током

Если слайсер не работает должным образом, рекомендуется прекратить его использование и воздержаться от самостоятельного ремонта. Об- ратитесь, пожалуйста, в авторизованный сервис-

Не пользуйтесь слайсером для резки заморо- женных продуктов, мяса с костями или рыб с ко- стями, или других не пищевых продуктов.

Нельзя использовать слайсер без прижимного устройства, когда для резки остаётся маленький кусочек мяса

Не принимайте опасные позы, нож может при-123

вести к травме .Производитель и/или продавец не несут ответственности в следующих случаях: - если слайсером пользовались посторонние

- если некоторые детали были заменены неори- гинальными запасными частями; - если инструкции, содержащиеся в данном до- кументе, точно не соблюдались; - если слайсер не очищался и не смазывался не- обходимыми средствами. Системы безопасности, установленные в слайсере Слайсер оснащен:

микровыключателем, который выключает слай- сер, когда вынимается стержень, крепящий за- щитный кожух ножа; микровыключатель не по- зволяет осуществить повторный запуск слайсера, если кожух не будет установлен в выключенную

реле в коробке управления, которое заставляет повторный запуск слайсера, в случае отключения электроэнергии

Несмотря на то, что слайсеры оснащены элек- тронной и механической защитой (во время ра- боты слайсера и во время очистки и обслужива- ния), всё ещё существует ОСТАТОЧНЫЙ РИСК, которого нельзя полностью устранить. Такой риск указан в руководстве под знаком ПРЕДУПРЕЖДЕНИЕ. Нож и другие дета- ли устройства могут привести к порезам и

Основные детали устройства 1 Затачивающее устройство 2 Боковой край каретки 3 Каретка 4 Включатель [Белый (I): ВКЛ; Черный (O): ВЫКЛ] 5 Ручка толщины резки 6 Прижимное устройство продукта 7 Крышка оси 8 Лезвие 9 Замок каретка 10 Кожух болт (не отображается)

Перед первым использованием124

• Убедитесь, что нет никаких недостающих ча- стей. В противном случае обратитесь к постав-

• Сохраните упаковку, если намереваетесь хра- нить прибор в будущем.

• Необходимо проверить устройство на полно- ту комплектации и наличие повреждений при транспортировании. В случае обнаружения не- полной комплектации или повреждений следу- ет незамедлительно связаться с поставщиком. Такое устройство ЗАПРЕЩАЕТСЯ использо- вать. (См. ==> Гарантия).

• Очистите лезвие. Внимание: оно очень острое! (При необходимости следует использовать перчатки, не входящие в комплект)

• Оставьте свободное пространство мин.10см вокруг устройства, чтобы обеспечить необхо- димую вентиляцию.

• Установить устройство таким образом, чтобы обеспечить свободный доступ к вилке.

• Если затачивающее устройство не установ- лено, действуйте согласно представленными ниже указаниям:

1. Вид сверху 2. Установите затачивающее

устройство таким образом, чтобы лезвие не передви- галось между точильными

Затяните ручку, чтобы затачи- вающее устройство было не- подвижным. Перед использо- ванием устройства убедитесь, что затачивающее устройство надежно закреплено. ВНИМАНИЕ! Затачивающее устройство оснащено аварийным выключателем. В случае, если он не установлен, нельзя будет пользоваться устройством.

• Укрепите экран, защищающий руки.

ВНИМАНИЕ! Рекомендуется не пользоваться устройством, если защитный экран для рук не был уста- новлен так, как показано выше! Экран должен защищать пользователя от травм. Если экраны не уста- новлены, существует риск получения травмы. Использование устройства125

• Установите устройство таким образом, чтобы включатель был направлен в сторону потреби-

• Если затачивающее устройство не установле- но, действуйте в соответствии с указанными ниже рекомендациями: - Установите затачивающее устройство на держателе так, чтобы лезвие не выступало за пределы точильных камней. - Затяните запорный винт на затачивающем устройстве. - Внимание! Если оно оснащено аварийным выключателем, он автоматически выключит устройство, когда будет устранено затачива- ющее устройство.

• Вложите вилку в сетевую розетку.

• Поверните ручку со шкалой и установите необ- ходимую толщину резки.

• Включите устройство, нажав БЕЛУЮ (I) кнопку выключателя.

• Положите продукт на каретке и установите при- жимное устройство так, чтобы продукт стабиль- но удерживать на месте. Убедитесь, что продукт прилегает к боковой кромке каретки.

• После завершения нарезания выключите устройство, нажав ЧЕРНУЮ (O) кнопку выклю-

• Установите ручку опять в положение “0”. Расположение и резка продуктов питания126

ПРЕДУПРЕЖДЕНИЕ: Продукты, предназначенные для резки, могут размещаться на лотке для пищи только, если ручка регулировки установлена в по- ложение „0”, следует также обратить внимание на нож и острые края. Процедура заключается в следующем:

• после размещения пищи на лотке, его следует опереть на основании, блокируя его плечом с держателями;

• поворачивайте ручку регулировки, чтобы полу- чить желаемую толщину ломтиков;

• для избежания несчастных случаев, лицо, об- служивающее слайсер, должно стоять лицом к устройству в правильном положении: опира- ясь правой рукой на прижимном устройстве для мяса, а левую руку держать около дефлектора (не прикасайтесь к ножу); тело должно быть пер- пендикулярно к рабочей столешнице (смотри Рис. 1a). ПРЕДУПРЕЖДЕНИЕ: Обратите особенное внима- ние: ни одна часть тела не может иметь контакт с ножом (смотри Рис.1б);

• нажмите кнопку включения „I”;

• равномерно передвигайте каретку (лоток для пищи + прижимное устройство для мяса + крон- штейн) по направлению к ножу, не прижимая пищу прижимным устройством, т.к. она прижи- мается к основанию собственным весом. Нож легко порежет пищу, а ломтики пройдут через дефлектор и попадут на лоток (смотри Рис.2);

• не пользуйтесь слайсером без пищи;

• после резки пищи, установите ручку регулировки в положение „0” и выключите устройство, уста- навливая переключатель в положение „0”;

• заточите нож, как только нарезанные кусочки бу- дут неровные или с неровными краями, а нарез- ка станет трудной (смотри Заточка ножа). Рис. 1a – Правильная позиция Рис. 1б – Плохая позиция Рис. 2 – Резка мяса127

Заточка ножа ПРЕДУПРЕЖДЕНИЕ: Перед заточкой ножа об- ратите внимание на ОСТАТОЧНЫЙ РИСК (смотри Электронная система безопасности), который от- носится к риску травмы при несоблюдении указа- ний, представленных ниже. Нож следует затачивать время от времени, когда он становится тупым. Следует выполнить следую- щие действия:

• после отключения питания от розетки, тщатель- но очистите лезвие ножа спиртом, чтобы удалить

• открутите ручку (поз.1, Рис.3a), поднимите затачи- вающее устройство (поз.2, Рис.3a) в положение, в котором оно заблокируется и поверните на 180°. Затем передвиньте его до конца, так, чтобы лез- вие ножа попало между заточками. Заблокируй-

• включите слайсер, переключая кнопку в положе- ние „I” (ON);

• нажмите кнопку (поз.3, Рис.3б), позволяя, чтобы лезвие ножа тёрлось о затачивающее устрой- ство около 30/40 секунд, пока на лезвии ножа не появится заусеница;

• нажмите одновременно кнопки (поз. 3 и 4, Рис. 3в) в течение 3-4 секунд, потом одновременно отпустите. Рис.3б;

• рекомендуется очистить точилки после заточки (смотри Очистка затачивающего устройства);

• после заточки, возвратите слайсер в исходное положение путем перемены процедуры на об-

• После заточки ножа необходимо вымыть нож слайсера (смотри Очистка ножа и защиты

ВНИМАНИЕ: Не удаляйте заусеницы в течение более, чем 3-4 сек., чтобы избежать опасной кривизны режущей кромки. Замените лезвие, если нет уже возможности заточить нож или, когда расстояние между краем лезвия и защит- ным экраном ножа превышает 6 мм. Рис.3 a Рис.3б Рис.3в128

Стандартная мойка Общие характеристики

• Мыть слайсер следует, по крайней мере, один раз в день или чаще, в зависимости от потреб-

• Мыть следует особенно тщательно в случае тех деталей слайсера, которые имеют прямой или косвенный контакт с пищей.

• Слайсер нельзя чистить мойкой или струёй воды высокого давления, использовать воду и ней- тральное моющее средство. Не пользоваться другими моющими средствами. Нельзя пользо- ваться инструментом, щётками и другими пред- метами, которые могут повредить поверхность

Перед очисткой необходимо:

• отсоединить вилку от розетки, чтобы полностью отсоединить слайсер от сети;

• установить ручку регулировки в положение „0”. ПРЕДУПРЕЖДЕНИЕ: Обратите внимание на остаточный риск, вызванный режущими и/или острыми поверхностями. При необходимости, носите защитные перчатки (не поставляются). Процесс мойки слайсера Очистка лотка для пищи Каретку (лоток для пищи + плечо + кронштейн) можно легко разобрать:

• установите ручку регулировки в положение „0” (1).

• установите каретку (поз. 2) на конце передвиже- ния (поз. a), рядом с элементами управления;

• поверните болт (поз. 3), переместите каретку вверх (поз. b);

• после снятия каретки, вымойте тщательно лоток для пищи горячей водой и нейтральным мою- щим средством (pH 7). Разборка каретки. Очистка ножа и защиты ножа

• Снимите крышку оси, открутив штифт на зад- ней стороне устройства (смотри Рис. 4). ПРЕДУПРЕЖДЕНИЕ: нож чистить влажной тка- нью в металлических перчатках. Для того, чтобы очистить нож с другой стороны, его следует снять (смотри Рис. 5). Нож снимается следующим образом:

снимите защиту ножа (смотри Рис. 5)

снимите затачивающее устройство (a) и повер- ните ручку регулировки так, чтобы устройство из оргстекла для снятия ножа (b) (не входят в ком- плект) примыкало к нему

ослабьте 3 или 4 (в зависимости от модели) винта (f), крепящие нож

приложите устройство из оргстекла (b) для снятия ножа так, чтобы два винта (e) вошли в отверстия в ноже, поворачивайте нож, пока он не попадет в нужное положение

легко затяните винт (e)

ВНИМАНИЕ: защиту ножа следует мыть горячей водой с нейтральным моющим средством.129

Рис. 4 – Снятие защиты ножа Рис. 5 – Установка устройства из оргстекла (b) для снятия ножа Очистка затачивающего устройства Очистка затачивающего устройства заключается в очистке заточных камней щёткой. Камни зата- чивающего устройства должны быть заблокиро- ваны, то есть они должны находиться с противо- положной стороны ножа. Очистка дефлектора Для того, чтобы снять дефлектор, освободите два крепящих винта (a) (смотри Рис. 6). Вымойте дефлектор горячей водой с нейтраль- ным моющим средством. Рис. 6 – Вид дефлектора Техническое обслуживание Общие характеристики Перед началом обслуживания:

• отключите сетевую вилку от розетки, чтобы пол- ностью отсоединить слайсер от сети.

• установите ручку регулировки толщины резки в положение „0”.

Не регулируйте ремень. Обычно его заменяют после 3-4 лет, вы должны в этом случае связаться с авто- ризованным сервисным центром.130

Ножки могут повредиться и потерять свою эла- стичность, что имеет отрицательное влияние на стабильность слайсера. В этом случае их следует заменить. Вы должны связаться с авторизован- ным сервисным центром. Сетевой шнур Периодически проверяйте состояние сетевого шнура, а, в случае необходимости, свяжитесь с авторизо- ванным сервисным центром с целью его замены.

Проверьте, не уменьшился ли нож боле, чем на 10 мм по сравнению с первоначальным диаметром. Для замены ножа свяжитесь с авторизованным сервисным центром. Затачивающее устройство Проверьте, сохранили ли точилки необходимые абразивные свойства во время заточки. Для того, чтобы не повредить нож, их следует периодически заменять. Для этого свяжитесь с авторизованным сервис- ным центром. Смазка направляющих Время от времени налейте несколько капель масла на круглую направляющую, по которой двигается каретка. Эти действия можете выполнять через отверстие (OIL) рядом с ручкой регулировки. Маркировка кнопочной панели Если маркировка кнопочной панели повредилась, свяжитесь с авторизованным сервисным центром с целью замены. Утилизация устройства Устранение неисправного устройства если по какой-то причине будет необходимо ис- ключить устройство из эксплуатации, убедитесь, что никто не будет в состоянии им пользоваться: отключите его от сети и устраните электрические соединения.

• Перед помещением на хранение устройство следует отключить от электрической розетки и дать ему полностью остыть .

• Устройство следует хранить в чистом, сухом и прохладном месте.131

Диагностика и устранение неисправностей Если устройство не работает надлежащим образом, используйте следующую таблицу для поиска ре- шения. Если вы не можете решить проблему, свяжитесь с поставщиком / сервисным специалистом. Проблема Возможная причина Решение Устройство нарезает продукты неравномерно Тупое лезвие Лезвие следует заточить Грязное устройство Очистить устройство Устройство не режет Перегрелся двигатель Оставить машину для охлаждения на длитель- ное время. Защитный термостат от двигателя автоматически сбрасывается. Каретка не передви-

Загрязнился стержень, по котором передвигает-

Очистить стержень и смазать его вазелином К лезвию прилипли остатки продуктов Выключите устройство и отключите его от электросети. Подождите, пока устройство полностью не остановится. Удалите налипшие продукты. Протрите лезвие влажной тканью. Лезвие перестает вра- щаться во время резки

Изношенный или гряз- ный приводной ремень Обратитесь к поставщику Схема цепи для 210000, 210017, 210031, 210048, 210086, 970294 Ввод напряжения переменного тока: 220-240 В 50 Гц пер. тока

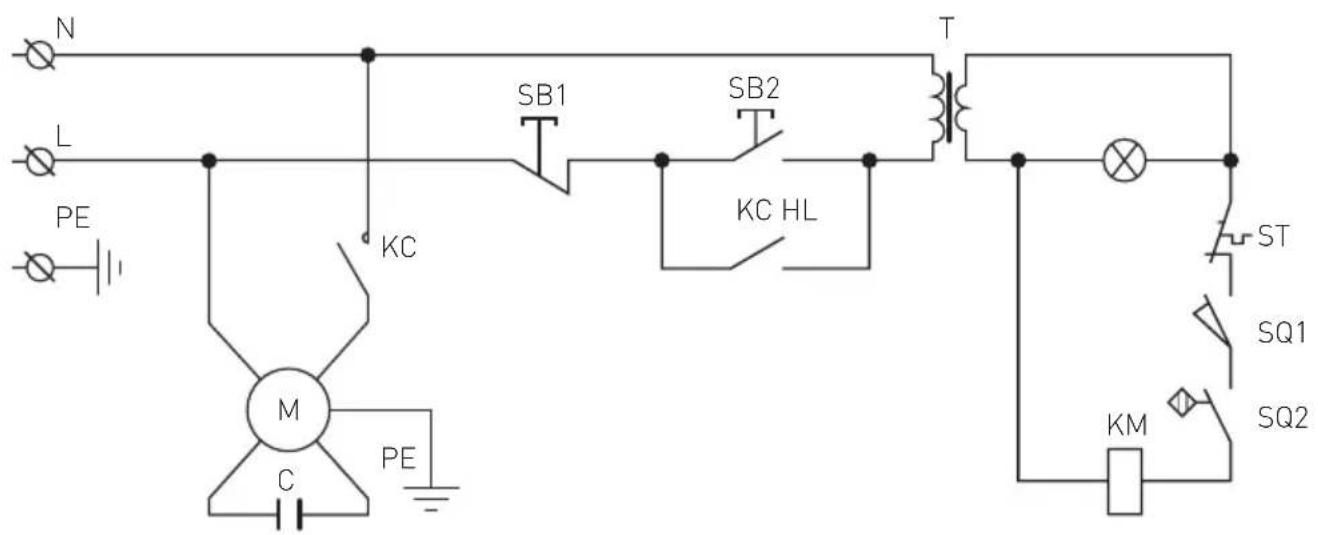

M : Двигатель T : Трансформатор C : Конденсатор PE : Защитное заземление L : Фаза N : Нейтральный SB1, SB2 : Выключатель KC : Реле HL : Индикаторная лампа ST : Термический выключатель SQ1, SQ2 : Микровыключатель132

Список деталей (№ позиции : 210000, 210031, 210048, 210086, 970294) № детали Название детали Количе-

№ детали Название детали Количе-

1 Ограждение 1 16 Шариковый подшипник 6202 2 2 Активная планка 1 17 Колесо для ремня лезвия Ø66 1 3 Поднос для продуктов 1 18 Штифт колеса для ремня 1 4 Диск защиты лезвия 1 19 Ремень SV.330 2 5 Лезвие 1 20 Скользящий контейнер для обрез-

6 Кольцо защиты лезвия 1 21 Линия питания 1 7 Скоба для поддона 1 22 Ось скольжения 1 8 Фиксированный рычаг для

1 23 Ручка с циферблатом 1 9 Втулка фиксированного ры-

1 24 Упругая прокладка 1 10 Ручка фиксированного рычага 1 25 Эксцентрик 1 11 Пластиковая гранула 1 26 Нивелир эксцентрика 1 12 Двигатель 1 27 Слайдер 1 13 Мотор для нарезки брикетов 1 28 Скользящая ось для нарезания

14 Штифт фиксированного рыча- га Ø12×185 1 29 Пружина оси скольжения тянущей

15 Болты защиты лезвия 1 30 Ось тянущей скобы 1133

№ детали Название детали Количе-

№ детали Название детали Количе-

31 Квадратная ось 1 61 Настройка точила 1 32 Тянущая скоба 1 62 Упругая прокладка Ø15 для под-

33 M8×35 Винт с шестигранной

1 63 Упругая прокладка Ø15 для под-

34 Шариковый подшипник 607 1 64 Гайка для винта с квадратной го- ловкой диска защиты лезвия

35 Ручка крышки тянущей скобы 1 65 Болт ручки фиксированного рычага 1 36 Реле 1 66 Болт заслонки для защиты пальцев 2 37 Конденсатор 1 67 Гайка заслонки для защиты паль-

38 Держатель конденсатора 1 68 Болт ручки скобы 1 39 Кнопка измельчения 1 69 Нижняя упругая накладка 1 40 Кнопочный выключатель 1 70 Болт мотора 1 41 Материнская плата 1 71 Шайба скребка для мяса 2 42 Скребок для мяса 1 72 Болт скребка для мяса 2 43 Валик для заточки 1 73 Фиксирующий болт конденсатора 1 44 Основание блока заточки 1 74 Крышка поддона A 1 45 Основание блока заточки в

1 75 Прокладка доски для мяса 1 46 Кнопка заточки 2 76 Крышка поддона B 1 47 Колесо измельчения Ø45 1 77 Болты с утопленной головкой M6×12

48 Колесо крупного измельчения Ø45 1 78 Болт скользящей оси для нареза- ния брикетов

49 Штифт точила 2 79 Фиксирующий винт оси квадрата 2 50 Пружина 2 80 Болт регулировки слайдера 1 51 Штифт скобы точила 1 81 Магнит 1 52 Ручка крепления точила 1 82 Магнитный выключатель 1 53 Активная планка пробойника 1 83 Алюминиевый блок 1 54 Резиновая ножка 4 84 Микровыключатель 1 55 Защитное кольцо штифта лез-

2 85 Замок из нержавеющей стали 1 56 Доска блокировки мяса 1 86 Блок ограничителя 1 57 Скоба скользящей оси 2 87 Планка из нержавеющей стали 1 58 Небольшое колесо ремня мо-

1 88 Установочный винт скобы поддона 1 59 Привод скольжения 1 89 Масляное уплотнение 1 60 Установка колеса ремня 1134

Список деталей (№ позиции : 210017)

Название детали Количе-

Название детали Количе-

101 Ограждение 1 117 Колесо ремня 1 102 Активная планка 1 118 Штифт колеса для ремня 1 103 Поднос для продуктов 1 119 Ремень SV.400 2 104 Диск защиты лезвия 1 120 Опорное основание 1 105 лезвие 1 121 Кабельная муфта 1 106 Кольцо защиты лезвия 1 122 Скребок для мяса 1 107 Скоба для поддона 1 123 Кнопка измельчения 1 108 Фиксированный рычаг продук-

1 124 Кнопочный выключатель 1 109 Втулка фиксированного рычага 1 125 Конденсатор 1 110 Ручка 1 126 Держатель конденсатора 1 111 Пластиковая гранула 1 127 Винт ориентации штока 1 112 Двигатель 1 128 Ручка с циферблатом 1 113 Мотор для нарезки брикетов 1 129 Упругая прокладка 1 114 Линия питания 1 130 Эксцентрик 300 1 115 Болты защиты лезвия 1 131 Материнская плата 1 116 Шариковый подшипник 6204 2 132 Штифт нивелира эксцентрика 1135

Название детали Количе-

Название детали Количе-

133 Скользящая ось 1 163 Настройка точила 1 134 Слайдер 1 164 Ø 20 Упругая прокладка для под-

135 Резиновая ножка 4 165 Упругая прокладка Ø 47 для отвер-

136 Ось скольжения для нарезания

2 166 Гайка для винта с квадратной го- ловкой диска защиты лезвия

137 Реле 1 167 Болт ручки фиксированного ры-

138 Пружина оси скольжения 2 168 Болт заслонки для защиты паль-

139 Ось скольжения тянущей скобы 1 169 Гайка заслонки для защиты паль-

140 Квадратная ось 1 170 Болт ручки скобы 1 141 Тянущая скоба 1 171 Гайка ручки скобы 1 142 Кнопка тянущей скобы 1 172 Болт дна скобы 1 143 Валик для заточки 1 173 Фиксирующий винт оси квадрата 2 144 Кнопка 2 174 Болт скользящей оси для нареза- ния брикетов

145 Колесо измельчения Ø45 1 175 Болт скользящей оси 1 146 Штифт колеса для удаления об-

2 176 Нижняя упругая накладка Ø 12 1 147 Пружина колеса для удаления

2 177 Шайба скребка для мяса 2 148 Колесо крупного измельчения Ø45 2 178 Болт скребка для мяса 1 149 Ручка крепления точила 1 179 Тонкая прокладка подшипника центра вращения

150 Опорное основание наружного

1 180 Болт подшипника центра враще-

151 Колесо Ø 4,751 1 181 Замок из нержавеющей стали 1 152 Штифт точильного камня 1 182 Магнит 1 153 Основание блока заточки 1 183 Магнитный выключатель 1 154 Защитное кольцо штифта лезвия 2 184 Блок ограничителя 1 155 Штифт поддона для продуктов 1 185 Микровыключатель 1 156/156A Доска блокировки мяса 1 186 Крышка поддона A 1 157 Скоба оси скольжения 1 187 Крышка поддона B 1 158 Небольшое колесо ремня мотора 1 188 Тонкая прокладка подшипника центра вращения

159 Колесо передачи скольжения 1 189 Масляное уплотнение 1 160 Ручка тянущей скобы 1 190 Планка из нержавеющей стали 1 161 Ось скольжения 608 1 191 Установочный винт скобы поддона 1 162 Установка колеса ремня 1136

Технические характеристики No продукта 210031 210048 210000 210017 210086 970294 Рабочее напряжение и

220-240В~ / 50 Гц Потребляемая мощность 200Вт 280Вт 320Вт 420Вт 320Вт 280Вт Диаметр лезвия 195 мм 220 мм 250 мм 300 мм 250 мм 220 мм Класс влагозащиты IP33 Степень защиты I Класс Уровень шума <70 дБ (A) Размеры 400x400x (выс.)330мм 440x420x (выс.)350мм 485x420x (выс.)395мм 600x480x (выс.)450мм 485x420x (выс.)395мм 440x420x (выс.)350мм Вес нетто (приб.) 13,5 кг 14 кг 16 кг 26 кг 16 кг 14 кг Внимание:Технические характеристики могут быть изменены без предварительного уведомления.

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, ко- торая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использова- лось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ре- монт или на замену в рамках гарантии, следует указать место и дату покупки устройства и прило- жить счет, или чековую квитанцию. Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в тех- нические параметры, указываемые в техниче- ской документации без предупреждения. Утилизация и защита окружающей среды В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответ- ственность за передачу оборудования в соот- ветствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штра- фов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудо- вания способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды. Для получения дополнительной информации о том, где можно отдать использованное обору- дование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рецирку- ляцию и переработку отходов экологически без- опасным способом, как непосредственно, так и в рамках государственной системы.137
