РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ESM1015 Ferm

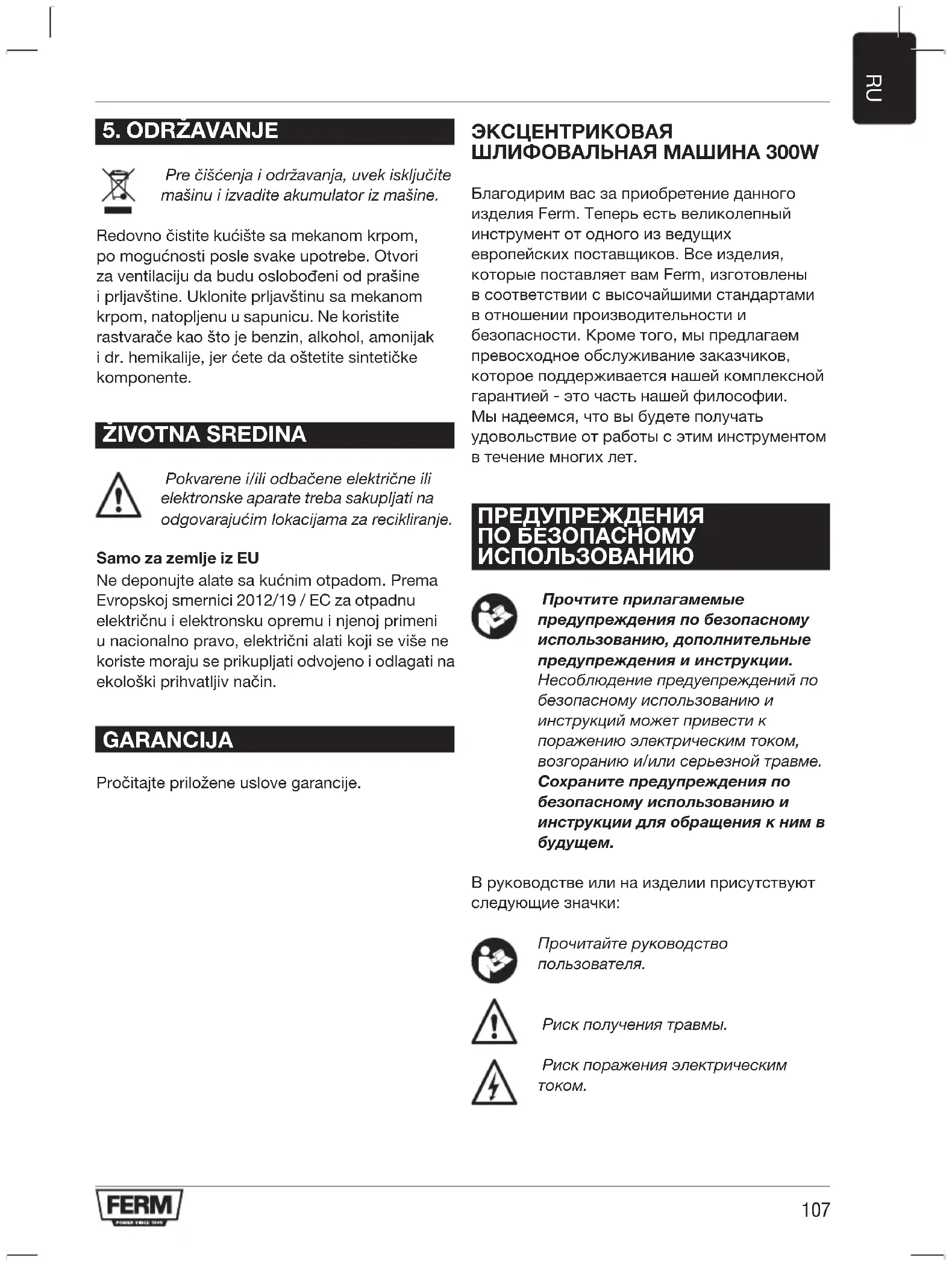

Вруководствеилинаизделииприсутствуют следующиезначки: Прочитайте руководство пользователя. Риск получения травмы. Риск поражения электрическим током.108

При повреждении сетевого шнура, а также при проведении чистки и технического обслуживания немедленно извлките вилку сетевого шнура из розетки. Надевайте защитные очки. Надевайте средства защиты органов слуха. Надеавайте пылезащитную маску. Машина класса II - Двойная изоляция - Вам не нужна заземленная вилка. Не выбрасывайте изделие в контейнеры, которые для этого не предназначены. Изделие отвечает требованиям соответствующих стандартов по безопасности, изложенных в директивах ЕС. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прочтите все предупреждения по технике безопасности, инструкции, иллюстрации и спецификации, прилагаемые к данному электроинструменту. Несоблюдение всех перечисленных ниже инструкций может привести к поражению электрическим током, возгоранию и/или серьезным травмам. Сохраните эту инструкцию. Термин «электроинструмент» во всех правилах, перечисленных ниже, относится к работающим от сети (со шнуром питания) электроинструментам или действующим от аккумулятора (без шнура питания) электроинструментам.

a) Рабочее место должно быть чистым и хорошо освещённым. Загромождённые и недостаточно освещённые рабочие места способствуют травматизму. b) Не используйте электроинструменты во взрывоопасных условиях, например, вблизи легковоспламеняющихся жидкостей, газов или частиц. Во время работы электроинструмента возникают искры, которые могут вызвать воспламенение взрывоопасных частиц. c) Во время работы с электроинструментом дети и посторонние должны находиться на безопасном расстоянии. Отвлекаясь, вы можете потерять контроль над управлением.

2) Электротехническая безопасность

a) Вилка электроинструмента должна точно соответствовать штепсельной розетке. Никогда не вносите изменения в конструкцию вилки. Не используйте переходные устройства для вилки, которые заземляют (замыкают на землю) электроинструменты. Не модифицированные вилки и точно соответствующие им штепсельные розетки уменьшают вероятность поражения электрическим током. b) Не допускайте контакта частей тела с заземлёнными или замкнутыми на землю поверхностями, например, с поверхностью труб, радиаторов, кухонных плит, холодильников. Существует повышенная опасность поражения электрическим током, если Ваше тело заземлено или замкнуто на землю. c) Не оставляйте электроинструменты под дождём или во влажных условиях. Вода, попавшая на электроинструмент, повышает вероятность поражения электрическим

d) Не нарушайте режим эксплуатации сетевого шнура. Никогда не переносите электроинструмент, держа его за шнур, не дёргайте, и не тяните за шнур, чтобы отключить вилку от розетки. Защищайте шнур от источников тепла, масел, предметов с острыми краями или движущимися частями. Повреждённые или спутанные шнуры питания повышают вероятность поражения электрическим

e) Если электроинструмент используется вне помещений, применяйте только109

предназначенные для наружных работ удлинители. Применение шнуров питания, предназначенных для наружных работ, уменьшает вероятность поражения электрическим током. f) Если использование электроинструмента в условиях влажной окружающей среды неизбежно, необходимо использовать источник тока, защищенный устройством защитного отключения (УЗО) Применение УЗО снижает риск поражения электрическим током.

3) Личная безопасность

a) Будьте внимательны, контролируйте свои действия и руководствуйтесь здравым смыслом при работе с электроинструментом. Не работайте с электроинструментом, если вы устали или находитесь под влиянием наркотиков, алкоголя или медицинских препаратов. Потеря внимания при работе с электроинструментом может привести к тяжёлым телесным повреждениям. b) Используйте средства индивидуальной защиты. Всегда носите защитные очки. Использование средств индивидуальной защиты, таких как защитная маска, обувь на нескользящей подошве, защитный шлем или средство защиты органов слуха, - в зависимости от условий работы, снижает риск получения травм. c) Принимайте меры в целях избежания непреднамеренного запуска. Перед подключением электроинструмента к электропитанию и/или к аккумуляторной батарее, когда берете устройство или при его транспортировке убедитесь, что электроинструмент находится в выключенном состоянии. Ношение инструмента с пальцем на выключателе опасно, и может привести к несчастному

d) Убирайте регулировочные инструменты и гаечные ключи перед включением электроинструмента. Гаечный ключ или регулировочный инструмент, оставленные в соединении с вращающимся деталями электроинструмента, могут привести к телесным повреждениям. e) Не наклоняйтесь чрезмерно. Работайте в безопасной позиции и всё время сохраняйте равновесие. Это обеспечит надлежащее управление электроинструментом при неожиданных

f) Одевайтесь надлежащим образом. Не надевайте просторную одежду и ювелирные изделия. Сделайте так, чтобы ваши волосы, одежда и перчатки находились на достаточном расстоянии от движущихся частей. Просторная одежда, ювелирные изделия и длинные волосы могут быть захвачены движущимися частями. g) В случае если предусмотрено подключение пылеулавливающего устройства убедитесь, что оно подсоединено и надёжно работает. Использование такого рода устройств уменьшает вред от воздействия пыли. h) Всегда сохраняйте бдительность и соблюдайте правила техники безопасности при работе с электроинструментом. Момент невнимательности может привести к серьезным травмам.

4) Использование электроинструмента и

уход за ним a) Не перегружайте электроинструмент. Используйте электроинструмент только по назначению. Применение электроинструмента по назначению сделает работу более эффективной и безопасной. b) Не используйте электроинструмент, если переключатель не устанавливается в положение Вкл. и Выкл. Все электроинструменты с вышедшими из строя переключателями представляют потенциальную опасность и должны быть отремонтированы. c) Перед проведением любых работ по наладке, замене принадлежностей или перед уборкой электроинструментов на хранение следует отключать вилку от источника питания. Эти превентивные меры безопасности уменьшают риск непреднамеренного включения электроинструмента.110

d) Храните неиспользуемые электроинструменты в недоступном для детей месте, и не доверяйте использование электроинструмента лицам, которые не знакомы с данным электроинструментом и с инструкцией по его применению. В руках необученных лиц электроинструменты представляют

e) Проводите обслуживание электроинструментов. Проверьте синхронность работы взаимодействующих деталей, наличие повреждённых деталей и прочие условия, которые могут повлиять на работу электроинструмента. Отремонтируйте повреждённые электроинструменты перед использованием. Большое количество несчастных случаев вызвано плохим обслуживанием электроинструментов. f) Содержите режущий инструмент острым и чистым. Должным образом обслуживаемый режущий инструмент с острыми режущими частями в меньшей степени подвержен заклиниванию, им легче

g) Используйте электроинструмент, принадлежности, вставные резцы и т.д., в соответствии с этой инструкцией и соответствующим образом для каждого вида электроинструментов, принимая во внимание условия работы и вид выполняемой работы. Использование электроинструмента не по назначению может привести к опасным ситуациям. h) Старайтесь, чтобы рукоятки и поверхности захватывания были чистыми, сухими и незагрязненными маслом или смазкой. Скользкие рукоятки и поверхности захватывания не позволяют обеспечить безопасность работы и управления инструментом в непредвиденных ситуациях.

а) Обслуживание электроинструмента должно выполняться квалифицированным лицом с использованием только оригинальных запасных частей. Это обеспечит сохранение безопасного использования электроинструмента. Дополнительные меры предосторожности для орбитальных шлифовальных

Контакт с высвобождаемой во время работы пылью или ее вдыхание (например, при обработке поверхностей, окрашенных красками содержащими свинец, дерева и металла) может представлять опасность для вашего здоровья и здоровья окружающих. Всегда пользуйтесь соответствующими средствами индивидуальной защиты, например, пылезащитной маской. Во время работы всегда используйте соответствующий пылеотсос.

• Неработайтесматериаламисодержащими асбест.Асбестсчитаетсяканцерогенным.

• Непользуйтесьмашинойдляшлифования заготовокизмагния.

• Надевайтезащитныеочки.Надевайте средствазащитыоргановслуха.При необходимостииспользуйтесредства индивидуальнойзащиты,например, защитныеперчатки,защитнуюобувьит.п.

• Держитемашинузаизолированныепо- верхностизахвата,еслипринадлежность можетвступитьвконтактсоскрытойпро- водкойилисетевымкабелем.Еслипринад- лежностькасаетсякабеля„поднапряжени- ем“,металлическиедеталимашинытакже становятсядеталями„поднапряжением“. Рискпораженияэлектрическимтоком.

• Будьтеосторожныпризачистке окрашенныхповерхностей.

• Передиспользованиеммашиныизвлеките всегвоздиидругиеметаллические предметыиззаготовки.

• Проверьтечтобызаготовкаимела должнуюопоруилибылазакреплена.

• Применяйтетольконаждачнуюбумагу, пригоднуюдляиспользованиясданной

• Используйтетольконаждачнуюбумагу должныхразмеров.Проверьте,чтобы наждачнаябумагабылаустановлена должнымобразом.111

• Проверяйтесостояниенаждачнойбумаги передкаждымиспользованием.Не пользуйтесьнаждачнойбумагой,которая изношенавследствиедлительного использования.

• Неставьтевключеннуюмашинунастолили

Электробезопасность Всегда проверяйте, чтобы напряжение источника питания соответствовало напряжению, указанному на паспортной табличке.

• Непользуйтесьмашинойсповрежденным сетевымшнуромиливилкой.

• Еслинеобходимозаменитьшнурпитания, этодолженсделатьпроизводительили егопредставитель,чтобыизбежатьугрозы безопасности.

• Используйтекабелиудлинителей, соответствующиеноминальноймощности машины,минимальнаятолщинакабеля 1,5мм2.Прииспользованиикатушки кабеляудлинителя,всегдаполностью разворачивайтекабель. Технические данные Model No. ESM1015 Напряжение сети питания 230 В~ Частота сети питания 50 Гц Потребляемая мощность 130 Вт Скорость без нагрузки 6.000 - 13.000 мин-1 Вес 2,1 кг ШУМ И ВИБРАЦИЯ Звуковое давление (L

) 77.7 + 3 дБ (A) Акустическая мощность (L

) 88.7 + 3 дБ (A) Вибрация 4,758 + 1,5 м/с2 Надевайте средства защиты органов

Уровень вибрации Уровеньвибрации,указанныйвконцеданного руководствапоэксплуатациибылизмерен всоответствиисостандартизированным испытанием,содержащимсявEN62841- 1,EN62841-2-4;даннаяхарактеристика можетиспользоватьсядлясравнения одногоинструментасдругим,атакжедля предварительнойоценкивоздействия вибрацииприиспользованииданного инструментадляуказанныхцелей: - уровеньвибрацииприфактическом использованииэлектроинструментаможет отличатьсяотзаявленногозначенияв зависимостиотспособовиспользования инструмента;и - необходимостьопределениямер безопасностидлязащитыоператора, основанныхнаоценкевоздействияв фактическихусловияхиспользования(с учетомвсехчастейрабочегоцикла,таких каквремя,когдаинструментвыключени когдаонработаетвхолостую,вдополнение квременисрабатывания). защищайтесебяотвоздействия вибрации,поддерживаяинструменти еговспомогательныеприспособленияв исправномсостоянии,поддерживаярукив тепле,атакжеправильноогранизовуясвой рабочийпроцесс

2. ОПИСАНИЕ (РИС. A)

Использование по назначению Инструментпредназначендляшлифования дерева,пластмассыиметалла.Инструмент предназначентолькодлясухогошлифования. Инструментнепредназначендляобработки предметов,содержащихасбест.Неправильное использованиеможетповредитьинструмент. Цифрывтекстеотносятсяксхемамнастр.2.

1. Выключательвкл./выкл.

4. Шлифовальнаяподушка

5. Зажимнаждачнойбумаги

7. Колесорегулировкискорости

Перед сборкой всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.112

Подсоединение пылесборника (рис. В) Крайнерекомендуетсяиспользовать инструментвместеспылесборником(3),что обеспечитоптимальныйсборпыли.

• Установитепылесборникпазомнавыступ заднеговыходадляудаленияпыли.

• Чтобынадежнозафиксировать пылесборник,вставляйтеегодощелчка. Примечание. Пылесборникследует опорожнять,когдаонзаполненнаполовину— этопозволитсохранитьоптимальныйобъем

Установка и снятие шлифовальной бумаги (рис. C)

• Держитеинструментповернутымнабок илиперевернутым,какпоказанонарис. C1.

• Установитешлифовальнуюбумагу(5) нужнойзернистостинашлифовальную подошву(4).Убедитесь,чтоотверстияв шлифовальнойбумаге(5)совпадаютс отверстиямившлифовальнойподошве(4), какпоказанонарис.C2.

• Чтобыснятьшлифовальнуюбумагу(5), простостянитешлифовальнуюбумагусо шлифовальнойподошвы(4). Примечание. Используйтекрупнозернистую шлифовальнуюбумагудляшлифования грубых,неровныхповерхностей.Используйте среднезернистуюшлифовальнуюбумагу дляудаленияцарапин,оставшихсяпосле крупнозернистойбумаги.Используйте мелкозернистуюшлифовальнуюбумагудля отделкиповерхностей. Замена шлифовальной подушки (рис. D) Вслучаеизносашлифовальнаяподушка подлежитзамене.

• Принеобходимостиснимитенаждачную

• Ослабьтевинтышлифовальнойподушки (4).

• Снимитестаруюшлифовальнуюподушку.

• Установитеновуюшлифовальнуюподушку.

• Затянитевинтышлифовальнойподушки(4).

• Включитеинструмент,нажавна выключатель(1).Приотпускании выключателя(1)инструментостановится. Настройка скорости (рис. А) Длянастройкискоростииспользуетсядиск регулировкискорости.Дискрегулировки скоростиможноустановитьводноиз6 положений.Идеальнаяскоростьзависит отнеобходимогоразмеразернаи обрабатываемогоматериала. Не настраивайте скорость во время

Подсказки по оптимальному использованию

• Крепкодержитемашинуобеимируками.

• Установитешлифовальнуюподушку снаждачнойбумагойназаготовку.

• Медленнодвигайтемашинувдоль заготовки,крепкоприжимая шлифовальнуюподушкукзаготовке.

• Ненажимайтенамашинуслишкомсильно. Пустьмашинаработаетсама.

• Выключитемашинуипередтем,как опуститьдождитесьееполнойостановки.

ОБСЛУЖИВАНИЕ Обязательно отключайте устройство от источника питания перед тем, как приступить к какому-либо техническому обслуживанию. Регулярно очищайте корпус электроинструментамягкойтряпкой, желательно,послекаждогоиспользования. Убедитесь,чтовентиляционныеотверстия чистыотпылиигрязи.Дляудаленияособо сильныхзагрязненийиспользуйтемягкую тряпкусмыльнойпеной.Неиспользуйте растворители,такиекакбензин,спирт,113

аммиакит.д.Химическиевеществаповредят синтетическиекомпоненты. ОХРАНА ОКРУЖАЮЩЕЙ

Неисправные электрические и электронные изделия необходимо сдавать в соответствующие пункты утилизации. Только для стран ЕС Невыбрасывайтеэлектроинструментвместе сбытовыммусором.Всоответствиис Европейскимруководством2012/19/ЕUпо „Утилизацииэлектрическогоиэлектронного оборудования“инациональными законодательнымиактамиэлектроинструмент, которыйбольшенеиспользуется,необходимо собиратьотдельноиутилизировать безопаснымдляокружающейсредыобразом.
