РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SF8 JIMMY

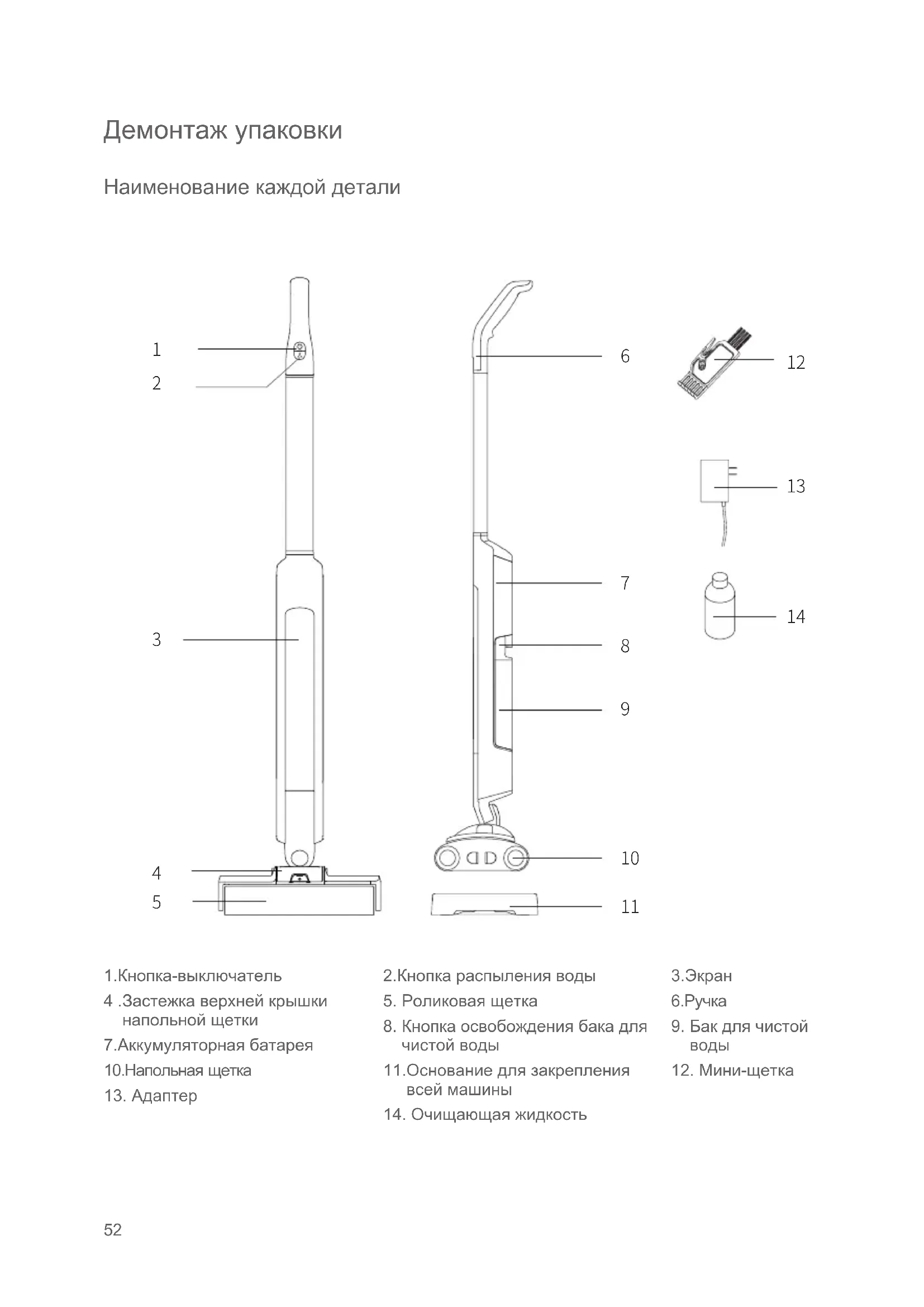

1.Кнопка-выключатель 4 .Застежка верхней крышки напольной щетки 7.Аккумуляторная батарея 10.Напольная щетка

2.Кнопка распыления воды

8. Кнопка освобождения бака для

чистой воды 11.Основание для закрепления всей машины

14. Очищающая жидкость

Упаковочный список Наименование Сборка основного

Сборка ручки Адаптер Основание для закрепления всей

Количество 1 1 1 1 Наименование Мини-щетка Инструкция по эксплуатации Очищающая жидкость Quantity 1 1 1 Установка всей машины Установка ручки и основного корпуса

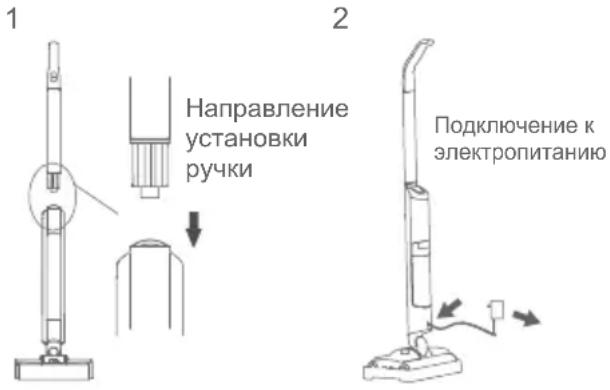

1. Выньте детали машины из упаковки;

2. Вставьте шатун на корпусе в металлическое

сопло ручки, пока эластичная кнопка не выскочит из узла для закрепления ручки, и вы услышите «щелчок». (Рис. 1) Примечание:

1. При сборке обратите внимание на направление

установки ручки, чтобы предотвратить обратную установку, которая может привести к повреждению элементов ручки;

2. При сборке ручка должна быть установлена на

нужное место, а эластичная кнопка должна быть полностью защелкнута в выемку, и должен быть слышен звук «щелчка», чтобы предотвратить плохой контакт, ослабление ручки и другие нежелательные явления. Установка адаптера После того, как вся машина размещена в нужном расположении, выньте упакованный адаптер и вставьте разъем в гнездо в нижней части за фюзеляжем, после подключения вилки питания к гражданской электросети переменного тока и можно заряжать машину. (Рис. 2) Примечание: Длина провода адаптера ограничена. Пожалуйста, заряжайте машину в пределах его длины, чтобы избежать плохого контакта и невозможности зарядки на предельном расстоянии.

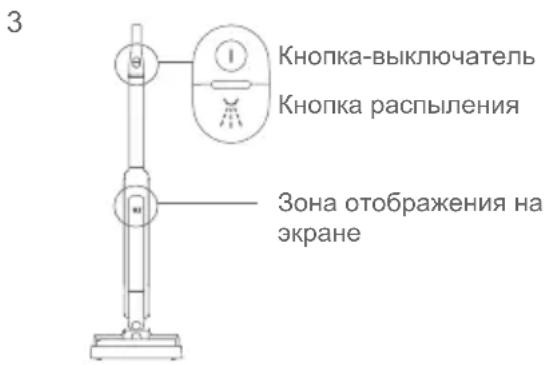

Кнопка-выключатель Кнопка распыления Зона отображения на

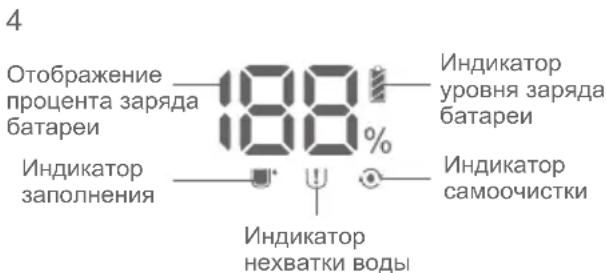

Отображение процента заряда

нехватки воды Подключение к электропитанию54 Использование продукта Зарядка поломоечной машины и отображение зарядки

1. В процессе использования, когда уровень заряда батареи ≤20%, значок уровня

заряда батареи меняется с холодного белого на красный цвет, напоминая пользователю прекратить работу и зарядить машину.

2. После включения питания, когда значок уровня заряда батареи на экране становится

красным, это означает, что машина заряжается, и одновременно отображается процент заряда батареи. Когда уровень заряда батарея - 100%, значок меняется от красного к белому цвету, указывая, что батарея полностью заряжена, и напоминая пользователю, что можно выключить питание. (Рис. 3, Рис. 4)

3. Время зарядки всей машины составляет от 4,5 до 5,5 ч. После зарядки, пожалуйста, выньте

основания для зарядки от розетки переменного тока вовремя, чтобы прекратить зарядку. Примечание:

1. При первом использовании этого продукта не хватает мощности в аккумуляторе машины, и время

использования невелико, и можно нормально использовать после полной зарядки.

2. В первые три раза использования, рекомендуется заряжать машину в течение 12 ч каждый раз. После

полной зарядки и разрядки машину можно заряжать и использовать в соответствии с нормальным способом зарядки. Использование и техническое обслуживание поломоечной машины Использование поломоечной машины

1. После снятия машины с её основания, нажмите кнопку-выключатель на ручке, в это время на

экране отображается процент заряда батареи, роликовая щетка катится, машина начинается работать. Когда снова нажать кнопку-выключатель, машина перестает работать, индикатор на экране выключен;

2. Когда машина работает, при нажатии кнопки распыления воды, машина начинает распылять

воду; при освобождении кнопки распыления воды, машина перестает распылять воду.

3. Когда в процессе использования машина раздает звук «тик-тик» при нажатии кнопки распыления

воды и на экране отображается нехватка воды, это указывает, что в баке для чистой воды не хватает воды и необходимо добавить чистую воду вовремя.

4. Когда в процессе использования машина раздает звук «тик-тик» и на экране отображается

полное заполнение водой, а затем вся машина автоматически выключается, это указывает, что бак для грязной воды заполнен и нужно вылить грязную воду, или бак для грязной воды слишком грязен, стенка бака покрыта грязью и нужно вовремя очистить. Разборка и сборка бака для чистой воды Снятие бака для чистой воды: при снятии бака для чистой воды нужно нажать пальцем вверх кнопку бака и потом снять его; Установка бака для чистой воды: при установке сначала поместите крышку бака для чистой воды в круглую канавку машины, а затем сильно нажмите на нее от головки внутрь, и она будет установлена, когда вы услышите «щелчок». (Рис. 5)55 Наполнение бака для чистой воды Поверните крышку бака для чистой воды против часовой стрелки, чтобы снять её, и добавьте воду ртом вверх (можно добавить очищающую жидкость самостоятельно, соотношение раствора к чистой воде составляет 1:50), после полного заполнения закрутите крышку бака и переверните бак, а затем установите его в машину. (Рис. 6) Примечание:

1. При добавлении воды пользователь должен

контролировать воду в пределах максимального уровня воды, чтобы избежать переполнения грязной воды после полного заполнения бака для грязной воды.

2. Когда в процессе использования слышен звук

«тик-тик» при нажатии кнопки распыления воды и на экране отображается нехватка воды, это напоминает пользователю вовремя добавить чистую воду. Разборка и сборка бака для грязной

Снятие бака для грязной воды: нажмите две кнопки блокировки верхней крышки обеими руками, поднимите и снимите элементы крышки напольной щетки, потом поднимите ручку бака для грязной воды и выньте бак для

Установка бака для грязной воды: после очистки бака для грязной воды вставьте его в желоб напольной щетки, затем накройте крышку и одновременно сильно нажмите на её обе стороны. Когда слышен звук «щелчка», кнопки с обеих сторон выскакивают и верхняя крышка находится в заблокированном состоянии. (Рис. 7) Очистка резервуара для грязной

После снятия верхней крышки и бака для грязной воды можно очистить основание напольной щетки от грязи с помощью щетки. Тяните наружу ручку откидной крышки бака для грязной воды, чтобы открыть откидную крышку, затем вылейте грязную воду изо рта, потом очистите бак чистой водой перед установкой его в машину. 7-1 7-2 7-3 Ручка бака для грязной воды Нажимать кнопку внутрь двумя пальцами и поднимать крышку напольной щетки. Только когда кнопка выскочит путем одновременного нажатия на обе стороны крышки напольной щетки, можно заблокировать их.

Вывернуть против часовой стрелки Добавлять чистую

Направление снятия Расположение кнопки бака для чистой воды56 9-1 9-2 Нажать двумя пальцами на кнопку блокировки правой крышки и вытащить крышку.

Снять крышку роликовой щетки Вытащить роликовую

Если бак для грязной воды трудно снять, это означает, что между баком для грязной воды и основанием напольной щетки есть крошки или частицы. В это время рекомендуется очистить основание напольной щетки и бак для грязной воды. (Рис. 8) Примечание:

1. Рекомендуется очистить бак для грязной воды

перед каждым использованием;

2. Если слышен звук «тик-тик» во время

использования машины, и на экране отображается полное заполнение водой, проверьте, заполнен ли бак для грязной воды. Потом вылейте грязную воду и очистите боковую стенку бака перед использованием.

3. Если после снятия бачка для грязной воды

обнаружена вода на основании напольной щетки, это нормально, и его можно высушить в проветриваемом месте. Разборка и сборка роликовой щетки

1. Разборка роликовой щетки: нажмите на

кнопки блокировки правой крышки обеими руками, затем поднимите правую крышку наружу, чтобы снять её, потом вытяните роликовую щетку, держав её головку.

2. Сборка роликовой щетки: наделите

роликовую щетку на электродвигатель напольной щетки, и передвигайте роликовую щетку внутрь, пока её невозможно передвинуть. Потом нажмите на правую крышку, и она будет установлена в нужное положение, как вы услышите «щелчок» (Рис. 9) Примечание:

1. При сборке роликовой щетки нужно надеть

роликовую щетку до конца, а затем установите элементы правой крышки. Если сборка оказывается неуспешной, при запуске машины будут возникать необычные шумы. В это время, пожалуйста, остановите работу немедленно и снова соберите роликовую щетку.

2. Во время работы роликовой щетки, если она

намотана слишком большим посторонним предметом или слишком много волокнами, или ребенок случайно сунул руку в роликовую щетку во время игры с машиной, что приводит к ненормальной остановке роликовой щетки, напольная щетка перестанет работать, чтобы защищать безопасность человека и электродвигатель напольной щетки (когда роликовая щетка намотана слишком большим посторонним предметом или слишком много волокнами, следует вовремя очистить). Использование основания для закрепления всей машины После использования машины выньте основание для закрепления всей машины и поместите его на землю, затем вставьте напольную щетку в нижней части фюзеляжа в паз основания, чтобы машина стояла вертикально, не опрокинувшись. (Рис. 10) Примечание: после использования, машина должна быть положена в её основание, чтобы мокрые волосы роликовой щетки не контактировали с полом в течение длительного времени и не разрушали пол.

brushroll Очистить роликовую щетку от волос с помощью ножа паза мини-щетки57 Очистка и уход Очистка роликовой щетки According to" Disassemble and assemble brushroll" to disassemble brushroll and clean brushroll by hand. After cleaning, assemble brushroll to the oorhead and continue to use.( Figure 11) После снятия роликовой щетки в соответствии с разделом «Разборка и сборка роликовой щетки» можно очистить ее вручную, а затем установите роликовую щетку в напольную щетку в соответствии с разделом «Разборка и сборка роликовой щетки» для дальнейшего использования. (Рис.11) Самоочистка

1. Снимите бак для чистой воды и наполните его водой, содержащей бытовую очищающую

жидкость вплоть до уровня самоочистки (уровень самоочистки - 260 mL) (Рис. 12);

2. Влейте воду из бака для чистой воды в основание для закрепления всей машины, чтобы в

двух пазах основания была вода;

3. Поместите всю машину на основание и подключите её к электропитанию;

4.Длительно нажмите кнопки распыления воды 5 секунд, при этом зеленый индикатор мигает, роликовая щетка запускается и переходит в режим самоочистки; (Рис. 13)

5. Режим самоочистки работает 2 минут каждый раз, можно выключить режим самоочистки

путем нажатия на любую кнопку;

6. Если после самоочистки всё есть пена, можно провести самоочистку снова;

7. Если после второго раза самоочистки элементы все не чисты, рекомендуется удалить их для

ручной очистки. Хранение поломоечной машины После использования этого продукта, пожалуйста, поместите его в основание для закрепления всей машины, чтобы избежать повреждения пола и ненужных потерь из-за того, что мокрые волосы роликовой щетки контактировали с полом в течение длительного времени. Рекомендуется очистить роликовую щетку перед хранением, а затем хранить ее в прохладном месте, чтобы избежать влияния на срок службы роликовой щетки из-за того, что волосы роликовой щетки покрыты плесенью и издает неприятный запах.

Добавить бытовую очищающую жидкость и воду до уровня воды самоочистки.

основание для закрепления всей машины Подключить к электропитанию

Удержать эластичную кнопку в отверстии с помощью плоской

Хранение всей машины Поднимите ручку продукта, удержав эластичную кнопку в отверстии с помощью плоской отвертки, как показано на рисунке, чтобы вытащить ручку, а затем поместите ее в коробку. Если машина не используется в течение длительного времени, рекомендуется упаковать машину в соответствии с вышеописанными шагами, и хранить ее в прохладном и сухом месте, нельзя хранить её под прямыми солнечными лучами или во влажной среде. (Рис. 14) Важные примечания по безопасности

1. Перед использованием данного продукта, пожалуйста, ознакомитесь со всеми примечаниями

и предупреждениями, описанными в данной Инструкции и на продукте. При использовании продукта следует постоянно соблюдать основные меры предосторожности, чтобы снизить риск пожара, поражения электрическим током и травм.

2. Перед использованием этого продукта, пожалуйста, внимательно прочитайте эту Инструкцию по

эксплуатации, потом установите машину в соответствии с шагами, указанными в Инструкции, и надлежащим образом сохраните данную Инструкцию для справки в будущем. Данный продукт подходит для использования в обычных домашних условиях, а не подходит для использования в промышленных и наружных условиях. Предупреждения!

1. Перед подключением данного продукта к источнику питания обязательно проверьте

местное напряжение на предмет соответствия напряжению, указанному на адаптере

2. Перед использованием обязательно проверьте продукт. Если продукт или адаптер

повреждены, прекратите их использование.

3. Пожалуйста, используйте в строгом соответствии с методом, описанным в данной Инструкции.

4. Настоящий продукт не может использоваться детьми, лицами с физическими,

сенсорными или интеллектуальными нарушениями и лицами, не имеющими соответствующего опыта и знаний. Они могут использовать только под наблюдением или руководством опекуна, чтобы они смогли безопасно использовать данный продукт.

5. Не используйте данный продукт в качестве игрушки. Храните его в недоступном

для детей месте. Пожалуйста, позаботьтесь о детях и убедитесь, что они не будут использовать данный продукт в качестве игрушки

6. Не касайтесь вилки и любых частей продукта мокрыми руками.

7. Если кабель, вилка, батарея или токопроводящие детали повреждены, не используйте

их, а также не разбирайте и заменяйте детали самостоятельно. Самостоятельная разборка и замена деталей может привести к поражению электрическим током или пожару, и JIMMY не несет за это ответственности. В случае повреждения они должны быть отремонтированы или заменены JIMMY, агентом JIMMY или лицом с соответствующей квалификацией, назначенным JIMMY, чтобы избежать опасностей.

8. Для зарядки только можно использовать зарядное устройство, указанное JIMMY.

9. Только можно использовать оригинальные батареи JIMMY: использование любой другой

батареи может привести к взрыву, травмам человека или повреждению продукта.59

10. Если продукт не работает в соответствии с данной Инструкцией, подвергся сильному

удару, упал с высоты, поврежден или упал в воду, пожалуйста, не используйте его и звоните горячей линии обслуживания JIMMY.

11. Только можно использовать запчасти и детали, указанные JIMMY, в противном случае

JIMMY не несет ответственности.

12. Если кабель или вилка повреждены, не используйте их. В случае, когда кабель

поврежден, он должен быть отремонтирован или заменен JIMMY, агентом JIMMY или лицом с соответствующей квалификацией, назначенным компанией JIMMY, чтобы избежать опасностей.

13. Нельзя тянуть кабель или держать его для переноски продукта, а также нельзя

использовать его в качестве ручки.

14. Нельзя тянуть или сильно нажимать на кабель. Держите его подальше от нагретых

поверхностей. Нельзя помещать его в закрытую дверную щель и протягивать его через острые края или углы. Держите кабель подальше от зон для передвижения и мест, где легко спотыкаться. Не позволяйте данному продукту работать, когда кабель находится под машиной.

15. Не используйте эту машину для удаления легковоспламеняющихся или взрывоопасных

жидкостей, таких как бензин, и не используйте эту машину в местах, где могут существовать эти жидкости или их пары.

16. Не используйте эту машину для удаления горящих или дымящих предметов, таких как

окурок, спичка или горячий пепел.

17. Пожалуйста, не используйте машину для всасывания острых предметов, таких как битое стекло.

18. Пожалуйста, не добавляйте к этому продукту уксус или кислотный раствор, который

повредит детали, что повлияет на эффект использования.

19. Пожалуйста, выньте вилку из розетки перед ремонтом или когда продукт не используется.

20. Не мойте напольную щетку или всю машину прямо под краном, в противном случае это

приводит к короткому замыканию, повреждению продукта и ненормальной работе. Устранение неисправностей Пожалуйста, проверьте следующие проблемы, прежде чем обращаться в службу послепродажного обслуживания: Неисправности Возможные причины Решения Роликовая щетка не

Аккумулятор садился Зарядить машину Роликовая щетка не

Роликовая щетка нажата тяжелыми предметами или намотана слишком много

Убрать тяжелые предметы, удалить

Электродвигатель отказывается

электродвигатель Насос не подает воду Бак для чистой воды пуст Снова наполнять бак для чистой воды Насос не подает воду Посторонние предметы заблокировали Удалить грязь от распыляющего сопла, очистить бак для грязной

Индикатор заполнения

Бак для грязной воды заполнен или он слишком

Вовремя вылить грязную воду и очистить бак для грязной воды60 Индикатор нехватки воды

Не хватает воды в баке для чистой воды Вовремя наполнить бак для чистой воды Индикатор уровня заряда на экране загорается

Не хватает мощности Зарядить Примечание: Если вышеуказанное руководство по устранению неисправностей не дает решения, обратитесь в службу послепродажного обслуживания или к местным агентам за помощью. Характеристики продукта Технические параметры Модель SF8 Номинальное напряжение 14.4V Номинальная входная мощность 60W Входное напряжение адаптера 100-240V~ 50-60Hz Выходное напряжение адаптера 17.4V 600mA Номинальная мощность электродвигателя напольной

25W Мощность насоса распыления

Емкость аккумулятора 2500mAh Время зарядки 5±0.5H Электрическая схема Распределительный

щиток литиевого аккумулятора

100-240V~ 50-60Hz Электродвигатель водяного насоса Электродвигатель напольной щетки Электродвигатель напольной щетки61 Информация о завод-изготовителе Завод-изготовитель Кингклин Электрик Ко., Лтд Адрес Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Возможны изменения без предварительного уведомления. Указание по поводу гарантии этот продукт имеет один года гарантии с момента покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.Web:www.jimmyglobal.com Email:[e-mail] Contact us -we'll get back within 1 business day. jimmytechnology 1K-01
