BEDIENUNGSANLEITUNG SF8 JIMMY

Installationsrichtung handhaben Netzteil anschließen Umschaltknopf Wassersprühknopf Batteriestandsanzeige Anzeigebereich Anzeige der prozentualen Batterieleistung Vollwasseranzeige Selbstreinigende Anzeige Selbstreinigende Anzeige13 Uso del producto Pantalla de carga y carga de la lavadora

el botón de rociado de agua, escuche el sonido de la alarma "didi" y la pantalla muestra "escasez de agua" para recordarle al usuario que debe reponer agua fresca a tiempo. Demontage und Montage des Abwassertanks Nehmen Sie den Auffangbehälter heraus: Drücken Sie die beiden Verriegelungsknöpfe der oberen Abdeckung mit beiden Händen nach innen, heben und entfernen Sie die Bodenbürstenabdeckung, heben Sie den Auffangbehältergriff an und nehmen 7-1 7-2 7-3 Griff des Auffangbehälters Drücken Sie den Knopf mit zwei Fingern und heben Sie dann die Bodenbürstenabdeckung an Drücken Sie gleichzeitig auf beide Seiten der Bürstenabdeckung. Der Knopf springt heraus und Sie können ihn verriegeln

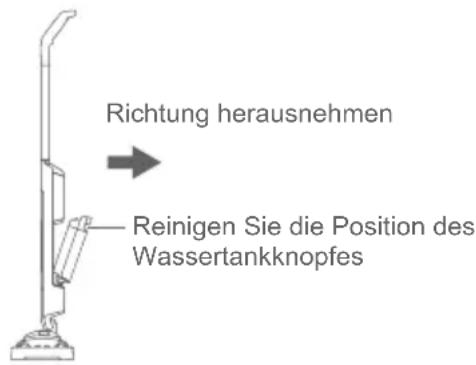

Gegen den Uhrzeigersinn abschrauben Injizieren Sie sauberes Wasser Richtung herausnehmen Reinigen Sie die Position des Wassertankknopfes15 Sie den Auffangbehälter zur Reinigung heraus. Installation der Recyclingbox: Setzen Sie Recyclingbox nach der Reinigung in den Bodenbürstenschlitz ein, schließen Sie die Bodenbürstenabdeckung und drücken Sie gleichzeitig fest auf beide Seiten der Bodenbürstenabdeckung. Wenn Sie ein "Klicken" hören, werden die Tasten auf beiden Seiten herausspringen und die obere Abdeckung ist verriegelt. (Abbildung 7) Reinigung von Abwassertanks Entfernen Sie die obere Abdeckung und die Recyclingbox. Sie können den Boden des schmutzigen Sitzes mit einer Bürste reinigen, den Flipgriff der Recyclingbox aufheben und nach außen drehen, um die Flipbox zu öffnen. Gießen Sie dann das Abwasser aus dem Mund und spülen Sie es aus den Abwassertank mit sauberem Wasser füllen und dann in die gesamte Maschine laden. Wenn der Rückgewinnungstank schwer zu entfernen ist, bedeutet dies, dass sich zwischen dem Rückgewinnungstank und dem Bodenbürstenhalter Schmutz oder Partikel benden. Es wird empfohlen, den Bodenbürstenhalter und den Abwassertank zu reinigen. (Abbildung 8) Anmerkungen:

1. Es wird empfohlen, den Abwassertank vor jedem Gebrauch zu reinigen.

2. Wenn Sie während der Benutzung des Geräts den Alarmton "Tropfen" hören und der Bildschirm anzeigt, dass

das Wasser voll ist, überprüfen Sie vor dem Gebrauch, ob der Rückgewinnungstank voll ist, lassen Sie ihn ab und reinigen Sie die Seitenwand des Rückgewinnungstanks.

3. Wenn es normal ist, nach dem Entfernen des Auffangbehälters Wasser auf dem Bodenbürstenboden zu nden,

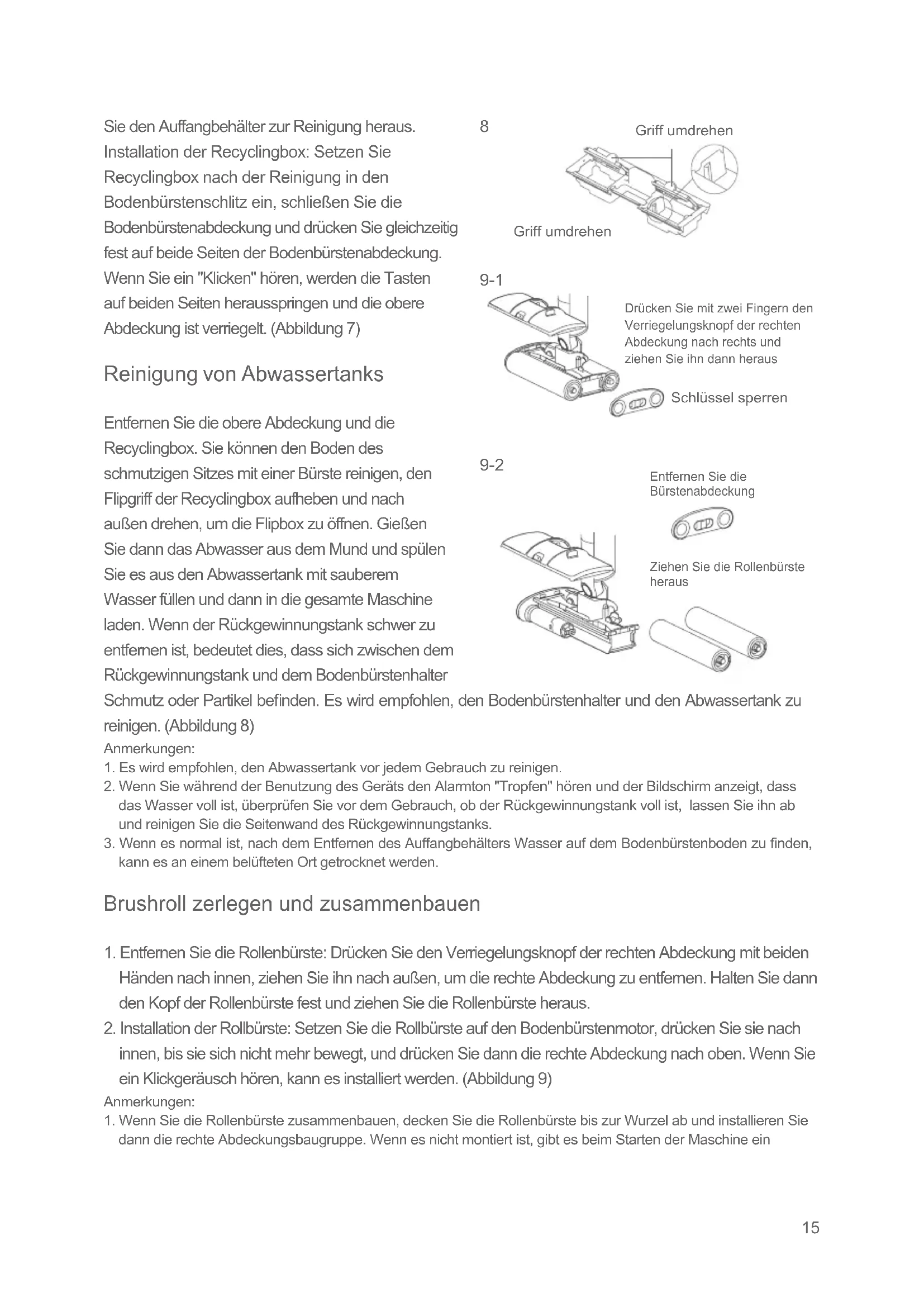

kann es an einem belüfteten Ort getrocknet werden. Brushroll zerlegen und zusammenbauen

1. Entfernen Sie die Rollenbürste: Drücken Sie den Verriegelungsknopf der rechten Abdeckung mit beiden

Händen nach innen, ziehen Sie ihn nach außen, um die rechte Abdeckung zu entfernen. Halten Sie dann den Kopf der Rollenbürste fest und ziehen Sie die Rollenbürste heraus.

2. Installation der Rollbürste: Setzen Sie die Rollbürste auf den Bodenbürstenmotor, drücken Sie sie nach

innen, bis sie sich nicht mehr bewegt, und drücken Sie dann die rechte Abdeckung nach oben. Wenn Sie ein Klickgeräusch hören, kann es installiert werden. (Abbildung 9) Anmerkungen:

1. Wenn Sie die Rollenbürste zusammenbauen, decken Sie die Rollenbürste bis zur Wurzel ab und installieren Sie

dann die rechte Abdeckungsbaugruppe. Wenn es nicht montiert ist, gibt es beim Starten der Maschine ein

9-1 9-2 Griff umdrehen Griff umdrehen Drücken Sie mit zwei Fingern den Verriegelungsknopf der rechten Abdeckung nach rechts und ziehen Sie ihn dann heraus Schlüssel sperren Entfernen Sie die Bürstenabdeckung Ziehen Sie die Rollenbürste heraus16 ungewöhnliches Geräusch. Beenden Sie in diesem Fall sofort den Vorgang und setzen Sie die Walzenbürste wieder zusammen.

2. Wenn die Walzenbürste läuft, wenn zu viele

Fremdkörper oder Faserverwicklungen vorhanden sind oder sogar Kinder beim Spielen versehentlich ihre Hände in die Walzenbürste legen, stoppt die Walzenbürste abnormal und die Bodenbürste bricht. Unterbrechen Sie die Stromversorgung, um die persönliche Sicherheit und den Bodenbürstenmotor zu schützen (reinigen Sie die Walzenbürste rechtzeitig, wenn eine große Menge Fremdkörper vorhanden ist oder zu viele Faserborsten vorhanden sind). Base Die Verwendung des festen Sitzes der gesamten Maschine Nehmen Sie nach dem Gebrauch der Maschine die feste Basis der gesamten Maschine heraus und legen Sie sie auf den Boden. Richten Sie dann die Bodenbürste am Boden des Rumpfes auf die feste Basis der gesamten Maschine aus und setzen Sie sie in die feste Nut der Maschine ein Basis der gesamten Maschine, und es kann aufrecht stehen, ohne die Drehung zu kippen. (Abbildung 10) Anmerkungen:: Nachdem die Maschine nicht benutzt wurde, sollte sie wieder in den Befestigungssitz der gesamten Maschine eingesetzt werden, um zu verhindern, dass die nassen Walzenborsten längere Zeit den Boden berühren und den Boden beschädigen. Reinigung und Instandhaltung Reinigung der Rollbürste Manuelle Reinigung Nachdem Sie die Rollenbürste gemäß "Entfernen und Installieren der Rollenbürste" entfernt haben, können Sie sie manuell reinigen und dann auf "Entfernen und Installieren der Rollenbürste" klicken, um die Rollenbürste an der Bodenbürste zu montieren und weiter zu verwenden. (Abbildung 11) Automatische Reinigung

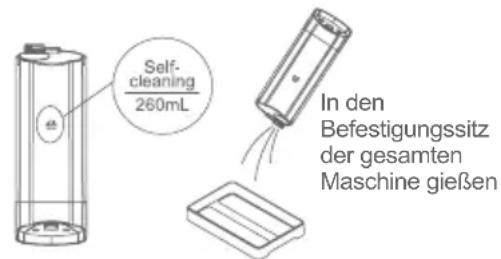

1. Entfernen Sie den Reinwassertank und füllen Sie ihn mit Wasser, das Haushaltsreinigungsüssigkeit enthält, um

den selbstreinigenden Wasserstand (260 ml selbstreinigendes Wasser) zu erreichen (Abbildung 12).

2. Gießen Sie das Wasser in den Reinwassertank in den Befestigungssitz der gesamten Maschine, um

sicherzustellen, dass sich Wasser in den beiden Nuten des Befestigungssitzes der gesamten Maschine bendet.

Das Kartenschlitzblatt mit kleinen Borsten kann das verwirrte Haar auf der Walzenbürste reinigen Fügen Sie dem selbstreinigenden Wasserstand Haushaltsreinigungsüssigkeit und Wasser hinzu In den Befestigungssitz der gesamten Maschine gießen Netzteil anschließen Ein Schlitzschraubendreher gegen den Knopf im Loch Ziehen Sie den Griff hoch

3. Stellen Sie die gesamte Maschine auf den festen Sockel und schließen Sie sie an die Stromversorgung an.

4. Halten Sie die Wassersprühtaste 5 Sekunden lang gedrückt. Die Anzeigelampe blinkt grün, beginnt zu scrollen

und wechselt in den Selbstreinigungsmodus. (Bild 13)

5. Selbstreinigungsmodus einmal, dauert 2 Minuten, drücken Sie eine beliebige Taste, um den

Selbstreinigungsmodus zu beenden.

6. Wenn nach der Selbstreinigung Schaum vorhanden ist, können Sie die Selbstreinigung erneut durchführen.

7. Wenn es nach zweimaliger Selbstreinigung immer noch nicht sauber ist, wird empfohlen, es zur manuellen

Reinigung zu entfernen. Anmerkungen:

1. Gießen Sie vor der Selbstreinigung das Wasser in den Abwassertank.

2. Nachdem sich die gesamte Maschine selbst gereinigt hat, tränken Sie die Walzenbürste und stellen Sie sie zum

Trocknen an einen belüfteten Ort, um den Reinigungseffekt beim nächsten Mal nicht zu beeinträchtigen.

3. Beim Eintauchen in die Walzenbürste kann die gesamte Maschine nicht in einer Umgebung unter 0 ° verwendet

werden. In einer Gefrierumgebung friert die Walzenbürste ein und die zunehmende Last beschädigt die gesamte Maschine. Lagerung der Waschmaschine Nachdem Sie dieses Produkt verwendet haben, legen Sie es bitte auf den festen Sitz der gesamten Maschine, um zu verhindern, dass die nassen Walzenborsten längere Zeit den Boden berühren und den Boden beschädigen und unnötige Verluste verursachen. Es wird empfohlen, die Walzenbürste vor der Lagerung zu reinigen und dann an einem kühlen Ort aufzubewahren, um schimmelige Borsten und besondere Gerüche zu vermeiden, die die Lebensdauer der Walzenbürste beeinträchtigen. Lagerung der gesamten Maschine Befestigen Sie den Knopf wie in der Abbildung gezeigt mit einem Schlitzschraubendreher im Loch, ziehen Sie ihn nach oben, um den Griff des Produkts herauszuziehen, und packen Sie ihn dann wieder in die Schachtel. Wenn der Wäscher längere Zeit nicht benutzt wird, wird empfohlen, die Maschine gemäß den obigen Schritten zu verpacken und an einem kühlen und trockenen Ort aufzubewahren. Stellen Sie es nicht direktem Sonnenlicht oder einer feuchten Umgebung aus.18 Wichtige Sicherheitsanweisungen

1. Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen

und Warnungen auf dem Produkt. Wenn Sie das Produkt verwenden, sollten Sie immer die grundlegenden Vorsichtsmaßnahmen beachten, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern.

2. Bevor Sie dieses Produkt verwenden, lesen Sie diese Anleitung sorgfältig durch, installieren

Sie die Maschine gemäß den Anweisungen in der Anleitung und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf. Dieses Produkt ist für den Betrieb und die Verwendung in einer normalen Haushaltsumgebung geeignet und nicht für den industriellen und Außenbereich geeignet. Warning

1. Bevor Sie dieses Produkt an das Netzteil anschließen, prüfen Sie bitte, ob die lokale

Spannung mit der auf dem Netzteil angegebenen Spannung übereinstimmt.

2. Überprüfen Sie vor dem Gebrauch unbedingt das Produkt. Wenn das Produkt oder der

Adapter beschädigt ist, verwenden Sie es nicht mehr.

3. Bitte befolgen Sie die in diesem Handbuch beschriebene Methode genau.

4. Kinder, Personen mit körperlichen, sensorischen oder geistigen Behinderungen oder

Personen ohne einschlägige Erfahrung und Kenntnisse können dieses Produkt nicht verwenden, es sei denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass sie dieses Produkt sicher verwenden können.

5. Verwenden Sie dieses Produkt nicht als Spielzeug. Halten Sie dieses Produkt von Kindern

fern. Bitte kümmern Sie sich um Kinder und stellen Sie sicher, dass sie dieses Produkt nicht als Spielzeug verwenden.

6. Berühren Sie keinen Teil des Steckers und des Produkts mit nassen Händen.

7. Wenn die Kabel, Stecker, Batterien oder Teile beschädigt sind, verwenden oder zerlegen oder

ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt, muss es von Jimmy, Jimmys Vertreter oder einer von Jimmy Company benannten Person mit entsprechenden Qualikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.

8. Bitte verwenden Sie den Original-JIMMY-Adapter, um das Produkt aufzuladen.

9. Verwenden Sie unbedingt Original-JIMMY-Batterien: Andere Batterietypen können platzen

und Verletzungen oder Produktschäden verursachen. 10.Wenn das Produkt nicht gemäß den Gebrauchsanweisungen betrieben wird, stark getroffen wird, aus großer Höhe fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht. Wenden Sie sich an die JIMMY-Service-Hotline.

11. Verwenden Sie nur die von JIMMY angegebenen Ersatzteile und Teile, andernfalls haftet

Jimmy nicht. 12.Wenn das Kabel oder der Stecker beschädigt ist, verwenden Sie es nicht. Sobald das Kabel beschädigt ist, muss es von JIMMY, dem Vertreter von JIMMY oder einer von JIMMY Company benannten Person mit entsprechenden Qualikationen repariert oder ersetzt werden, um Verletzungen zu vermeiden.

13. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und

verwenden Sie das Kabel nicht als Griff.19 14.Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberächen fern. Stecken Sie das Kabel nicht in einen geschlossenen Türspalt und ziehen Sie es nicht über scharfe Kanten oder Ecken. Halten Sie die Kabel von beweglichen Orten und Orten fern, über die Sie leicht stolpern können. Lehnen Sie dieses Produkt nicht gegen das Kabel.

15. Verwenden Sie diesen Wäscher nicht zum Reinigen brennbarer oder explosiver

Flüssigkeiten wie Benzin oder verwenden Sie die Maschine an Orten, an denen diese Flüssigkeiten oder Dämpfe vorhanden sein können.

16. Verwenden Sie diesen Wäscher nicht zum Reinigen von brennenden oder rauchenden

Gegenständen wie Zigarettenkippen, Streichhölzern oder heißer Asche.

17. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glassplitter

18. Fügen Sie diesem Produkt keinen Essig oder keine Säurelösung hinzu, da dies die Teile

beschädigen und den Gebrauchseffekt beeinträchtigen kann.

19. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.

20. Waschen Sie den Bodenwäscher oder die gesamte Maschine nicht direkt unter dem

Wasserhahn, da dies zu einem Kurzschluss und einer Beschädigung des Produkts führen kann und nicht normal verwendet wird. Fehlerbehebung Bevor Sie die Wartungsabteilung anvertrauen, überprüfen Sie bitte die folgenden Punkte: Fehlerphänomen Möglicher Grund Lösung Rollbürste dreht sich nicht Keine Batterie Laden Sie den Wäscher auf Rollbürste dreht sich nicht Die Walzenbürste wird von schweren Gegenständen zusammengedrückt oder zu übermäßigem Haar gerollt Entfernen Sie schwere Gegenstände und reinigen Sie die Haare Rollbürste dreht sich nicht Schlechter Motor Tauschen Sie den Motor aus Pumpe ohne Wasser Das Wasser im Reinwassertank ist aufgebraucht Füllen Sie den Reinwassertank nach Pumpe ohne Wasser Durch Fremdkörper blockiert Reinigen Sie den Schmutz an der Düsendüse und reinigen Sie den Abwassertank Die Anzeige für volles Wasser leuchtet auf Der Auffangbehälter ist voll oder verschmutzt Lassen Sie das Abwasser rechtzeitig ab und reinigen Sie den Abwassertank Wassermangelanzeige leuchtet Wassermangel im Wasserreinigungstank Füllen Sie den Reinwassertank rechtzeitig nach Die Batterieanzeige auf dem Display leuchtet rot Die Batterie ist schwach Auaden Hinweis: Wenn die oben beschriebene Anleitung zur Fehlerbehebung keine Lösung bietet, wenden Sie sich an den Kundendienst oder den örtlichen Vertreter20 Produktspezikation Technische Parameter Modell-Nr SF8 Nennspannung 14.4V Nenn-Eingangsleistung 60W Adaptereingang 100-240V~ 50-60Hz Adapterausgang 17.4V 600mA Nennleistung des Erdungsbürstenmotors 25W Wassersprühpumpenleistung 5W Batteriekapazität 2500mAh Ladezeit 5±0.5H Circuit Diagram Hersteller informationen Hersteller Kingclean Electric Co., Ltd Adresse No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China Adapterplatine Lithium-Batterie- Schutzplatine Taste Platine Adapter 100-240V~ 50-60Hz Wasserpumpenmotor Bodenbürstenmotor Bodenbürstenmotor21 The machine, accessories and packaging should be sorted for environmental-friendly recycling. Nur für EU-Länder: Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden. Änderungen vorbehalten. Garantie Dieses Produkt genießt eine einjährige Garantie für die Maschine ab Kaufdatum. Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare oder die von den Akkus verursachte Schäden.22 Instalación del producto Nombres de las Partes
