РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AP36 JIMMY

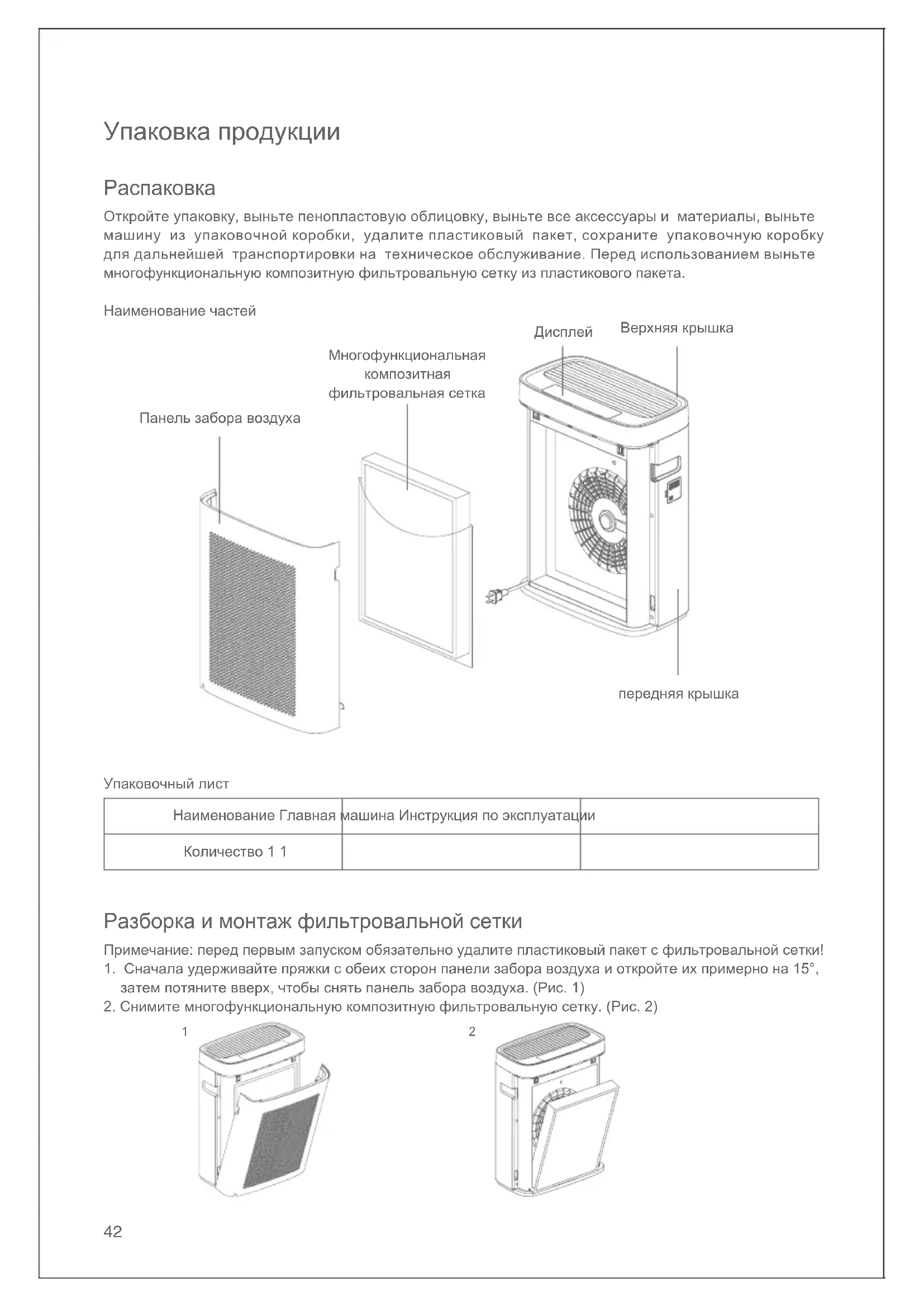

Откройте упаковку, выньте пенопластовую облицовку, выньте все аксессуары и материалы, выньте машину из упаковочной коробки, удалите пластиковый пакет, сохраните упаковочную коробку для дальнейшей транспортировки на техническое обслуживание. Перед использованием выньте многофункциональную композитную фильтровальную сетку из пластикового пакета. Наименование частей Упаковочный лист Наименование Главная машина Инструкция по эксплуатации Количество 1 1 Разборка и монтаж фильтровальной сетки Примечание: перед первым запуском обязательно удалите пластиковый пакет с фильтровальной сетки!

1. Сначала удерживайте пряжки с обеих сторон панели забора воздуха и откройте их примерно на 15°,

затем потяните вверх, чтобы снять панель забора воздуха. (Рис. 1)

2. Снимите многофункциональную композитную фильтровальную сетку. (Рис. 2)

Многофункциональная композитная фильтровальная сетка Панель забора воздуха

Верхняя крышка передняя крышка

3.Удалите упаковочный пакет с многофункциональной композитной фильтровальной сетки. (Рис. 3) 4.Монтировать многофункциональную композитную фильтровальную сетку. (Рис. 4)

5. Вставьте две зажимные ножки под панелью забора воздуха в слоты с обеих сторон, а затем закройте

верхнюю сторону. (Рис. 5, Рис. 6) Расположение Чтобы обеспечить наилучший эффект очистки, машину лучше всего ставить вертикально на пол с расстоянием от задней части от стены более 30 см. (Рис. 7) Подключение к электропитанию Перед вставлением вилки кабеля питания в розетку, убедитесь, что входное напряжение составляет 230 В, вилка и руки сухие. Примечание: Если кабель питания поврежден, обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью.

30cm 30cm44 Использование продукции Панель управления и индикация Описание кнопок Выключатель После подключения машины к питанию машина издает аккордный звук и индикаторная лампа на панели управления мигает один раз, машина переключается в состояние ожидания при включении. После нажатия на выключатель-кнопку, зуммер выдает аккордный звук, машина переключается в интеллектуальный режим по умолчанию, если нужно её выключить, просто нажмите выключатель- кнопку еще раз. Выбор режима Машина имеет следующие режимы: Режим дымоудаления: в очень грязной или сильно загрязненной комнате рекомендуется использовать режим дымоудаления. Тихий режим: рекомендуется выбирать тихий режим, когда вам нужно спокойствие. В этом режиме среда тише. Интеллектуальный режим: при интеллектуальном режиме работа машины регулируется автоматически в соответствии с качеством воздуха, обнаруженным датчиком пыли. Концентрация твердых частиц и качество воздуха могут отображаться на дисплее LED. Изменение цвета на дисплее отображает степень загрязнения твердыми частицами. Существует три цвета. Чем темнее цвет, тем серьезнее загрязнение твердыми частицами. Например, синий цвет показывает превосходное качество воздуха, от хорошего до плохого: синий, желтый и красный. Красный цвет показывает самое низкое качество воздуха, т.е. серьезное загрязнение. В машине встроен светочувствительный датчик. В любом рабочем состоянии машина может автоматически регулировать яркость всех индикаторных ламп и дисплея в соответствии с освещённостью окружающей среды, например: когда освещённость окружающей среды достигает определенной темноты, машина может автоматически переключаться в режим сна. Все лампы на панели управления и дисплее погасли, чтобы не влиять на сон пользователя; когда освещённость окружающей среды достигает определенной яркости, соответствующие индикаторные лампы на панели управления и дисплее горят, в тоже время машина восстанавливается в нормальный режим

Дисплей качества воздуха: изменение цвета на дисплее отображает степень загрязнения твердыми частицами. Существует 3 цвета: чем темнее цвет, тем более серьезное загрязнение твердыми частицами. Например, синий цвет показывает превосходное качество воздуха, от хорошего до плохого: синий, желтый и красный. Красный цвет показывает самое низкое качество воздуха, т.е. серьезное загрязнение.45 Скорость ветра/Сброс Функция скорости ветра С помощью кнопки скорости ветра на машине можно выбрать низкую, среднюю и высокую скорость ветра вручную. Примечание: машина имеет пять скоростей ветра: скорость ветра при режиме дымоудаления, высокая скорость ветра, средняя скорость ветра, низкая скорость ветра и скорость ветра в тихом режиме, которые может выбирать пользователь по своей потребности.

Когда загорается индикаторная лампа замены фильтровальной сетки, это напоминает пользователю заменить фильтровальную сетку. После замены пользователь может длительно нажать кнопку «скорость ветра / сброс» на 5 секунд, чтобы сбросить индикаторную лампу, в противном случае, индикаторная лампа замены фильтровальной сетки будет всегда гореть, так что произойдет несвоевременная замена, что приводит к вторичному загрязнению. Установленное время В соответствии с частотой использования потребителями, машина имеет 3 установленных времени: 1 час, 4 часа и 8 часов. Нажмите кнопку один раз - 1 часа, два раза – 4 часа, три раза – 8 часов, нажмите ещё раз – отмена режима установленного времени. Эта кнопка цикла. По истечении установленного времени машина выключена и останавливается. Очистка и техническое обслуживание Очистка и замена фильтровальной сетки Примечание: Не мойте многофункциональную композитную фильтровальную сетку водой!

1. Правильное обслуживание фильтровальной сетки согласно Инструкции имеет решающее значение

для производительности воздухоочистителя.

2. Правильно разбирайте и монтируйте машину в соответствии с методом в разделе «Разборка и

монтаж фильтровальной сетки».

3. Очистка многофункциональной композитной фильтровальной сетки: Один раз в две недели. Не

мойте её водой, а чистите насадкой пылесоса или щелевой насадкой на газете или защитном средстве, не нажимайте сильно на её при очистке во избежание деформации. Вышеуказанные операции могут продлить срок службы фильтровальной сетки.

4. Замена многофункциональной композитной фильтровальной сетки: Когда загорается индикаторная

лампа замены фильтровальной сетки, пользователь должен купить новую сетку в назначенных местах в течение двух недель и заменить её в соответствии с правильным методом. Машина обеспечивает интеллектуальную замену фильтровальной сетки. В зависимости от степени загрязнения и окружающей среды срок службы фильтровальной сетки также различается. Очистка и техническое обслуживание корпуса машины

1. Выключите питание перед очисткой.

2. При использовании в относительно грязных местах частота очистки может быть увеличена.

3. Протрите пятно мягкой тканью.

4. Если пятно не может быть удалено с помощью вышеуказанного метода, пожалуйста, протрите

его мягкой тканью, смоченной разбавленным нейтральным бытовым чистящим средством, перед использованием нужно убедиться, что машина полностью высохла. Очистка инфракрасного датчика пыли

1. Регулярно очищайте инфракрасный датчик пыли: рекомендуется очищать его раз в три месяца.

2. Откройте крышку инфракрасного датчика пыли; (рис. 8)46

3. Очистка инфракрасного датчика пыли: Сначала очистите линзу, вход и выход воздуха с помощью

влажной ватной палочки, потом удалите водяное пятно с датчика с помощью сухой ватной палочки; (Рис. 9).

4. Установите крышку инфракрасного датчика пыли на место.

Хранение машины Если машина не будет использоваться в течение длительного времени, отсоедините кабель питания. Очистите и высушите машину, накройте полиэтиленовым пакетом и храните в сухом месте. Примечание: При отсоединении кабеля питания держитесь за вилку кабеля питания рукой, не тяните его, в противном случае кабель питания может быть поврежден. Особые указания

1. Пожалуйста, внимательно прочитайте данную Инструкцию и сохраните ее для дальнейшей справки

перед использованием машины.

2. Не разбирайте, ремонтируйте и модифицируйте машину самостоятельно. Несанкционированная

разборка и ремонт могут привести к неисправности и опасности, несанкционированная модернизация может привести к пожару или неисправности.

3. Не позволяйте детям или людям без самостоятельной дееспособности или без опыта использовать

машину самостоятельно.

4. Не храните машину в следующих местах.

a. Во влажных помещениях (например, ванной) или других явно влажных местах, пар может привести к поражению электрическим током или повреждению машины. b. На открытом воздухе или под прямыми солнечными лучами, прямой солнечный свет может обесцветить корпус машины. c. Рядом с источниками тепла (например, нагревателем), другое тепло может обесцветить или деформировать корпус машины. d. Выхлоп дыма и вентиляция с помощью машины на кухне могут сократить срок службы фильтровальной сетки и повредить машину. e. Использование воздухоочистителя в местах с масляными пятнами (например, моторное масло) может привести к повреждению машины, поражения электрическим током или возгоранию. В. пределах 2 метров от оборудования, излучающего слабые электромагнитные волны, как телевизор, радиоприемник, стереосистема, кварцевые часы, проводная антенна, беспроводной телефон, беспроводной микрофон и т.д. электромагнитные помехи могут влиять на качество изображения и звуковые эффекты (однако из-за различных длин электромагнитных волн иногда могут также возникать электромагнитные помехи, даже если воздухоочиститель расположен на расстоянии более 2 метров. Использование внутренних антенн особенно препятствует приему, поэтому ставьте машину как можно дальше, чтобы предотвратить прием шума).

5. Чтобы обеспечить наилучший эффект очистки, машину лучше всего ставить на пол на расстоянии

более 30 см от стены, в то же время рекомендуется регулярно менять положение, в противном случае стена или пол вокруг машины может быть загрязнен.

6. Входное напряжение не должно превышать номинальное значение во избежание пожара или

Вход воздуха Выход воздуха

7. Не повреждайте кабель питания, не ставьте предметы на кабель питания, не сгибайте, тяните или

перекручивайте кабель питания. Не кладите тяжелые предметы на кабель питания и не ставьте кабель питания между предметами. Если кабель питания поврежден, использование его может привести к пожару и поражению электрическим током.

8. Не используйте поврежденный кабель питания или вилку, которую нельзя вставить в розетку.

Использование кабеля питания в небезопасных условиях может привести к короткому замыканию, поражению электрическим током или пожару.

9. Не управляйте машиной мокрыми руками и не вставьте пальцы или посторонние предметы в выход

воздуха, в противном случае это может привести к поражению электрическим током и повреждению.

10. Не ставьте емкости с водой, такие как аквариум или ваза, рядом с машиной. Если вода попадет в

машину, это может привести к поражению электрическим током или неисправности.

11. Не толкайте воздухоочиститель быстро, в противном случае это может привести к его падению.

12. Не используйте машину, когда она лежит или наклонена, не садитесь или стойте на машине, не

трясите машину, в противном случае это может привести к ее неисправности.

13. Не заваливайте вход и выход воздуха, засорение может привести к снижению способности очистки

машины (воздух в помещении трудно полностью очистить) и привести к повреждению машины.

14. Не используйте машину для удаления токсичных веществ.

15. Не используйте машину в местах с большим количеством дыма (например, кухня) или с горючими

газами, коррозийными газами и металлическими пылевыми частицами во избежание пожара или неисправности.

16. Когда машина используется с увлажнителем, необходимо предотвратить попадание чрезмерного

количества пара в машину. Пар может привести к поражению электрическим током и повреждению

17. Во время использования инсектицидов прекратите использование машины во избежание

всасывания химических веществ в машину. Химические вещества могут накапливаться в машине, и образуются раздражающие вещества, которые вредны для здоровья при определенных условиях.

18. При замене фильтровальной сетки, очистке или перемещении машины, выключите питание и

выньте вилку. При включении питания вышеуказанная операция может повредить машину или вызвать поражение электрическим током.

19. Не используйте растворители, такие как бензол, спирт или разбавитель, для очистки

воздухоочистителя, а также избегайте контакта с распыляемыми инсектицидами. Эти вещества могут привести к разрыву корпуса машины, даже привести к короткому замыканию, а также и поражению электрическим током или пожару.

20. Если машина не будет использоваться в течение длительного времени, пожалуйста, выньте вилку.

21. При отсоединении кабеля питания держитесь за вилку кабеля питания рукой, не тяните его, в

противном случае кабель питания может быть поврежден.

22. Если кабель питания поврежден, обратитесь к производителю-заводу, его сервисному отделу или

аналогичному отделу за профессиональной помощью.48 Устранение неисправностей Пожалуйста проверьте следующие вопросы перед сдачей продукции на ремонт: Неисправность Возможные причины Решения Не можно запустить Розетка села Проверить питание Вилка подключена не плотно Вставить вилку Не выдувается воздух Вход или выход воздуха засорен посторонними предметами Переместить машину, удалить посторонние предметы или проверить, снят ли пластиковый пакет с фильтровальной сетки Электродвигатель не работает Обращаться к дистрибьютору Неприятный запах издается из выхода

Временно издается большое количество запаха (много людей курят и т.д.) Через некоторое время запах постепенно исчезает Фильтровальная сетка не заменена в течение длительного времени (различные условия использования приводят к разным срокам службы, фильтровальную сетку нужно высушить или менять после несколько месяц, даже несколько

Поместить фильтровальную сетку в солнечное или вентилируемое место примерно на 2-3 часа, чтобы испарять воду из фильтровальной сетки (Не подвергайте её воздействию сильных солнечных лучей, в противном случае это приведет к деформации фильтровальной сетки и ухудшению производительности

Заменять фильтровальную сетку Почему машина автоматически переключается в режим сна (все индикаторные лампы выключены) при включенном освещении (или в помещении с источником света) Окружающий свет слабый, что может повлиять на светочувствительный датчик, в результате чего машина переключается в режим сна Если не нужно переключать в режим сна, переместить машину в более светлое место Почему машина не может переключаться в режим сна при выключенном

Видимый источник света входит в комнату с улицы через двери и окна, так что машина не может переключаться в режим сна. Не допускайте попадания источника света внутрь, например, закрыть двери и окна, задергивать шторы и т.д. Постоянно горит красная индикаторная лампа качества

Вход и выход воздуха, линза инфракрасного датчика пыли

Очистить вход и выход воздуха, линзу ватной палочкой Плохой эффект

Машина находится в невентилируемом месте, или рядом с машиной есть препятствия Поместить машину в вентилируемое место, устранить препятствия Многофункциональная композитная фильтровальная сетка не заменена в течение длительного времени Заменить многофункциональную композитную фильтровальную сетку49 Спецификация продукции Технические параметры Модель AP36 Номинальное напряжение 230V~ Номинальная частота 50Hz Номинальная мощность 50W Объем очистки воздуха от твердых частиц 300m³/h Объем очистки воздуха от формальдегида 40m³/h Шум 61dB(A) Применимая площадь 24m²-36 m² Электриская схема Инфракрасный датчик пыли Электродвигатель переменного тока Панель управления Примечание: Если неисправность не устранена после принятия вышеуказанных решений, немедленно обращайтесь к дистрибьютору. Не разбирайте, ремонтируйте и монтируйте самостоятельно. Распределительный

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Возможны изменения без предварительного уведомления. Указание по поводу гарантии этот продукт имеет два года гарантии с момента покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей. Изготовитель Kingclean Electric Co., Ltd Адрес Китай, пров. Цзянсу, новый район Сучжоу, ул. Сянъян, № 1, 215009 Информация изготовителяNOTES 51NOTES 52Web:www.jimmyglobal.com Email:[e-mail] Contact us -we'll get back within 1 business day. jimmytechnology 1J-01
