AP36 - Luftreiniger JIMMY - Kostenlose Bedienungsanleitung

Produkttyp	Luftreiniger
Marke	JIMMY
Modell	AP36
Nennspannung	230 V~
Nennfrequenz	50 Hz
Nennleistung	50 W
CADR Partikel	300 m³/h
CADR Formaldehyd	40 m³/h
Maximaler Geräuschpegel	61 dB(A)
Empfohlene Raumgröße	24 bis 36 m²
Betriebsmodi	Intelligent, Leise, Rauch
Anzahl der Geschwindigkeitsstufen	5 (einschließlich Sondermodi)
Timer	1 h, 4 h, 8 h
Lichtsensor	Ja, passt die Helligkeit automatisch an
Luftqualitätsanzeige	LED mit Farben: blau, gelb, rot
Filtertyp	Multifunktionaler Kompositfilter (nicht waschbar)
Staubsensor	Infrarot, reinigbar
Stromversorgung	Netzkabel, Standardstecker
Garantie	2 Jahre ab Kaufdatum
Filterwartung	Alle 2 Wochen mit dem Staubsauger reinigen; austauschen, wenn die Anzeige leuchtet
Sensorreinigung	Alle 3 Monate mit einem feuchten Wattestäbchen

Häufig gestellte Fragen - AP36 JIMMY

Wie starte ich den Luftreiniger?

Schließen Sie das Gerät an eine 230-V-Steckdose an und drücken Sie dann die Ein-/Aus-Taste. Die Maschine startet standardmäßig im intelligenten Modus.

Was bedeuten die Farben auf dem Bildschirm?

Blau: ausgezeichnete Luftqualität; Gelb: mittlere Qualität; Rot: schlechte Qualität. Je dunkler die Farbe, desto höher die Verschmutzung.

Wie reinige ich den Filter?

Waschen Sie den Filter nicht mit Wasser. Verwenden Sie alle zwei Wochen einen Staubsauger mit weicher Bürste, um den Staub zu entfernen. Nicht zu fest drücken, um Verformungen zu vermeiden.

Wann muss der Filter ausgetauscht werden?

Wenn die Filterwechselanzeige aufleuchtet, tauschen Sie den Filter innerhalb von zwei Wochen aus. Halten Sie nach dem Austausch die Taste Speed/Reset 5 Sekunden lang gedrückt, bis die Anzeige erlischt.

Warum bläst das Gerät keine Luft?

Überprüfen Sie, ob Lufteinlass und -auslass nicht blockiert sind. Stellen Sie sicher, dass der Plastikbeutel des Filters entfernt wurde. Wenn der Motor nicht läuft, kontaktieren Sie den Kundendienst.

Wie verwende ich den Timer?

Drücken Sie einmal die Taste Synchronisation für 1 h, zweimal für 4 h, dreimal für 8 h. Ein weiteres Drücken hebt den Timer auf. Die Maschine schaltet sich nach Ablauf der eingestellten Zeit automatisch aus.

Der Geruch aus dem Luftauslass ist ungewöhnlich, was tun?

Wenn der Geruch nach einer gewissen Nutzungsdauer anhält, legen Sie den Filter für 2-3 Stunden an einen sonnigen, gut belüfteten Ort, um die Feuchtigkeit zu entfernen. Wenn das Problem weiterhin besteht, tauschen Sie den Filter aus.

Warum sind alle Anzeigen aus, obwohl das Licht eingeschaltet ist?

Das Gerät ist mit einem Lichtsensor ausgestattet. In einer dunklen Umgebung schaltet es automatisch in den Schlafmodus und schaltet die Anzeigen aus. Wenn der Raum hell ist, kann dies an einer externen Lichtquelle liegen, die den Sensor stört. Schließen Sie die Vorhänge oder verschieben Sie das Gerät.

In welchem Abstand sollte das Gerät von Wänden aufgestellt werden?

Stellen Sie das Gerät mehr als 30 cm von der Wand entfernt auf eine ebene Fläche, um eine gute Luftzirkulation und optimale Leistung zu gewährleisten.

Wie setze ich die Filterwechselanzeige zurück?

Halten Sie nach dem Austausch des Filters die Taste Speed/Reset 5 Sekunden lang gedrückt, bis die Anzeige erlischt.

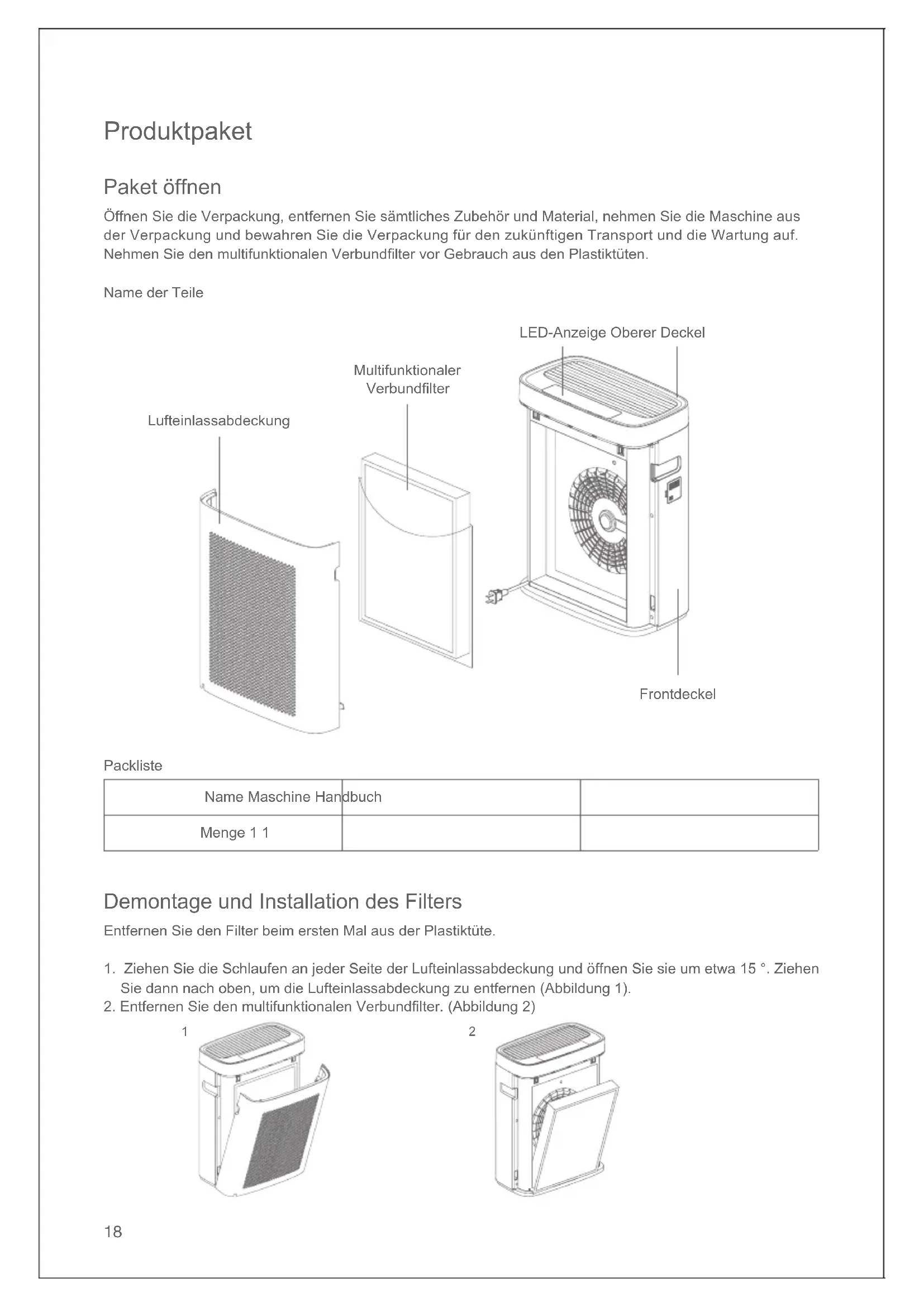

BEDIENUNGSANLEITUNG AP36 JIMMY

Öffnen Sie die Verpackung, entfernen Sie sámtliches Zubehör und Material, behmen Sie die Maschine aus der Verpackung und bewahren Sie die Verpackung für den zukünftigen Transport und die Wartung auf. Nehmen Sie den multifunktionalen Verbundfilter vor Gebrauch aus den Plastiktüten.

Name der Teile

Packliste

Name Maschine Handbuch
Menge 1 1

Demontage und Installation des Filters

Entfernen Sie den Filter beim ersten Mal aus der Plastiktüte.

1. Ziehen Sie die Schlaufen an jeder Seite der Luftinlassabdeckung und öffnen Sie sie um etwa 15^ . Ziehen Sie dann nach oben, um die Luftinlassabdeckung zu entfernen (Abbildung 1).
2. Entfernen Sie den multifunktionalen Verbundfilter. (Abbildung 2)

1

2

1. Entfernen Sie das Mehrzweck-Verbundfilterpaket (Abbildung 3).
2. Installation des multifunktionalen Verbundfilters (Abbildung 4).

3

4

1. Setzen Sie die beiden Clips auf beiden Seiten unter die Luftteinlassabdeckung im Schlitz und schreiben Sie die Oberseite (Abbildung 5, Abbildung 6).

5

6
Clip Rast

Platzierung

Die Maschine sollte am besten aufrecht auf dem Boden und in einem Abstand von mehr als 30~cm von der Wand aufgestellt werden, um den besten Reinigungseffekt zu erzielen (Abbildung 7).

7

Leistung

Überprüfen Sie vor dem Einstecken des Netzkabels in den Stecker, ob die Eingangsspannung 230 V beträgt, und stellen Sie safer, dass der Stecker und die Hande trocken sind.

Hinweis: Wenn das Netzkabel beschadigt ist, sollte es aus Sicherheitsgründen vom Fachmann des Herstellers und anderen Fachleuten ausgetaucht werden.

Verwendung des Produkts

Bedienfeld und Display

Luftqualitätsbildschirm: Die Farbänderung auf dem Bildschirm gibt den Grad der Verunreinigung der Partikel an. Es gibt 3 Farben. Je dunkler die Farbe,esto schwerwiegender die Kontamination der Partikel.Wenn der Farbbildschirm beispiselsweise blau ist und aneigt,dass die Luftqualitat von gut bis schlecht ausgezeichnet ist,sind sie blau,gelb und rot.Rot steht fur die schlechteste Luftqualitat.

Das Gerät piept und die Kontrollleuche blinkt einmal, wenn das Gerät an die Hauptstromquelle angeschlossen ist. Das Gerät wechseln in den Standby-Modus.

Drücken Sie die Start / Stopp-Taste, die Turklingel klingelt einmal, die Maschine schaltet standardmäßig in den intelligenten Modus, drücken Sie die Start / Stopp-Taste erneut, die Maschine schaltet sich aus.

Mode

Die Maschine verfügt über die folgenden 3 Modi:

Rauchmodus: In sehr schmutzigen oder stark verschmutzten Räumen wird dieser Modus empfohlen.

Stummschaltungsmodus: In this Modus ist die Umgebung leiser. Wenn Sie Stille benötigen, kann der Stille-Modus gewählt werden.

Intelligenter Modus: In this modus kann die Maschine den Betrieb automatisch an die vom Staubensor erkannte Luftqualität anpassen.

Die Partikelkoncentration und die Luftqualität konnen auf dem LED-Bildschirm angezeigt werden, die Farbänderung auf dem Bildschirm repräsentiert den Verschmutzungsgrad der Partikel. Es gibt 3 Farben. Je dunkler die Farbe,esto schwerwiegender die Kontamination der Partikel.Wenn beispielsweise der Farbbildschirm blau ist, zeigt dies an, dass die Luftqualitat ausgezeichnet ist.Von gut bis schlecht sind sie blau, gelb und rot. Rot steht fur die schlechterste Luftqualitat.

Die Maschine verfügbar über einen Lichtsensor. In allen Modiändern alle Anzeigen und das Gerätespiel automatisch die Helligkeit entsprechend der Helligkeit der Umgebung. Um beispelseweise den Schlaf des Benutzers nicht zu stären, gehen in einer dunklen Umgebung alle Anzeigen aus und das Gerät wechselt automatisch in den Standby-Modus. In einer hellen Umgebung leuchtet die gesamte Anzeige und die Maschine Funktioniert normal.

Geschwindigkeit/Reset

Geschwindigkeitsfunktion

Taste für niedrige, mittlere und hohe Geschwindigkeit zur manuellen Auswahl.

Hinweis: Es gibt insgesamt 5 Luftgeschwindigkeiten für die persönlichen Bedürfnisse des Benutzers: Luftgeschwindigkeit im Rauchmodus, hohe Luftgeschwindigkeit, mittlere Luftgeschwindigkeit, niedrige Luftgeschwindigkeit, Luftgeschwindigkeit im lautlosen Modus.

Reset

Denken Sie daran, dass der Filter ausgetauscht werden muss, wenn die Filterwechselanzeige aufleucht. Um sekundäre Verunreinigungen zu vermeiden, die dadurch verursacht werden, dass der Filter nichtrechtzeitig ausgetauscht wird. Halten Sie nach dem Filterwechsel die Taste "Speed / Reset" 5 Sekunden lang gedrückt, bis die Anzeige erlischt. Andernfalls leucht das Licht ständig.

Synchronisation

These Maschine bietet dre Timing-Zeiten (1h, 4h, 8h). Drucken Sie die Synchronisationstaste einmal, um die Zeit auf 1 Stunde einzustellen, drucken Sie die Synchronisationstaste zweimal fur 4 Stunden und drucken Sie die Synchronisationstaste dreimal fur 8 Stunden. Drucken Sie erneut, um abzubrechen und so weiter. These Schaltflache ist eine Schleifentaste. Wenn die Zeit abgelaufen ist, Funktioniert die gesamte Maschine nicht mehr.

Reinigung und Instandhaltung

Filter reinigen und austauschen

Hinweis: Waschen Sie den Multifunktions-Verbundfilter nicht mit Wasser!

1. Die ordnungsgemäß Wartung und Reinigung des Filters ist für die Leistung des Luftreinigers von entsprechender Bedeutung.
2. Befolgen Sie die unter "Entfernen und Installieren des Filters" beschriebene Methode.
3. Korrekte Reinigung des multifunktionalen Verbundfilters zur Erhöhung der Lebensdauer des Filters: alle zwei Wochen; Nicht mit Wasser waschen. Reinigen Sie eine Zeitung oder einen Schutzgegenstand mit einer Vakuumbürste oder einem Crackwerkzeug. Drücken Sie während der Reinigung nicht fest auf den multifunktionalen Verbundfilter, um Verformungen zu vermeiden.
4. Ersetzen Sie den multifunktionalen Verbundfilter: Wenn die Anzeige aufleucht, muss der Benutzer den Filter innerhalb von zwei Wochen austauschen. Je nach Verschmutzungsgrad und Einsatzumgebung ist auch die Lebensdauer des Filters entsprechlich.

Reinigung und Wartung der Maschine

1. Vor der Reinigung den Netzsteckerziehen.
2. Erhöhen Sie die Reinigungsfrequency bei Verwendung an schmutzigen Orten.
3. Reinigen Sie die Flecken mit einem weichen Tuch.
4. Reinigen Sie dauerhafte Flecken mit einem weichen Tuch mit einem verdünnten neutralen Reiniger und stellen Sie safer, dass die Maschine vor der Wiederverwendung vollständig trocken ist.

Infrarotreinigung des Staub sensors

1. Reinigen Sie den Infrarot-Staubsensor regelmäßig - empfehlen Sie,ihn alle drei Monate zu reinigen.
2. Öffnen Sie die Abdeckung des Infrarot-Staubsensors. (Abbildung 8)
3. Reinigen Sie den Infrarot-Staubsensor: Reinigen Sie die Linse, den Luftinlass und den Luftinlass mit einem feuchten Q-Tip und entfernen Sie die restlichen Wasserflecken auf dem Sensor mit trockenen Q-Tips. (Abbildung 9)

4.Installieren Sie die Abdeckung des Infrarot-Staub sensors.

Maschinenlagerung

Trennen Sie die Stromversorgung, reinigen und trocknen Sie die Maschine, decken Sie sie mit einer Plastiktüe ab und lagern Sie sie an einem trockenen Ort, wenn die Maschine inaktiv ist.

Hinweis: Ziehen Sie das Netzkabel nicht von Hand ab. Ziehen Sie den Netzkabelgriff von Hand hereaus, wenn das Kabel beschadigt ist.

Vorsichtsmaßnahmen

1. Lesen Sie diese Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie sie für die zukünftige Verwendung an einem sicheren Ort auf.
2. Zerlegen, reparieren oder modifizieren Sie die Maschine nicht selbst. Andernfalls kann das Produkt beschädigt oder ein Brand verursacht werden.
3. Bewahren Sie das Produkt ohne Aufsicht eines Erwachsenen außerhalb der Reichweite von Personen wie Kindern auf.
4. Stellen Sie die Maschine nicht an folgenden Orten auf:

a. Feuchte Räume (z. B. Badezimmer) oder andere offensichtlich feuchte Orte bei Stromschlag oder Maschinenschäden.
b. Im Freien oder bei direkter Sonneneinstrahlung, wenn sich die Maschine verfürbt
c. Eine andere Wärmequelle in der Nähe der Wärmequellen (z. B. Heizkörper) verfürt oder verzerrt das Maschinengehäuse.
d. Rauch und Belüftung im Kuchenbetrieb verkürzen die Lebensdauer des Filters und beschädigen die Maschine.
e. Ein mit Öl gefüllter Ort, z. B. Motoröl bei Maschinenschäden, Stromschlag oder Verbrennungen.

f. Innerhalb von 2 Metern Entfernung von Geräten, die schwache elektramagnetische Wellen wie Fernsehen, Radio, Audio, Quarzuhr, Drahtanenne, Schnurloses Telefon, Schnurloses Mikrofon usw. aussenden. im Falle von Lärn. EMI kann die Bildqualität und den Soundeffekt beeinträchtigen. (Aufgrund der unterschiedlichen Wellenlangen elektramagnetischer Wellen kann es jeder manchmal zu elektramagnetischen Störungen kommt, selbst wenn der Luftreiniger mehr als 2 Meter entfern ist. Wenn Sie eine Innenantenne verwenden, wird dies den Empfang besonderss stären. Stellen Sie die Maschine daher bei Gerauschen so welt wie möglich auf.

1. Die Maschine wird better auf dem Boden und in einem Abstand von mehr als 30~cm von der Wand aufgestellt, um den besten Reinigungseffekt zu erzielen. Ändern Sie die Position Häufig, da sonst die Wand oder der Boden um die Maschine herum verschmutzen kann
2. Die Eingangsspannung darf bei Maschinenschäden oder Feuer den Nennwert nicht überschreiben.
3. Beschädigten Sie das Netzkabel nicht. Installieren Sie keine Gegenstände am Netzkabel. Biegen, schiben oder verdrehen Sie das Netzkabel nicht. Stapeln Sie keine schweren Gegenstände auf das Netzkabel und verdrahen Sie das Netzkabel nicht zwischen Gegenständen. Eine Beschädigung des Netzkabels kann zu Feuer und Stromschlag führen.
4. Verwenden Sie bei Kurzschluss, Stromschlag oder Brand keine beschädigten Netzkabel oder unbrauchbaren Netzstecker.
5. Verwenden Sie die Maschine nicht mit nassen Händen. Stecken Sie ihre Finger oder andere Gegenstände nicht in den Luftauslass, um das Risiko eines Stromschlags und einer Beschädigung zu vermeiden.
6. Stellen Sie keinen Wasserbehälter wie ein Aquarium oder eine Vase in die Höhe der Maschine, falls Wasser in die Maschine eindringt und einen elektrischen Schlag oder eine Fehlfunktion verursacht.
7. Drücken Sie den Luftreiniger nicht Schnell, um ein Sichern zu vermeiden.
8. Verwenden Sie die Maschine nicht mit liegender oder gekippter Maschine. Setzen oder stehen Sie nicht auf der Maschine und schütteln Sie sie nicht, wenn das Produkt verletzt oder beschädigt wird.
9. Blockieren Sie den Luftteinlass und -auslass nicht, wenn dies die Reinigungseffizienz der Maschine verringgert und die Maschine beschädigt.
10. Verwenden Sie die Maschine nicht zum Entfernen bestimmter giftinger Substanzen.
11. Verwenden Sie es aus Sicherheitsgründen nicht an Orten mit viel Rauch und Staub (z. B. Kochen) oder brennbaren Gasen, atzenden Gasen und metallischen Staubpartikeln. Andernfalls kann das Produkt beschädigt oder ein Brand verursacht werden.
12. Achten Sie bei der Verwendung mit einem Luftbefeuchter darauf, dass kein übermäßiger Wasserdampf

in die Maschine eindringt. Wasserdampf kann einen elektrischen Schlag verursachen und die Maschine beschädigen.

1. Wenn Sie Pesticide verwenden, verwenden Sie die Maschine nicht mehr, um zu verhindern, dass Chemikalien aus gesundheitlichen Gründen von der Maschine aufgenommen werden.
2. Schalten Sie die Stromversorgung aus undziehen Sie den Netzstecker, bevor Sie den Filter wechseln, die Maschine reinigen oder bewegen, falls sie beschädigt ist oder einen Stromschlag erleidet.
3. Verwenden Sie zum Reinigen des Luftreinigers keine Lösungsmittel wie Benzol, Alkohol oder Verdünner. Vermeiden Sie auch Insektizidsprays, falls das Maschinengehause bricht oder)sogar einen Kurzschluss, einen Stromschlag oder einen Brand verursacht.
4. Ziehen Sie das Netzkabel ab, wenn sich das Gerät im Leerlauf befindet.
5. Ziehen Sie das Netzkabel nicht von Hand hereaus. Ziehen Sie das Netzkabel von Hand ab, wenn das Kabel beschadigt ist.
6. Wenn die Stromleitung beschädigt ist, wenden Sie sich aus Sicherheitsgründen an einen professionellen Hersteller und andere Fachleute.

Probleme losen

Überprüfen Sie die folgenden Problempunkte, bevor Sie sie an die Wartungsabteilung delegieren.

Probleme Möglich Grunde Lösung
Stromausfall	Kein Strom an der Steckdose Untersuchte die Kraft
	Der Netzstecker ist nicht richtig eingesteckt
Es kommt keine Luft hereaus	Der Fremdkörper blockiert den Luftseinlass oder -auslass.
	Der Motor lauft nicht.
Schlechter Geruch aus dem Luftauslass	Vorübergehend viel Geruch (viele Menschen rauchen usw.)
	Ersetzen Sie den Filter nicht über einen längeren Zeitraum (eine andere Einsatzzumgebung führt zu einer anderen Lebensdauer des Filters. Möglicherweise muss der Filter in einzeligen Monaten oder soccer Wochen trocknen oder ausgetauscht werden.)
	Ersetzen Sie den Filter
Alle Lichter sind aus, das Gerät wechselt automatisch in den Standby-Modus, wenn Licht im Raum ist	Das Umgebungslicht ist kein, was den Lichtsensor beeinträchtigen und das Gerät in den Standby-Modus versetzen kann
Das Gerät kann bei ausgeschalteten Licht nicht in den Ruhemodus wechseln	Offensichtliche Außenlichtquellen, die durch Türen und Fenster in den Raum gelangen, verhindern, dass die Maschine in den Ruhemodus wechselt
Die LuftqualitätsanzeigeZeigt immer an, dass Rot die Farbe nichtändert	Luftauslass und Infrarot-Staubsensorlinse sind verschmutzt
SchlechteReinigungswirkung	In einem unbelüfteten Bereich, in dem sich Hindernisse in der Höhe der Maschine befinden.
	Der multifunktionale Verbundfilter wurde lange Zeit nicht ersetzt

Hinweis: Wenn das Problem nach der Einführung der folgenden Lösungen weiterhin besteht, wenden Sie sich sofort an ihren Kundendienst oder Handler vor Ort.

Produkspezifikation

Parameter

Modus AP36
Nennspannung 230V~
Nennfrequenz 50Hz
Nenneistung 50W
Partikel CADR 300m³/h
Formaldehyd CADR 40m³/h
Lärn 61dB(A)
Geeigneter Arbeitsbereich 24m²-36 m²

Schaltplan

Herstellerinformationen

Hersteller Kingclean Electric Co., Ltd

Adresse No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

Entsorgung

Maschine, Zubehore und Verpackung sollenen auf umweltfreundliche Weise recyclelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielleutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemaiBen Verwendungen oder Schaden vom Kaufer oder dritte Partei, und die sich auf außerer Umstande beziehbare oder die von den Akkus verursache Schaden.
