РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BFW 40E PROXXON

При чтении руководства по эксплуатации просьба открывать страницы с рисунками.1

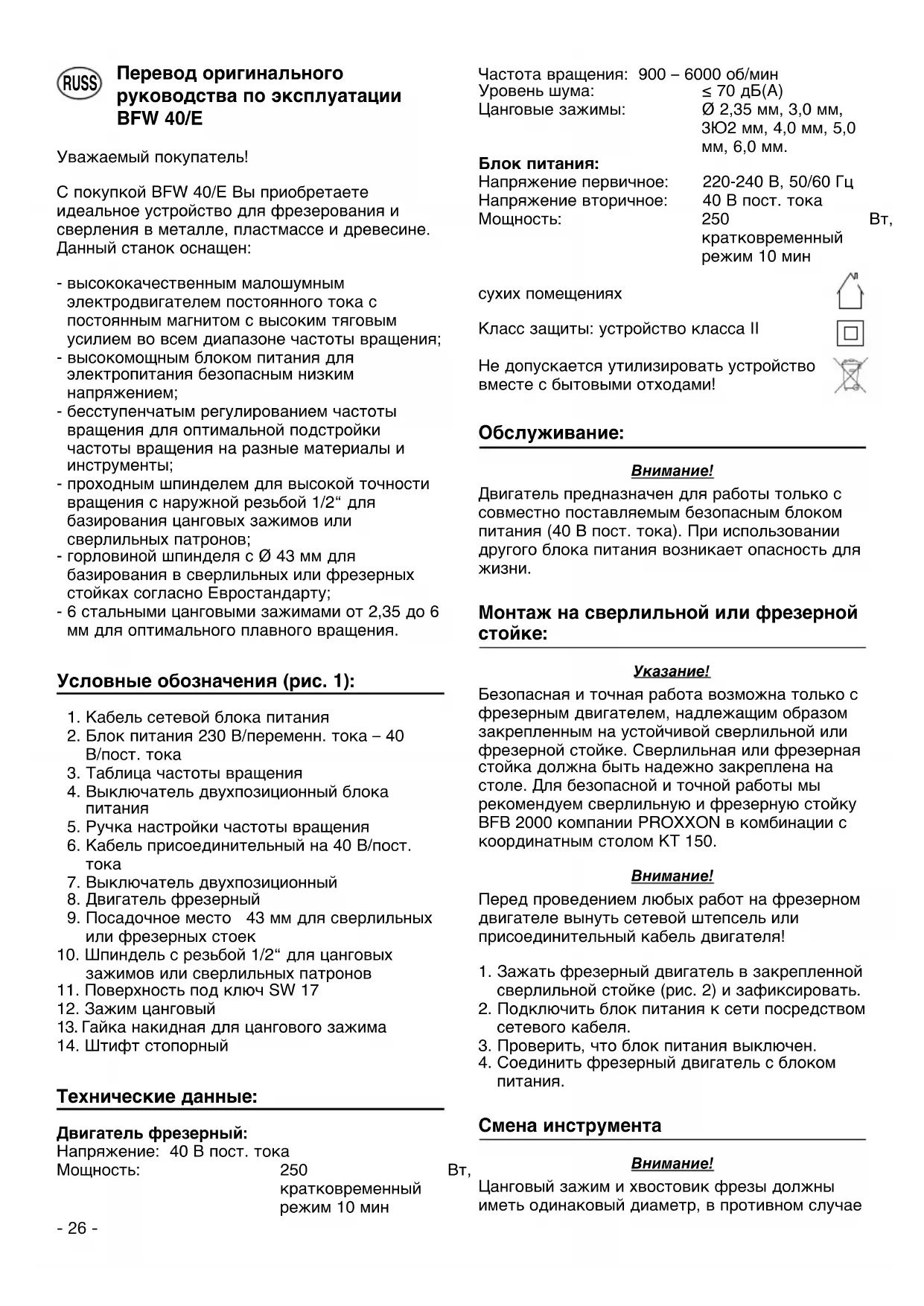

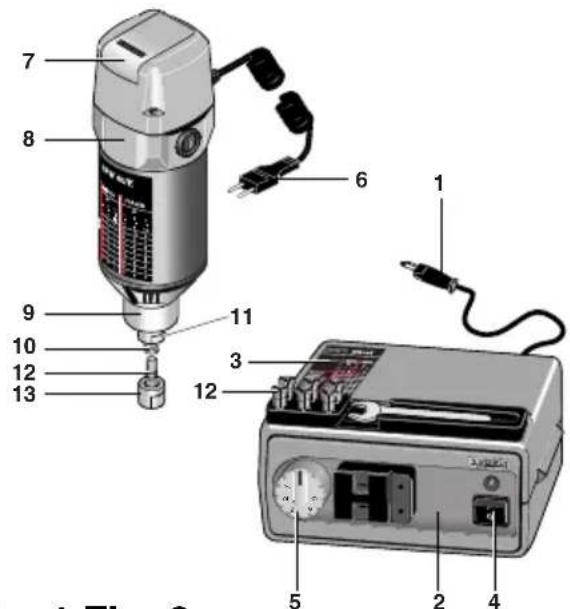

Data: 05.09.2009 Jörg Wagner PROXXON S.A. Dział Bezpieczeństwa Urządzeń- 26 - Перевод оригинального руководства по эксплуатации BFW 40/E Уважаемый покупатель! С покупкой BFW 40/E Вы приобретаете идеальное устройство для фрезерования и сверления в металле, пластмассе и древесине. Данный станок оснащен: - высококачественным малошумным электродвигателем постоянного тока с постоянным магнитом с высоким тяговым усилием во всем диапазоне частоты вращения; - высокомощным блоком питания для электропитания безопасным низким напряжением; - бесступенчатым регулированием частоты вращения для оптимальной подстройки частоты вращения на разные материалы и инструменты; - проходным шпинделем для высокой точности вращения с наружной резьбой 1/2“ для базирования цанговых зажимов или сверлильных патронов; - горловиной шпинделя с Ø 43 мм для базирования в сверлильных или фрезерных стойках согласно Евростандарту; - 6 стальными цанговыми зажимами от 2,35 до 6 мм для оптимального плавного вращения. Условные обозначения (рис. 1):

1. Кабель сетевой блока питания

2. Блок питания 230 В/переменн. тока – 40

3. Таблица частоты вращения

4. Выключатель двухпозиционный блока

5. Ручка настройки частоты вращения

6. Кабель присоединительный на 40 В/пост.

7. Выключатель двухпозиционный

8. Двигатель фрезерный

9. Посадочное место 43 мм для сверлильных

10. Шпиндель с резьбой 1/2“ для цанговых

зажимов или сверлильных патронов

11. Поверхность под ключ SW 17

13. Гайка накидная для цангового зажима

Технические данные: Двигатель фрезерный: Напряжение: 40 В пост. тока Мощность: 250 Вт, кратковременный режим 10 мин Частота вращения: 900 – 6000 об/мин Уровень шума: ≤ 70 дБ(A) Цанговые зажимы: Ø 2,35 мм, 3,0 мм, 3Ю2 мм, 4,0 мм, 5,0 мм, 6,0 мм. Блок питания: Напряжение первичное: 220-240 В, 50/60 Гц Напряжение вторичное: 40 В пост. тока Мощность: 250 Вт, кратковременный режим 10 мин сухих помещениях Класс защиты: устройство класса II Не допускается утилизировать устройство вместе с бытовыми отходами! Обслуживание:

Двигатель предназначен для работы только с совместно поставляемым безопасным блоком питания (40 В пост. тока). При использовании другого блока питания возникает опасность для

Монтаж на сверлильной или фрезерной

Безопасная и точная работа возможна только с фрезерным двигателем, надлежащим образом закрепленным на устойчивой сверлильной или фрезерной стойке. Сверлильная или фрезерная стойка должна быть надежно закреплена на столе. Для безопасной и точной работы мы рекомендуем сверлильную и фрезерную стойку BFB 2000 компании PROXXON в комбинации с координатным столом KT 150.

Перед проведением любых работ на фрезерном двигателе вынуть сетевой штепсель или присоединительный кабель двигателя!

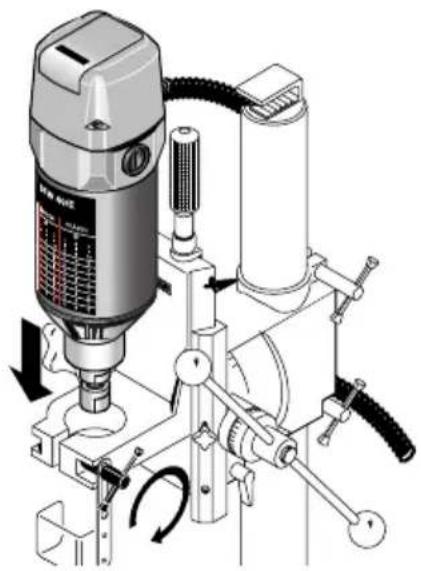

1. Зажать фрезерный двигатель в закрепленной

сверлильной стойке (рис. 2) и зафиксировать.

2. Подключить блок питания к сети посредством

3. Проверить, что блок питания выключен.

4. Соединить фрезерный двигатель с блоком

Цанговый зажим и хвостовик фрезы должны иметь одинаковый диаметр, в противном случае RUSS- 27 - цанговый зажим может быть поврежден.

1. Вставить стопорный штифт (1) в специально

предусмотренное отверстие в нижнем фланце (см. рис. 3). Возможно, сначала потребуется найти поперечное отверстие на валу двигателя, для чего следует провернуть вал.

2. Полностью вставить стопорный штифт

3. При помощи совместно поставляемого ключа

(2) навернуть накидную гайку (3) с лысками (см. рис. 3) и вынуть инструмент из цангового зажима. Вставить новый инструмент и снова осторожно затянуть накидную гайку. Предварительно необходимо вставить в вал соответствующий цанговый зажим.

4. Снова вынуть стопорный штифт из отверстия.

1. Кожух фрезы на сверлильной стойке

отрегулировать таким образом, чтобы полностью закрыть фрезу от пользователя.

2. Надежно зажать деталь при помощи

прихватов или тисков станка.

Перед включением фрезерного двигателя проверить, что фреза или сверло не касается

Использовать только острые инструменты. При использовании затупленных инструментов ухудшаются результаты обработки, и перегружается двигатель. При заедании инструмента немедленно выключить двигатель.

3. Включить блок питания.

4. Установить на блоке питания требуемую

5. Для включения фрезерного двигателя нажать

кнопочный выключатель 7 (рис. 1).

Блок питания оборудован защитой от перегрузки. При срабатывании защиты от перегрузки вынуть сетевой штепсель блока питания и дать устройству охладиться в течение 5 – 10 минут. Осторожно: Перед повторным подключением сетевого кабеля выключить фрезерный двигатель и проверить, что фреза или сверло не касается детали.

Хороший результат достигается только при правильной и равномерной частоте вращения. Поэтому ни при каких обстоятельствах не допускается перегрузка двигателя слишком высокой подачей или подачей на глубину.

Подача всегда должна осуществляться против направления резания фрезы.

6. Подача при выфрезеровании прямоугольника

7. Подача при фрезеровании кромок (рис. 5)

8. Подача при фрезеровании паза (рис. 6)

1. Выключить блок питания.

2. При помощи кисточки и сухой ткани

тщательно очистить станок от стружки и грязи. Для защиты от коррозии слегка смазать консистентной смазкой или маслом цанговые зажимы, накидную гайку и посадочное место.

Не допускать попадания во фрезерный двигатель консистентной смазки или масла. Утилизация: Не выбрасывать устройство в бак для бытовых отходов! Устройство содержит ценные материалы, которые могут быть вторично переработаны. Если у Вас возникнут вопросы, касающиеся данного аспекта, просим обращаться в местные предприятия, специализирующиеся на утилизации отходов, или в другие коммунальные службы соответствующего профиля. Декларация соответствия требованиям ЕС Настоящим мы со всей ответственностью заявляем, что данное изделие соответствует требованиям следующих нормативных документов ЕС: Mакет: BFW Наименование изделия: 40/E Aртикул No : 20165 Директива ЕС по машиностроению, 2006/42/EG DIN EN 61029 / 12.2003 Директива ЕС об электромагнитной совместимости, 2004/108/EG
