237670 - плита Hendi - Бесплатное руководство пользователя

Тип продукта	Профессиональная индукционная плита
Бренд	Hendi
Модель	237670
Напряжение питания	380-400 В 3N~ 50/60 Гц
Номинальная мощность	5000 Вт
Размеры (Д x Ш x В)	400 x 400 x 380 мм
Вес нетто	12,5 кг
Класс защиты	Класс I
Степень защиты	IPX3
Диапазон мощности	1 до 11
Количество зон нагрева	1
Диаметр совместимой кастрюли	16 до 30 см
Рекомендуемый тип дна	Плоское, из железа или магнитной нержавеющей стали
Автоматическое отключение	Через 4 часа бездействия
Защита от перегрева	Да
Индикатор работы	Зеленый светодиод
Предполагаемое использование	Профессиональное использование внутри помещений
Очистка	Влажная ткань с мягким моющим средством, не погружать в воду
Хранение	Прохладное, чистое и сухое место
Комплектация	Кабель питания с заземлением
Гарантия	12 месяцев

Часто задаваемые вопросы - 237670 Hendi

Как подключить прибор?

Прибор должен быть подключен сертифицированным специалистом к розетке 380-400 В 3N~ 50/60 Гц с заземлением. Следуйте схеме подключения в инструкции.

Какие типы кастрюль можно использовать?

Используйте кастрюли с плоским дном диаметром от 16 до 30 см, из железа, магнитной нержавеющей стали или эмалированного железа. Избегайте дна из керамики, стекла, алюминия или бронзы.

Что делать, если светодиод мигает и прибор выключается?

Количество миганий указывает на код ошибки. Одно мигание: нет кастрюли или неподходящая кастрюля. Два мигания: перегрев или поврежденная деталь. Три: перегрев поверхности. Четыре: пониженное/повышенное напряжение. Обратитесь к таблице диагностики в инструкции.

Как чистить индукционную плиту?

Отключите прибор и дождитесь его полного остывания. Очистите поверхность влажной тканью или губкой с небольшим количеством мягкого моющего средства. Никогда не используйте абразивы, стальную вату или металлические предметы.

Прибор не включается, что делать?

Проверьте, правильно ли подключен кабель питания к розетке и есть ли напряжение в розетке. Если проблема не устранена, обратитесь к продавцу.

Через какое время прибор автоматически выключается?

Прибор автоматически выключается через 4 часа бездействия.

Можно ли использовать алюминиевые или стеклянные кастрюли?

Нет, алюминиевые, стеклянные, керамические или бронзовые кастрюли не подходят, так как они не магнитные. Используйте только посуду с дном из железа или магнитной нержавеющей стали.

Что делать при перегреве прибора?

Если красный светодиод мигает и прибор выключается, поверните ручку в положение 0 и дайте ему остыть несколько минут. Убедитесь, что вентиляционные отверстия не заблокированы. Если проблема не устранена, обратитесь к поставщику.

Прибор издает запах в начале использования, это нормально?

Да, это нормально при первом использовании из-за производственных остатков. Обеспечьте хорошую вентиляцию. Запах исчезнет после нескольких использований.

Где можно скачать полную инструкцию?

Вы можете бесплатно скачать инструкцию в формате PDF на сайте notice-facile.com, выбрав модель 237670 бренда Hendi.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 237670 Hendi

Перед использованием прибора внимательно прочтите это руководство пользователя.

Храните эти инструкции вместе с прибором.

Только для использования внутри помещений.

Только для элемента 237687.

Благодарим Вас за покупку этого устройства Hendi. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз.

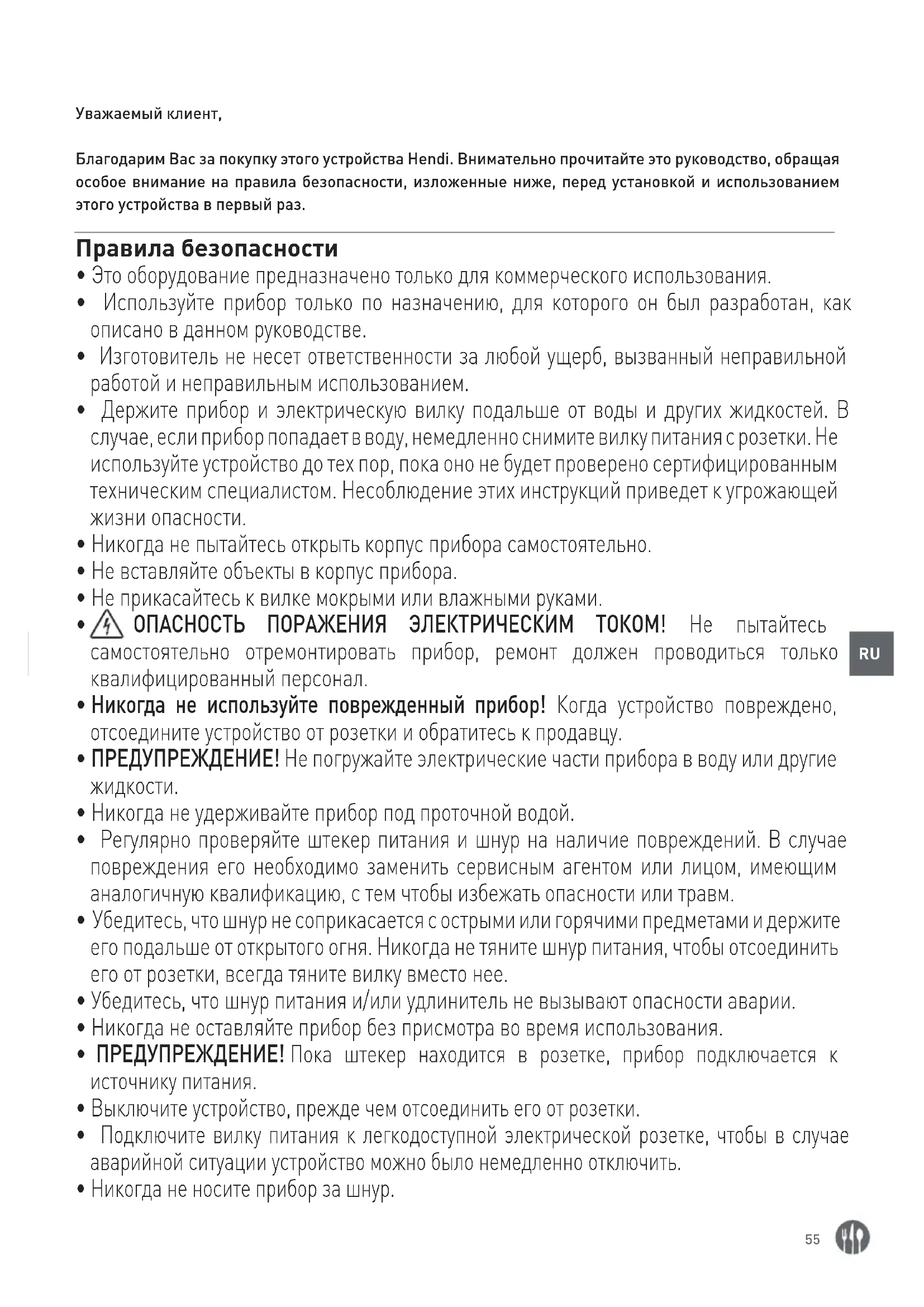

Правила безопасности

• Это оборудование предназначено только для коммерческого использования.
• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.
• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.
• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.
• Никогда не пытайтесь открыть корпус прибора самостоятельно.
• Не вставляйте объекты в корпус прибора.
• Не прикасайтесь к вилке мокрыми или влажными руками.
  • ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.
• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.
• ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие жидкости.
• Никогда не удерживайте прибор под проточной водой.
• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.
• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.
• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.
• Никогда не оставляйте прибор без присмотра во время использования.
• ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.
• Выключите устройство, прежде чем отсоединить его от розетки.
• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.
• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.
• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и знаний.
• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.
• Держите устройство и его шнур питания в недоступном для детей месте.
• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением.

Специальные правила безопасности

• Используйте устройство только в соответствии с руководством.
• Эксплуатацию прибора должен осуществлять обученный персонал.
• ВНИМАНИЕ! РИСК ОЖОГОВ! Нагревательная поверхность плиты и другие доступные поверхности нагреваются до очень высоких температур. Прикасайтесь только к панели управления.
  • ВНИМАНИЕ! Устройство излучает неионизирующее электромагнитное излуче- ние
• На задней стороне находится эквипотенциальный разъем для кросс- соединения с другим устройством.
• На задней стороне находится эквипотенциальный разъем для кросс- соединения с другим устройством.
• Не устанавливайте устройство вблизи объектов, чувствительных к магнитному излу чению, таких как телевизоры, радиоприемники, банковские или кредитные карты.
• Не устанавливайте устройство на объекте, излучающем тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство вдали от любых горячих поверхностей или открытого пламени. Устанавливайте устройство на ровной, стабильной, чистой и сухой поверхности, устойчивой к воздействию высоких температур.
• Убедитесь, что устройство не находится вблизи места, где создается водный пар или масляные пары. Вентилятор, расположенный в устройстве, будет всасывать такой пар в устройство, в результате чего произойдет осаждение жира или влаги на внутренней стороне, что, в свою очередь, может вызвать короткое замыкание.
• Устройство не предназначено для работы с помощью внешнего таймера или отдельной системы дистанционного управления.

• На поверхности нагревательной плиты не размещайте металлические предметы, такие как ножи, вилки, ложки или крышки из-за их нагрева.

• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия.

• ПРЕДУПРЕЖДЕНИЕ: Если нагревательная плита треснула или повредилась, отключите устройство от источника питания, чтобы избежать поражения электрическим током.
• Обеспечьте, по крайней мере, 20 см пространства вокруг устройства для обеспечения надлежащей вентиляции.
• Не ударяйте твердым инструментом в нагревательную плиту. Не чистите устройство с использованием прямой струи воды или паровой мойки и не смывайте водой, так как это может привести к отсырению или увлажнению частей внутри устройства, а следовательно - к поражению электрическим током.
• Во время обслуживания устройства, обратите особое внимание на кольца, часы и другие ювелирные изделия, так как они могут нагреваться, если вы будете находиться рядом с нагревательной плитой.
• ВНИМАНИЕ! Уложите и защитите шнур питания таким образом, чтобы его случайно не потянуть или предотвратить контакт с нагревательной плитой.
• Не мойте устройство водой. При мойке устройства вода может попасть в электрические детали и вызвать поражение электрическим током.
• Не чистите и не помещайте устройство на хранение, пока оно полностью не остынет.
• Не оставляйте пустую посуду на работающем устройстве, так как это может привести к её повреждению. Используйте только кухонную посуду с рекомендованным типом и размером. (Смотри ---> Соответствующее кухонное оборудование).
• Подключение системы электропитания к электрической сети должно выполняться уполномоченным техническим специалистом.

Предполагаемое использование

• Устройство предназначено для профессионального использования.
• Устройство предназначено для коммерческого использования и используется для приготовления различных блюд при нагревании кухонной посуды. Использование устройства для любых других целей может привести к повреждению или травме тела.

- Использование устройства для любых других целей будет рассматриваться, как использование не по назначению. Пользователь будет нести исключительную ответственность за неправильное использование устройства.

Установка заземления

Этот прибор относится к классу защиты I и должен быть подключен к защитному грунту. Заземление снижает риск поражения электрическим током, обеспечивая выход провода для электрического тока. Этот прибор оснащен шнуром пи- тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть подключена к розетке, которая правильно установлена и заземлена.

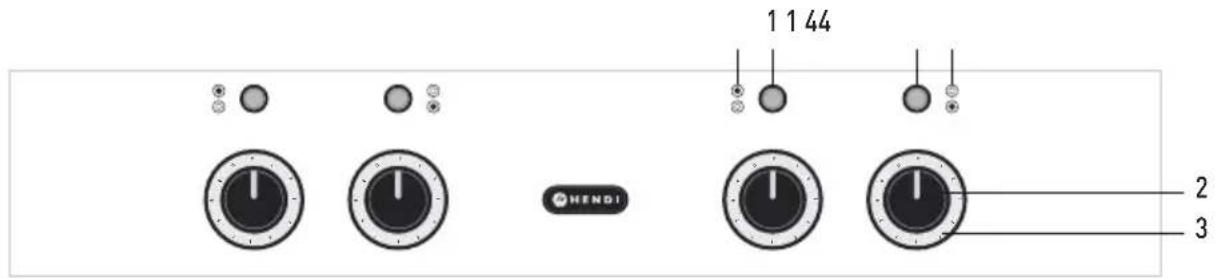

Панель управления

237670

1 2 3 HENDI

237687

1 1 44 HENDI 2 3

1. Световой индикатор работы
2. Поворотная ручка
3. Настройка мощности (диапазон: 1 - 11, уровень 1 - самый низкий, а уровень 11 - самый высокий)

Перед первым использованием

• Снимите и удалите упаковку и защиты.
- Сохраните упаковку, если намереваетесь хранить прибор в будущем.
- Убедитесь, что устройство не повреждено. В случае неполной поставки или повреждения свяжитесь с поставщиком (смотри --> Гарантия).
- Очистите устройство (смотри --> Очистка и техническое обслуживание).
- Убедитесь, что устройство полностью сухое.
- Поместите устройство на горизонтальной, стабильной поверхности, устойчивой к воздействию высоких температур и брызг жидкостей.
- Обеспечьте необходимую вентиляцию. Обеспечьте, по крайней мере, 20 см пространства вокруг устройства.

1. Использование нагревательной поверхности (Только для элемента 237687)

Задней нагревательной поверхности
Передней нагревательной поверхности

- Не размещайте устройство вблизи объектов, которые чувствительны к помехам, вызванным магнитным излучением (например, радиоприемники, кассетные магнитофоны).

Замечание: Из-за остатка от производственного процесса, в течение первых нескольких запусков из устройства может выходить неприятный запах. Это нормальное явление и не указывает на повреждение устройства или опасность для пользователя. Убедитесь, что устройство хорошо вентилируется.

Рекомендованная кухонная посуда

	Рекомендуется Не рекомендуется
Подошва посуды Плоское дно посуды		Изогнутое, неровное, округлое дно
Материал Кухонная посуда с железным или чугунным, или из нержавеющей магнитной стали, или железным эмалированным дном	Кухонная посуда с керамическим, стеклянным, медным, или алюминиевым дном, или из бронзы
Размер дна посуды 237670: с 16 до 30 см.237687: с 16 до 26 см.	237670: Меньше 16 см, или больше 30 см.237687: Меньше 16 см, или больше 26 см.
Тип посуды Кухонная посуда, которого дно толще 1,5 мм	Закрытая кухонная посуда, или закрытые банки

Замечание: Использование сковороды или кастрюли непригодной для приготовления пищи на индукционной плите может привести к повреждению устройства.

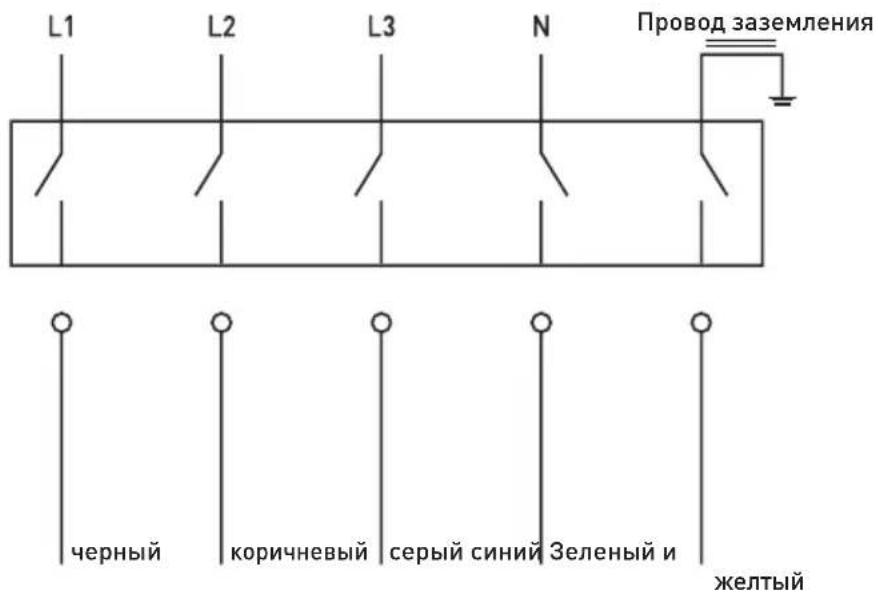

Подключение к сети

L1 L2 L3 N Провод заземления черный коричневый серый синий Зеленый и желтый

Внимание: Линии электропитания должны быть подключены уполномоченным специалистом.

Обслуживание

• Поставьте пригодную для приготовления пищи кухонную посуду в центр нагревательной поверхности бытового прибора. (Смотри --> Рекомендованная кухонная посуда)
  Примечание. Не ставьте на плиту пустую кухонную посуду для приготовления пищи, поскольку это может привести к повреждению данной кухонной посуды.
• Подключите внутренние провода кабеля питания к подходящей электрической розетке. (Смотри --> Подключение к сети)

• Световой индикатор работы выключится, когда одновременно загорится индикатор линии на ручке и «0» на панели. Уровень мощности от 1 до 11 можно настроить поворотом по часовой стрелке, при котором будет загораться зеленый световой индикатор.

• Прибор автоматически отключается, если через 4 не будет обнаружена работа.

• Прибор снабжен защитой от перегрева. Функция нагрева прекращается, если температура кастрюли или сковороды слишком высокая или мигает световой индикатор на дисплее. В этом случае поверните ручку против часовой стрелки, чтобы установить «0» на панели, и подождите несколько минут, пока прибор остынет. Прибор снова вернется к нормальной работе.

Очистка и техническое обслуживание

Замечание: Перед очисткой и помещением на хранение прибор следует отсоединить от источника электропитания и дать ему полностью остыть.

Очистка

• Никогда не погружайте устройство в воду или другую жидкость.
• После охлаждения наружной поверхности очищайте её влажной тканью или губкой с небольшим количеством раствора мягкого моющего средства.

- Для очистки внутренней поверхности и наружных частей устройства, никогда не используйте абразивные губки или абразивные моющие средства, а также губки с металлической мочалкой или металлический инструмент.

Хранение

• Перед помещением на хранение, убедитесь, что устройство отключено от сети и полностью остыло.
• Храните устройство в холодном, чистом и сухом месте.

- Никогда не ставьте тяжелые предметы на нагревательную поверхность устройства, так как это может привести к трещине.

Диагностика

Если устройство не работает должным образом, обратитесь к приведенной ниже таблице, чтобы найти правильное решение. Если вы все еще не

можете решить проблему, обратитесь к поставщику.

Проблема Возможная причина Возможное решение
Устройство не включается.	Электрическое соединение неправильно подключено к электрической розетке.	Проверьте правильность подключения электрического соединения.
Вентилятор продолжает работать после того, как устройство перешло в режим ожидания.	Это нормальное явление. Вентилятор работает ещё некоторое время после выключения устройства, чтобы охладить все внутренние компоненты.	Подождите, пока выключится вентилятор.
Зеленый светодиодный индикатор мигает один раз и гаснет на 2 секунды.	На варочной поверхности отсутствует кухонная посуда или используется неподходящая кухонная посуда для приготовления пищи.	Поместите подходящую для данной цели сковороду с плоским дном на конфорку.
Зеленый светодиодный индикатор мигает два раза и гаснет на 2 секунды.	- Устройство перегревается.- Повреждены детали устройства.	- Очистите вентиляционные пазы и дайте устройству остыть в течение нескольких минут. Если код ошибки отображается, когда устройство находится в состоянии остывания, свяжитесь с поставщиком.- Свяжитесь с поставщиком.
Красный светодиодный индикатор мигает три раза и гаснет на 2 секунды.	Варочная поверхность перегревается.	Убедитесь в том, что в сковороде есть вода.
Красный светодиодный индикатор мигает четыре раза и гаснет на 2 секунды.	Недостаточная / превышенная нагрузка по напряжению.	Убедитесь в том, что напряжение и частота соответствуют номиналу, указанному на заводской табличке изделия.

Технические характеристики

Номер продукта 237670 237687
Рабочее напряжение и частота 380-400В 3N~ 50/60Гц
Потребляемая мощность 5000Вт 17000Вт
Диапазон регулировки мощности -		5000 Вт в случае передней нагревательной поверхности;3500 Вт в случае задней нагревательной поверхности
Степень защиты I Класс
Класс влагозащиты IPX3 IPX4
Размеры 400 x 400 x (выс.)380 мм	800 x 700 x (выс.)870 мм
Вес нетто	12,5 кг	76 кг

Внимание: Технические характеристики могут быть изменены без предварительного уведомления.

Гарантия

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.

Утилизация и защита окружающей среды

В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды.

Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.

- Мы оставляем за собой право вносить изменения, ошибки печати и набора.
