233863 - холодильник Arktic - Бесплатное руководство пользователя

Тип продукта	Морозильник-сундук
Бренд	Arktic
Модель	233863
Размеры (Д x Ш x В) после установки ручки	1116 x 686 x 840 мм
Вес нетто	38,5 кг
Электропитание	220-240 В ~ 50 Гц
Номинальный ток	1,5 А
Хладагент	R600a (75 г)
Полезный объем	282 л
Диапазон температур	от -18 °C до -26 °C
Мощность замораживания	13,9 кг/24 ч
Климатический класс	T (до 43 °C)
Класс защиты	I (заземление)
Уровень шума	< 60 дБ(А)
Внутреннее освещение	светодиод 2 Вт, цоколь E14
Количество корзин	1 подвесная корзина
Регулировка температуры	Механическая (ручка от 1 до 7)
Цифровой дисплей	Да
Ручное размораживание	Да (рекомендуется при нарастании инея 10-15 мм)
Уход	Чистка влажной тканью с мягким средством; не используйте пароочиститель или струю воды
Безопасность	Блокировка ключом в комплекте, остановка в положении 0
Гарантия	12 месяцев
Назначение	Бытовое использование и для буфета

Часто задаваемые вопросы - 233863 Arktic

Как настроить температуру?

Поверните ручку регулировки температуры от 1 до 7. Положение 0 останавливает охлаждение. Диапазон температур от -18 °C (положение 1) до -26 °C (положение 7). Цифровой дисплей показывает текущую температуру.

Как установить ручку крышки?

Ручка, винты и защита находятся внутри прибора. Поместите ручку на крышку, вставьте винты в отверстия и затяните. Затем закрепите защиту, слегка наклонив её, чтобы скрыть винты.

Сколько времени нужно подождать перед закладкой продуктов после первого включения?

Дайте прибору поработать несколько часов, чтобы достичь достаточно низкой температуры. Кроме того, подождите около 3 часов после установки для обеспечения правильного распределения хладагента.

Как разморозить морозильник?

Поверните ручку в положение 0 и отключите прибор. Извлеките продукты, оставьте крышку открытой, выньте сливную пробку и открутите крышку сливного отверстия. Поставьте емкость для сбора воды. Используйте лопатку для ускорения размораживания. Никогда не используйте острые металлические предметы.

Что делать, если прибор шумит?

Проверьте, что прибор устойчив – все ножки должны прилегать к полу. Шум хладагента является нормальным. Если шум сохраняется, свяжитесь с поставщиком.

Можно ли замораживать напитки в стеклянных бутылках?

Нет, не помещайте стеклянные бутылки или банки с жидкостями в морозильник. Низкая температура может вызвать трещины в стекле и риск взрыва.

Как очистить внутреннюю часть морозильника?

Отключите прибор. Очистите влажной тканью с небольшим количеством мягкого средства. Не используйте пароочиститель, струю воды, абразивные или агрессивные средства. Тщательно вытрите сухой тканью.

Что делать при отключении электроэнергии?

Избегайте открытия крышки. Замороженные продукты остаются замороженными несколько часов, если прибор заполнен. Если отключение длительное, проверьте состояние продуктов и не замораживайте повторно частично оттаявшие продукты.

Где разместить прибор?

Разместите прибор на сухой, ровной, устойчивой поверхности, вдали от источников тепла (плита, радиатор). Избегайте прямых солнечных лучей. Оставьте свободное пространство не менее 20 см вокруг для вентиляции.

Как заменить светодиодную лампу?

Отключите прибор. Снимите колпак лампы, ослабив 2 винта. Замените лампу на новую того же типа: светодиод 2 Вт, цоколь E14, макс. 2 Вт. Установите колпак на место.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 233863 Arktic

Перед использованием прибора внимательно прочтите это руководство пользователя.

Храните эти инструкции вместе с прибором.

Только для использования внутри помещений.

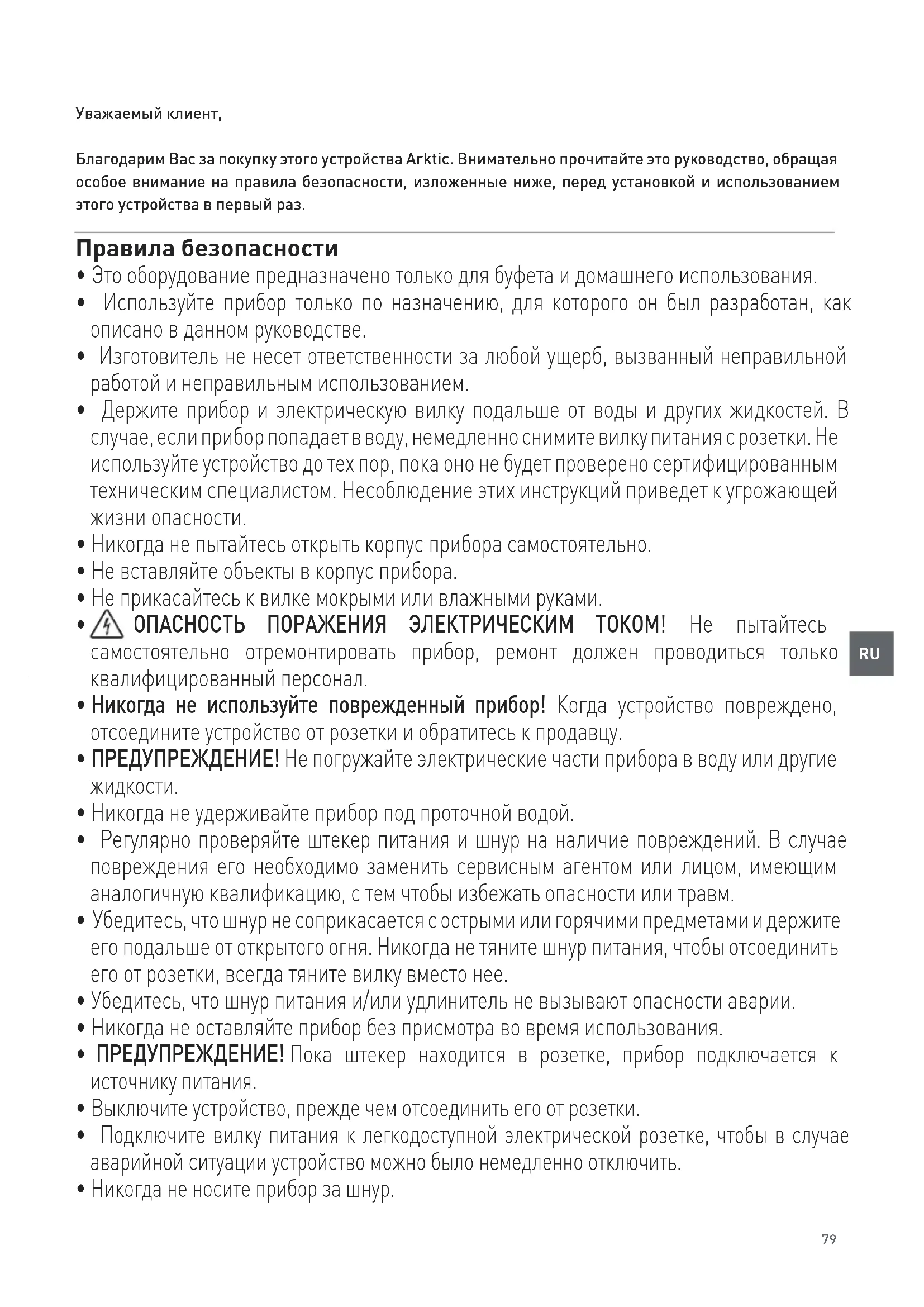

Благодарим Вас за покупку этого устройства Arktic. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз.

Правила безопасности

• Это оборудование предназначено только для буфета и домашнего использования.
• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.
• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.
• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.
• Никогда не пытайтесь открыть корпус прибора самостоятельно.
• Не вставляйте объекты в корпус прибора.
• Не прикасайтесь к вилке мокрыми или влажными руками.
  • ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.
• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.
• ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие жидкости.
• Никогда не удерживайте прибор под проточной водой.
• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.
• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.
• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.
• Никогда не оставляйте прибор без присмотра во время использования.
• ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.
• Выключите устройство, прежде чем отсоединить его от розетки.
• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.
• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.
• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и знаний.
• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.
• Держите устройство и его шнур питания в недоступном для детей месте.
• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением.

Специальные правила безопасности

- Устройство предназначено исключительно для замораживания свежих и хранения замороженных пищевых продуктов.

- Используйте устройство только в соответствии с этим руководством.

ВНИМАНИЕ! ОПАСНОСТЬ ПОЖАРА! В устройстве используется хладагент R600а. Это экологически чистый легковоспламеняющийся хладагент. Он не вреден для озонового слоя и не влияет на парниковый эффект. Однако использование этого хладагента приводит к небольшому увеличению уровня шума, создаваемого устройством. Кроме шума, создаваемого компрессором, пользователь может слышать звук, вызванный потоком хладагента. Этого явления нельзя избежать, и он не оказывает негативного влияния на функционирование устройства. Во время транспортировки и установки устройства следует соблюдать особую осторожность, чтобы не повредить какие-либо части холодильной системы. Утечка хладагента может привести к повреждению глаз. В устройстве используется пенообразующее вещество (средство вспенивающее изолирующую пену) Циклопентан и оно легковоспламеняющееся.

• Не размещайте устройство на объекте, который излучает тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство подальше от любых горячих поверхностей и открытого пламени. Устройство следует установить и эксплуатировать на ровной, стабильной, чистой и сухой поверхности, устойчивой к высоким температурам.
• Устройство не приспособлено для управления с помощью внешнего таймера или отдельной системы дистанционного управления.
• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия корпуса устройства..
• ПРЕДУПРЕЖДЕНИЕ: Не используйте механические устройства или инструменты, отличающиеся от рекомендованных производителем, чтобы ускорить процесс
• Не размещайте устройство на объекте, который излучает тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство подальше от любых горячих поверхностей и открытого пламени. Устройство следует установить и эксплуатировать на ровной, стабильной, чистой и сухой поверхности, устойчивой к высоким температурам.
• Устройство не приспособлено для управления с помощью внешнего таймера или отдельной системы дистанционного управления.
• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия корпуса устройства..
• ПРЕДУПРЕЖДЕНИЕ: Не используйте механические устройства или инструменты, отличающиеся от рекомендованных производителем, чтобы ускорить процесс

ВНИМАНИЕ! ОПАСНОСТЬ ПОЖАРА! В устройстве используется хладагент R600а. Это экологически чистый легковоспламеняющийся хладагент. Он не вреден для озонового слоя и не влияет на парниковый эффект. Однако использование этого хладагента приводит к небольшому увеличению уровня шума, создаваемого устройством. Кроме шума, создаваемого компрессором, пользователь может слышать звук, вызванный потоком хладагента. Этого явления нельзя избежать, и он не оказывает негативного влияния на функционирование устройства. Во время транспортировки и установки устройства следует соблюдать особую осторожность, чтобы не повредить какие-либо части холодильной системы. Утечка хладагента может привести к повреждению глаз. В устройстве используется пенообразующее вещество (средство вспенивающее изолирующую пену) Циклопентан и оно легковоспламеняющееся.

размораживания.

• ПРЕДУПРЕЖДЕНИЕ: Нельзя привести к повреждению контура хладагента.
• Не храните взрывоопасные вещества, такие как аэрозольные контейнеры, с воспла меняющимся газом в устройстве.
• Обеспечьте по крайней мере 20-сантиметровое пространство вокруг устройства, для обеспечения достаточной вентиляции во время пользования.
• Не ударяйте твердым инструментом в наружную поверхность устройства. Не чистите устройство с помощью струи воды под давлением или пароочистителя, не промывайте устройство водой, так как это приведет к увлажнению деталей внутри устройства, что может привести к поражению электрическим током.
• Защищайте от прямого солнечного света. Избегайте механических ударов и вибраций устройства.
• Во избежание повреждения устройства, всегда переносите и транспортируйте его в вертикальном положении.
• ВНИМАНИЕ! Правильно уложите и закрепите шнур питания, чтобы предотвратить случайное вытягивание или контакт с нагретой поверхностью.
• Части устройства нельзя мыть в посудомоечной машине.
• Никогда не переносите замороженные продукты мокрыми руками. Мокрые руки могут примерзнуть к замороженным продуктам. Опасность обморожения. При необходимости надевайте защитные перчатки (не прилагаются к устройству).
• Не держите ключ от устройства рядом с устройством или в пределах досягаемости детей. Эти действия предотвратят случайное закрытие ребенка внутри устройства, что может угрожать жизни.
• Все вентиляционные отверстия в корпусе устройства или во встраиваемой конструкции должны быть открыты.

Предполагаемое использование

• Это оборудование предназначено для буфета и домашнего использования.
• Устройство предназначено исключительно для замораживания и хранения замороженных пищевых продуктов. Использование устройства для любых других целей может привести к его повреждению или травме тела.

- Использование устройства для любых других целей будет рассматриваться, как использование не по назначению. Пользователь будет нести исключительную ответственность за неправильное использование устройств

Установка заземления

Этот прибор относится к классу защиты I и должен быть подключен к защитному грунту. Заземление снижает риск поражения электрическим током, обеспечивая выход провода для электрического тока. Этот прибор оснащен шнуром пи- тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть подключена к розетке, которая правильно установлена и заземлена.

Основные детали устройства

1. Ручка крышки (для установки пользователем)
2. Откидная крышка
3. Внутренняя камера
4. Корзина для подвешивания
5. Резиновое уплотнение

9 2 3 4 5

1. Панель управления
2. Внешняя поверхность
3. Отверстие для слива воды
4. Лампа

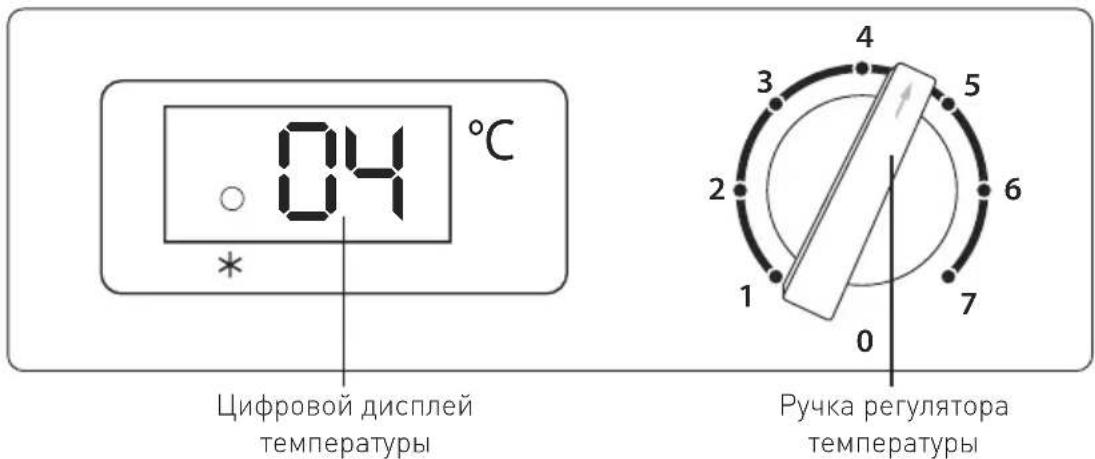

Панель управления

04 °C Цифровой дисплей температуры Ручка регулятора температуры

A. Ручка регулятора температуры

Температуру внутри устройства можно установить с помощью ручки в диапазоне от 1 до 7. Установка 0: режим остановки, устройство не охлаждает.

Установка 1: Диапазон температур (-18°C до -20°C)

Установка 7: Диапазон температур (-24°C до -26°C)

Примечание. Следующие факторы влияют на заданную температуру:

- Температура окружающей среды и влажность внутри устройства

• Количество хранящихся пищевых продуктов
  •Частотаоткрытиякрышки

Рекомендуется размещать пищевые продукты в центре камеры.

В. Цифровой дисплей температуры

На дисплее отображается текущая температура внутри устройства.

Примечание. Значок загорается зеленым цветом, сигнализируя работу компрессора.

Установка устройства

Предупреждение: Все работы по монтажу, техническому обслуживанию и ремонту должны выполняться только квалифицированными специалистами.

• Проверьте устройство на предмет комплектности и возможного повреждения (проверьте, входят ли в комплект поставки корзина и сливная пробка). В случае неполной доставки или повреждения, НЕ используйте устройство и немедленно свяжитесь с поставщиком.
• Удалите все элементы упаковки и защитную пленку (если имеется).
• Не запускайте устройство в течение примерно 3 часов после установки, чтобы обеспечить надлежащее распределение хладагента для обеспечения оптимальной работы устройства.
• Поместите устройство на сухую, ровную, стабильную и безопасную поверхность вдали от любых источников тепла. Рекомендуется размещать устройство в помещении, где имеется надлежащая вентиляция.
• Не подвергайте устройство воздействию прямых солнечных лучей и не размещайте вблизи источника тепла, например, печи, духовки и т.п.

• Убедитесь, что вокруг устройства поддерживается свободное пространство 20 см для обеспечения надлежащей вентиляции.

• Поместите устройство в место, где будет обеспечен свободный доступ к вилке, чтобы быстро отключить устройство от розетки, в случае необходимости.

• Из-за веса, устройство должны собирать и перемещать не менее двух людей.
• Во время перенесения камера не должна наклоняться под углом, большим, чем 45°.

Установка ручки крышки

• Ручка, винты и накладка ручки расположены внутри устройства.
• Поместите ручку крышки на переднюю часть крышки, вставив ее в отверстия для винтов. Крепко затяните ручку.
• Затем наденьте накладку на ручку, чтобы закрыть винты, слегка её изгибая и зафиксируйте на ручке крышки.

Эксплуатация

1). Подготовка

• Прежде чем использовать устройство в первый раз, очистите его внутренние и внешние поверхности мягкой тканью, смоченной теплой водой с мягким моющим средством.
• Поместите корзину (4) в удобное место внутри камеры.

Затем закройте крышку устройства.

Примечание. Крышка оснащена прокладкой, которая позволяет плотно закрыть устройство - по этой причине, открытие устройства сразу же после его закрытия затруднено (из-за засасывания). Подождите несколько минут, прежде чем снова открыть крышку

2). Начало работы

Включение

• Вставьте вилку в подходящую электрическую розетку.
- Поверните ручку регулятора температуры по часовой стрелке до упора (начиная от положения „0“)

• Цифровой дисплей температуры указывает на текущую температуру внутри устройства.
  • Перед размещением внутри пищевых продуктов, оставьте устройство на несколько часов, чтобы оно могло достичь достаточно низкой температуры.

Выключение

• Поверните ручку регулятора температуры против часовой стрелки в положение „0“.
• Система охлаждения отключится.

Выключение устройства после длительного использования

Если устройство не будет использоваться в течение длительного периода времени, например, в выходные дни:

• отключите устройство от источника питания;
• проведите процесс размораживания устройства, очистите его и оставьте крышку открытой для проветривания.

3). Замораживание свежих пищевых продуктов

• Замораживайте только такие продукты, которые можно замораживать или хранить при низких температурах.
• Камера для замораживания подходит для замораживания свежих пищевых продуктов и для хранения замороженных и глубоко-замороженных продуктов в течение более длительного периода времени.
• Убедитесь, что пищевые продукты правильно упакованы с использованием подходящих материалов. Упаковка должна быть герметичной и водонепроницаемой. Не помещайте в морозильную камеру пищевые продукты без упаковки.

- НЕ помещайте стеклянные бутылки банки с жидкостями в морозильную камеру. Низкая температура может привести к растрескиванию стеклянных поверхностей.

- Помните, чтобы не замораживать продукты, которые были разморожены. Размороженные пищевые продукты должны быстро потребляться или подвергаться термообработке.

- Не смешивайте свежие продукты с ранее замороженными продуктами. Замороженные продукты могут начать оттаивать, что изменит срок их хранения.

- Важная информация: При замораживании напитков убедитесь, что в морозильной камере нет никаких бутылок из-за опасности взрыва.

4). Хранение замороженных продуктов

• Следуйте инструкциям, указанным на упаковке продукта. Пищевые продукты можно хранить до 3 месяцев, если на упаковке не указано иначе.
• Не открывайте крышку слишком часто и не оставляйте ее открытой в течение длительного времени.

• Не храните продукты питания дольше, чем рекомендовано производителем.

• Для свежих пищевых продуктов следуйте общим рекомендациям по их хранению:

• Рыба и обработанные мясные продукты - до 6 месяцев;
• Сыр, птица, свинина, молодая баранина - до 8 месяцев;
• Сыр, птица, свинина, молодая баранина - до 8 месяцев;

- Примечание: Данные, приведенные выше, предназначены только для информационных целей.

5). Размораживание пищевых продуктов

Замороженные продукты можно размораживать:

• в микроволновой печи;
• при комнатной температуре;
• в холодильнике (низкая температура замороженного продукта помогает поддерживать низкую температуру продуктов, хранящихся в холодильнике);
• в паровой печи.

Домашняя птица: При размораживании домашней птицы особенно важно соблюдать правила гигиены. Не используйте для каких-либо целей воду, оставшуюся после размораживания домашней птицы. Удалите воду, оставшуюся после размораживания, вымойте контейнер, в котором размораживалась птица, раковину и руки - при необходимости, надевайте перчатки (не входят в комплект поставки устройства).

Важная информация: Никогда не замо- раживайте снова частично или полностью размороженные пищевые продукты. Размо- роженные продукты следует потреблять в кратчайшие сроки по гигиеническим сообра- жениям и из-за потери питательной ценно- сти.

Очистка и техническое обслуживание

Предупреждение: Перед началом очистки, ремонта или обслуживания, всегда выключайте устройство из гнезда и дайте ему остыть. Все работы по монтажу, техническому обслуживанию и ремонту должны выполняться только квалифицированными специалистами.

Очистка

• Регулярно чистите устройство.
• Внутреннюю и внешнюю поверхности устройства можно очистить с помощью влажной ткани с небольшим количеством моющего средства.
• Для очистки устройства не используйте прямую струю воды, паровой очиститель и не погружайте всё устройство в воду.
• После очистки протрите поверхность сухой и мягкой тканью.
• Никогда не чистите устройство горячей водой.
• Никогда не чистите устройство агрессивными или абразивными чистящими средствами, такими как порошок, спирт, растворители или другие вещества, которые могут повредить поверхности устройства.
• Если устройство не будет использоваться в течение длительного периода времени, откройте его, чтобы предотвратить неприятный запах внутри камеры.

Размораживание

• Выполняйте размораживание устройства, если слой льда внутри камеры достигнет толщины примерно 10-15 мм.
• Лучше всего размораживать устройство, когда внутри нет продуктов питания или имеется их небольшое количество.

• Чтобы выполнить размораживание, следуйте инструкциям ниже:

• Установите ручку регулятора температуры (А) в положение „0“ и отсоедините устройство от источника питания.

• Удалите изнутри все другие продукты, оберните их в несколько слоев газеты и поместите в прохладное место.

• Оставьте крышку открытой, снимите сливную пробку внутри камеры (3) и отвинтите (в направлении против часовой стрелки) крышку отверстия для слива воды (8). Поместите поддон / контейнер для стекающей воды после размораживания. Используйте скребок для ускорения очистки камеры от

льда.

1. После размораживания высушите внутреннюю поверхность устройства и установите сливную пробку в нужное место.
2. Снова подключите устройство к источнику питания, установите ручку регулятора температуры (А) на самую низкую температуру и оставьте устройство на два-три часа.
3. Вложите ранее удаленные пищевые продукты обратно в устройство.

Важно!

• Никогда не используйте острые металлические инструменты для удаления инея, потому что это может повредить устройство. Не используйте механические приборы или инструменты, кроме рекомендованных производителем для ускорения процесса размораживания.
• Количество инея внутри устройства будет увеличиваться в результате высокой влажности окружающей среды или, если пищевые продукты неправильно упакованы.

Обслуживание

- Устройство должно ремонтироваться и обслуживаться только квалифицированными специалистами с использованием оригинальных запасных частей и аксессуаров. НЕ пытайтесь самостоятельно отремонтировать устройство.

Замена лампы

• Отключите устройство от источника питания.
• Снимите крышку лампы, ослабив 2 винта.
• Выкрутите лампочку и замените ее на новую.
• Установите снова крышку.

Спецификация лампы:

220-240B\~ макс. 2Вт, резьба E14

Примечание. Не используйте лампу мощностью более 2 Вт.

Отвертка (не прилагается к устройству)

Диагностика

Если устройство не работает должным образом, обратитесь к приведенной ниже таблице, чтобы найти правильное решение. Если вы все еще не можете решить проблему, обратитесь к поставщику.

Симптомы Возможная причина Возможное решение
Устройство работает слишком громко.	- Устройство не стабильно установлено.	- Проверьте, стабильно ли стоит устройство (все четыре ножки должны твердо прилегать к основанию).
-Недостаточный уровень охлаждения.- Слишком долгое время замораживания.-Компрессорзапускается слишком часто.	- Перед включением устройства его не оставили на достаточно длительное время (3 часа), чтобы хладагент мог правильно распределиться.	- Подождите достаточное количество часов перед началом работы.
	- Крышка плотно не закрывается. - Связжитесь с поставщиком.
	- Прокладка не обеспечивает достаточную герметичность крышки.	- Связжитесь с поставщиком.
	- На внутренних стенках устройства накапливается большое количество льда.	-Выполнитеразмораживание устройства.Смотри ==> Очистка и техническое обслуживание
	- Устройство расположено вблизи источника тепла (например, духовки, нагревателя и т.п.).	- Храните устройство вдали от источников тепла.
	- В камере устройства находятся слишком теплые продукты питания или в большом количестве.	- Прежде чем вставить продукты питания в камеру оставьте их, чтобы они полностью остыли.- Не размещайте слишком много пищевых продуктов внутри камеры устройства.
Внешняя поверхность устройства (7) слишком влажная.	- Слишком высокая влажность окружающей среды.	- Поместите устройство в комнату с кондиционером, чтобы снизить влажность.

Технические характеристики

No продукта	235904 235	911 233856 233	863 233870 233	887 233894
Рабочее напряжение и частота	220-240В~ 50Гц
Номинальный ток	0,8 А 1,5 А
Хладагент / количество вводимого агента	R600а/42г R600а/47г R600а/50г R600а/70г			R600а/93г R600а/103г R600а/110г
Энергетический класс	E	F
Рейтинг по звездочкам	4
Диапазон температуры	-18°C до -26°C
Климатический класс	T
Степень защиты	I Класс
Уровень шума	< 60 дБ (А)
Легковоспламеняющийся пенообразователь	Циклопентан
Спецификация ламп	Светодиодная 2Вт
Производительность по замораживанию	4,7 кг / 24часов	7,2 кг / 24часов	8,8 кг / 24часов	13,9 кг / 24часов	18 кг / 24часов	20 кг / 24часов	22 кг / 24часов
Размеры нетто	93л 140л	190л 282л 345л	435л 488л
Вес нетто (прим.)	24 кг 27 кг	33,5 кг 38,5 кг	53 кг 59 кг 62,5 кг
Ориентировочные размеры устройства после установки ручки	574 x 608 x (В) 845 мм	754 x 608 x (В) 845 мм	953 x 607 x (В) 840 мм	1116 x 686 x (В) 840 мм	1275 x 785 x (В) 840 мм	1538 x 785 x (В) 840 мм	1655 x 785 x (В) 840 мм

Замечания: Технические характеристики могут быть изменены без предварительного уведомления.

Электрическая схема (№ продукта 233904, 233911, 233856, 233863)


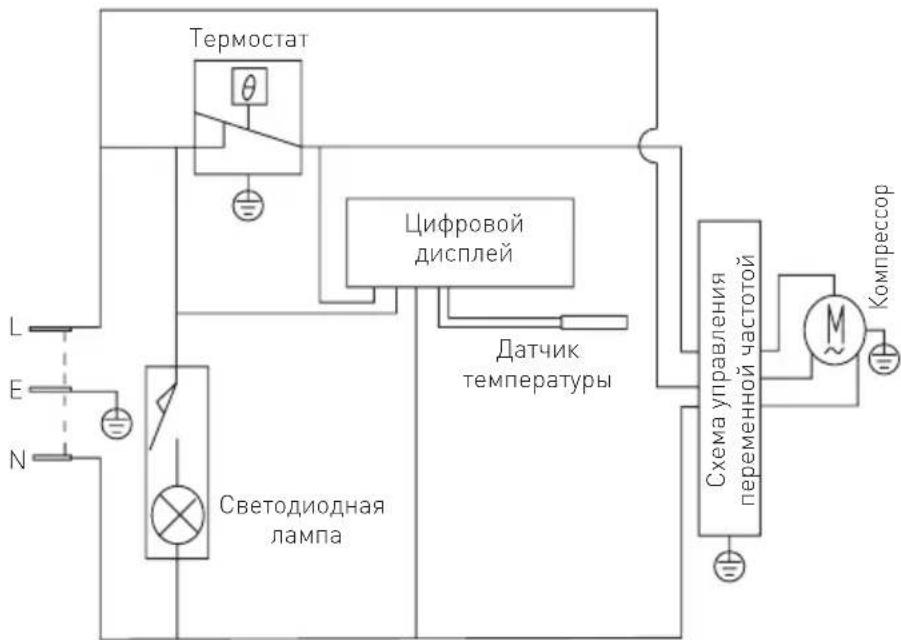

Электрическая схема (№ продукта 233870, 233887, 233894)

Гарантия

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.

Утилизация и защита окружающей среды

В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды.

Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.

- Мы оставляем за собой право вносить изменения, ошибки печати и набора.
