233863 - Frigorifero Arktic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore a pozzetto
Marca	Arktic
Modello	233863
Dimensioni (L x P x A) dopo montaggio maniglia	1116 x 686 x 840 mm
Peso netto	38,5 kg
Alimentazione	220-240 V ~ 50 Hz
Corrente nominale	1,5 A
Refrigerante	R600a (75 g)
Capacità netta	282 L
Intervallo di temperatura	da -18 °C a -26 °C
Capacità di congelamento	13,9 kg/24 h
Classe climatica	T (fino a 43 °C)
Classe di protezione	I (messa a terra)
Livello sonoro	< 60 dB(A)
Illuminazione interna	LED 2 W, attacco E14
Numero di cestelli	1 cestello sospeso
Regolazione della temperatura	Meccanica (manopola da 1 a 7)
Display digitale	Sì
Sbrinamento manuale	Sì (consigliato quando la brina raggiunge 10-15 mm)
Manutenzione	Pulire con panno umido e detergente delicato; non utilizzare pulitrici a vapore o getti d'acqua
Sicurezza	Blocco con chiave inclusa, arresto in posizione 0
Garanzia	12 mesi
Uso previsto	Uso domestico e buffet

Domande frequenti - 233863 Arktic

Come regolare la temperatura?

Ruotare la manopola di regolazione della temperatura da 1 a 7. La posizione 0 arresta il raffreddamento. L'intervallo di temperatura va da -18 °C (posizione 1) a -26 °C (posizione 7). Il display digitale indica la temperatura attuale.

Come installare la maniglia del coperchio?

La maniglia, le viti e la protezione si trovano all'interno dell'apparecchio. Posizionare la maniglia sul coperchio, inserire le viti nei fori e serrare. Quindi fissare la protezione inclinandola leggermente per nascondere le viti.

Quanto tempo prima di mettere gli alimenti dopo il primo avvio?

Lasciare funzionare l'apparecchio per alcune ore per raggiungere una temperatura sufficientemente bassa. Inoltre, attendere circa 3 ore dopo l'installazione per garantire una buona distribuzione del refrigerante.

Come sbrinare il congelatore?

Ruotare la manopola su 0 e scollegare l'apparecchio. Rimuovere gli alimenti, lasciare il coperchio aperto, estrarre il tappo di scarico e svitare il coperchio del foro di drenaggio. Posizionare un contenitore per raccogliere l'acqua. Utilizzare una spatola per accelerare lo sbrinamento. Non utilizzare mai oggetti metallici affilati.

Cosa fare se l'apparecchio è rumoroso?

Verificare che l'apparecchio sia ben stabile – tutti i piedi devono aderire al suolo. Un rumore del refrigerante è normale. Se il rumore persiste, contattare il fornitore.

Posso congelare bevande in bottiglie di vetro?

No, non mettere bottiglie di vetro o barattoli con liquidi nel congelatore. La bassa temperatura può causare crepe nel vetro e rischio di esplosione.

Come pulire l'interno del congelatore?

Scollegare l'apparecchio. Pulire con un panno umido e una piccola quantità di detergente delicato. Non utilizzare pulitrici a vapore, getti d'acqua, prodotti abrasivi o aggressivi. Asciugare accuratamente con un panno asciutto.

Cosa fare in caso di interruzione di corrente?

Evitare di aprire il coperchio. Gli alimenti congelati rimangono congelati per diverse ore se l'apparecchio è pieno. Se l'interruzione dura a lungo, verificare lo stato degli alimenti e non ricongelare prodotti parzialmente scongelati.

Dove posizionare l'apparecchio?

Posizionare l'apparecchio su una superficie asciutta, piana, stabile, lontano da fonti di calore (forno, radiatore). Evitare l'esposizione diretta al sole. Lasciare uno spazio libero di almeno 20 cm intorno per la ventilazione.

Come cambiare la lampadina LED?

Scollegare l'apparecchio. Rimuovere il portalampada svitando le 2 viti. Sostituire la lampadina con una nuova dello stesso tipo: LED 2W, attacco E14 max 2W. Riposizionare il portalampada.

MANUALE UTENTE 233863 Arktic

È necessario leggere attentamente questo manuale utente prima di utilizzare l'apparecchio.

Conservare queste istruzioni insieme all'apparecchio.

Solo per uso interno.

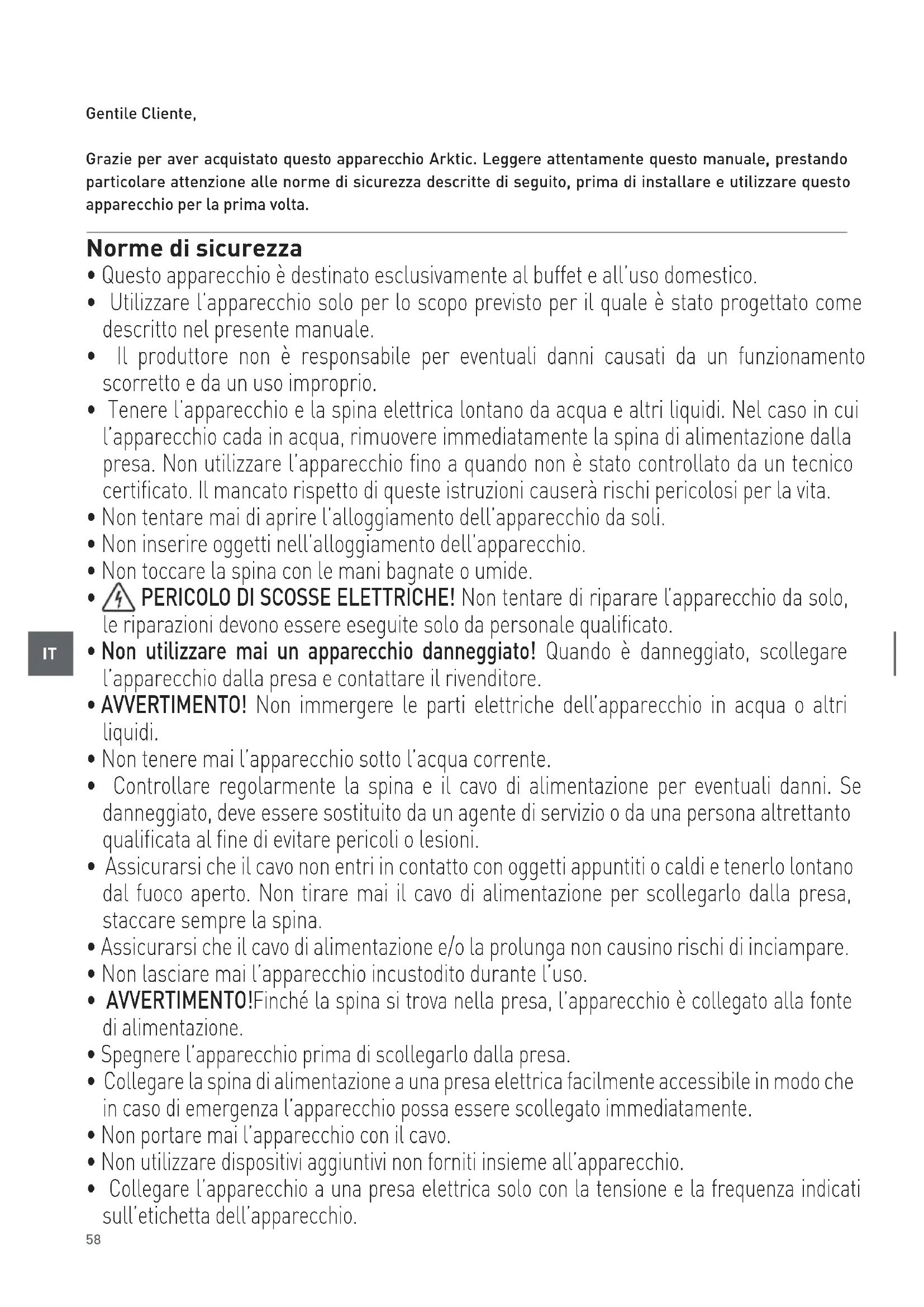

Grazie per aver acquistato questo apparecchio Arktic. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta.

Norme di sicurezza

• Questo apparecchio è destinato esclusivamente al buffet e all'uso domestico.
• Utilizzare l'apparecchio solo per lo scopo previsto per il quale è stato progettato come descritto nel presente manuale.
• Il produttore non è responsabile per eventuali danni causati da un funzionamento scorretto e da un uso improprio.
• Tenere l'apparecchio e la spina elettrica lontano da acqua e altri liquidi. Nel caso in cui l'apparecchio cada in acqua, rimuovere immediatamente la spina di alimentazione dalla presa. Non utilizzare l'apparecchio fino a quando non è stato controllato da un tecnico certificato. Il mancato rispetto di queste istruzioni causerà rischi pericolosi per la vita.
• Non tentare mai di aprire l'alloggiamento dell'apparecchio da soli.
• Non inserire oggetti nell'alloggiamento dell'apparecchio.
• Non toccare la spina con le mani bagnate o umide.
  • PERICOLO DI SCOSSE ELETTRICHE! Non tentare di riparare l'apparecchio da solo, le riparazioni devono essere eseguite solo da personale qualificato.
• Non utilizzare mai un apparecchio danneggiato! Quando è danneggiato, scollegare l'apparecchio dalla presa e contattare il rivenditore.
• AVVERTIMENTO! Non immergere le parti elettriche dell'apparecchio in acqua o altri liquidi.
• Non tenere mai l'apparecchio sotto l'acqua corrente.
• Controllare regolarmente la spina e il cavo di alimentazione per eventuali danni. Se danneggiato, deve essere sostituito da un agente di servizio o da una persona altrettanto qualificata al fine di evitare pericoli o lesioni.
• Assicurarsi che il cavo non entri in contatto con oggetti appuntiti o caldi e tenerlo lontano dal fuoco aperto. Non tirare mai il cavo di alimentazione per scollegarlo dalla presa, staccare sempre la spina.
• Assicurarsi che il cavo di alimentazione e/o la prolunga non causino rischi di inciampare.
• Non lasciare mai l'apparecchio incustodito durante l'uso.
• AVVERTIMENTO! Finché la spina si trova nella presa, l'apparecchio è collegato alla fonte di alimentazione.
• Spegnere l'apparecchio prima di scollegarlo dalla presa.
• Collegare la spina di alimentazione a una presa elettrica facilmente accessibile in modo che in caso di emergenza l'apparecchio possa essere scollegato immediatamente.
  • Non portare mai l'apparecchio con il cavo.
• Non utilizzare dispositivi aggiuntivi non forniti insieme all'apparecchio.

• Collegare l'apparecchio a una presa elettrica solo con la tensione e la frequenza indicati sull'etichetta dell'apparecchio.

• Non utilizzare mai accessori diversi da quelli consigliati dal produttore. In caso contrario, potrebbe comportare un rischio per la sicurezza dell'utente e danneggiare l'apparecchio. Utilizzare solo parti e accessori originali.

• Questo apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che hanno una mancanza di esperienza e conoscenze.
• Questo apparecchio non deve, in nessun caso, essere utilizzato dai bambini.
• Tenere l'apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini.
• ATTENZIONE: spegnere SEMPRE l'apparecchio e scollegarlo dalla presa di corrente prima della pulizia, della manutenzione o della conservazione.

Norme speciali di sicurezza

• L'apparecchio è destinato esclusivamente al congelamento di prodotti freschi e alla conservazione di alimenti surgelati.
• Utilizzare il dispositivo solo in conformità con queste istruzioni.
• Attenzione! Pericolo di incendio! Il refrigerante utilizzato nel dispositivo è R600a. È un refrigerante infiammabile rispettoso dell'ambiente. Anche se il refrigerante è infiammabile, non è dannoso per lo strato di ozono e non ha alcun impatto sull'effetto serra. Però, l'uso di questo refrigerante provoca un leggero aumento del livello di rumore emesso dal dispositivo. Oltre al rumore generato dal compressore l'utente può sentire anche il rumore causato dal flusso di refrigerante. Il fenomeno sopra descritto non può essere evitato e non ha alcun effetto negativo sul funzionamento del dispositivo. Durante il trasporto e il posizionamento del dispositivo, si deve prestare particolare attenzione a non danneggiare alcuna parte del sistema di refrigerazione. La perdita di refrigerante può causare danni agli occhi. Nel dispositivo è utilizzato un agente schiumogeno (per schiumar la schiuma isolante) Ciclopentano. È un agente altamente infiammabile.
• Non posizionare l'apparecchio su fonti di calore (fornello a gas, elettrico, grill ecc.). Evi tare di tenere l'apparecchio vicino a fiamme libere. Il dispositivo deve trovarsi su una superficie piana, stabile, pulita, asciutta e resistente ad alte temperature.
• Il dispositivo non è progettato per essere utilizzato con timer esterno o telecomando separato.
• AVVERTENZA: Non coprire le aperture di ventilazione dell'apparecchio.
• AVVERTENZA: Non utilizzare dispositivi meccanici o strumenti diversi da quelli consigliati dal fabbricante per accelerare il processo di scongelamento.
• AVVERTENZA: Prestare attenzione a non danneggiare il circuito del refrigerante.
• Non conservare sostanze esplosive, come contenitori di aerosol, con gas infiammabile nel dispositivo.
• Mantenere uno spazio di almeno 20 centimetri attorno al dispositivo per garantire la ventilazione durante l'uso.

• Non colpire con gli strumenti duri nella superficie esterna del dispositivo. Non pulire il dispositivo con un getto d'acqua sotto pressione o un pulitore a vapore, non risciacquare il dispositivo con acqua per evitare qualsiasi l'inumidimento o l'umidità del dispositivo, e il rischio di scosse elettriche.

• Non esporre alla luce solare diretta. Evitare urti meccanici e vibrazioni.

• Spostare sempre o trasportare il dispositivo in posizione verticale per evitare qualsiasi danno.
• Attenzione! Far passare e proteggere il cavo di alimentazione per evitare di strappare accidentalmente o per evitare il contatto con la superficie riscaldata.
• Le parti del dispositivo non possono essere lavati in lavastoviglie.
• Non trasportare mai cibo congelato con le mani bagnate. Le mani bagnate possono congelare in prodotti congelati. Rischio di congelamento. Se necessario, indossare guanti protettivi (non forniti con l'apparecchio).
• Non tenere la chiave all'apparecchio vicino all'unità o alla portata dei bambini. Una tale azione serve a prevenire la chiusura accidentale del bambino all'interno dell'apparecchio, che può portare a pericolo di vita.
• Mantenere libere da ostruzioni tutte le aperture di ventilazione nell'involucro del dispositivo o nella sua struttura da incasso.

Uso previsto

• Questo apparecchio è destinato al buffet e all'uso domestico.
• L'apparecchio è destinato esclusivamente congelamento e alla conservazione di prodotti alimentari surgelati. L'uso dell'apparecchio per qualsiasi altro scopo può causare danni o lesioni.

- L'uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L'utente sarà l'unico responsabile per l'uso scorretto del dispositivo.

Installazione di messa a terra

Questo apparecchio è classificato come classe di protezione I e deve essere collegato a un terreno di protezione. La messa a terra riduce il rischio di scosse elettriche fornendo un filo di fuga per la corrente elettrica. Questo apparecchio è dotato di un cavo di alimentazione che ha un cavo di messa a terra e una spina messa a terra. La spina deve essere collegata a una presa correttamente installata e messa a terra.

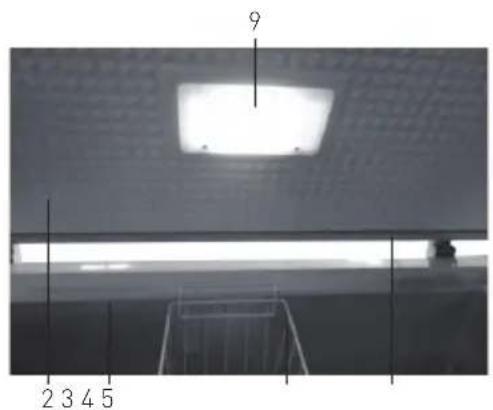

Parti principali del dispositivo

1. Maniglia del coperchio (da fissare dall'utente)
2. Coperchio a cerniera
3. Camera interna
4. Cesto da sospendere
5. Guarnizione in gomma

9 2 3 4 5

1. Pannello di controllo
2. Superficie esterna
3. Uscita dell'acqua
4. Lampada

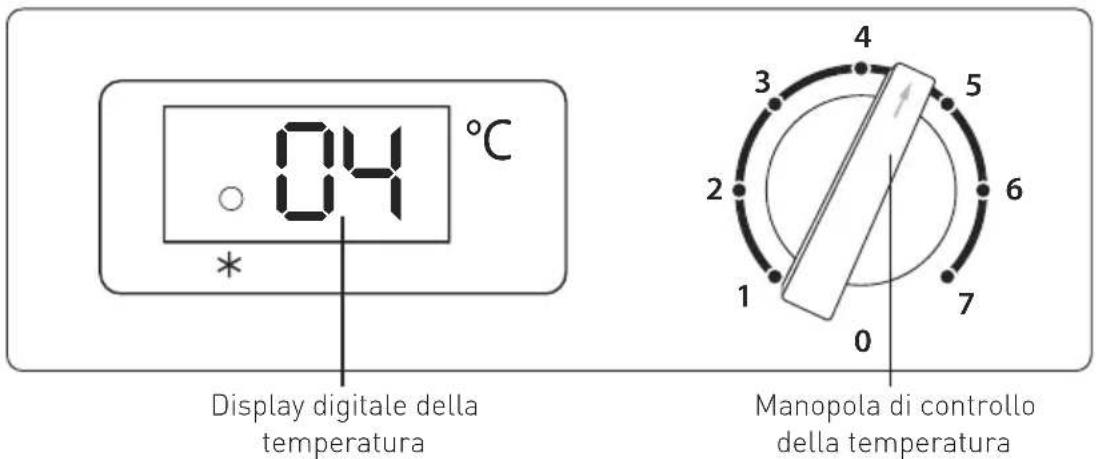

Pannello di controllo

04 °C Display digitale della temperatura Manopola di controllo della temperatura

A.Manopola di controllo della temperatura

La temperatura all'interno dell'apparecchio può essere impostata utilizzando la manopola nell'intervallo da 1 a 7.

Impostazione 0: Modalità di arresto, l'apparecchio non raffredda.

Impostazione 1: Intervallo di temperatura (-18°C a -20°C)

Impostazione 7: Intervallo di temperatura (-24°C a -26°C)

Nota: I seguenti fattori hanno influenza sulla temperatura impostata:

- La temperatura ambiente e l'umidità all'interno dell'apparecchio

• La quantità di cibo conservato all'interno
• La frequenza di apertura del coperchio

Si consiglia di posizionare prodotti alimentari al centro della camera.

B. Display digitale della temperatura

Il display visualizza la temperatura corrente all'interno dell'apparecchio.

Nota: l'icona si illumina in verde indicando il funzionamento del compressore.

Assemblaggio del dispositivo

Avvertenza: tutti i lavori di installazione, manutenzione e riparazione devono essere eseguiti da tecnici qualificati e autorizzati.

• Controllare la completezza e eventuali danni dell'apparecchio (controllare se l'apparecchio ha un cestello e un tappo di scarico per l'uscita dell'acqua). Controllare il perfetto funzionamento del dispositivo. In caso di malfunzionamento, mettersi immediatamente in contatto con il proprio fornitore e NON usare, assolutamente, il dispositivo.
• Rimuovere il materiale d'imballaggio e l'eventuale pellicola protettiva.
• Non utilizzare l'apparecchio per circa 3 ore dopo l'installazione per consentire una corretta distribuzione e livellamento del livello del refrigerante per garantire il funzionamento ottimale dell'apparecchio.
• Collocare l'apparecchio su una superficie asciutta, piana, stabile e sicura, lontano da fonti di calore. Si raccomanda di posizionare l'apparecchio in una stanza con aria condizionata.

• Evitare di esporre il dispositivo alla luce diretta del sole o posizionarlo vicino a una fonte di calore come un fornello, un forno, ecc.

• Assicurarsi che sia mantenuto uno spazio libero di 20 cm intorno al dispositivo per una corretta ventilazione.

• Collocare il dispositivo in un luogo in cui sia garantito un facile accesso alla spina, consentendo la disconnessione rapida dalla presa se necessario.
• A causa del peso dell'apparecchio, lo spostamento e l'installazione devono essere effettuati da almeno 2 persone.
• Durante lo spostamento, la camera non deve essere inclinata di un angolo superiore a 45°.

Installazione della maniglia del coperchio

• La maniglia, le viti e la protezione per la maniglia si trovano all'interno dell'apparecchio.
• Posizionare la maniglia del coperchio sulla parte anteriore del coperchio, inserendola nei fori relativi delle viti. Avvitare saldamente la maniglia.
• Quindi posizionare la protezione sulla maniglia per coprire le viti, piegandola leggermente e fissarla in modo piano sulla maniglia del coperchio.

Funzionamento

1). Preparazione

• Prima di utilizzare l'apparecchio per la prima volta, pulire le superfici interne ed esterne con un panno umido e una piccola quantità di detergente delicato.
• Sospendere il cestello (4) in un posto conveniente all'interno della camera.

Quindi chiudere il coperchio dell'apparecchio.

Nota: il coperchio è dotato di una guarnizione che consente una chiusura ermetica dell'apparecchio - per questa ragione, l'apertura dell'apparecchio subito dopo la sua chiusura è difficile (a causa dell'aspirazione). Attendere qualche minuto prima di riaprire il coperchio.

2). Inizio del funzionamento

Per accendere

• Inserire la spina in una presa elettrica adeguata.

• Ruotare al massimo la manopola della temperatura in senso orario (partendo dalla posizione "0")

• Il display della temperatura digitale visualizza la temperatura corrente all'interno dell'apparecchio.

• Prima di inserire i prodotti alimentari, lasciare l'apparecchio per alcune ore perché la temperatura sufficientemente bassa sia raggiunta.

Per spegnere

• Ruotare la manopola di controllo della temperatura in senso antiorario su "0".
• Il sistema di raffreddamento si spegne.

Per spegnere l'apparecchio dopo un lungo periodo di funzionamento

Se l'apparecchio non verrà utilizzato per un periodo di tempo più lungo, ad esempio nei giorni non lavorativi:

• scollegare l'apparecchio dall'alimentazione;
• eseguire il processo di sbrinamento dell'apparecchio, pulirlo e lasciare aperto il coperchio per la ventilazione.

3). Congelamento di prodotti alimentari freschi

- Congelare solo alimenti adatti al congelamento o che possono essere conservati a bassa temperatura.

- La camera di congelamento è adatta per il congelamento di prodotti alimentari freschi e per la conservazione di prodotti surgelati e profondamente surgelati per un periodo di tempo più lungo.

- Assicurarsi che i prodotti alimentari siano correttamente imballati usando i materiali giusti. La confezione deve essere ermetica e impermeabile all'acqua. Non mettere prodotti alimentari senza imballaggio nella camera di congelamento.

- NON mettere bottiglie di vetro o barattoli di vetro con liquidi nella camera di congelamento. Una bassa temperatura può provocare le rotture di superfici vetrate.

- Ricordarsi di non congelare i prodotti alimentari che sono stati scongelati. I prodotti alimentari scongelati devono essere consumati rapidamente o sottomessi al trattamento termico.

- Non mescolare prodotti freschi con quelli precedentemente congelati. I prodotti congelati possono iniziare a scongelarsi e la loro data di durata può cambiare.

- Informazioni importanti: Durante il congelamento delle bevande, assicurarsi che non ci siano alcune bottiglie nel congelatore a causa del rischio di esplosione.

4). Conservazione del cibo congelato

- Seguire le istruzioni sulla confezione del prodotto. I prodotti alimentari possono essere conservati fino a 3 mesi, se non diversamente indicato sulla confezione.

- Non aprire il coperchio troppo spesso o non lasciarlo aperto più a lungo del necessario.

- Non conservare i prodotti alimentari per un periodo superiore a quello raccomandato dal produttore del prodotto.

- Per i prodotti alimentari freschi, seguire le raccomandazioni generali sulla durata di conservazione:

- Pesce e prodotti a base di carne lavorata - fino a 6 mesi;

- Formaggio, pollame, maiale, agnello - fino a 8 mesi;

- Manzo, frutta e verdura - fino a 12 mesi.

- Nota: i dati sopramenzionati sono presentati solo a titolo informativo.

5). Scongelamento dei prodotti alimentari

I prodotti alimentari surgelati possono essere scongelati:

• in un forno a microonde;
• a temperatura ambiente;
• nel frigorifero (la bassa temperatura del prodotto congelato aiuta a mantenere bassa la temperatura dei prodotti conservati nel frigorifero);
• in un forno a vapore.

Pollame: Quando si scongela il pollame, è particolarmente importante rispettare le norme igieniche. Non usare per nessun motivo l'acqua dopo lo scongelamento del pollame. Rimuovere l'acqua rimasta dopo lo scongelamento, lavare il contenitore in cui sono stati scongelati il pollame, il lavandino e le mani - se necessario indossare guanti (non forniti con l'apparecchio).

Informazioni importanti: Non congelare mai cibi parzialmente o totalmente scongelati. I prodotti scongelati devono essere consumati al più presto possibile a causa di motivi igienici e per la perdita di valore nutrizionale.

Pulizia e manutenzione

Avvertenza: prima di pulire, riparare o eseguire la manutenzione, spegnere sempre l'apparecchio e lasciarlo raffreddare. Tutti i lavori di installazione, manutenzione e riparazione devono essere eseguiti esclusivamente da tecnici qualificati e autorizzati.

Pulizia

• Pulire l'apparecchio regolarmente.
• Le superfici interne ed esterne dell'apparecchio possono essere pulite con un panno umido e una piccola quantità di detergente delicato.
• Non utilizzare un getto d'acqua diretto, un getto di vapore e non immergere l'intero apparecchio in acqua per pulire l'apparecchio.
• Dopo il lavaggio, asciugare accuratamente la superficie dell'apparecchio con un panno morbido e asciutto.
  • Non pulire mai l'apparecchio con acqua calda.
• Non pulire mai l'apparecchio con detergenti aggressivi o abrasivi, come polvere, alcool, solventi o altre sostanze che potrebbero danneggiare la superficie dell'apparecchio.
• Se l'apparecchio non viene utilizzato per un lungo periodo di tempo, aprirlo per evitare qualsiasi odore sgradevole all'interno della camera.

Sbrinamento

• Effettuare il processo di sbrinamento se lo strato di bina all'interno della camera ha raggiunto uno spessore di circa 10-15 mm.
• Preferibilmente sbrinare l'apparecchio quando non ci sono alimenti all'interno o quando c'è una piccola quantità di alimenti.

• Per eseguire lo sbrinamento seguire le istruzioni di seguito:

• Impostare la manopola della temperatura su "0" e scollegare l'apparecchio dalla fonte di alimentazione.

• Rimuovere eventuali residui di cibo dall'interno, avvolgere in diversi strati di giornale e lasciarli in un luogo fresco.

• Lasciare il coperchio aperto, rimuovere il tappo di scarico all'interno della camera (3) e svitare (in senso antiorario) il coperchio dell'uscita di acqua (8). Collocare un vassoio / un recipiente per l'acqua di sbrinamento. Utilizzare un raschietto per accelerare la pulizia della camera di ghiaccio.

• Dopo aver finito lo sbrinamento, asciugare l'interno dell'apparecchio e posizionare il tappo di scarico nel posto giusto.

• Ricollegare l'apparecchio alla fonte di alimentazione e mettere la manopola di impostazione della temperatura (A) sulla temperatura più bassa, quindi lasciare l'apparecchio per due o tre ore.
• Rimettere i prodotti alimentari precedente- mente rimossi nell'apparecchio

Importante!

• Non utilizzare mai strumenti metallici affiliati per rimuovere la brina, poiché ciò potrebbe danneggiare l'apparecchio. Non utilizzare dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.
• La quantità di brina all'interno dell'apparecchio aumenterà a causa dell'elevata umidità o se i prodotti alimentari non sono correttamente imballati.

Manutenzione

- L'apparecchio deve essere riparato e mantenuto solo da tecnici qualificati che utilizzano pezzi di ricambio e accessori originali. NON provare a riparare l'apparecchio da soli.

Sostituzione della lampada

• Scollegare l'apparecchio dalla fonte di alimentazione.
• Rimuovere il coperchio della lampada allentando due viti.
• Svitare la lampadina e sostituirla con una nuova.
• Sostituire il coperchio.

Specifica della lampada:

220-240V\~ max. 2W, filettatura E14

Nota: non utilizzare una lampada con una potenza superiore a 2 W.

Cacciavite (non collegato all'apparecchio)

Risoluzione dei problemi

Se l'apparecchio non funziona correttamente, leggere la tabella qui sotto per trovare la soluzione corretta. Se non è possibile risolvere il problema, contattare il rivenditore.

Sintomi Causa possibile Soluzione possibile
L'apparecchio funziona troppo forte.	- L'apparecchio non è stato impostato in modo stabile.
- Livello di raffreddamento insufficiente.- Tempo di congelamento troppo lungo.- Il compressore si avvia troppo spesso.	- Prima di accendere l'apparecchio esso non è stato lasciato per un periodo di tempo sufficientemente lungo (3 ore) per assicurare una corretta distribuzione e livella-mento del refrigerante.
	- Il coperchio non è tenuto in modo ermetico.
	- La guarnizione non garantis un'adeguata tenuta della chiusura del coperchio.
	- Una grande quantità di ghiacci si accumula sulle pareti interne dell'apparecchio.
	- L'apparecchio è stato collocato vicino a una fonte di calore (ad es. forno, riscaldatore, ecc.).
	- Sono stati messi i prodotti alimentari troppo caldi o troppi prodotti nella camera dell'apparecchio.
La superficie esterna dell'apparecchio (7) è troppo umida.	- L'umidità dell'ambiente è troppo elevata.

Specifiche tecniche

Prodotto numero 235904	235911 233856	233863 233870	233887 233894
Tensione e frequenza 220-240V~ 50Hz
Corrente nominale 0,8 A	1,5 A
Refrigerante / quantità di refrigerante	R600a/52g R600a/58g R600a/65g R600a/75g R600a/86g R600a/98g R600a/100g
Classe energetica E F
Valutazione in asterischi	4 ***
Intervallo di temperatura	Da -18°C a -26°C
Classe climatica T
Classe di protezione Class I
Livello di rumore < 60 dB (A)
Agente schiumogeno infiammabile	Ciclopentano
Specifiche della lampada	LED 2W
Capacità di congelamento	4,7 kg/24hr	7,2 kg/24hr	8,8 kg/24hr	13,9 kg/24hr	18 kg/24hr	20 kg/24hr	22 kg/24hr
Dimensioni nette	93L	140L	190L	282L	345L	435L	488L
Peso netto (circa)	24 kg	27 kg	33,5 kg	38,5 kg	53 kg	59 kg	62,5 kg
Dimensioni stimate dell'apparecchio dopo l'installazione della maniglia	574 x 608 x (H) 845 mm	754 x 608 x (H) 845 mm	953 x 607 x (H) 840 mm	1116 x 686 x (H) 840 mm	1275 x 785 x (H) 840 mm	1538 x 785 x (H) 840 mm	1655 x 785 x (H) 840 mm

Nota: Le specifiche tecniche sono soggette a modifiche senza preavviso.

Schema elettrico (Prodotto: 233904, 233911, 233856, 233863)

Schema elettrico (Prodotto: 233870, 233887, 233894)

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente.

Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.

- Con riserva di modifiche, errori di stampa e composizione.
